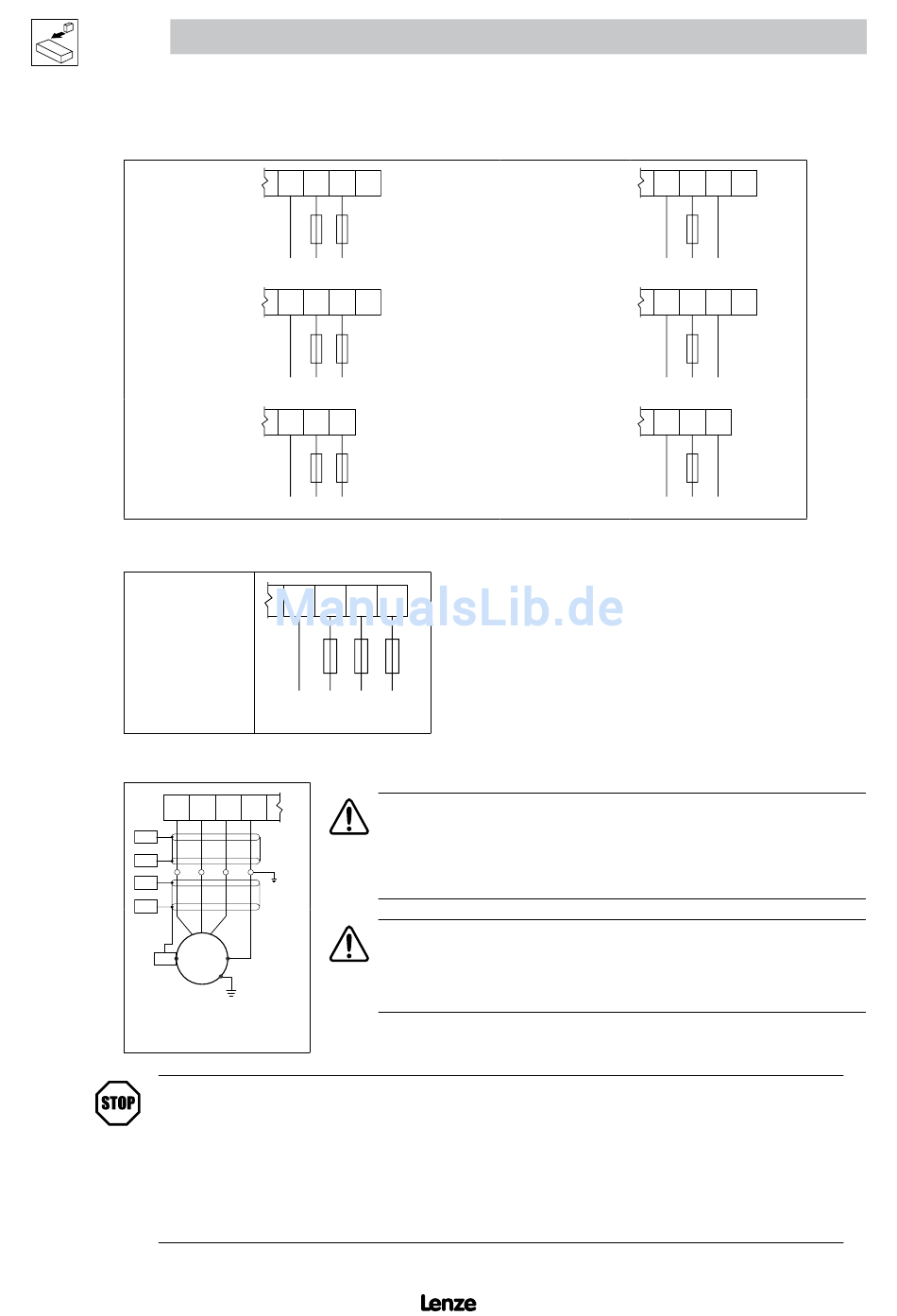

3.2.1.2 Netzanschluss für 240VAC Einphasenversorgung
ESV...N01S...
ESV...N02Y...
(2/PE AC)
ESV...N02S...
(2/PE AC)
3.2.1.3 Netzanschluss für Dreiphasenversorgung
ESV...N02Y...
ESV...N02T...
ESV...N04T...
ESV...N06T...
(3/PE AC)
3.2.1.4

Motoranschluss

U V
/
T1
PES
PES
PES
PES
M
PES
3~
PES = Protective Earth Shielding
(Schutzerdung Abschirmung)
STOPP!
Bei drehendem Motor:
Verwenden Sie die Gleichstrombremsfunktion, um freilaufende Lasten wie Lüfter zum Stillstand zu
bringen, bevor Sie den Antrieb einschalten. Das Einschalten des Antriebs bei freilaufendem Motor
erzeugt einen direkten Kurzschluss und kann zur Beschädigung des Antriebs führen.
Überprüfen Sie, ob der Motor für die Anwendung der Gleichstrombremsung geeignet ist.
Beachten Sie den Parameter P110 zum Einschalten / Wiedereinschalten bei drehendem Motor.
16
Installation
PE L1 L2 N
PE L1 L2
PE L1 L2 L3
PE L1 L2
PE L1 L2
PE L1 L2
PE L1 L2 L3
PE L1 L2
W PE
/ /
T2 T3
PE
PE
ESV...N01S...
ESV...N02Y...
(1/N/PE AC)
ESV...N02S...
(1/N/PE AC)
L3
WARNUNG!
Wenn in der Leitung zwischen dem Antrieb und dem Motor ein Schütz oder
Schutzschalter installiert ist, muss der Antrieb vor dem Verbinden/ Trennen der
Kontakte gestoppt werden. Geschieht dies nicht, kann es zu Überstrom-Fehlern und/
oder zur Beschädigung des Umrichters kommen.
WARNUNG!
Der Ableitstrom kann 3.5 mA AC überschreiten. Der Mindestquerschnitt des
PE-Leiters muss mit den lokalen Sicherheitsvorschriften für Geräte mit hohem
Ableitstrom übereinstimmen.
PE L1 L2 N
PE L1 N
PE L1 L2 L3
PE L1 N
PE L1 L2
PE L1 N
