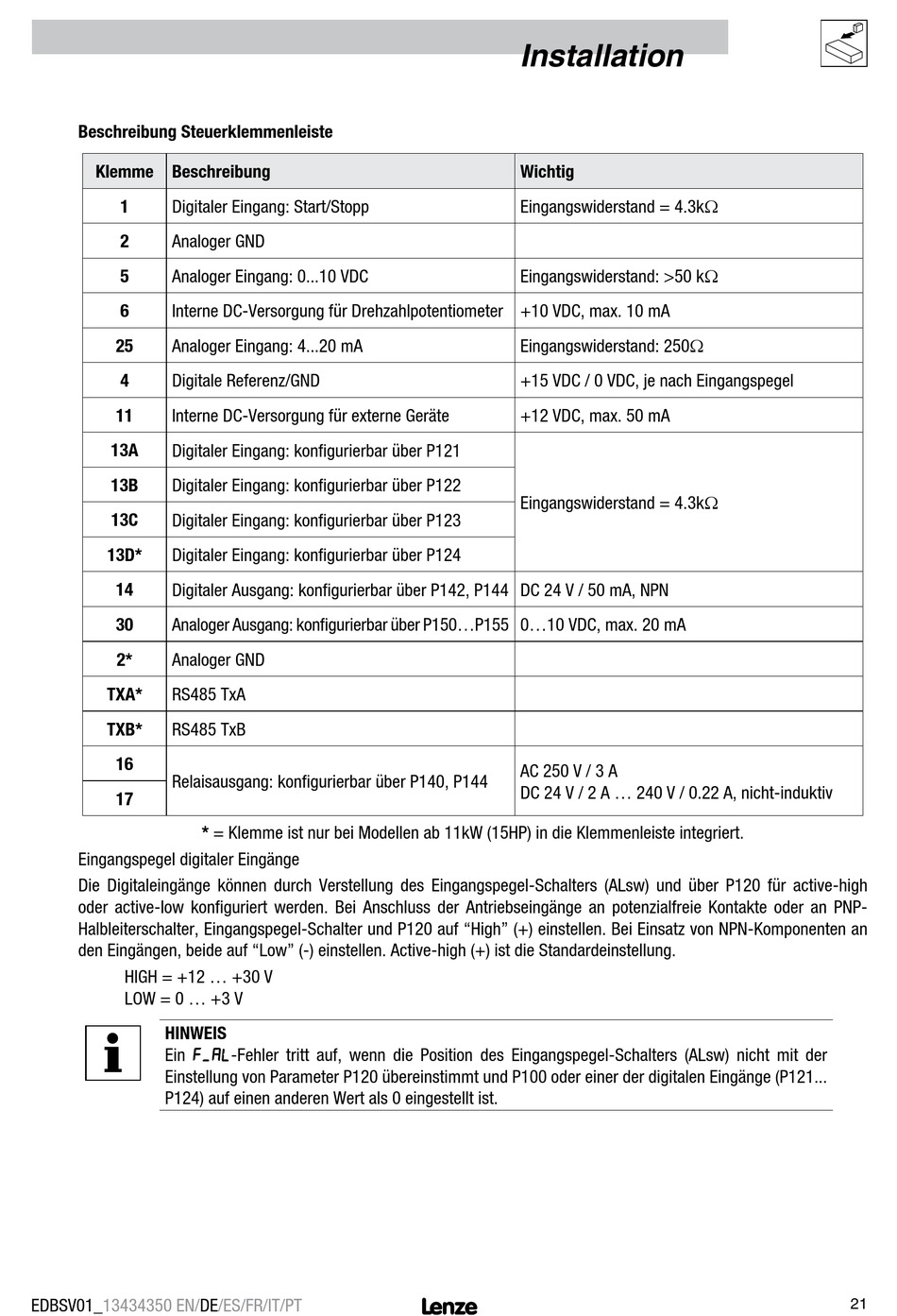

Beschreibung Steuerklemmenleiste
Klemme Beschreibung
1
Digitaler Eingang: Start/Stopp
2
Analoger GND
5 Analoger Eingang: 0...10 VDC
6 Interne DC-Versorgung für Drehzahlpotentiometer +10 VDC, max. 10 mA
25 Analoger Eingang: 4...20 mA
4
Digitale Referenz/GND
11
Interne DC-Versorgung für externe Geräte
13A
Digitaler Eingang: konfigurierbar über P121
13B
Digitaler Eingang: konfigurierbar über P122
13C
Digitaler Eingang: konfigurierbar über P123
13D*
Digitaler Eingang: konfigurierbar über P124
14 Digitaler Ausgang: konfigurierbar über P142, P144 DC 24 V / 50 mA, NPN
30 Analoger Ausgang: konfigurierbar über P150...P155 0...10 VDC, max. 20 mA
2* Analoger GND
TXA*
RS485 TxA
TXB*
RS485 TxB
16
Relaisausgang: konfigurierbar über P140, P144
17
Eingangspegel digitaler Eingänge
Die Digitaleingänge können durch Verstellung des Eingangspegel-Schalters (ALsw) und über P120 für active-high
oder active-low konfiguriert werden. Bei Anschluss der Antriebseingänge an potenzialfreie Kontakte oder an PNP-
Halbleiterschalter, Eingangspegel-Schalter und P120 auf "High" (+) einstellen. Bei Einsatz von NPN-Komponenten an
den Eingängen, beide auf "Low" (-) einstellen. Active-high (+) ist die Standardeinstellung.
HIGH = +12 ... +30 V
LOW = 0 ... +3 V
HINWEIS
Ein F.AL-Fehler tritt auf, wenn die Position des Eingangspegel-Schalters (ALsw) nicht mit der
Einstellung von Parameter P120 übereinstimmt und P100 oder einer der digitalen Eingänge (P121...
P124) auf einen anderen Wert als 0 eingestellt ist.
EDBSV01_13434350 EN/DE/ES/FR/IT/PT
* = Klemme ist nur bei Modellen ab 11kW (15HP) in die Klemmenleiste integriert.
Installation
Wichtig
Eingangswiderstand = 4.3kW
Eingangswiderstand: >50 kW
Eingangswiderstand: 250W
+15 VDC / 0 VDC, je nach Eingangspegel
+12 VDC, max. 50 mA
Eingangswiderstand = 4.3kW
AC 250 V / 3 A
DC 24 V / 2 A ... 240 V / 0.22 A, nicht-induktiv
