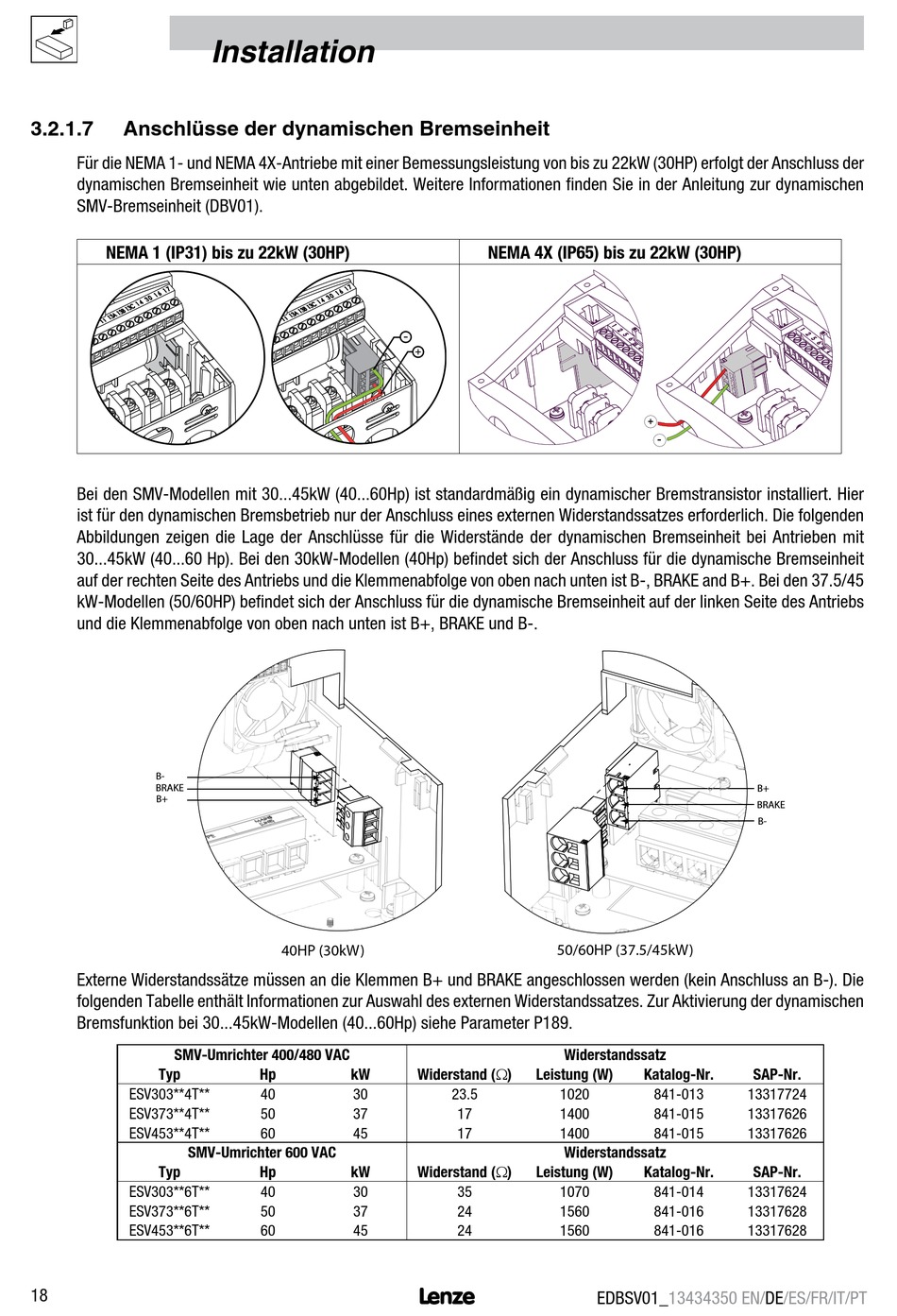

3.2.1.7
Anschlüsse der dynamischen Bremseinheit
Für die NEMA 1- und NEMA 4X-Antriebe mit einer Bemessungsleistung von bis zu 22kW (30HP) erfolgt der Anschluss der
dynamischen Bremseinheit wie unten abgebildet. Weitere Informationen finden Sie in der Anleitung zur dynamischen
SMV-Bremseinheit (DBV01).
NEMA 1 (IP31) bis zu 22kW (30HP)
Bei den SMV-Modellen mit 30...45kW (40...60Hp) ist standardmäßig ein dynamischer Bremstransistor installiert. Hier
ist für den dynamischen Bremsbetrieb nur der Anschluss eines externen Widerstandssatzes erforderlich. Die folgenden
Abbildungen zeigen die Lage der Anschlüsse für die Widerstände der dynamischen Bremseinheit bei Antrieben mit
30...45kW (40...60 Hp). Bei den 30kW-Modellen (40Hp) befindet sich der Anschluss für die dynamische Bremseinheit
auf der rechten Seite des Antriebs und die Klemmenabfolge von oben nach unten ist B-, BRAKE and B+. Bei den 37.5/45
kW-Modellen (50/60HP) befindet sich der Anschluss für die dynamische Bremseinheit auf der linken Seite des Antriebs
und die Klemmenabfolge von oben nach unten ist B+, BRAKE und B-.
B-
BRAKE
B+
Externe Widerstandssätze müssen an die Klemmen B+ und BRAKE angeschlossen werden (kein Anschluss an B-). Die
folgenden Tabelle enthält Informationen zur Auswahl des externen Widerstandssatzes. Zur Aktivierung der dynamischen
Bremsfunktion bei 30...45kW-Modellen (40...60Hp) siehe Parameter P189.
SMV-Umrichter 400/480 VAC
Typ
ESV303**4T**
ESV373**4T**
ESV453**4T**
SMV-Umrichter 600 VAC
Typ
ESV303**6T**
ESV373**6T**
ESV453**6T**
18
Installation
40HP (30kW)
Hp
kW
40
30
50
37
60
45
Hp
kW
40
30
50
37
60
45
NEMA 4X (IP65) bis zu 22kW (30HP)
50/60HP (37.5/45kW)
Widerstandssatz
Widerstand (W)
Leistung (W)
23.5
1020
17
1400
17
1400
Widerstandssatz
Widerstand (W)
Leistung (W)
35
1070
24
1560
24
1560
+
-
B+
BRAKE
B-
Katalog-Nr.
SAP-Nr.
841-013
13317724
841-015
13317626
841-015
13317626
Katalog-Nr.
SAP-Nr.
841-014
13317624
841-016
13317628
841-016
13317628
EDBSV01_13434350 EN/DE/ES/FR/IT/PT
