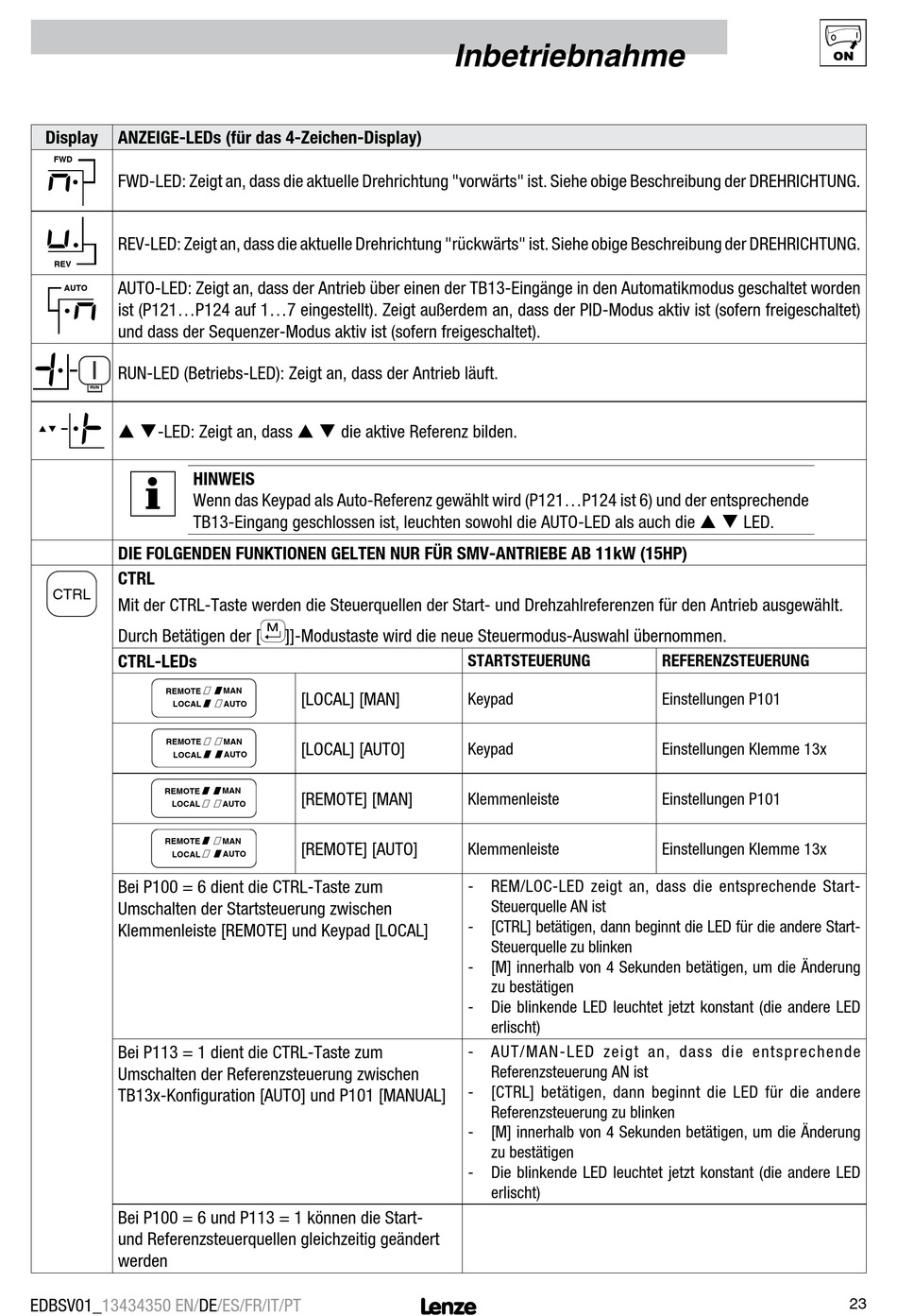

Lenze SMVector Betriebsanleitung Seite 24

Display ANZEIGE-LEDs (für das 4-Zeichen-Display)
FWD
FWD-LED: Zeigt an, dass die aktuelle Drehrichtung "vorwärts" ist. Siehe obige Beschreibung der DREHRICHTUNG.
REV-LED: Zeigt an, dass die aktuelle Drehrichtung "rückwärts" ist. Siehe obige Beschreibung der DREHRICHTUNG.
REV
AUTO-LED: Zeigt an, dass der Antrieb über einen der TB13-Eingänge in den Automatikmodus geschaltet worden
AUTO
ist (P121...P124 auf 1...7 eingestellt). Zeigt außerdem an, dass der PID-Modus aktiv ist (sofern freigeschaltet)
und dass der Sequenzer-Modus aktiv ist (sofern freigeschaltet).
RUN-LED (Betriebs-LED): Zeigt an, dass der Antrieb läuft.
RUN
p q-LED: Zeigt an, dass p q die aktive Referenz bilden.
L M
HINWEIS
Wenn das Keypad als Auto-Referenz gewählt wird (P121...P124 ist 6) und der entsprechende
TB13-Eingang geschlossen ist, leuchten sowohl die AUTO-LED als auch die p q LED.
DIE FOLGENDEN FUNKTIONEN GELTEN NUR FÜR SMV-ANTRIEBE AB 11kW (15HP)
CTRL
CTRL
Mit der CTRL-Taste werden die Steuerquellen der Start- und Drehzahlreferenzen für den Antrieb ausgewählt.
Durch Betätigen der [
CTRL-LEDs
REMOTE
LOCAL
REMOTE
LOCAL
REMOTE
LOCAL
REMOTE
LOCAL
Bei P100 = 6 dient die CTRL-Taste zum
Umschalten der Startsteuerung zwischen
Klemmenleiste [REMOTE] und Keypad [LOCAL]
Bei P113 = 1 dient die CTRL-Taste zum
Umschalten der Referenzsteuerung zwischen
TB13x-Konfiguration [AUTO] und P101 [MANUAL]
Bei P100 = 6 und P113 = 1 können die Start-
und Referenzsteuerquellen gleichzeitig geändert
werden
EDBSV01_13434350 EN/DE/ES/FR/IT/PT
]]-Modustaste wird die neue Steuermodus-Auswahl übernommen.
MAN
[LOCAL] [MAN]
AUTO
MAN
[LOCAL] [AUTO]
AUTO
MAN
[REMOTE] [MAN]
AUTO
MAN
[REMOTE] [AUTO]
AUTO
Inbetriebnahme
STARTSTEUERUNG
Keypad
Keypad
Klemmenleiste
Klemmenleiste
- REM/LOC-LED zeigt an, dass die entsprechende Start-
Steuerquelle AN ist
- [CTRL] betätigen, dann beginnt die LED für die andere Start-
Steuerquelle zu blinken
- [M] innerhalb von 4 Sekunden betätigen, um die Änderung
zu bestätigen
- Die blinkende LED leuchtet jetzt konstant (die andere LED
erlischt)
- AUT/MAN-LED zeigt an, dass die entsprechende
Referenzsteuerung AN ist
- [CTRL] betätigen, dann beginnt die LED für die andere
Referenzsteuerung zu blinken
- [M] innerhalb von 4 Sekunden betätigen, um die Änderung
zu bestätigen
- Die blinkende LED leuchtet jetzt konstant (die andere LED
erlischt)
REFERENZSTEUERUNG
Einstellungen P101
Einstellungen Klemme 13x
Einstellungen P101
Einstellungen Klemme 13x
