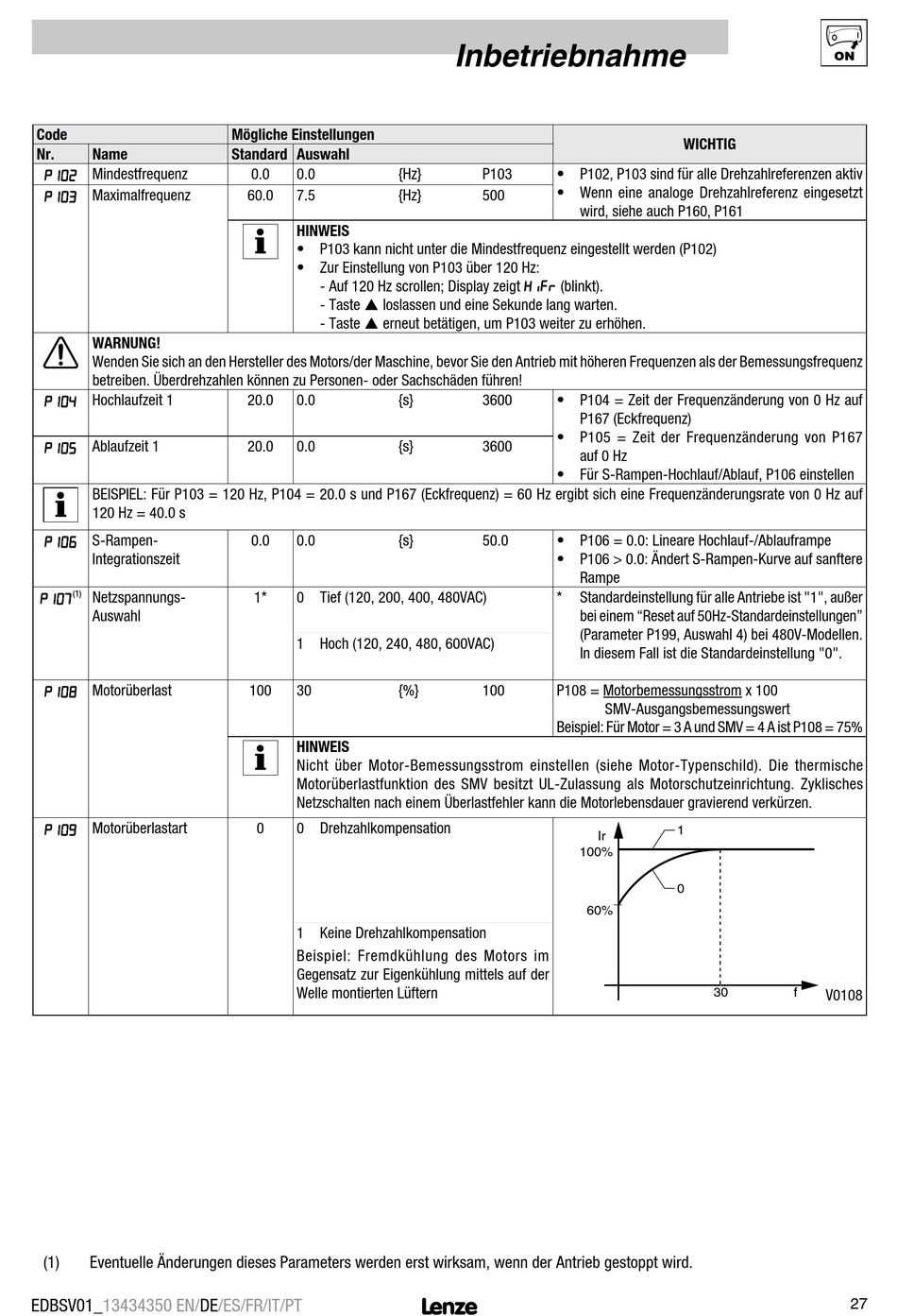

Lenze SMVector Betriebsanleitung Seite 28

Code
Nr. Name
P102 Mindestfrequenz
p103 Maximalfrequenz
WARNUNG!
Wenden Sie sich an den Hersteller des Motors/der Maschine, bevor Sie den Antrieb mit höheren Frequenzen als der Bemessungsfrequenz
betreiben. Überdrehzahlen können zu Personen- oder Sachschäden führen!
P104 Hochlaufzeit 1
P105 Ablaufzeit 1
BEISPIEL: Für P103 = 120 Hz, P104 = 20.0 s und P167 (Eckfrequenz) = 60 Hz ergibt sich eine Frequenzänderungsrate von 0 Hz auf
120 Hz = 40.0 s
P106 S-Rampen-
Integrationszeit
(1) Netzspannungs-
p107
Auswahl
p108 Motorüberlast
P109 Motorüberlastart
(1) Eventuelle Änderungen dieses Parameters werden erst wirksam, wenn der Antrieb gestoppt wird.
EDBSV01_13434350 EN/DE/ES/FR/IT/PT
Mögliche Einstellungen
Standard Auswahl
0.0 0.0 {Hz}
60.0 7.5 {Hz}
HINWEIS
• P103 kann nicht unter die Mindestfrequenz eingestellt werden (P102)
• Zur Einstellung von P103 über 120 Hz:
- Auf 120 Hz scrollen; Display zeigt HiFr (blinkt).
- Taste p loslassen und eine Sekunde lang warten.
- Taste p erneut betätigen, um P103 weiter zu erhöhen.
20.0 0.0 {s}
20.0 0.0 {s}
0.0 0.0 {s}
1* 0 Tief (120, 200, 400, 480VAC)
1 Hoch (120, 240, 480, 600VAC)
100 30 {%}
HINWEIS
Nicht über Motor-Bemessungsstrom einstellen (siehe Motor-Typenschild). Die thermische
Motorüberlastfunktion des SMV besitzt UL-Zulassung als Motorschutzeinrichtung. Zyklisches
Netzschalten nach einem Überlastfehler kann die Motorlebensdauer gravierend verkürzen.
0 0 Drehzahlkompensation
1 Keine Drehzahlkompensation
Beispiel: Fremdkühlung des Motors im
Gegensatz zur Eigenkühlung mittels auf der
Welle montierten Lüftern
Inbetriebnahme
P103 • P102, P103 sind für alle Drehzahlreferenzen aktiv
• Wenn eine analoge Drehzahlreferenz eingesetzt
500
wird, siehe auch P160, P161
3600 • P104 = Zeit der Frequenzänderung von 0 Hz auf
P167 (Eckfrequenz)
• P105 = Zeit der Frequenzänderung von P167
3600
auf 0 Hz
• Für S-Rampen-Hochlauf/Ablauf, P106 einstellen
50.0 • P106 = 0.0: Lineare Hochlauf-/Ablauframpe
• P106 > 0.0: Ändert S-Rampen-Kurve auf sanftere
Rampe
* Standardeinstellung für alle Antriebe ist "1", außer
bei einem "Reset auf 50Hz-Standardeinstellungen"
(Parameter P199, Auswahl 4) bei 480V-Modellen.
In diesem Fall ist die Standardeinstellung "0".
100 P108 = Motorbemessungsstrom x 100
SMV-Ausgangsbemessungswert
Beispiel: Für Motor = 3 A und SMV = 4 A ist P108 = 75%
Ir
100%
60%
WICHTIG
1
0
30 f
V0108
27
