Code
Nr. Name
p560 Sequenzer: Momentan
aktives Segment
p561 Sequenzer: Zeit seit
dem Start des aktiven
Segments
p562 Sequenzer:
Verbleibende Zeit im
aktiven Segment
p563 Sequenzer: Zyklenzahl
seit Start
p564 Sequenzer:
Verbleibende
Zyklenzahl

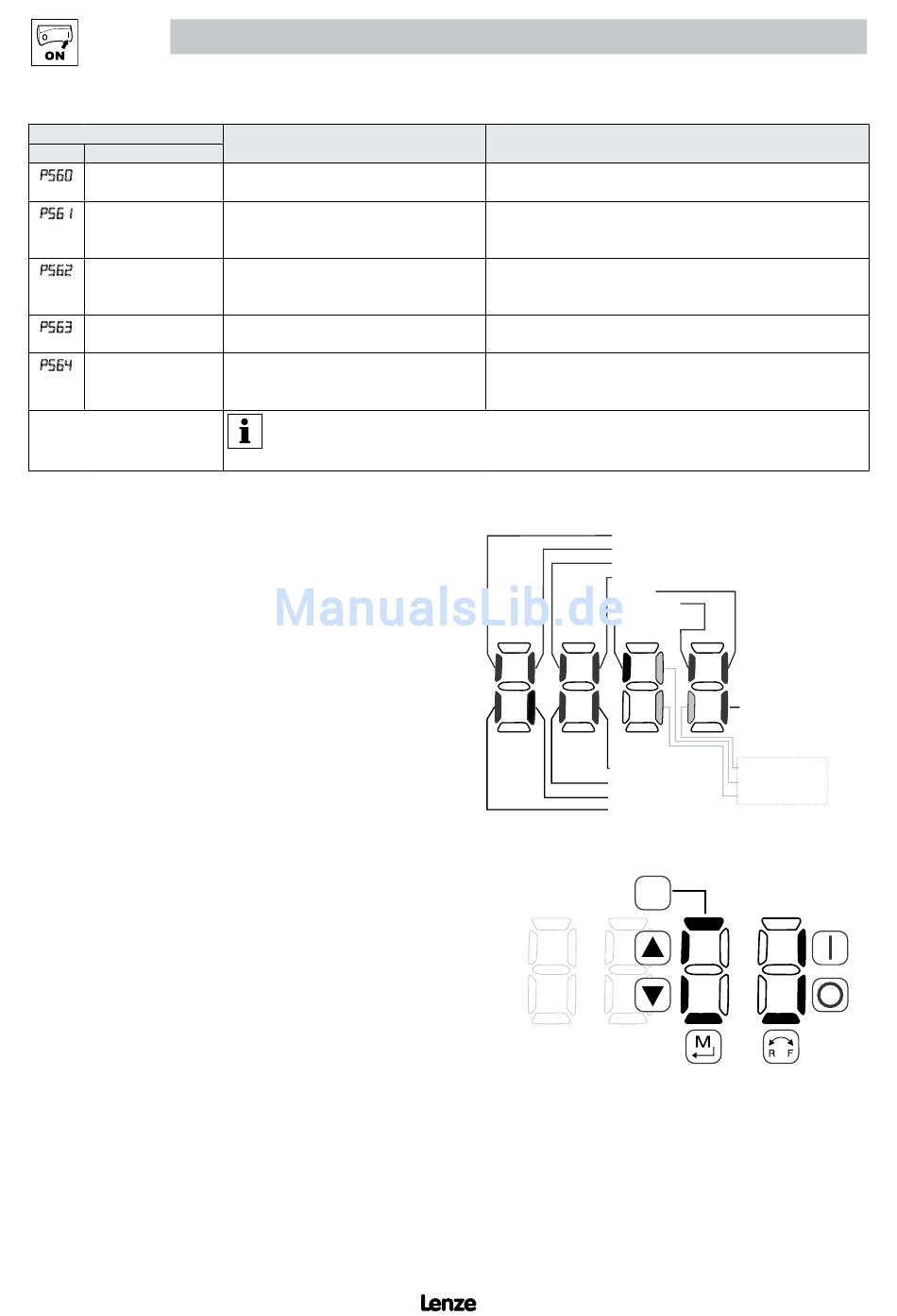

4.5.7.1 Klemmen- und Schutzstatusanzeige
Parameter P530 ermöglicht die Überwachung der
Steuerklemmen und der allgemeinen Antriebsbedingungen:
Ein leuchtendes LED-Segment zeigt:
• Die Schutzschaltung ist aktiv (LED 1)
• Der Logikpegel-Schalter ist auf High (+) eingestellt
• Die Eingangsklemme ist aktiviert (LED 2)
• Die Ausgangsklemme ist stromführend (LED 4)
• Das Laderelais ist keine Klemme, dieses Segment
leuchtet, wenn das Laderelais erregt ist (LED 4).
4.5.7.2 Keypad-Statusanzeige
Parameter P531 ermöglicht die Überwachung der Keypad-Tasten:
Ein leuchtendes LED-Segment zeigt an, dass die Taste gedrückt ist.
LED 1 und LED 2 zeigen an, dass Tasten auf einem externen, mit dem
Antrieb verbundenen Keypad gedrückt sind. LED 3 und LED 4 zeigen
an, dass Tasten auf dem lokalen Antriebskeypad gedrückt sind.
44
Inbetriebnahme
Anzeigebereich (NUR ANZEIGE)
0
0.0 {P708}
0 {P708}
0.0 {P708}
0 {P708}
0
0
HINWEIS: Die Parameter P560-P564 sind nur sichtbar, wenn P700 > 0 (d. h. wenn der Sequenzer
aktiviert ist)
17
6553.5 Die Einheit ist abhängig von P708 (0.1 Sekunden, Sekunden
65535 oder Minuten)
6553.5 Die Einheit ist abhängig von P708 (0.1 Sekunden, Sekunden
65535 oder Minuten)
65535
65535
1 2
LED
* Eingang 13D nur bei 11-45kW-Modellen (15-60HP) verfügbar
WICHTIG
Diagnose Stromgrenze
Logikpegel-Schalter
Eingang 1
Eingang 13B
Relais
Ausgang 14
Eingang 13D*
3
4
Laderelais
Nur zusätzliches I/O-Modul
Eingang 13C Hilfsrelais
Eingang 13A Eingang 13F
Werkseitig reserviert Eingang 13E
Diagnose Schutzschaltung
CTRL
