8.8.6 Abbildungen Konventionelle Befestigung
31. Innensechskantschraube (12) des Innendrückers (11) handfest (ca. 5 – 7
Nm) anziehen.
32. Abdeckung (14) über den Innendrücker (11) schieben.
33. Das Inlay (14) vorsichtig durch die Öffnung der Innenabdeckung (13)
schieben.
34.Abdeckung (13) auf den Innenbeschlag (8) schieben, sodass dieses
bündig an der Tür anliegt. Die Abdeckung ist nicht symmetrisch, bitte
auf die Kennzeichnung achten (Abbildung 7).
35.das Inlay (14) vorsichtig in die Abdeckung (13) einklicken.
36.Die Blende (15) für den Zylindersteg vorsichtig in die Öffnung der Innen-
abdeckung (13) drücken.
37. Abdeckung (2) über den Außendrücker (3) schieben.
38.Das Inlay (1) vorsichtig durch die Öffnung der Außenabdeckung (2)
schieben.
39.Abdeckung (2) auf den Außenbeschlag (4) schieben, sodass dieses
bündig an der Tür anliegt. Die Abdeckung ist nicht symmetrisch, bitte
auf die Kennzeichnung achten (Abbildung 7).
40 Das Inlay (1) vorsichtig in die Abdeckung (2) einklicken.
.

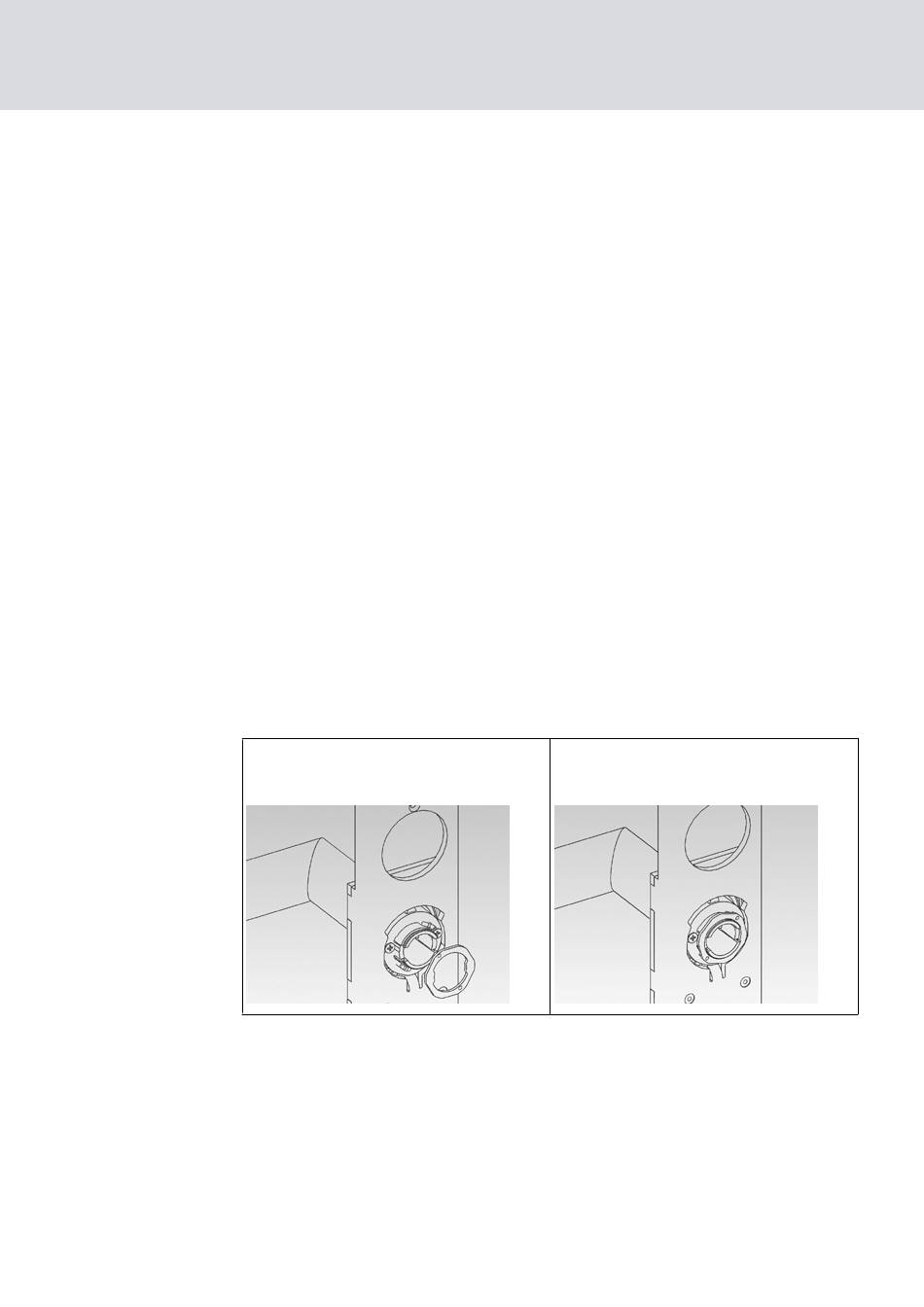

Abbildung 2:
Drückerverschluss
8. Montage (Handbuch)
Abbildung 3:
Drückerverschluss offen
