SmartHandle SmartIntego
(Handbuch)

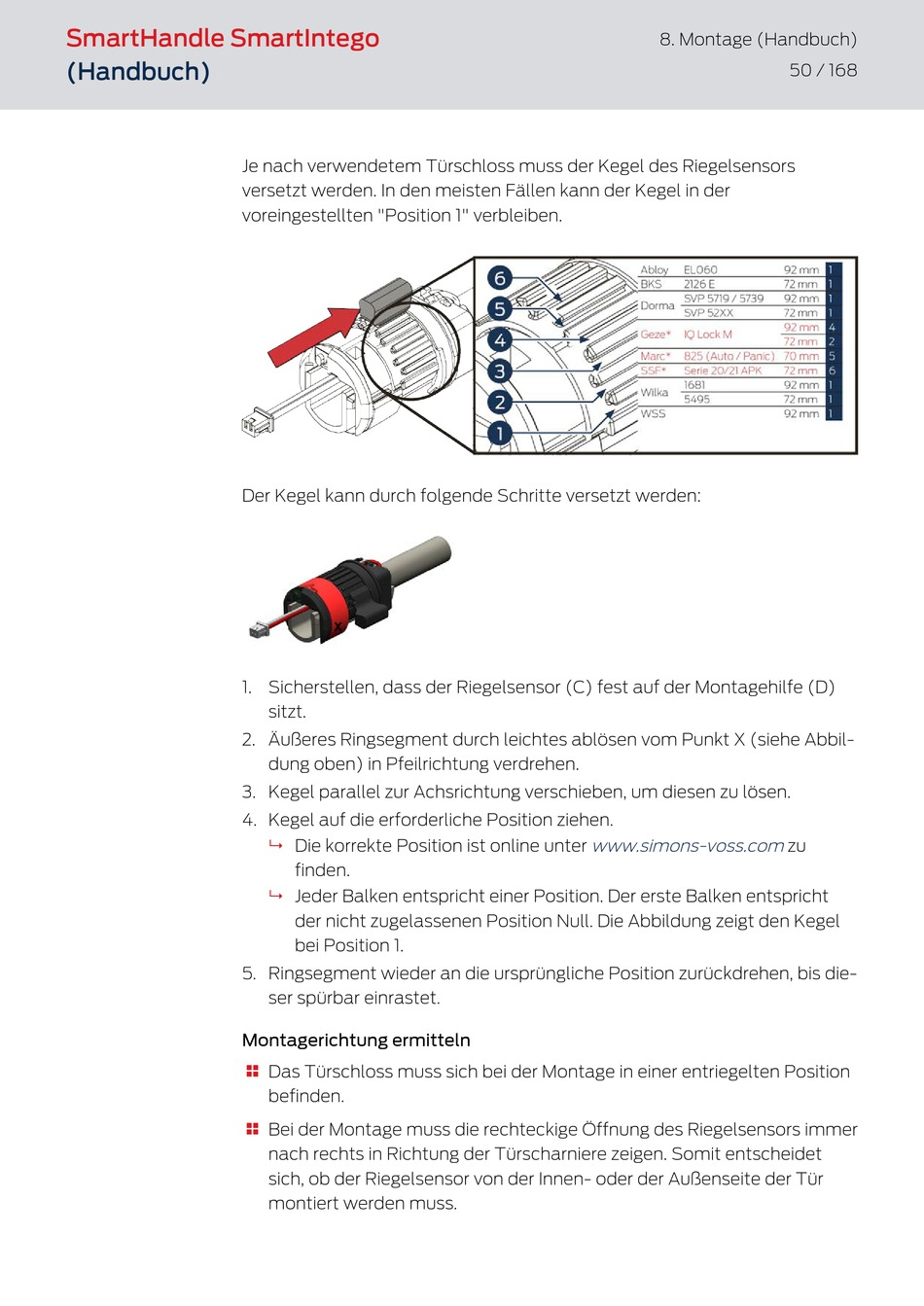

Je nach verwendetem Türschloss muss der Kegel des Riegelsensors
versetzt werden. In den meisten Fällen kann der Kegel in der
voreingestellten "Position 1" verbleiben.
Der Kegel kann durch folgende Schritte versetzt werden:
1. Sicherstellen, dass der Riegelsensor (C) fest auf der Montagehilfe (D)
sitzt.
2. Äußeres Ringsegment durch leichtes ablösen vom Punkt X (siehe Abbil-
dung oben) in Pfeilrichtung verdrehen.
3. Kegel parallel zur Achsrichtung verschieben, um diesen zu lösen.
4. Kegel auf die erforderliche Position ziehen.
9
Die korrekte Position ist online unter
finden.
9
Jeder Balken entspricht einer Position. Der erste Balken entspricht
der nicht zugelassenen Position Null. Die Abbildung zeigt den Kegel
bei Position 1.
5. Ringsegment wieder an die ursprüngliche Position zurückdrehen, bis die-
ser spürbar einrastet.
Montagerichtung ermitteln
Das Türschloss muss sich bei der Montage in einer entriegelten Position
befinden.
Bei der Montage muss die rechteckige Öffnung des Riegelsensors immer
nach rechts in Richtung der Türscharniere zeigen. Somit entscheidet
sich, ob der Riegelsensor von der Innen- oder der Außenseite der Tür
montiert werden muss.
8. Montage (Handbuch)
www.simons-voss.com
50 / 168
