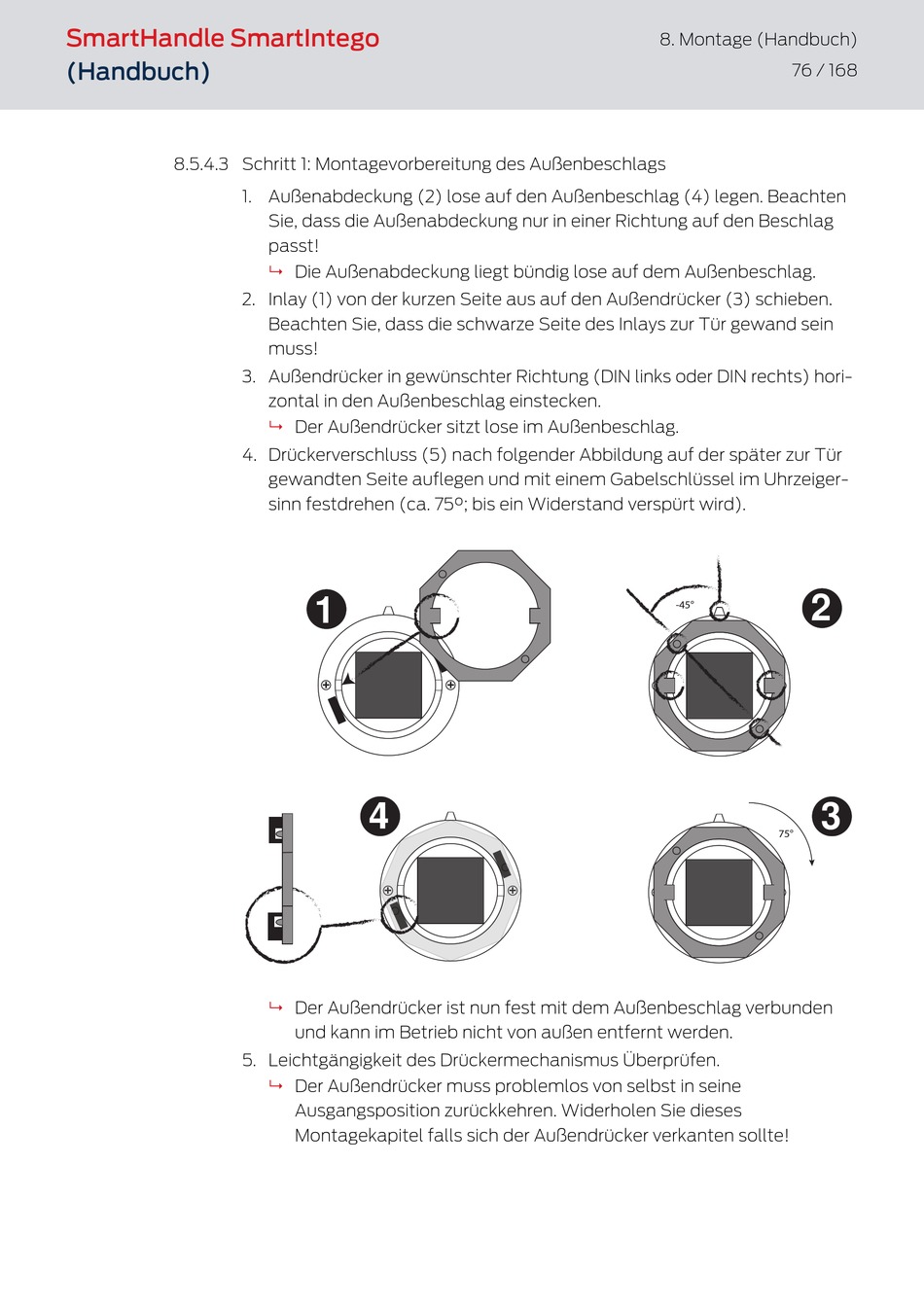

8.5.4.3 Schritt 1: Montagevorbereitung des Außenbeschlags
1. Außenabdeckung (2) lose auf den Außenbeschlag (4) legen. Beachten
Sie, dass die Außenabdeckung nur in einer Richtung auf den Beschlag
passt!
Die Außenabdeckung liegt bündig lose auf dem Außenbeschlag.
9
2. Inlay (1) von der kurzen Seite aus auf den Außendrücker (3) schieben.
Beachten Sie, dass die schwarze Seite des Inlays zur Tür gewand sein
muss!
3. Außendrücker in gewünschter Richtung (DIN links oder DIN rechts) hori-
zontal in den Außenbeschlag einstecken.
Der Außendrücker sitzt lose im Außenbeschlag.
9
4. Drückerverschluss (5) nach folgender Abbildung auf der später zur Tür
gewandten Seite auflegen und mit einem Gabelschlüssel im Uhrzeiger-
sinn festdrehen (ca. 75°; bis ein Widerstand verspürt wird).
1
4
9 Der Außendrücker ist nun fest mit dem Außenbeschlag verbunden
und kann im Betrieb nicht von außen entfernt werden.
5. Leichtgängigkeit des Drückermechanismus Überprüfen.
Der Außendrücker muss problemlos von selbst in seine
9
Ausgangsposition zurückkehren. Widerholen Sie dieses
Montagekapitel falls sich der Außendrücker verkanten sollte!
