SmartHandle SmartIntego
(Handbuch)

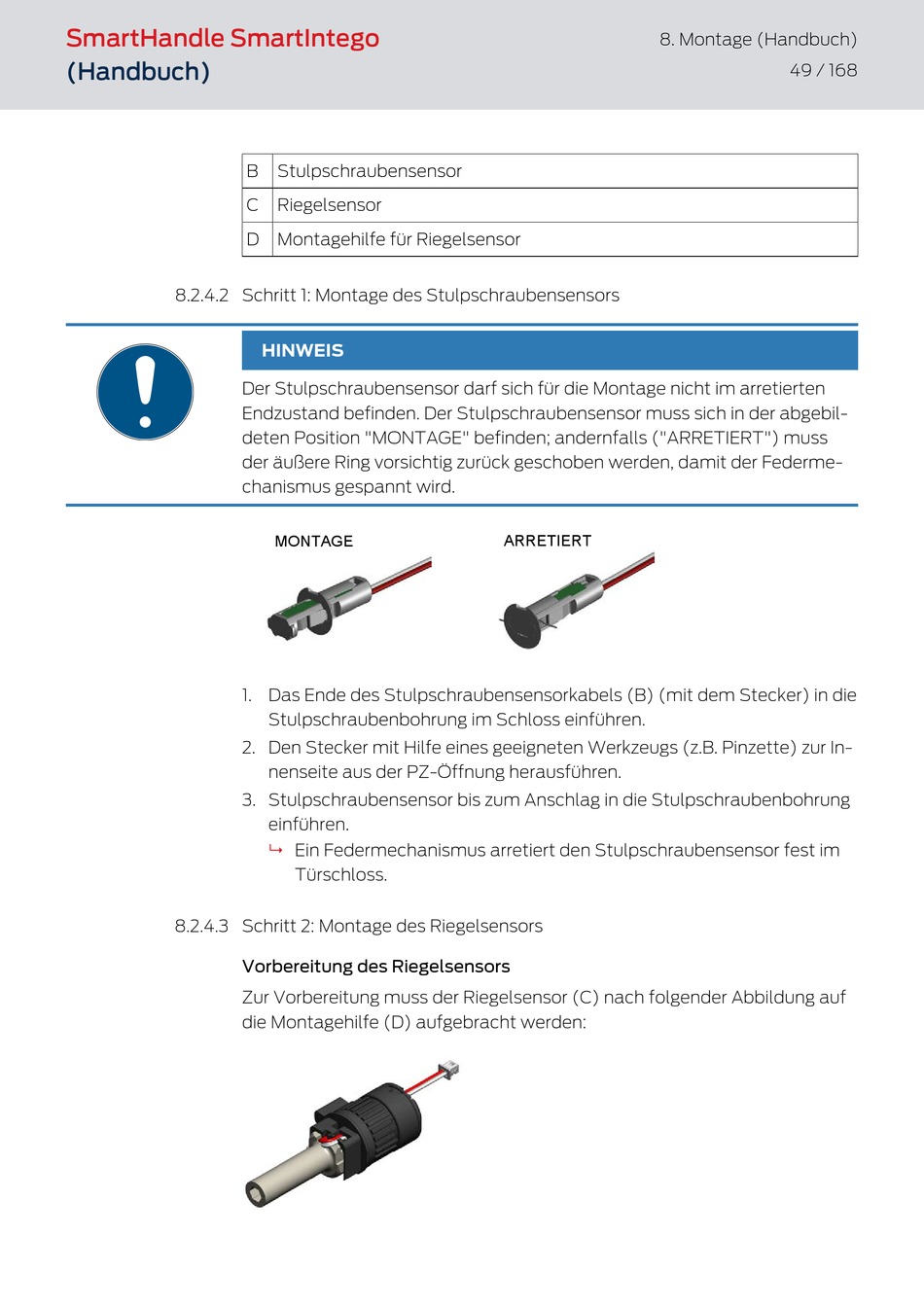

8.2.4.2 Schritt 1: Montage des Stulpschraubensensors
8.2.4.3 Schritt 2: Montage des Riegelsensors
B
Stulpschraubensensor
C
Riegelsensor
D
Montagehilfe für Riegelsensor
HINWEIS
Der Stulpschraubensensor darf sich für die Montage nicht im arretierten
Endzustand befinden. Der Stulpschraubensensor muss sich in der abgebil-
deten Position "MONTAGE" befinden; andernfalls ("ARRETIERT") muss
der äußere Ring vorsichtig zurück geschoben werden, damit der Federme-
chanismus gespannt wird.
MONTAGE
1. Das Ende des Stulpschraubensensorkabels (B) (mit dem Stecker) in die
Stulpschraubenbohrung im Schloss einführen.
2. Den Stecker mit Hilfe eines geeigneten Werkzeugs (z.B. Pinzette) zur In-
nenseite aus der PZ-Öffnung herausführen.
3. Stulpschraubensensor bis zum Anschlag in die Stulpschraubenbohrung
einführen.
9
Ein Federmechanismus arretiert den Stulpschraubensensor fest im
Türschloss.
Vorbereitung des Riegelsensors
Zur Vorbereitung muss der Riegelsensor (C) nach folgender Abbildung auf
die Montagehilfe (D) aufgebracht werden:
8. Montage (Handbuch)
ARRETIERT
49 / 168
