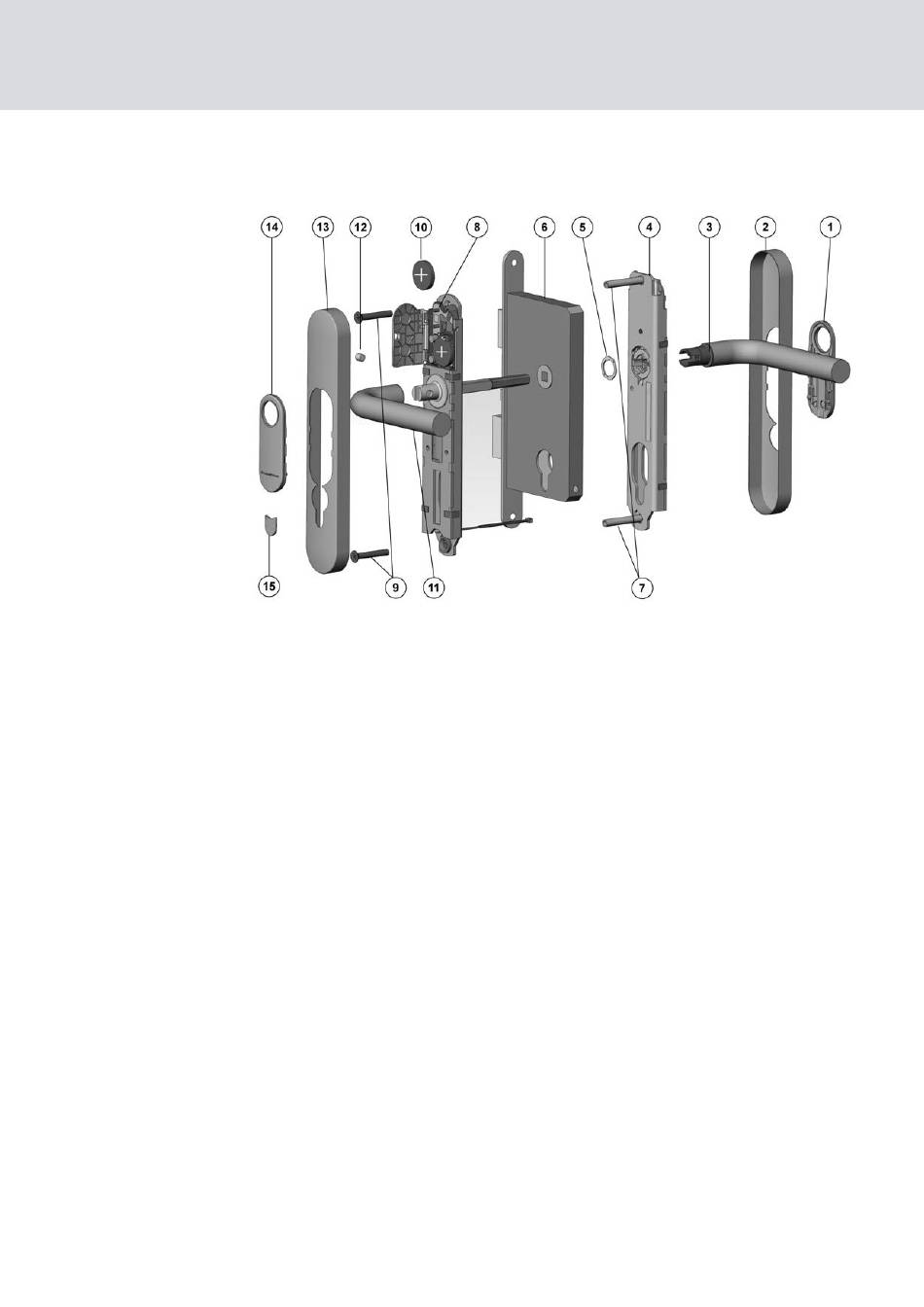

8.8.4 Konventionelle Befestigung SwissRound MO
Legende:
1. Inlay
2. Abdeckung
3. Außendrücker (inkl. Verschlussring)
4. Außenbeschlag
5. Verschlussring
6. Türschloss (nicht im Lieferumfang enthalten!)
7. Abstandsbolzen
8. Innenbeschlag
9. Schrauben
10. Obere Batterie
11. Innendrücker (inkl. Innensechskantschraube)
12. Innensechskantschraube
13. Abdeckung
14. Inlay
15. Blende
Montage:
1. Optional: Drücker / Rosetten / Beschläge etc. welche an der Tür ange-
bracht sind demontieren.
