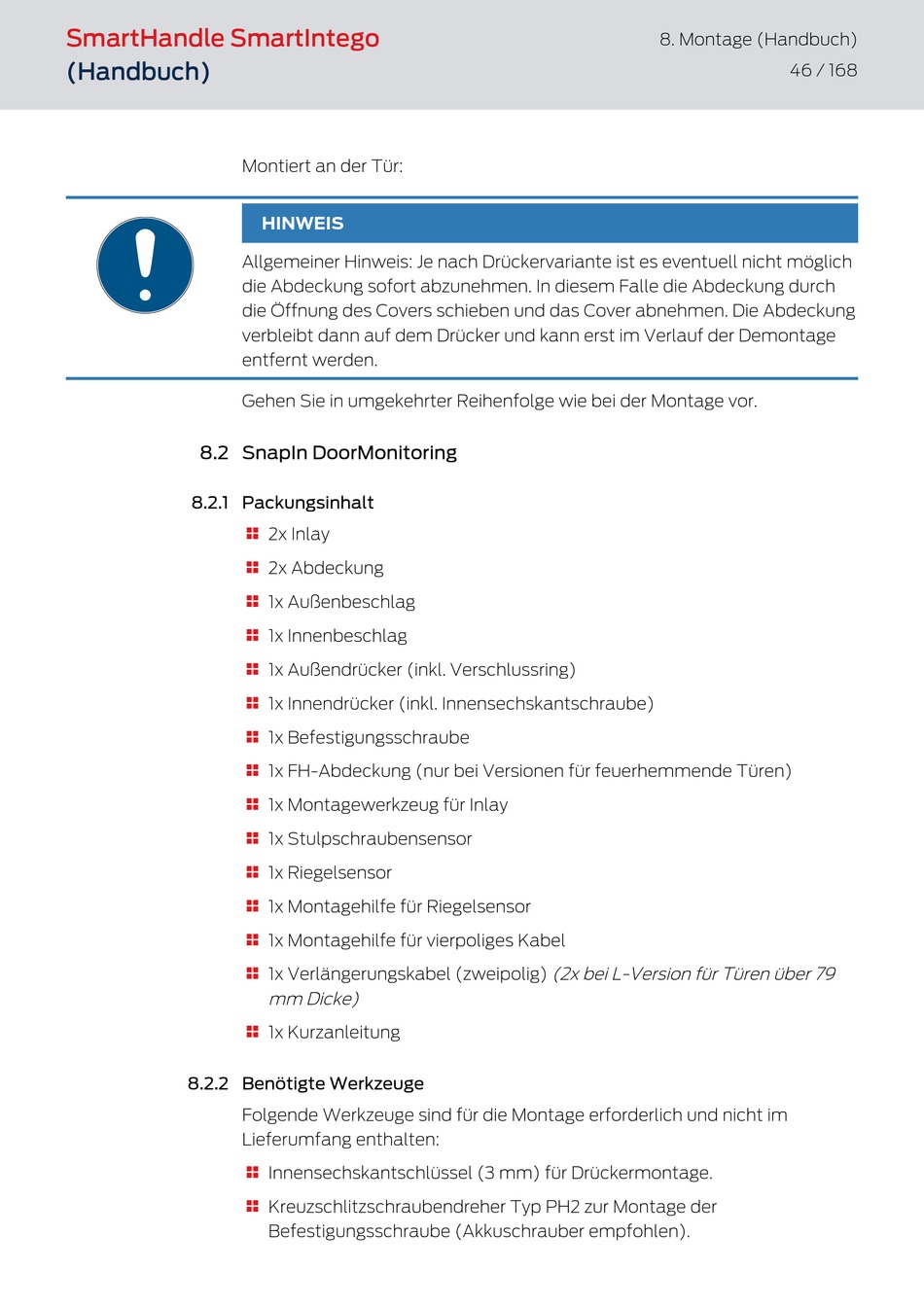

Simons Voss Technologies SmartHandle Handbuch Seite 46

SmartHandle SmartIntego
(Handbuch)
8.2 SnapIn DoorMonitoring
8.2.1 Packungsinhalt
8.2.2 Benötigte Werkzeuge
Montiert an der Tür:
HINWEIS
Allgemeiner Hinweis: Je nach Drückervariante ist es eventuell nicht möglich
die Abdeckung sofort abzunehmen. In diesem Falle die Abdeckung durch
die Öffnung des Covers schieben und das Cover abnehmen. Die Abdeckung
verbleibt dann auf dem Drücker und kann erst im Verlauf der Demontage
entfernt werden.
Gehen Sie in umgekehrter Reihenfolge wie bei der Montage vor.
2x Inlay

2x Abdeckung

1x Außenbeschlag

1x Innenbeschlag

1x Außendrücker (inkl. Verschlussring)

1x Innendrücker (inkl. Innensechskantschraube)

1x Befestigungsschraube

1x FH-Abdeckung (nur bei Versionen für feuerhemmende Türen)

1x Montagewerkzeug für Inlay

1x Stulpschraubensensor

1x Riegelsensor

1x Montagehilfe für Riegelsensor

1x Montagehilfe für vierpoliges Kabel

1x Verlängerungskabel (zweipolig) (2x bei L-Version für Türen über 79

mm Dicke)
1x Kurzanleitung

Folgende Werkzeuge sind für die Montage erforderlich und nicht im
Lieferumfang enthalten:
Innensechskantschlüssel (3 mm) für Drückermontage.

Kreuzschlitzschraubendreher Typ PH2 zur Montage der

Befestigungsschraube (Akkuschrauber empfohlen).
8. Montage (Handbuch)
46 / 168
