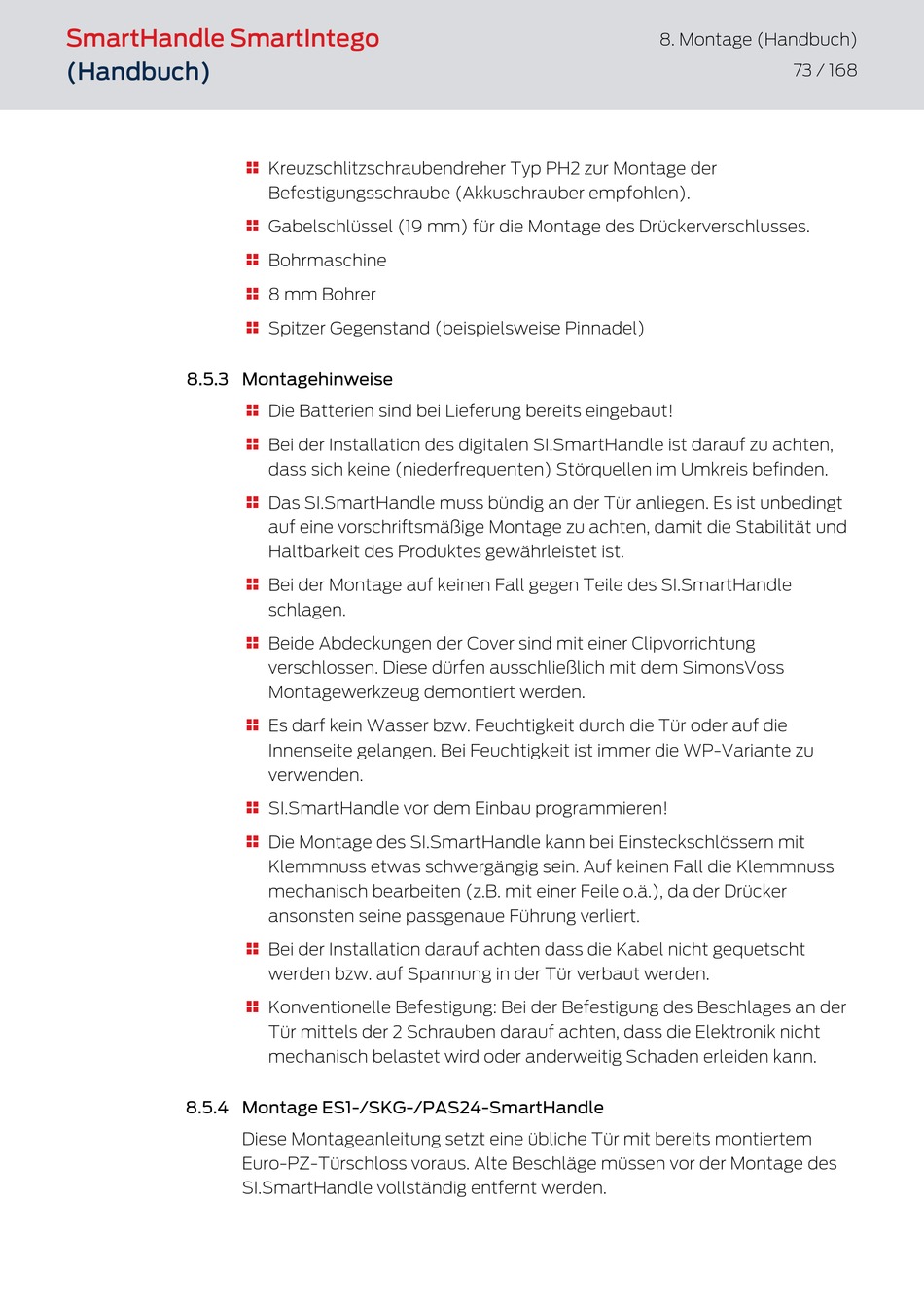

Simons Voss Technologies SmartHandle Handbuch Seite 73

SmartHandle SmartIntego
(Handbuch)
8.5.3 Montagehinweise
8.5.4 Montage ES1-/SKG-/PAS24-SmartHandle
Kreuzschlitzschraubendreher Typ PH2 zur Montage der

Befestigungsschraube (Akkuschrauber empfohlen).
Gabelschlüssel (19 mm) für die Montage des Drückerverschlusses.

Bohrmaschine

8 mm Bohrer

Spitzer Gegenstand (beispielsweise Pinnadel)

Die Batterien sind bei Lieferung bereits eingebaut!

Bei der Installation des digitalen SI.SmartHandle ist darauf zu achten,

dass sich keine (niederfrequenten) Störquellen im Umkreis befinden.
Das SI.SmartHandle muss bündig an der Tür anliegen. Es ist unbedingt

auf eine vorschriftsmäßige Montage zu achten, damit die Stabilität und
Haltbarkeit des Produktes gewährleistet ist.
Bei der Montage auf keinen Fall gegen Teile des SI.SmartHandle

schlagen.
Beide Abdeckungen der Cover sind mit einer Clipvorrichtung

verschlossen. Diese dürfen ausschließlich mit dem SimonsVoss
Montagewerkzeug demontiert werden.
Es darf kein Wasser bzw. Feuchtigkeit durch die Tür oder auf die

Innenseite gelangen. Bei Feuchtigkeit ist immer die WP-Variante zu
verwenden.
SI.SmartHandle vor dem Einbau programmieren!

Die Montage des SI.SmartHandle kann bei Einsteckschlössern mit

Klemmnuss etwas schwergängig sein. Auf keinen Fall die Klemmnuss
mechanisch bearbeiten (z.B. mit einer Feile o.ä.), da der Drücker
ansonsten seine passgenaue Führung verliert.
Bei der Installation darauf achten dass die Kabel nicht gequetscht

werden bzw. auf Spannung in der Tür verbaut werden.
Konventionelle Befestigung: Bei der Befestigung des Beschlages an der

Tür mittels der 2 Schrauben darauf achten, dass die Elektronik nicht
mechanisch belastet wird oder anderweitig Schaden erleiden kann.
Diese Montageanleitung setzt eine übliche Tür mit bereits montiertem
Euro-PZ-Türschloss voraus. Alte Beschläge müssen vor der Montage des
SI.SmartHandle vollständig entfernt werden.
8. Montage (Handbuch)
73 / 168
