SmartHandle SmartIntego
(Handbuch)

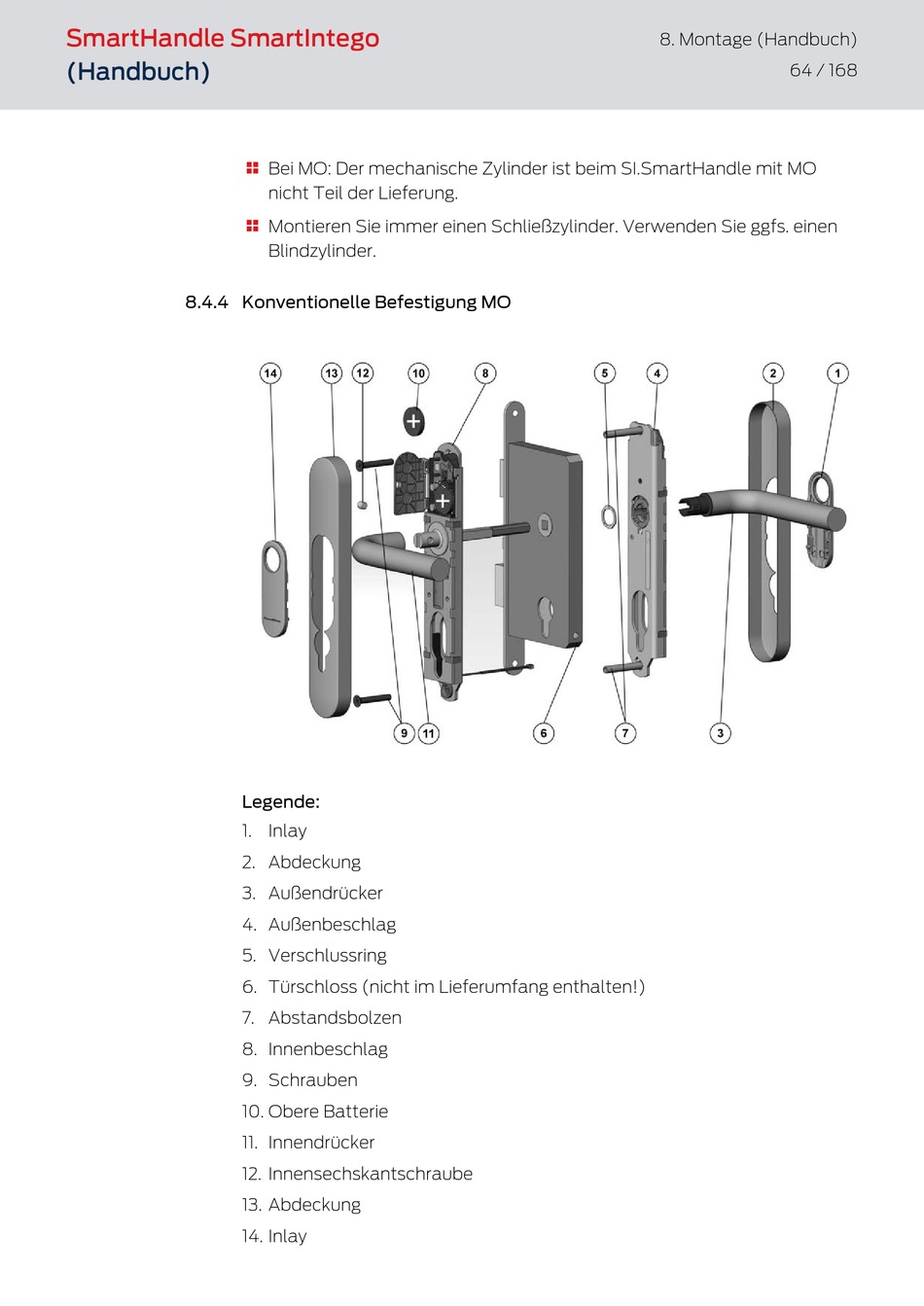

8.4.4 Konventionelle Befestigung MO
Bei MO: Der mechanische Zylinder ist beim SI.SmartHandle mit MO
nicht Teil der Lieferung.
Montieren Sie immer einen Schließzylinder. Verwenden Sie ggfs. einen
Blindzylinder.
Legende:
1. Inlay
2. Abdeckung
3. Außendrücker
4. Außenbeschlag
5. Verschlussring
6. Türschloss (nicht im Lieferumfang enthalten!)
7. Abstandsbolzen
8. Innenbeschlag
9. Schrauben
10. Obere Batterie
11. Innendrücker
12. Innensechskantschraube
13. Abdeckung
14. Inlay
8. Montage (Handbuch)
64 / 168
