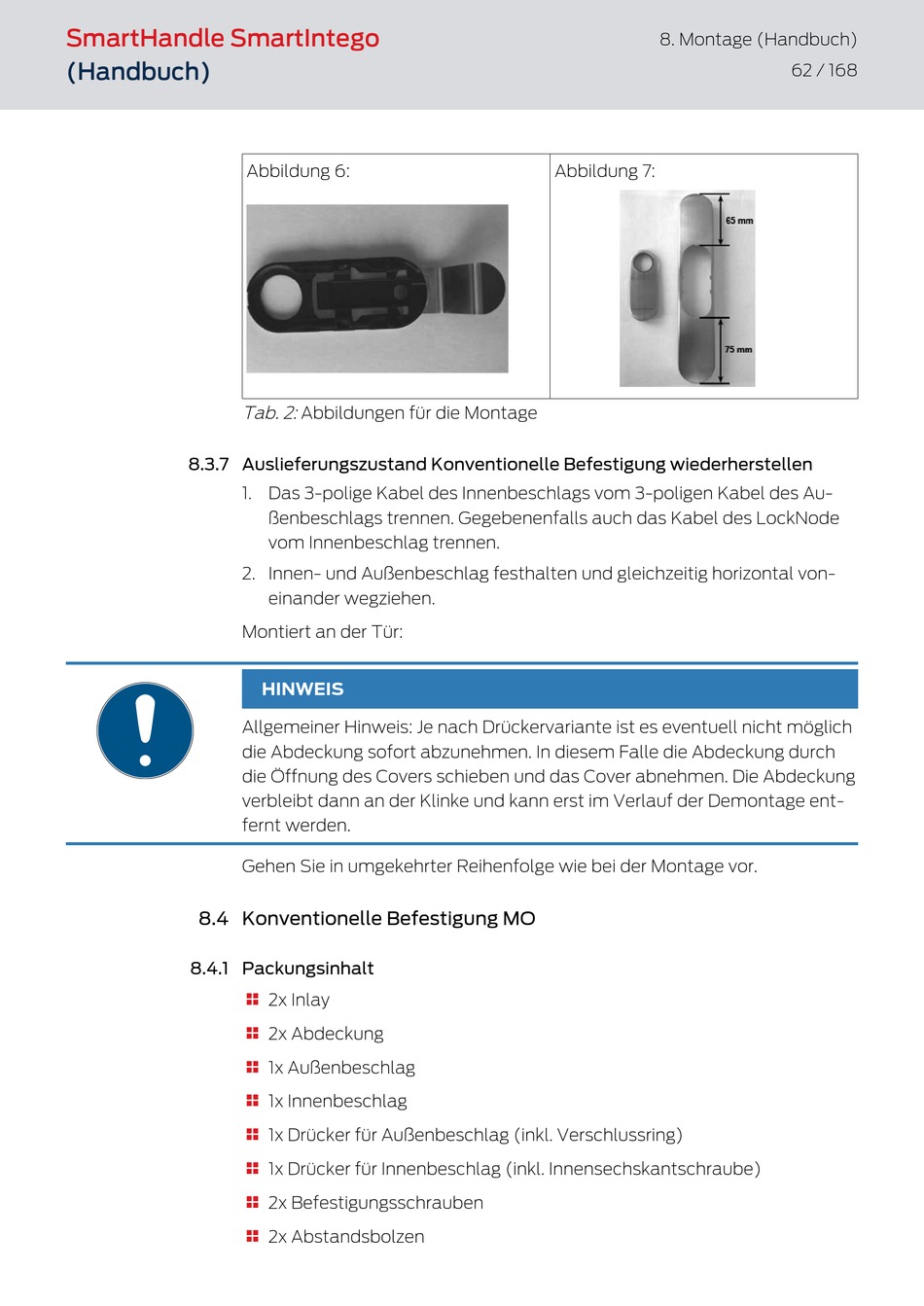

SmartHandle SmartIntego
(Handbuch)
8.3.7 Auslieferungszustand Konventionelle Befestigung wiederherstellen
8.4 Konventionelle Befestigung MO
8.4.1 Packungsinhalt
Abbildung 6:
Tab. 2: Abbildungen für die Montage
1. Das 3-polige Kabel des Innenbeschlags vom 3-poligen Kabel des Au-
ßenbeschlags trennen. Gegebenenfalls auch das Kabel des LockNode
vom Innenbeschlag trennen.
2. Innen- und Außenbeschlag festhalten und gleichzeitig horizontal von-
einander wegziehen.
Montiert an der Tür:
HINWEIS
Allgemeiner Hinweis: Je nach Drückervariante ist es eventuell nicht möglich
die Abdeckung sofort abzunehmen. In diesem Falle die Abdeckung durch
die Öffnung des Covers schieben und das Cover abnehmen. Die Abdeckung
verbleibt dann an der Klinke und kann erst im Verlauf der Demontage ent-
fernt werden.
Gehen Sie in umgekehrter Reihenfolge wie bei der Montage vor.
2x Inlay
2x Abdeckung
1x Außenbeschlag
1x Innenbeschlag
1x Drücker für Außenbeschlag (inkl. Verschlussring)
1x Drücker für Innenbeschlag (inkl. Innensechskantschraube)
2x Befestigungsschrauben
2x Abstandsbolzen
8. Montage (Handbuch)
Abbildung 7:
62 / 168
