8.8.7 Auslieferungszustand SwissRound MO wiederherstellen

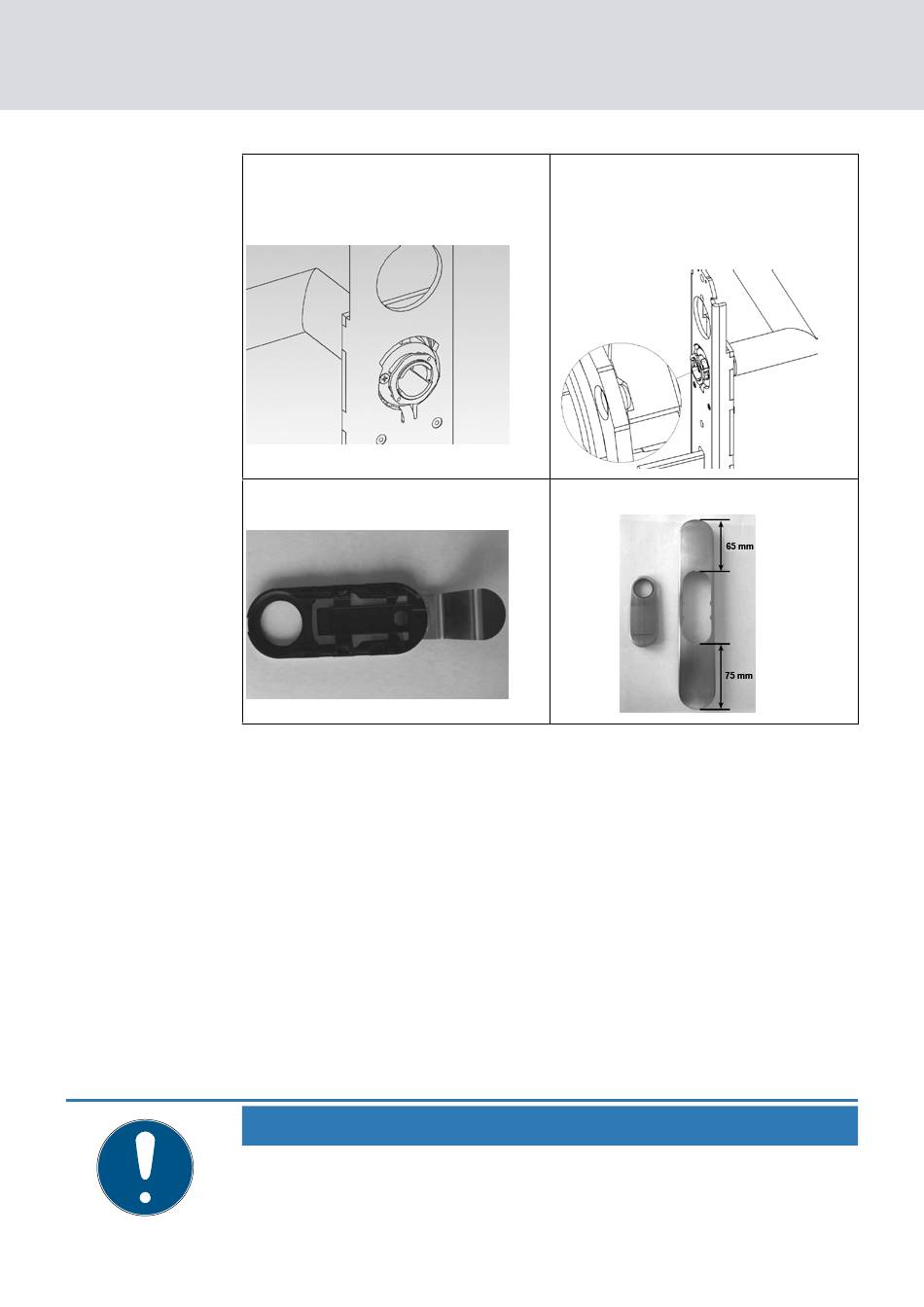

Abbildung 4:
Drückerverschluss geschlossen
Abbildung 6:
Tab. 4: Abbildungen für die Montage
1. Das 3-polige Kabel des Innenbeschlages vom 3-poligen Kabel des Au-
ßenbeschlages trennen. Gegebenenfalls auch das Kabel des LockNode
vom Innenbeschlag trennen.
2. Innen- und Außenbeschlag festhalten und gleichzeitig horizontal von-
einander wegziehen.
3. Bei Bedarf die Innensechskantschraube des Innendrückers losschrau-
ben (bitte nur soweit herausschrauben das die Schraube im Drücker ge-
fangen bleibt).
4. Innendrücker vom Innenbeschlag abziehen.
Montiert an der Tür:
HINWEIS
8. Montage (Handbuch)
Abbildung 5:
Drückerverschluss- Korrekte Positi-
on des Drückerverschlusses im ge-
schlossenen Zustand
