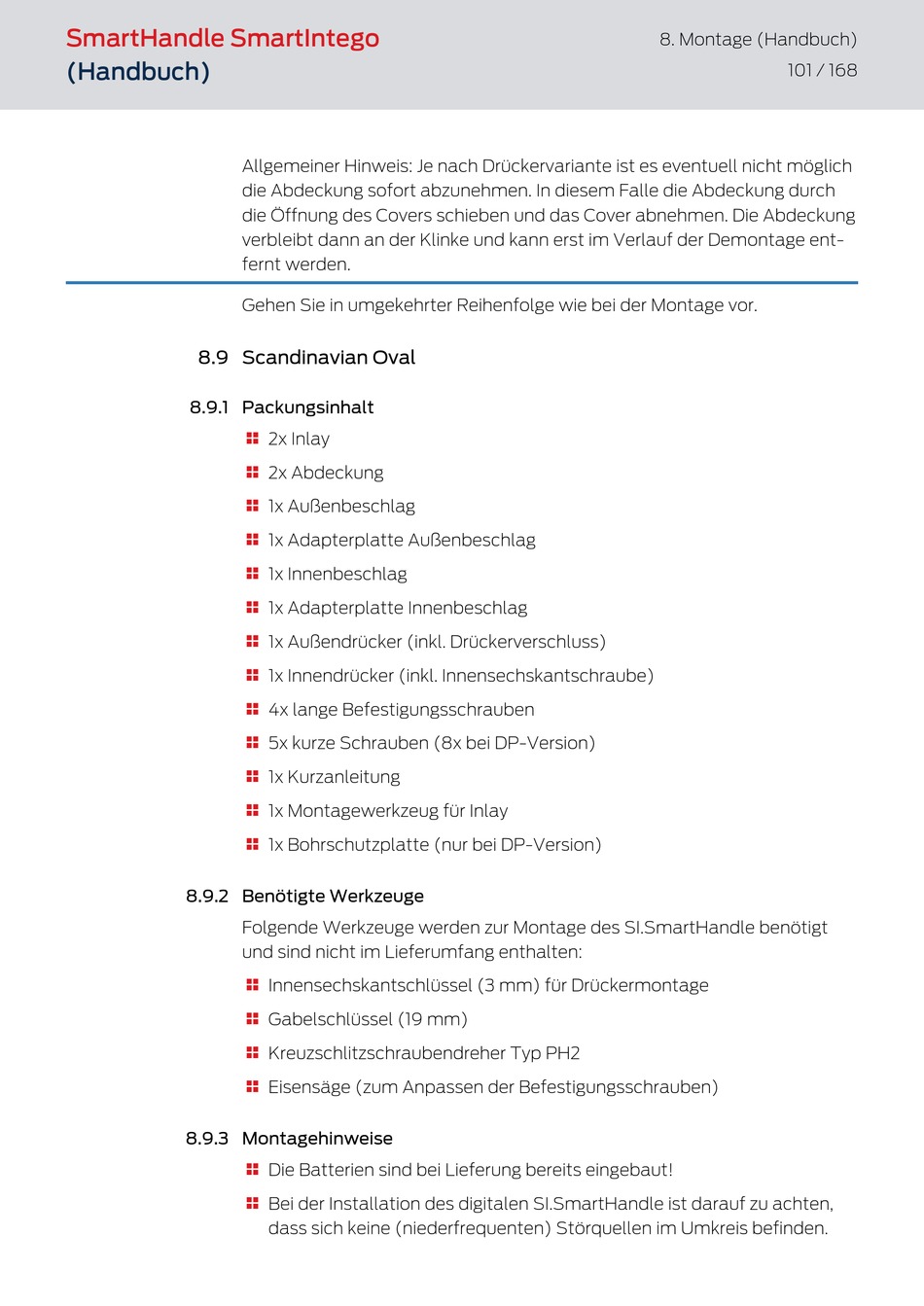

SmartHandle SmartIntego
(Handbuch)
8.9 Scandinavian Oval
8.9.1 Packungsinhalt
8.9.2 Benötigte Werkzeuge
8.9.3 Montagehinweise
Allgemeiner Hinweis: Je nach Drückervariante ist es eventuell nicht möglich
die Abdeckung sofort abzunehmen. In diesem Falle die Abdeckung durch
die Öffnung des Covers schieben und das Cover abnehmen. Die Abdeckung
verbleibt dann an der Klinke und kann erst im Verlauf der Demontage ent-
fernt werden.
Gehen Sie in umgekehrter Reihenfolge wie bei der Montage vor.
2x Inlay
2x Abdeckung
1x Außenbeschlag
1x Adapterplatte Außenbeschlag
1x Innenbeschlag
1x Adapterplatte Innenbeschlag
1x Außendrücker (inkl. Drückerverschluss)
1x Innendrücker (inkl. Innensechskantschraube)
4x lange Befestigungsschrauben
5x kurze Schrauben (8x bei DP-Version)
1x Kurzanleitung
1x Montagewerkzeug für Inlay
1x Bohrschutzplatte (nur bei DP-Version)
Folgende Werkzeuge werden zur Montage des SI.SmartHandle benötigt
und sind nicht im Lieferumfang enthalten:
Innensechskantschlüssel (3 mm) für Drückermontage
Gabelschlüssel (19 mm)
Kreuzschlitzschraubendreher Typ PH2
Eisensäge (zum Anpassen der Befestigungsschrauben)
Die Batterien sind bei Lieferung bereits eingebaut!
Bei der Installation des digitalen SI.SmartHandle ist darauf zu achten,
dass sich keine (niederfrequenten) Störquellen im Umkreis befinden.
8. Montage (Handbuch)
101 / 168
