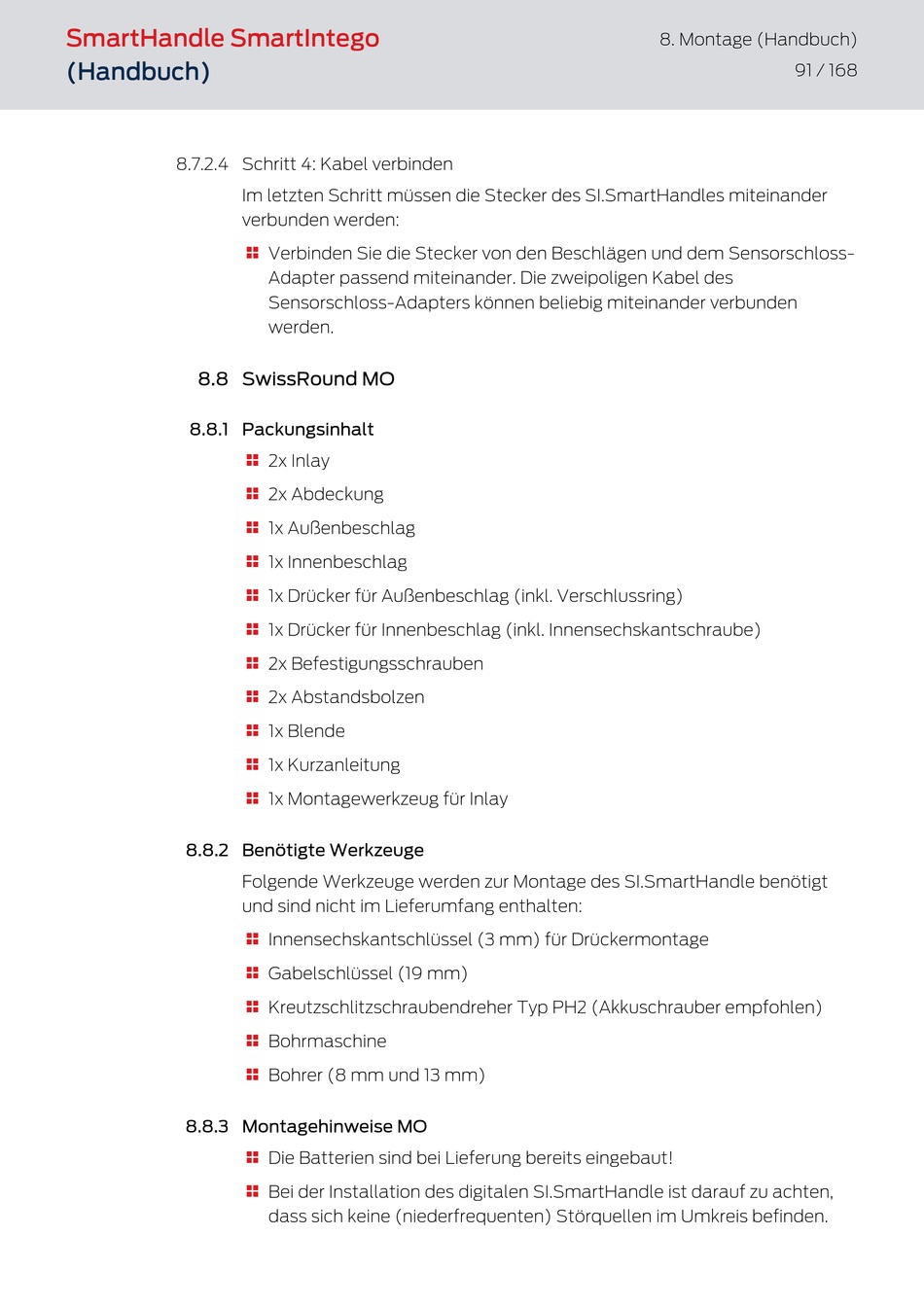

Simons Voss Technologies SmartHandle Handbuch Seite 91

SmartHandle SmartIntego
(Handbuch)
8.7.2.4 Schritt 4: Kabel verbinden
8.8 SwissRound MO
8.8.1 Packungsinhalt
8.8.2 Benötigte Werkzeuge
8.8.3 Montagehinweise MO
Im letzten Schritt müssen die Stecker des SI.SmartHandles miteinander
verbunden werden:
Verbinden Sie die Stecker von den Beschlägen und dem Sensorschloss-

Adapter passend miteinander. Die zweipoligen Kabel des
Sensorschloss-Adapters können beliebig miteinander verbunden
werden.
2x Inlay

2x Abdeckung

1x Außenbeschlag

1x Innenbeschlag

1x Drücker für Außenbeschlag (inkl. Verschlussring)

1x Drücker für Innenbeschlag (inkl. Innensechskantschraube)

2x Befestigungsschrauben

2x Abstandsbolzen

1x Blende

1x Kurzanleitung

1x Montagewerkzeug für Inlay

Folgende Werkzeuge werden zur Montage des SI.SmartHandle benötigt
und sind nicht im Lieferumfang enthalten:
Innensechskantschlüssel (3 mm) für Drückermontage

Gabelschlüssel (19 mm)

Kreutzschlitzschraubendreher Typ PH2 (Akkuschrauber empfohlen)

Bohrmaschine

Bohrer (8 mm und 13 mm)

Die Batterien sind bei Lieferung bereits eingebaut!

Bei der Installation des digitalen SI.SmartHandle ist darauf zu achten,

dass sich keine (niederfrequenten) Störquellen im Umkreis befinden.
8. Montage (Handbuch)
91 / 168
