Simons Voss Technologies SmartHandle Handbuch Seite 52

SmartHandle SmartIntego
(Handbuch)
8.2.4.5 Schritt 4: Montage der Beschläge

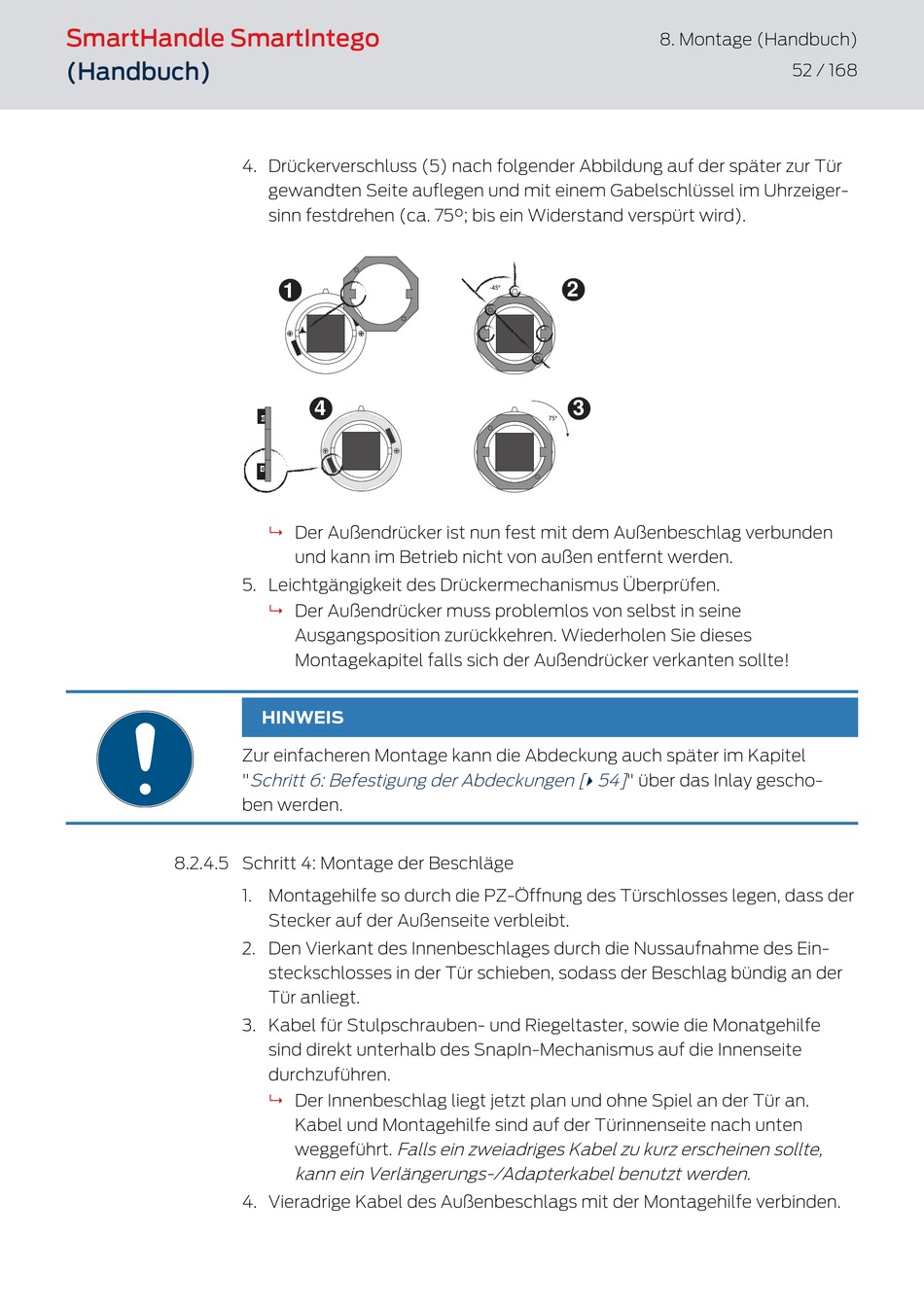

4. Drückerverschluss (5) nach folgender Abbildung auf der später zur Tür
gewandten Seite auflegen und mit einem Gabelschlüssel im Uhrzeiger-
sinn festdrehen (ca. 75°; bis ein Widerstand verspürt wird).
1
4
9 Der Außendrücker ist nun fest mit dem Außenbeschlag verbunden
und kann im Betrieb nicht von außen entfernt werden.
5. Leichtgängigkeit des Drückermechanismus Überprüfen.
Der Außendrücker muss problemlos von selbst in seine
9
Ausgangsposition zurückkehren. Wiederholen Sie dieses
Montagekapitel falls sich der Außendrücker verkanten sollte!
HINWEIS
Zur einfacheren Montage kann die Abdeckung auch später im Kapitel
" Schritt 6: Befestigung der Abdeckungen [
ben werden.
1. Montagehilfe so durch die PZ-Öffnung des Türschlosses legen, dass der
Stecker auf der Außenseite verbleibt.
2. Den Vierkant des Innenbeschlages durch die Nussaufnahme des Ein-
steckschlosses in der Tür schieben, sodass der Beschlag bündig an der
Tür anliegt.
3. Kabel für Stulpschrauben- und Riegeltaster, sowie die Monatgehilfe
sind direkt unterhalb des SnapIn-Mechanismus auf die Innenseite
durchzuführen.
9 Der Innenbeschlag liegt jetzt plan und ohne Spiel an der Tür an.
Kabel und Montagehilfe sind auf der Türinnenseite nach unten
weggeführt. Falls ein zweiadriges Kabel zu kurz erscheinen sollte,
kann ein Verlängerungs-/Adapterkabel benutzt werden.
4. Vieradrige Kabel des Außenbeschlags mit der Montagehilfe verbinden.
8. Montage (Handbuch)
2
-45°
3
75°
54] " über das Inlay gescho-
}
52 / 168
