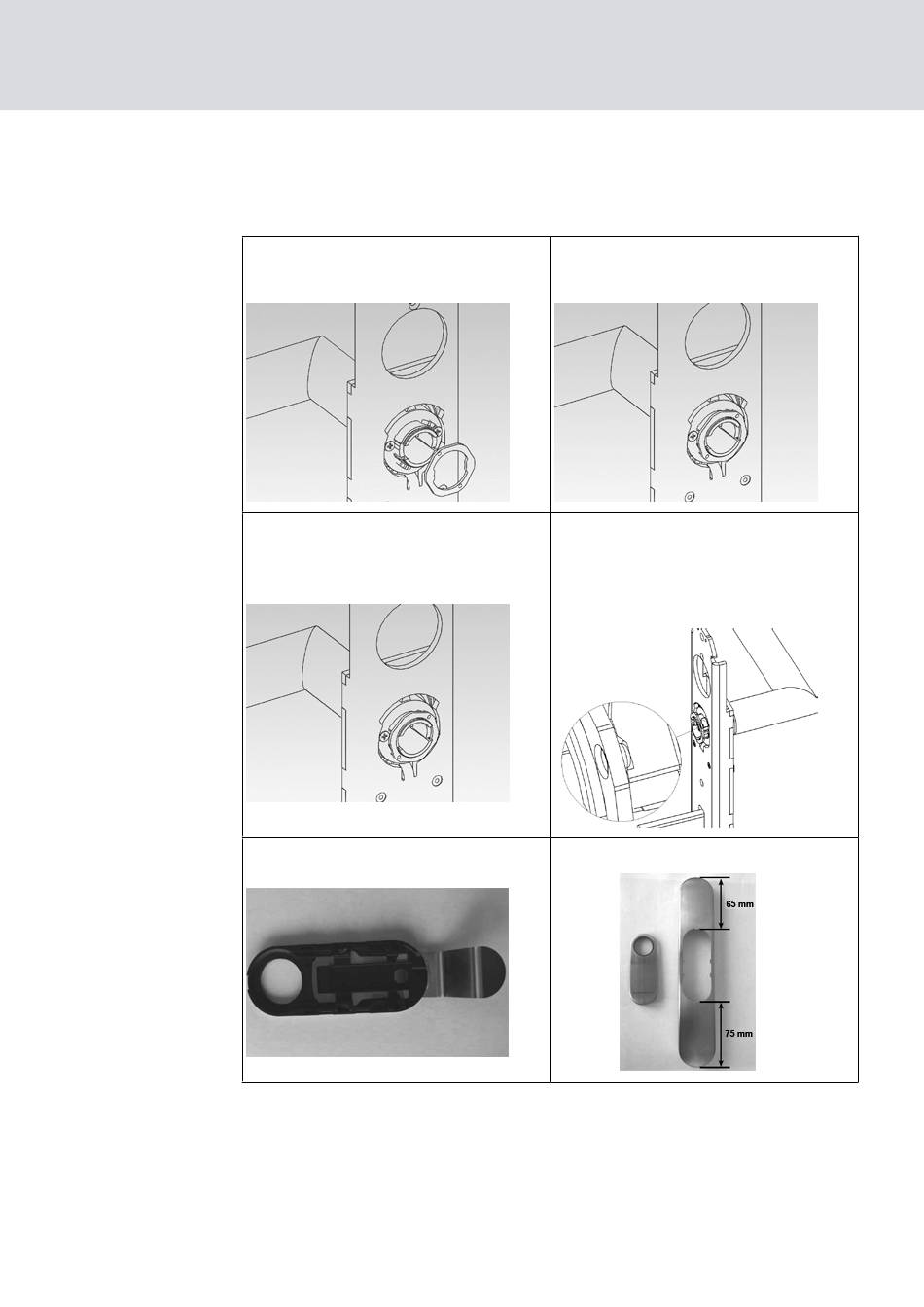

8.4.6 Abbildungen Konventionelle Befestigung
8.4.7 Auslieferungszustand Konventionelle Befestigung MO wiederherstellen
38.Das Inlay (1) vorsichtig in die Abdeckung (2) einklicken.
Abbildung 2:
Drückerverschluss
Abbildung 4:
Drückerverschluss geschlossen
Abbildung 6:
Tab. 3: Abbildungen für die Montage
1. Das 3-polige Kabel des Innenbeschlags vom 3-poligen Kabel des Au-
ßenbeschlags trennen. Gegebenenfalls auch das Kabel des LockNode
vom Innenbeschlag trennen.
8. Montage (Handbuch)
Abbildung 3:
Drückerverschluss offen
Abbildung 5:
Drückerverschluss- Korrekte Positi-
on des Drückerverschlusses im ge-
schlossenen Zustand
Abbildung 7:
