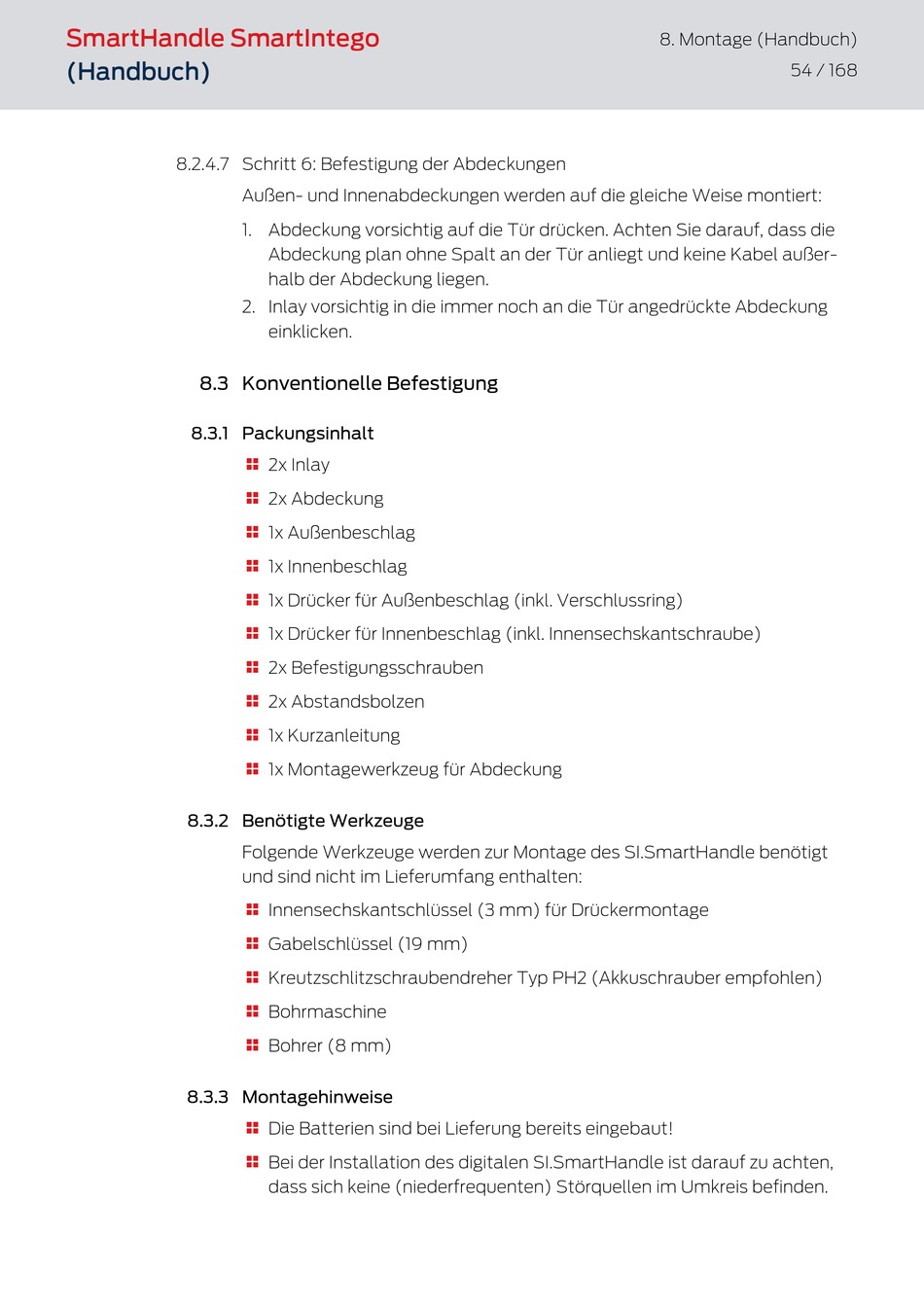

SmartHandle SmartIntego
(Handbuch)
8.2.4.7 Schritt 6: Befestigung der Abdeckungen
8.3 Konventionelle Befestigung
8.3.1 Packungsinhalt
8.3.2 Benötigte Werkzeuge
8.3.3 Montagehinweise
Außen- und Innenabdeckungen werden auf die gleiche Weise montiert:
1. Abdeckung vorsichtig auf die Tür drücken. Achten Sie darauf, dass die
Abdeckung plan ohne Spalt an der Tür anliegt und keine Kabel außer-
halb der Abdeckung liegen.
2. Inlay vorsichtig in die immer noch an die Tür angedrückte Abdeckung
einklicken.
2x Inlay

2x Abdeckung

1x Außenbeschlag

1x Innenbeschlag

1x Drücker für Außenbeschlag (inkl. Verschlussring)

1x Drücker für Innenbeschlag (inkl. Innensechskantschraube)

2x Befestigungsschrauben

2x Abstandsbolzen

1x Kurzanleitung

1x Montagewerkzeug für Abdeckung

Folgende Werkzeuge werden zur Montage des SI.SmartHandle benötigt
und sind nicht im Lieferumfang enthalten:
Innensechskantschlüssel (3 mm) für Drückermontage

Gabelschlüssel (19 mm)

Kreutzschlitzschraubendreher Typ PH2 (Akkuschrauber empfohlen)

Bohrmaschine

Bohrer (8 mm)

Die Batterien sind bei Lieferung bereits eingebaut!

Bei der Installation des digitalen SI.SmartHandle ist darauf zu achten,

dass sich keine (niederfrequenten) Störquellen im Umkreis befinden.
8. Montage (Handbuch)
