8.9.5 Konventionelle Befestigung ScandinavianOval DP
34.Das Inlay (17) vorsichtig in die Abdeckung (16) einklicken.
35.Abdeckung (2) über den Außendrücker (3) schieben. Das Cover dient
als Antenne für den LockNode.
36.Das Inlay (1) vorsichtig durch die Öffnung der Außenabdeckung (2)
schieben.
37. Die Abdeckung (2) auf den Außenbeschlag (4) schieben, so dass dieses
bündig an der Tür anliegt. Die Abdeckung ist nicht symmetrisch, bitte
auf die Kennzeichnung achten.
38.Das Inlay (1) vorsichtig in die Abdeckung (2) einklicken.

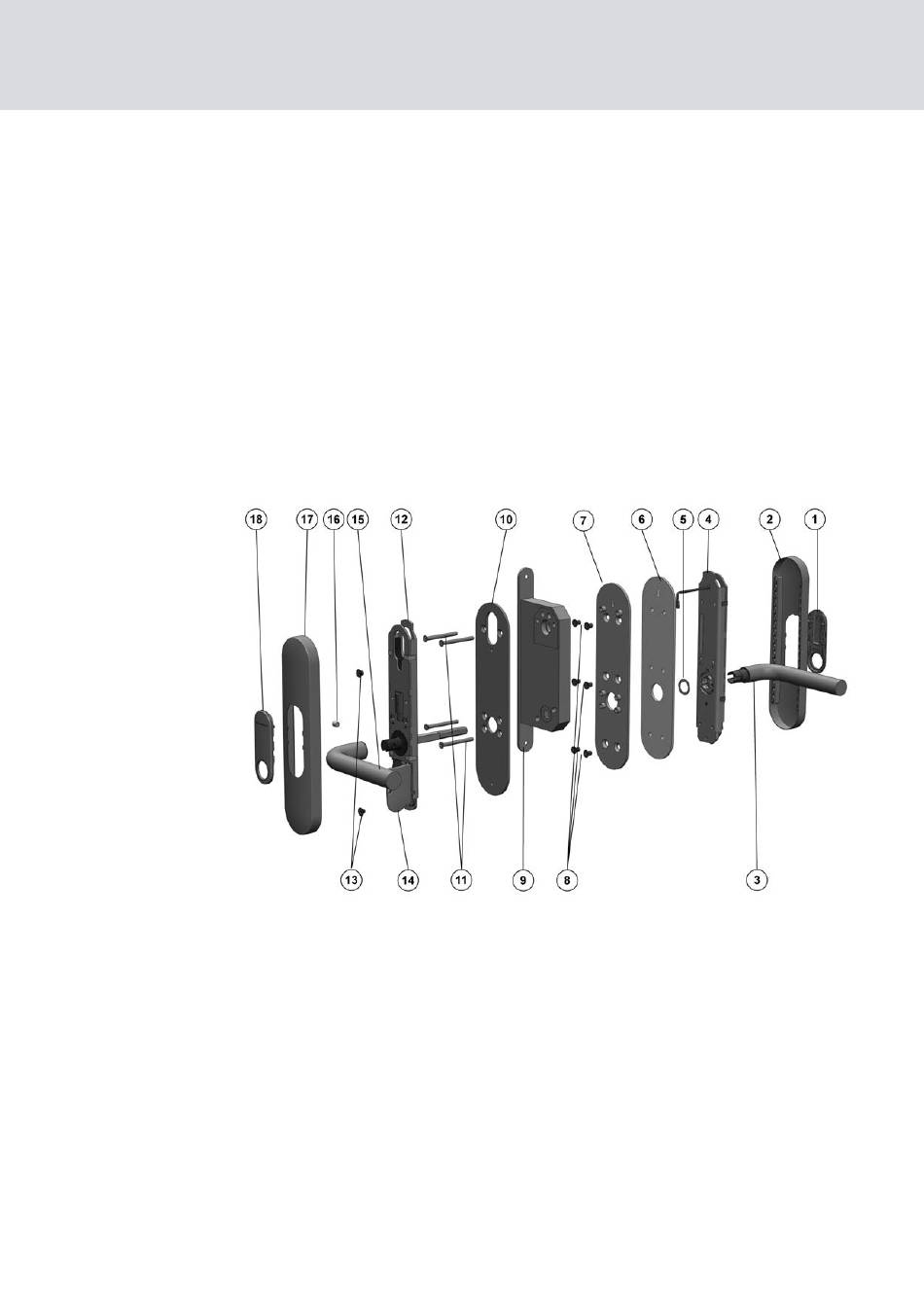

Legende:
1. Inlay
2. Abdeckung
3. Außendrücker
4. Außenbeschlag
5. Drückerverschluss
6. Bohrschutzplatte
7. Adapterplatte Außenseite
8. Schrauben
9. Türschloss (nicht im Lieferumfang enthalten!)
