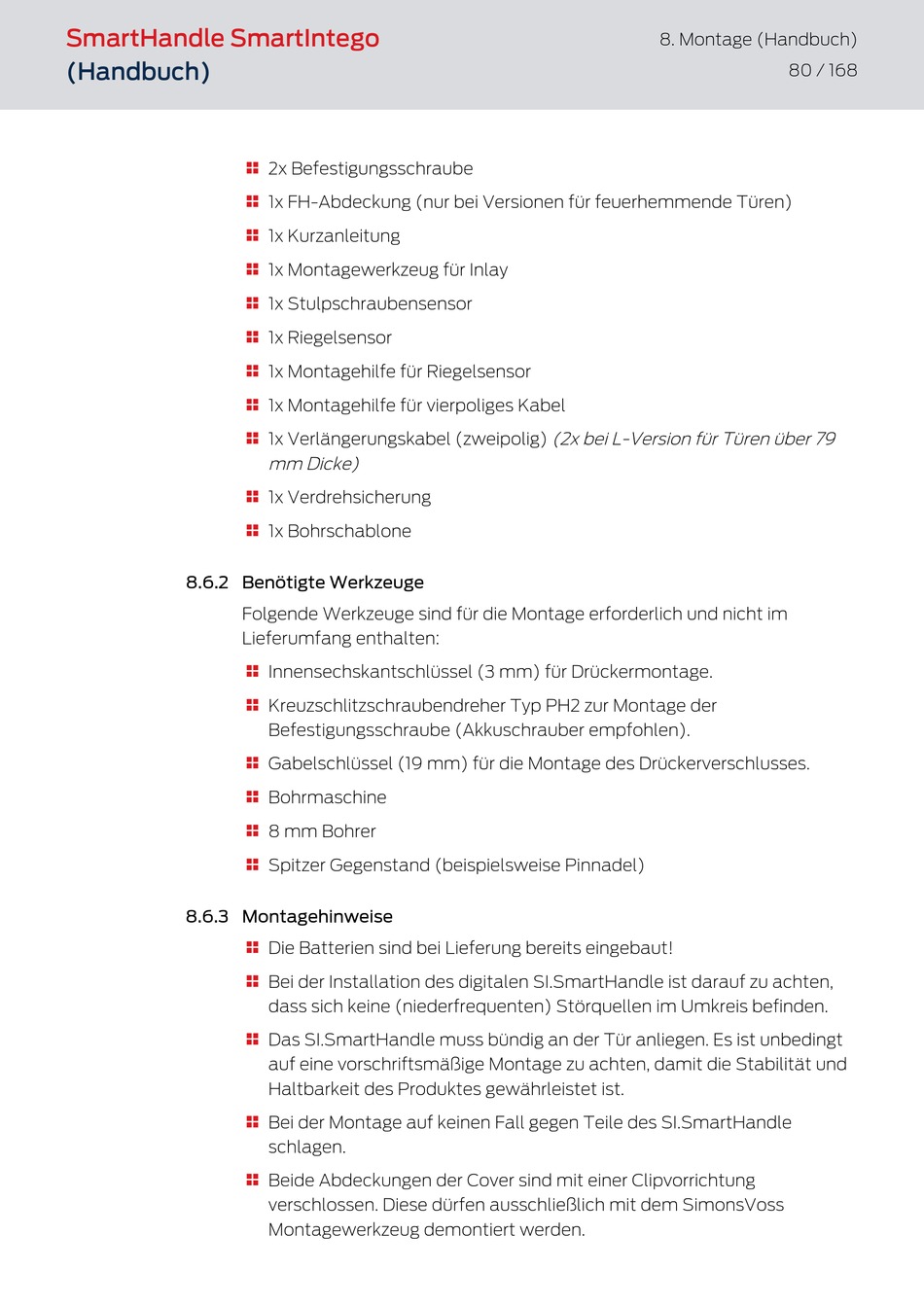

Simons Voss Technologies SmartHandle Handbuch Seite 80

SmartHandle SmartIntego
(Handbuch)
8.6.2 Benötigte Werkzeuge
8.6.3 Montagehinweise
2x Befestigungsschraube

1x FH-Abdeckung (nur bei Versionen für feuerhemmende Türen)

1x Kurzanleitung

1x Montagewerkzeug für Inlay

1x Stulpschraubensensor

1x Riegelsensor

1x Montagehilfe für Riegelsensor

1x Montagehilfe für vierpoliges Kabel

1x Verlängerungskabel (zweipolig) (2x bei L-Version für Türen über 79

mm Dicke)
1x Verdrehsicherung

1x Bohrschablone

Folgende Werkzeuge sind für die Montage erforderlich und nicht im
Lieferumfang enthalten:
Innensechskantschlüssel (3 mm) für Drückermontage.

Kreuzschlitzschraubendreher Typ PH2 zur Montage der

Befestigungsschraube (Akkuschrauber empfohlen).
Gabelschlüssel (19 mm) für die Montage des Drückerverschlusses.

Bohrmaschine

8 mm Bohrer

Spitzer Gegenstand (beispielsweise Pinnadel)

Die Batterien sind bei Lieferung bereits eingebaut!

Bei der Installation des digitalen SI.SmartHandle ist darauf zu achten,

dass sich keine (niederfrequenten) Störquellen im Umkreis befinden.
Das SI.SmartHandle muss bündig an der Tür anliegen. Es ist unbedingt

auf eine vorschriftsmäßige Montage zu achten, damit die Stabilität und
Haltbarkeit des Produktes gewährleistet ist.
Bei der Montage auf keinen Fall gegen Teile des SI.SmartHandle

schlagen.
Beide Abdeckungen der Cover sind mit einer Clipvorrichtung

verschlossen. Diese dürfen ausschließlich mit dem SimonsVoss
Montagewerkzeug demontiert werden.
8. Montage (Handbuch)
80 / 168
