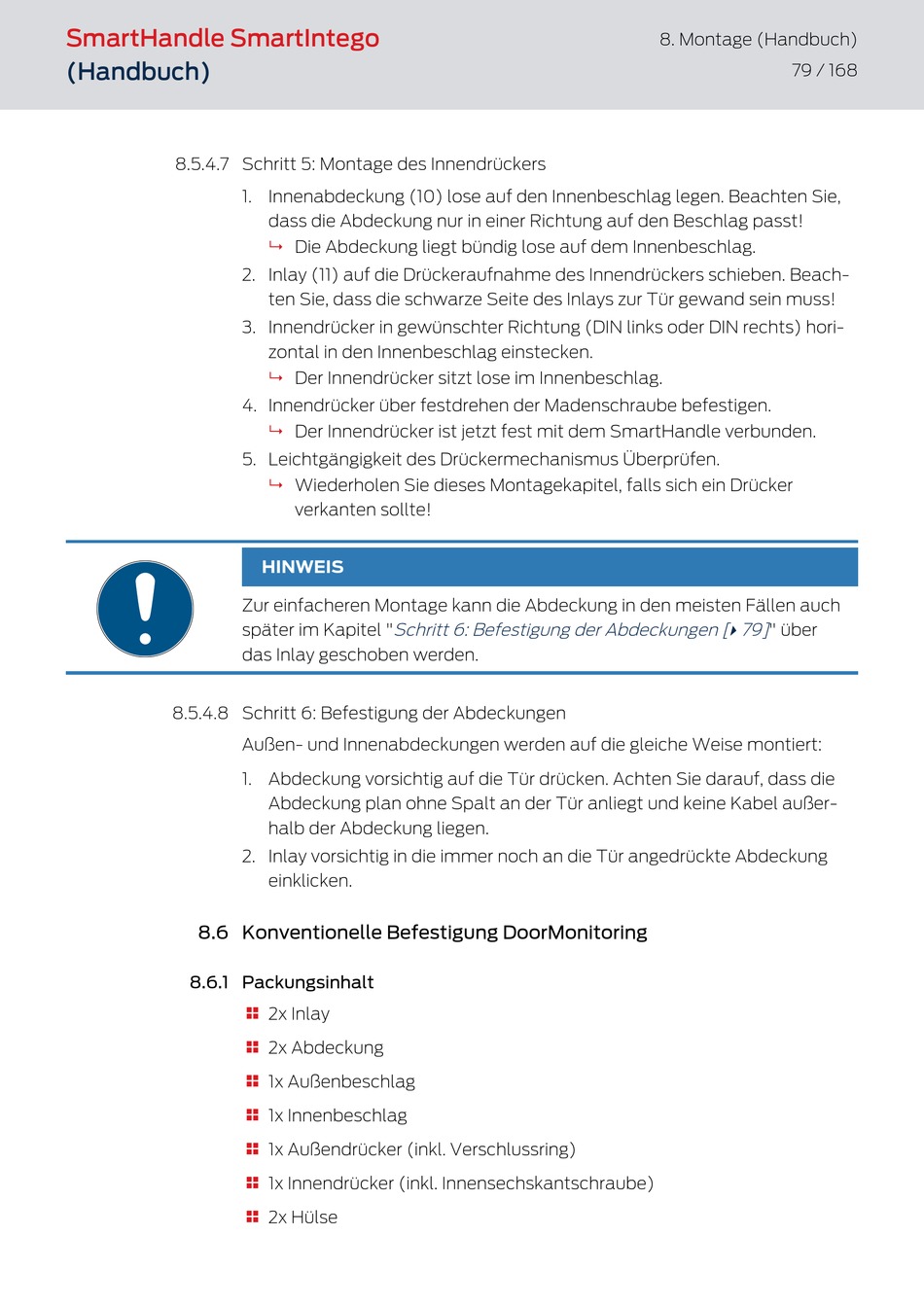

SmartHandle SmartIntego
(Handbuch)
8.5.4.7 Schritt 5: Montage des Innendrückers
8.5.4.8 Schritt 6: Befestigung der Abdeckungen
8.6 Konventionelle Befestigung DoorMonitoring
8.6.1 Packungsinhalt
1. Innenabdeckung (10) lose auf den Innenbeschlag legen. Beachten Sie,
dass die Abdeckung nur in einer Richtung auf den Beschlag passt!
9 Die Abdeckung liegt bündig lose auf dem Innenbeschlag.
2. Inlay (11) auf die Drückeraufnahme des Innendrückers schieben. Beach-
ten Sie, dass die schwarze Seite des Inlays zur Tür gewand sein muss!
3. Innendrücker in gewünschter Richtung (DIN links oder DIN rechts) hori-
zontal in den Innenbeschlag einstecken.
Der Innendrücker sitzt lose im Innenbeschlag.
9
4. Innendrücker über festdrehen der Madenschraube befestigen.
9 Der Innendrücker ist jetzt fest mit dem SmartHandle verbunden.
5. Leichtgängigkeit des Drückermechanismus Überprüfen.
Wiederholen Sie dieses Montagekapitel, falls sich ein Drücker
9
verkanten sollte!
HINWEIS
Zur einfacheren Montage kann die Abdeckung in den meisten Fällen auch
Schritt 6: Befestigung der Abdeckungen [
später im Kapitel "
das Inlay geschoben werden.
Außen- und Innenabdeckungen werden auf die gleiche Weise montiert:
1. Abdeckung vorsichtig auf die Tür drücken. Achten Sie darauf, dass die
Abdeckung plan ohne Spalt an der Tür anliegt und keine Kabel außer-
halb der Abdeckung liegen.
2. Inlay vorsichtig in die immer noch an die Tür angedrückte Abdeckung
einklicken.
2x Inlay

2x Abdeckung

1x Außenbeschlag

1x Innenbeschlag

1x Außendrücker (inkl. Verschlussring)

1x Innendrücker (inkl. Innensechskantschraube)

2x Hülse

8. Montage (Handbuch)
79 / 168
79]
