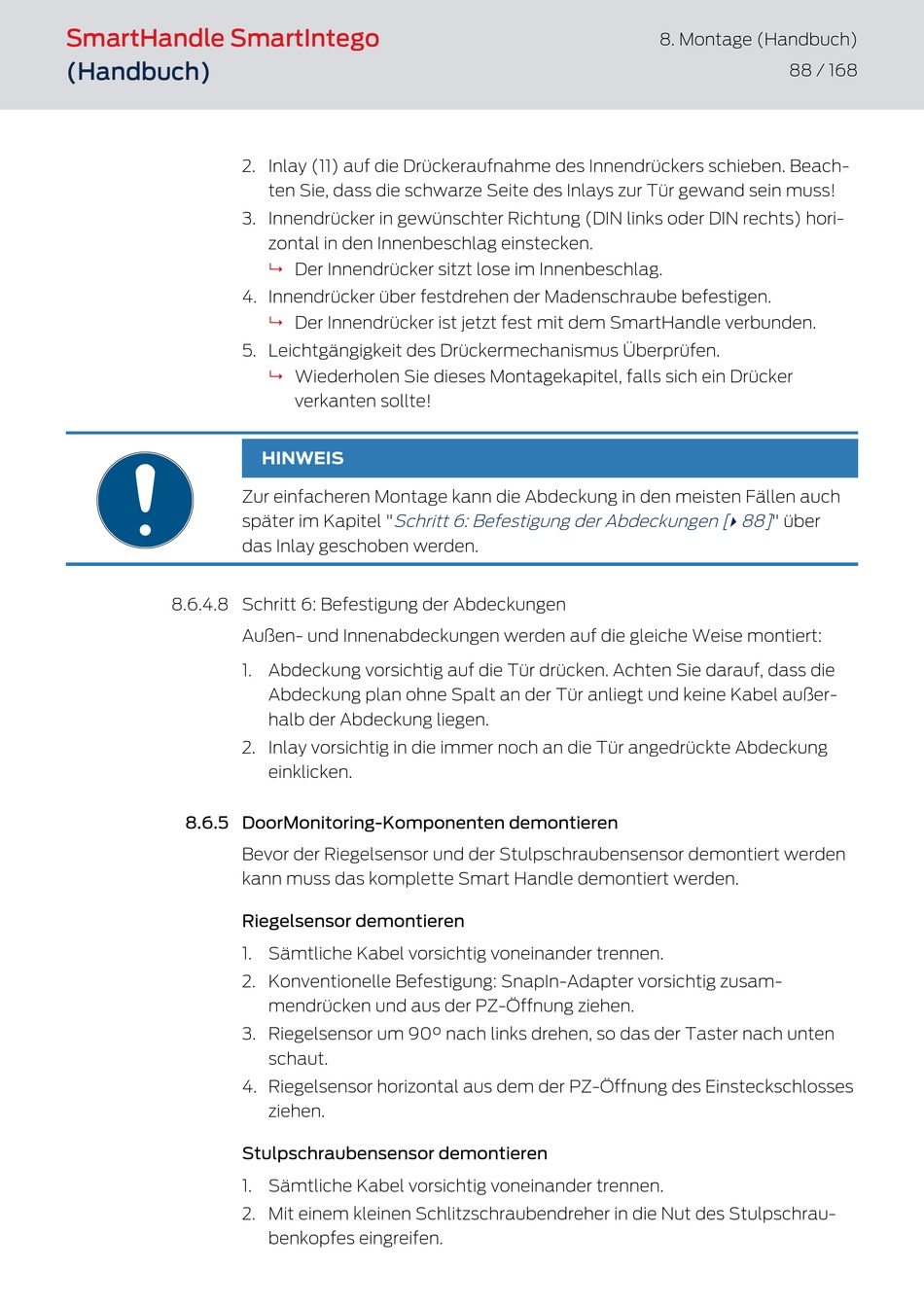

Simons Voss Technologies SmartHandle Handbuch Seite 88

SmartHandle SmartIntego
(Handbuch)
8.6.4.8 Schritt 6: Befestigung der Abdeckungen
8.6.5 DoorMonitoring-Komponenten demontieren
2. Inlay (11) auf die Drückeraufnahme des Innendrückers schieben. Beach-
ten Sie, dass die schwarze Seite des Inlays zur Tür gewand sein muss!
3. Innendrücker in gewünschter Richtung (DIN links oder DIN rechts) hori-
zontal in den Innenbeschlag einstecken.
9 Der Innendrücker sitzt lose im Innenbeschlag.
4. Innendrücker über festdrehen der Madenschraube befestigen.
9 Der Innendrücker ist jetzt fest mit dem SmartHandle verbunden.
5. Leichtgängigkeit des Drückermechanismus Überprüfen.
Wiederholen Sie dieses Montagekapitel, falls sich ein Drücker
9
verkanten sollte!
HINWEIS
Zur einfacheren Montage kann die Abdeckung in den meisten Fällen auch
später im Kapitel " Schritt 6: Befestigung der Abdeckungen [
das Inlay geschoben werden.
Außen- und Innenabdeckungen werden auf die gleiche Weise montiert:
1. Abdeckung vorsichtig auf die Tür drücken. Achten Sie darauf, dass die
Abdeckung plan ohne Spalt an der Tür anliegt und keine Kabel außer-
halb der Abdeckung liegen.
2. Inlay vorsichtig in die immer noch an die Tür angedrückte Abdeckung
einklicken.
Bevor der Riegelsensor und der Stulpschraubensensor demontiert werden
kann muss das komplette Smart Handle demontiert werden.
Riegelsensor demontieren
1. Sämtliche Kabel vorsichtig voneinander trennen.
2. Konventionelle Befestigung: SnapIn-Adapter vorsichtig zusam-
mendrücken und aus der PZ-Öffnung ziehen.
3. Riegelsensor um 90° nach links drehen, so das der Taster nach unten
schaut.
4. Riegelsensor horizontal aus dem der PZ-Öffnung des Einsteckschlosses
ziehen.
Stulpschraubensensor demontieren
1. Sämtliche Kabel vorsichtig voneinander trennen.
2. Mit einem kleinen Schlitzschraubendreher in die Nut des Stulpschrau-
benkopfes eingreifen.
8. Montage (Handbuch)
88 / 168
88] " über
}
