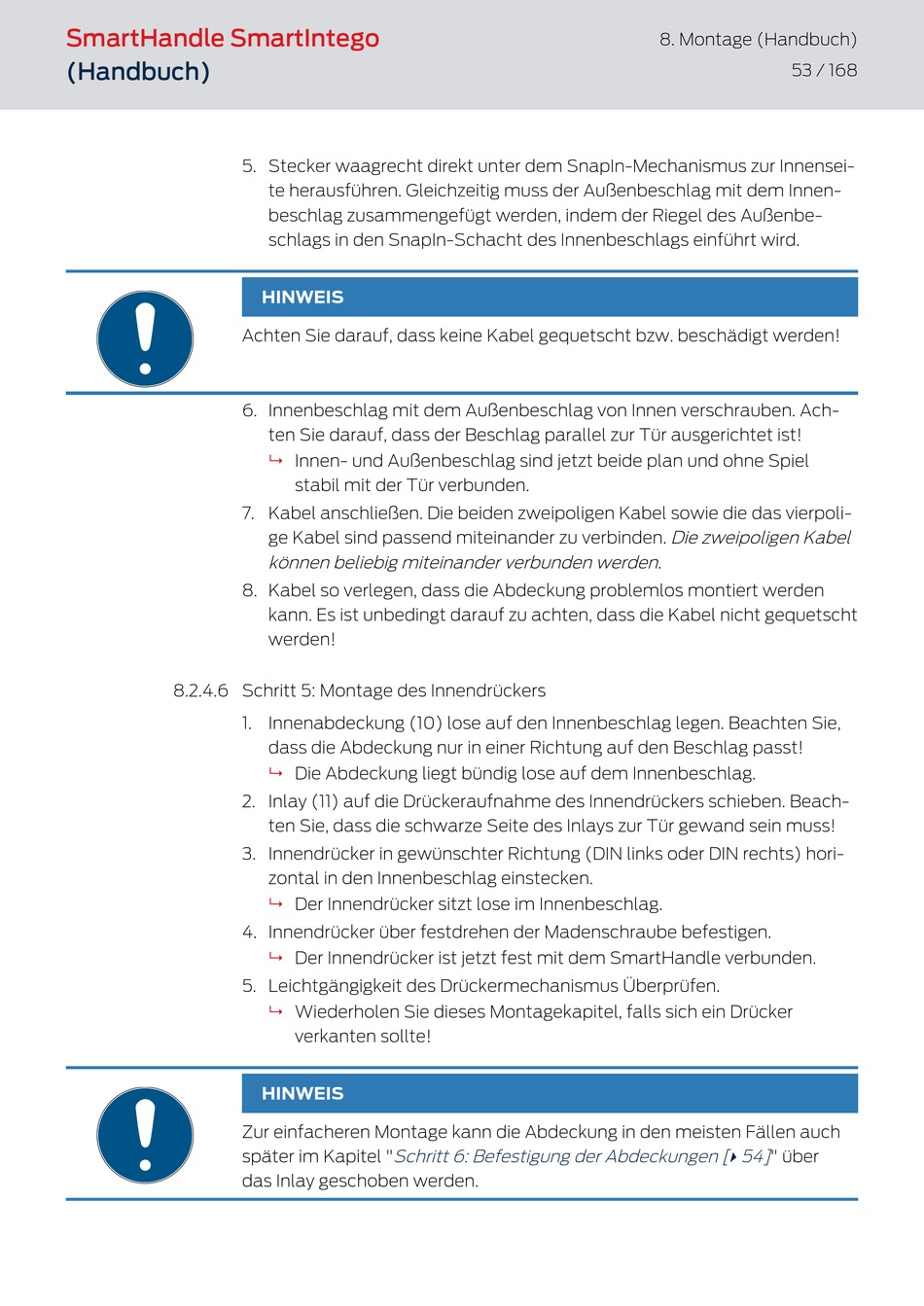

SmartHandle SmartIntego
(Handbuch)
8.2.4.6 Schritt 5: Montage des Innendrückers
5. Stecker waagrecht direkt unter dem SnapIn-Mechanismus zur Innensei-
te herausführen. Gleichzeitig muss der Außenbeschlag mit dem Innen-
beschlag zusammengefügt werden, indem der Riegel des Außenbe-
schlags in den SnapIn-Schacht des Innenbeschlags einführt wird.
HINWEIS
Achten Sie darauf, dass keine Kabel gequetscht bzw. beschädigt werden!
6. Innenbeschlag mit dem Außenbeschlag von Innen verschrauben. Ach-
ten Sie darauf, dass der Beschlag parallel zur Tür ausgerichtet ist!
9 Innen- und Außenbeschlag sind jetzt beide plan und ohne Spiel
stabil mit der Tür verbunden.
7. Kabel anschließen. Die beiden zweipoligen Kabel sowie die das vierpoli-
ge Kabel sind passend miteinander zu verbinden. Die zweipoligen Kabel
können beliebig miteinander verbunden werden.
8. Kabel so verlegen, dass die Abdeckung problemlos montiert werden
kann. Es ist unbedingt darauf zu achten, dass die Kabel nicht gequetscht
werden!
1. Innenabdeckung (10) lose auf den Innenbeschlag legen. Beachten Sie,
dass die Abdeckung nur in einer Richtung auf den Beschlag passt!
Die Abdeckung liegt bündig lose auf dem Innenbeschlag.
9
2. Inlay (11) auf die Drückeraufnahme des Innendrückers schieben. Beach-
ten Sie, dass die schwarze Seite des Inlays zur Tür gewand sein muss!
3. Innendrücker in gewünschter Richtung (DIN links oder DIN rechts) hori-
zontal in den Innenbeschlag einstecken.
9 Der Innendrücker sitzt lose im Innenbeschlag.
4. Innendrücker über festdrehen der Madenschraube befestigen.
Der Innendrücker ist jetzt fest mit dem SmartHandle verbunden.
9
5. Leichtgängigkeit des Drückermechanismus Überprüfen.
9 Wiederholen Sie dieses Montagekapitel, falls sich ein Drücker
verkanten sollte!
HINWEIS
Zur einfacheren Montage kann die Abdeckung in den meisten Fällen auch
später im Kapitel " Schritt 6: Befestigung der Abdeckungen [
das Inlay geschoben werden.
8. Montage (Handbuch)
53 / 168
54] " über
}
