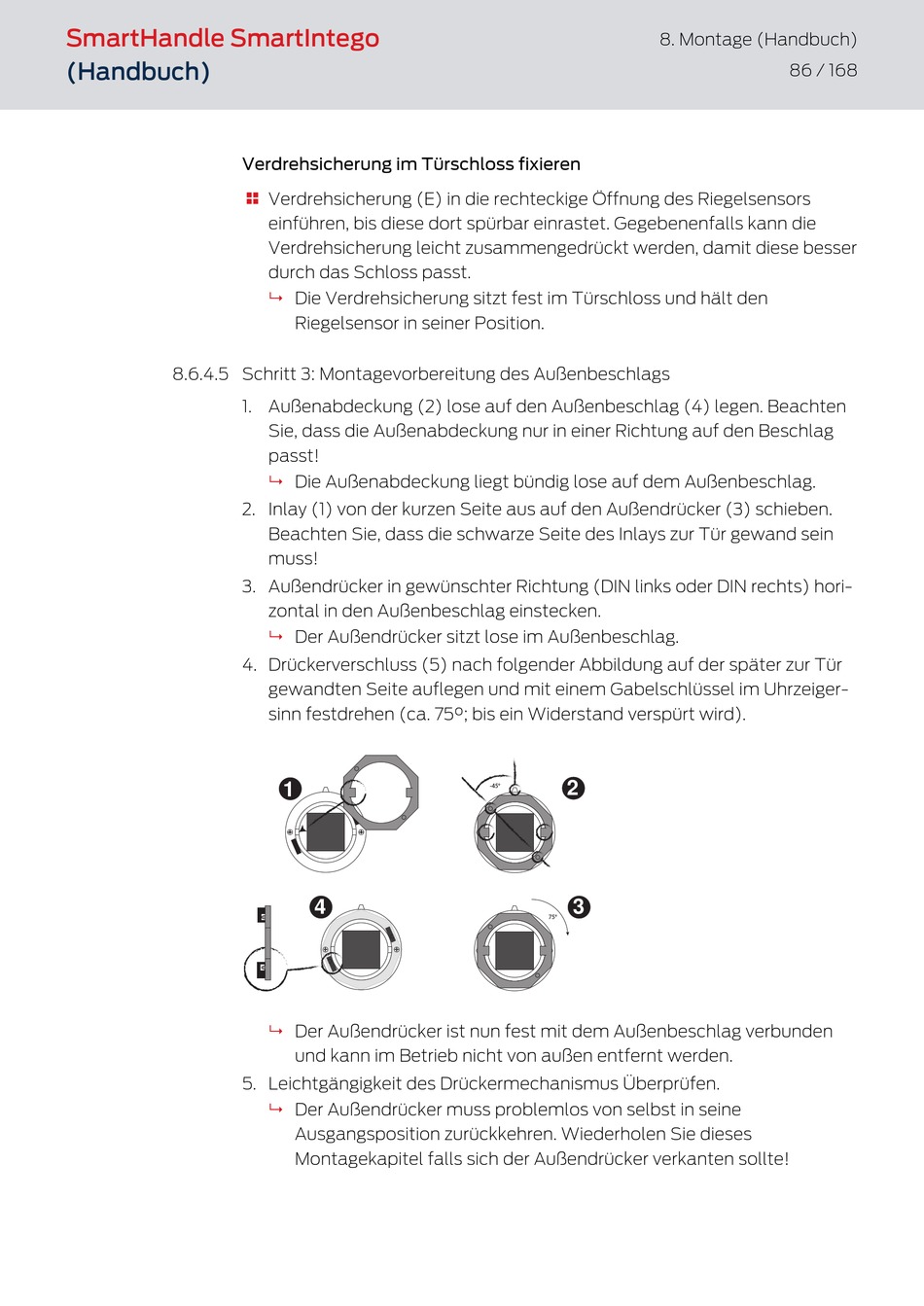

SmartHandle SmartIntego
(Handbuch)
8.6.4.5 Schritt 3: Montagevorbereitung des Außenbeschlags
Verdrehsicherung im Türschloss fixieren
Verdrehsicherung (E) in die rechteckige Öffnung des Riegelsensors

einführen, bis diese dort spürbar einrastet. Gegebenenfalls kann die
Verdrehsicherung leicht zusammengedrückt werden, damit diese besser
durch das Schloss passt.
9 Die Verdrehsicherung sitzt fest im Türschloss und hält den
Riegelsensor in seiner Position.
1. Außenabdeckung (2) lose auf den Außenbeschlag (4) legen. Beachten
Sie, dass die Außenabdeckung nur in einer Richtung auf den Beschlag
passt!
Die Außenabdeckung liegt bündig lose auf dem Außenbeschlag.
9
2. Inlay (1) von der kurzen Seite aus auf den Außendrücker (3) schieben.
Beachten Sie, dass die schwarze Seite des Inlays zur Tür gewand sein
muss!
3. Außendrücker in gewünschter Richtung (DIN links oder DIN rechts) hori-
zontal in den Außenbeschlag einstecken.
Der Außendrücker sitzt lose im Außenbeschlag.
9
4. Drückerverschluss (5) nach folgender Abbildung auf der später zur Tür
gewandten Seite auflegen und mit einem Gabelschlüssel im Uhrzeiger-
sinn festdrehen (ca. 75°; bis ein Widerstand verspürt wird).
1
4
9 Der Außendrücker ist nun fest mit dem Außenbeschlag verbunden
und kann im Betrieb nicht von außen entfernt werden.
5. Leichtgängigkeit des Drückermechanismus Überprüfen.
Der Außendrücker muss problemlos von selbst in seine
9
Ausgangsposition zurückkehren. Wiederholen Sie dieses
Montagekapitel falls sich der Außendrücker verkanten sollte!
8. Montage (Handbuch)
2
-45°
3
75°
86 / 168
