SmartHandle SmartIntego
(Handbuch)
8.1.7 Auslieferungszustand SnapIn wiederherstellen

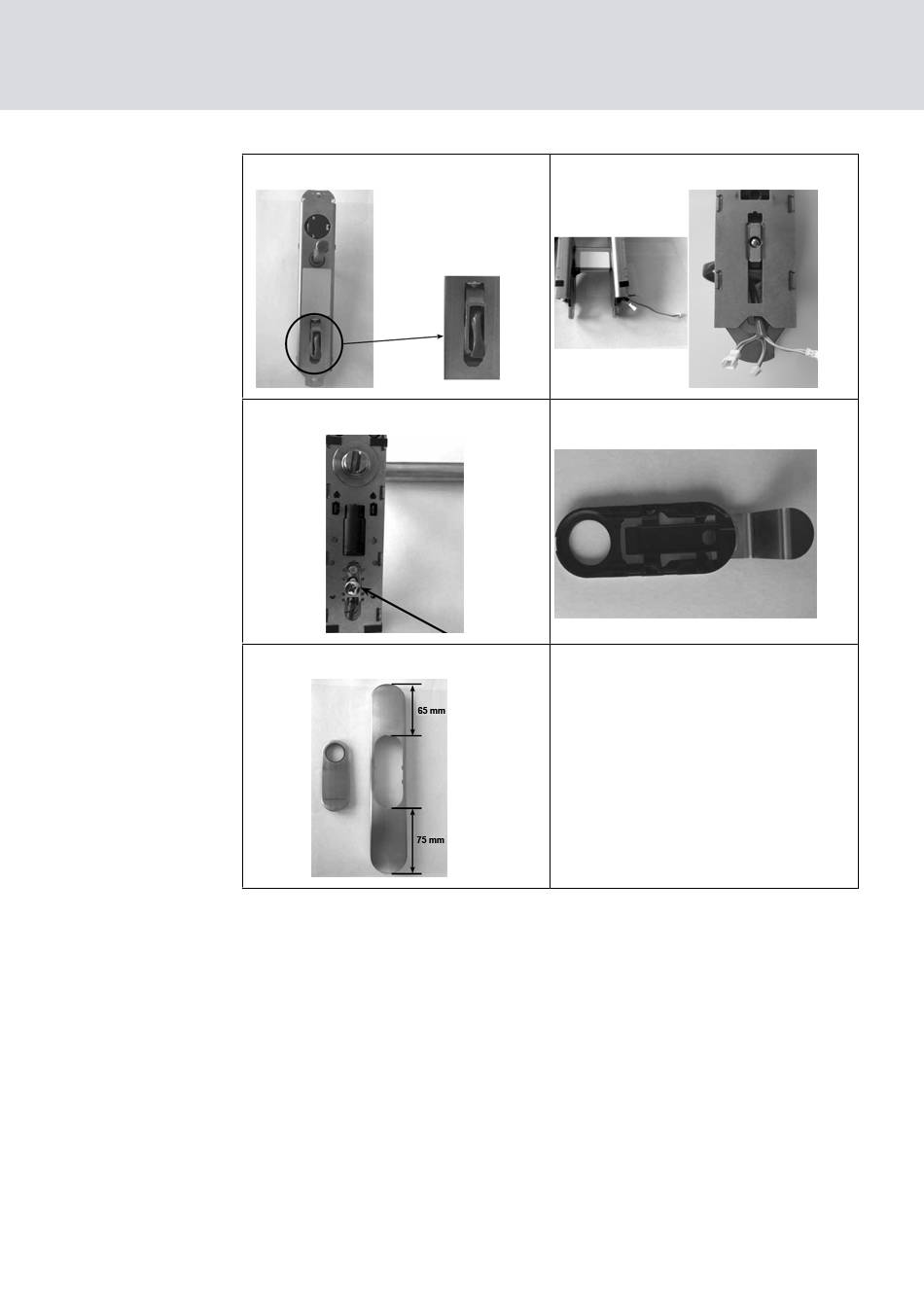

Abbildung 6:
Abbildung 8:
Abbildung 10:
Tab. 1: Abbildungen für die Montage
1. Das 3-polige Kabel des Innenbeschlages vom 3-poligen Kabel des Au-
ßenbeschlages trennen. Gegebenenfalls auch das Kabel des LockNode
vom Innenbeschlag trennen.
2. Befestigungsschraube (9) am Innenbeschlag (8) ca. 1 cm heraus-
schrauben.
3. Um die Verspannung des SnapIn Mechanismus (7) zu lösen, mit einem
weichen Gegenstand auf die Befestigungsschraube (9) klopfen.
4. Befestigungsschraube (9) komplett herausschrauben.
5. Innen- und Außenbeschlag festhalten und gleichzeitig vorsichtig hori-
zontal voneinander wegziehen.
8. Montage (Handbuch)
Abbildung 7:
Abbildung 9:
