8.1.6 Abbildungen SnapIn
24.Die Abdeckung (12) auf den Innenbeschlag (8) schieben, sodass das
dieses bündig an der Tür anliegt (Abdeckung ist nicht symmetrisch, bitte
auf die Kennzeichnung achten (Abbildung 10).
25. Das Inlay (13) vorsichtig in die Abdeckung (12) einklicken.
26.Abdeckung (2) über den Aussendrücker (3) schieben.
27. Das Inlay (1) vorsichtig durch die Öffnung der Außenabdeckung (2)
schieben.
28.Die Abdeckung (2) auf den Innenbeschlag (4) schieben, sodass dieses
bündig an der Tür anliegt (Abdeckung ist nicht symmetrisch, bitte auf
die Kennzeichnung achten (Abbildung Schritt 10).
29.Das Inlay (1) vorsichtig in die Abdeckung (2) einklicken.

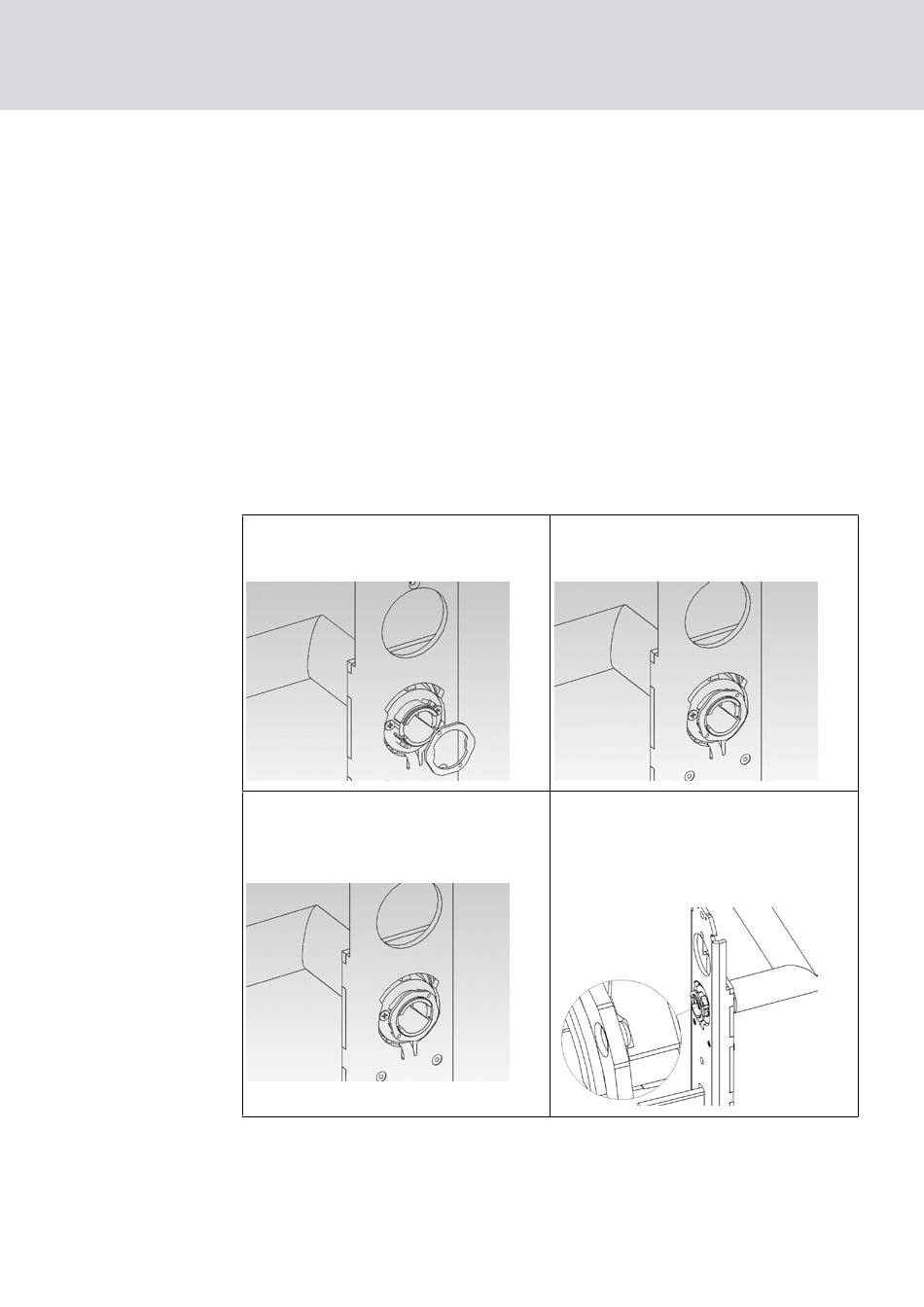

Abbildung 2:
Drückerverschluss
Abbildung 4:
Drückerverschluss geschlossen
8. Montage (Handbuch)
Abbildung 3:
Drückerverschluss offen
Abbildung 5:
Drückerverschluss- Korrekte Positi-
on des Drückerverschlusses im ge-
schlossenen Zustand
