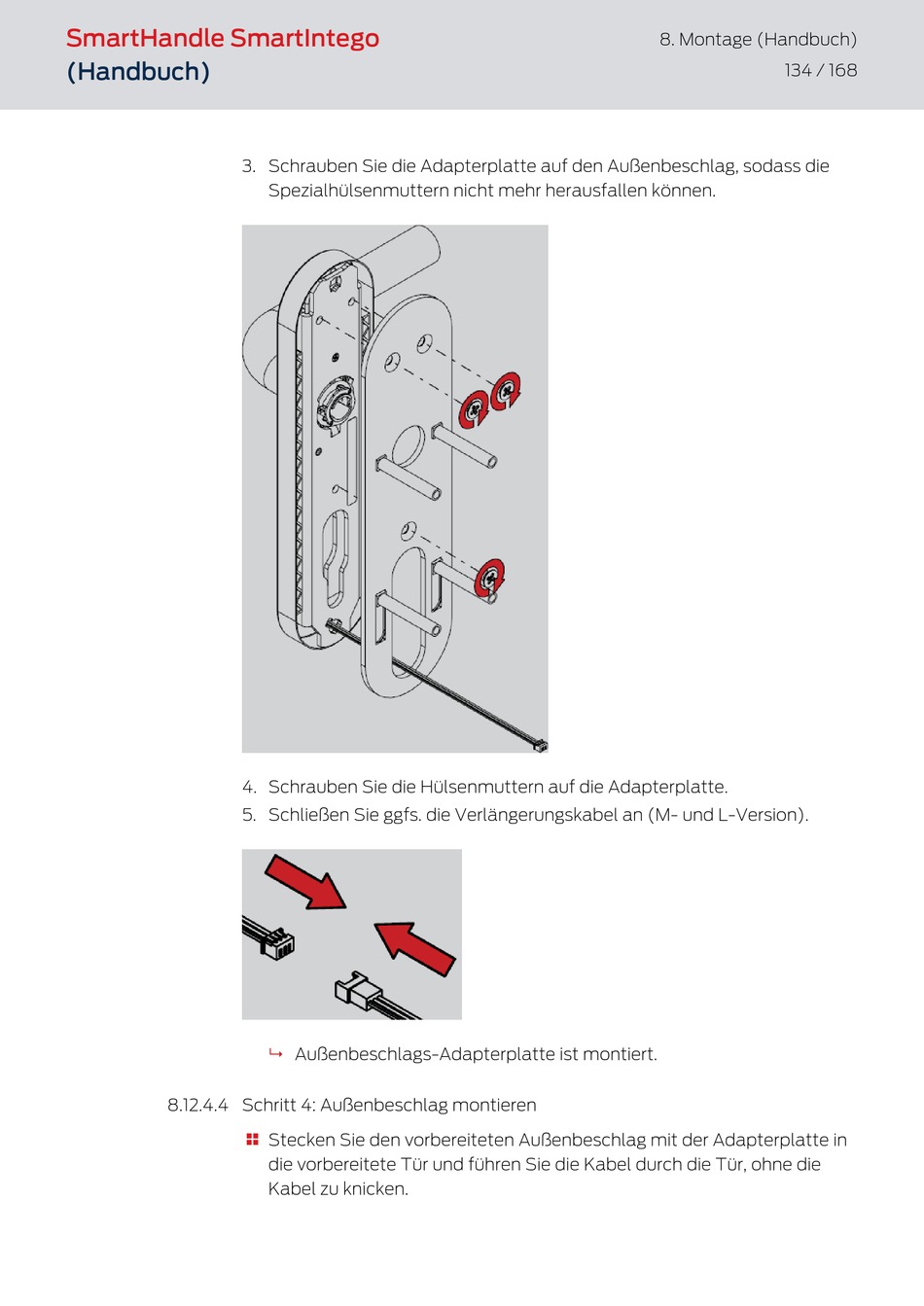

Simons Voss Technologies SmartHandle Handbuch Seite 134

SmartHandle SmartIntego
(Handbuch)
8.12.4.4 Schritt 4: Außenbeschlag montieren
3. Schrauben Sie die Adapterplatte auf den Außenbeschlag, sodass die
Spezialhülsenmuttern nicht mehr herausfallen können.
4. Schrauben Sie die Hülsenmuttern auf die Adapterplatte.
5. Schließen Sie ggfs. die Verlängerungskabel an (M- und L-Version).
Außenbeschlags-Adapterplatte ist montiert.
9
Stecken Sie den vorbereiteten Außenbeschlag mit der Adapterplatte in

die vorbereitete Tür und führen Sie die Kabel durch die Tür, ohne die
Kabel zu knicken.
8. Montage (Handbuch)
134 / 168
