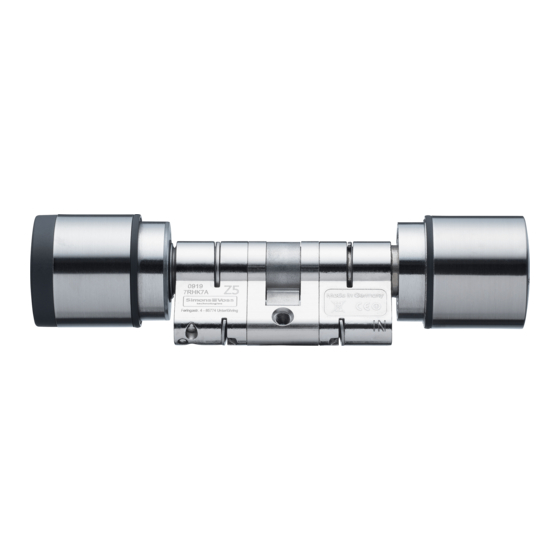

Seite 1 Digital Cylinder AX (Z5) SmartIntego Handbuch 14.03.2024...
Seite 2 Digital Cylinder AX (Z5) SmartIntego Inhaltsverzeichnis (Handbuch) 2 / 218 Inhaltsverzeichnis Bestimmungsgemäßer Gebrauch ...................... 5 Allgemeine Sicherheitshinweise...................... 6 Produktspezifische Sicherheitshinweise ................... 9 AP-spezifische Sicherheitshinweise.................... 11 Aufbau................................ 13 Mechanischer Knauf ............................. 14 Elektronischer Knauf............................. 14 Comfortzylinder (CO; einseitig lesend) .................... 15 Freidrehender Zylinder (FD; beidseitig lesend)................ 15 Halbzylinder (HZ, einseitig lesend)...................... 16...
Seite 3 Digital Cylinder AX (Z5) SmartIntego Inhaltsverzeichnis (Handbuch) 3 / 218 Bauteile ................................ 27 7.2.1 LockNode ............................ 27 7.2.2 Austauschkappen......................... 27 7.2.3 Längenmodularität ........................ 28 7.2.4 Kernverlängerung......................... 29 7.2.5 Knäufe ............................... 30 7.2.6 Gripring .............................. 32 7.2.7 Mitnehmer ............................ 32 7.2.8 Hebel .............................. 33 Programmierung ............................ 35 Montage.............................. 36...
Seite 4 Digital Cylinder AX (Z5) SmartIntego Inhaltsverzeichnis (Handbuch) 4 / 218 10.4.1 Lieferumfang .......................... 153 10.4.2 Montage............................ 153 10.5 Escape-Knauf ............................... 165 10.5.1 Montage am eingebauten Zylinder (Entriegeln im Uhrzeigersinn).... 165 10.5.2 Montage am ausgebauten Zylinder (Entriegeln gegen den Uhrzeigersinn) . 169 10.6...
Seite 5 Stellen Sie sicher, dass Ihr SI Digital Cylinder AX die richtige Länge hat. Sie können die Länge Ihres SI Digital Cylinder AX jederzeit nachmessen und selbst anpassen. Wenn der SI Digital Cylinder AX zu kurz ist, dann können Sie die Knäufe  nicht montieren.
Seite 6 Digital Cylinder AX (Z5) SmartIntego 2. Allgemeine Sicherheitshinweise (Handbuch) 6 / 218 2. Allgemeine Sicherheitshinweise Signalwort: Mögliche unmittelbare Auswirkungen bei Nichtbeachtung GEFAHR: Tod oder schwere Verletzung (wahrscheinlich) WARNUNG: Tod oder schwere Verletzung (möglich, aber unwahrscheinlich) VORSICHT: Leichte Verletzung ACHTUNG: Sachschäden oder Fehlfunktionen...
Seite 7 Digital Cylinder AX (Z5) SmartIntego 2. Allgemeine Sicherheitshinweise (Handbuch) 7 / 218 ACHTUNG Beschädigung durch elektrostatische Entladung (ESD) bei geöffnetem Gehäuse Dieses Produkt enthält elektronische Bauteile, die durch elektrostatische Entladungen beschä- digt werden können. 1. Verwenden Sie ESD-gerechte Arbeitsmaterialien (z.B. Erdungsarmband).
Seite 8 Digital Cylinder AX (Z5) SmartIntego 2. Allgemeine Sicherheitshinweise (Handbuch) 8 / 218 HINWEIS Bestimmungsgemäßer Gebrauch SmartIntego-Produkte sind ausschließlich für das Öffnen und Schließen von Türen und vergleichbaren Gegenständen bestimmt. Verwenden Sie SmartIntego-Produkte nicht für andere Zwecke.  Funktionsstörungen durch schlechten Kontakt oder unterschiedliche Entladung Zu kleine/verunreinigte Kontaktflächen oder unterschiedliche entladene Batterien können zu...
Seite 9 ACHTUNG Montagefehler durch falsche Länge Der SI Digital Cylinder AX ist in verschiedenen Längen erhältlich. Wenn Sie die falsche Länge be- stellen, dann kann der SI Digital Cylinder AX nicht ordnungsgemäß montiert werden. Bestellen Sie Ihren SI Digital Cylinder AX in der richtigen Länge oder passen Sie die Länge ...
Seite 10 VdS/SKG zertifizierten Türschildern B oder C (DIN 18257 Klasse ES 2 bzw. ES 3). 2. Stellen Sie sicher, dass der SI Digital Cylinder AX nicht mehr als 3 mm übersteht. 3. Verwenden Sie Ihren SI Digital Cylinder AX nicht mit Mifare Classic, PinCode-Tastatur, BLE oder WaveNet.
Seite 11 5. Führen Sie nach dem Einbau, Umbau oder einem Batteriewechsel des Antipanikzylinders einen Funktionstest durch. Störung der Antipanikfunktion durch unzulässige Manipulation Der SI Digital Cylinder AX hat in der Antipanik-Variante ein Antipanik-Modul fest eingebaut und ist eingeschränkt längenmodular: Außenseite beliebig, Innenseite ab 50 mm und Halbzylinder ab 50 mm.
Seite 12 Digital Cylinder AX (Z5) SmartIntego 4. AP-spezifische Sicherheitshinweise (Handbuch) 12 / 218 HINWEIS Wartungsabstand von nicht mehr als einem Monat bei Notausgangsver- schlüssen Nach EN 179 (Anhang C) ist im Rahmen der Wartung von Notausgangsver- schlüssen in Abständen von nicht mehr als einem Monat sicherzustellen, dass sämtliche Teile des Verschlusses in einem zufriedenstellenden be-...
Seite 13 Bedürfnisse selbst anpassen (siehe Längenmodularität 100] Rekombinieren Sie Zylinder und tauschen Sie Knaufaufnahmen aus.  Verlängern oder verkürzen Sie das Zylinderprofil bei Europrofilzylindern.  Der SI Digital Cylinder AX wird mit Batterien versorgt, die sich jeweils im elektronischen Knauf befinden.
Seite 14 Digital Cylinder AX (Z5) SmartIntego 5. Aufbau (Handbuch) 14 / 218 5.1 Mechanischer Knauf Der mechanische Knauf ist ein einziges Bauteil. Er besteht aus dem Knaufgehäuse mit eingelassenem Logo und zwei magnetischen Stiften zur Montage und Demontage. 5.2 Elektronischer Knauf Der elektronische Knauf besteht aus mehreren Bauteilen.
Seite 15 Digital Cylinder AX (Z5) SmartIntego 5. Aufbau (Handbuch) 15 / 218 5.3 Comfortzylinder (CO; einseitig lesend) Der Komfortzylinder besteht aus: einem mechanischen Knauf  einem elektronischen Knauf  einem Zylinderprofil  5.4 Freidrehender Zylinder (FD; beidseitig lesend) Der freidrehende Zylinder besteht aus: zwei elektronischen Knäufen...
Seite 16 Der Halbzylinder besteht aus: einem elektronischen Knauf  einem Zylinderprofil  5.5.1 Scandinavian Oval (SO) Der SI Digital Cylinder AX für SO-Einsteckschlösser ist ähnlich aufgebaut wie ein Halbzylinder und besteht aus: einem elektronischen Knauf  einem Zylinderprofil mit Mitnehmerscheibe ...
Seite 17 5. Aufbau (Handbuch) 17 / 218 Ohne weitere Zylinder (als Halbzylinder)  5.5.2 Scandinavian Round (RS) Der SI Digital Cylinder AX für RS-Einsteckschlösser ist ähnlich aufgebaut wie ein Halbzylinder und besteht aus: einem elektronischen Knauf  einem Zylinderprofil mit Mitnehmerscheibe ...
Seite 18 Digital Cylinder AX (Z5) SmartIntego 5. Aufbau (Handbuch) 18 / 218 5.7 Aufbau Glastürzylinder AX...
Seite 19 6. Grundkonfiguration, Profile und Aus- Digital Cylinder AX (Z5) SmartIntego stattung (Handbuch) 19 / 218 6. Grundkonfiguration, Profile und Ausstattung Der SI Digital Cylinder AX ist in verschiedenen Ausführungen erhältlich: Grundkonfiguration Siehe auch Grundkonfiguration [ 20] Komfortzylinder (einseitig freidrehend, einseitig me- chanisch) [ 20]...
Seite 20 Diese Ausführung hat auf der Innenseite keinen Knauf, sondern stattdessen eine Aufnahme zur Montage verschiedener Hebel. 6.2 Profile 6.2.1 Standard-Europrofilzylinder nach DIN 18252 bzw. EN1303 Bei dieser Ausführung wird der SI Digital Cylinder AX mit einem Zylinderprofil für Europrofilzylinder geliefert.
Seite 21 (Handbuch) 21 / 218 6.2.2 Swiss Round (SR) Bei dieser Ausführung wird der SI Digital Cylinder AX mit einem Zylinderprofil für Swiss Round geliefert. 6.2.3 Scandinavian Oval (SO) Bei dieser Ausführung wird der SI Digital Cylinder AX mit einem...
Seite 22 Digital Cylinder AX (Z5) SmartIntego stattung (Handbuch) 22 / 218 6.2.4 Scandinavian Round (RS) Bei dieser Ausführung wird der SI Digital Cylinder AX mit einem Zylinderprofil für Scandinavian Round geliefert. 6.3 Ausführungen 6.3.1 Antipanik (AP) Türen können mit Einsteckschlössern mit Panikfunktion ausgestattet werden.
Seite 23 Zulassung des Schlossherstellers aufgeführt sein. GEFAHR Aufgrund der konstruktiven Beschaffenheit von Panikschlössern ist es nicht zulässig, bei geschlossener Tür den Knauf des SI Digital Cylinder AX auf An- schlag zu drehen, da hierdurch die Panikfunktion des Schlosses beeinflusst werden kann. VORSICHT Verwendung der Antipanik-Ausführung des Schließzylinders in nicht zu-...
Seite 24 VdS/SKG zertifizierten Türschildern B oder C (DIN 18257 Klasse ES 2 bzw. ES 3). 2. Stellen Sie sicher, dass der SI Digital Cylinder AX nicht mehr als 3 mm übersteht. 3. Verwenden Sie Ihren SI Digital Cylinder AX nicht mit Mifare Classic,...
Seite 25 Diese Option stattet den Halbzylinder mit einer Selbstverriegelungsfunktion (gefederter Mitnehmer mit fester Rückstellposition) aus. Mit dieser Option können Sie den SI Digital Cylinder AX ohne ein Identmedium verriegeln. Stattdessen drücken Sie den SI Digital Cylinder AX ein. Durch die angebrachte Fase wird die Federung zurückgedrückt und der SI Digital Cylinder AX ohne Identmedium verriegelt.
Seite 26 Digital Cylinder AX (Z5) SmartIntego 7. Zubehör (Handbuch) 26 / 218 7. Zubehör 7.1 Spezialwerkzeuge Artikel Beschreibung Artikelnummer Sie können mit die- sem Spezialwerk- zeug: Knäufe  demontieren. Die Kappe des  elektronischen Spezialwerkzeug Z5.TOOL Knaufes abnehmen. Im Lieferumfang ist auch ein 1,5-mm- Sechskantschlüssel...
Seite 27 Profilzylinder- gehäuse schieben. 7.2 Bauteile 7.2.1 LockNode LockNodes dienen zur Vernetzung Ihrer SI Digital Cylinder AX. Die beiden SmartIntego-Produktfamilien WO (Wireless Online) und VCN (Virtual Card Network) sind dabei unterschiedlich: WO: LockNode ab Werk vorinstalliert, kann bei Bedarf getauscht ...
Seite 28 Digital Cylinder AX (Z5) SmartIntego 7. Zubehör (Handbuch) 28 / 218 Kunststoff-Kappe für SI Digital Cy- linder AX im Virtual Card Network (SV-Z5.TT.CAP.P) Kunststoff-Kappe für SI Digital Cy- linder AX in Wireless-Online-Netz- werken Mit integrierter Antenne für die Ver- wendung mit einem LockNode (SV-Z5.TT.CAP.P.AN)
Seite 29 Kernverlängerungen werden eingesetzt, wenn der Abstand zwischen Knauf und Zylinderprofil verlängert werden soll. Dies kann notwendig sein, wenn der Zylinder in einen Schutzbeschlag oder Rundlochbeschlag eingebaut werden soll. Die Kernverlängerung für Ihren SI Digital Cylinder AX ist in verschiedenen Längen erhältlich: Z5.KA: 8 mm ...
Seite 30 Digital Cylinder AX (Z5) SmartIntego 7. Zubehör (Handbuch) 30 / 218 7.2.5 Knäufe Innenknauf Für Ihre Comfortzylinder ist der Innenknauf (SV-Z5.TT.IN) auch separat erhältlich. Escape-Knauf Für Ihre Comfortzylinder ist außerdem der Escape-Knauf (SV-Z5.TT.EC) erhältlich.
Seite 31 Digital Cylinder AX (Z5) SmartIntego 7. Zubehör (Handbuch) 31 / 218 Der Escape-Knauf für den Digital Cylinder AX ist mit einer Ratschenfunktion ausgestattet. Er ersetzt den Innenknauf eines Comfortzylinders. Entriegeln von innen jederzeit ohne Identmedium möglich  Verriegeln nur von außen und nur mit Identmedium möglich.
Seite 32 Digital Cylinder AX (Z5) SmartIntego 7. Zubehör (Handbuch) 32 / 218 Glastürzylinder AX montieren [ 82] Zur Montage siehe Für die Montage an modularen Comfortzylindern benötigen Sie deshalb eine Glastürzylinder-Innenknaufaufnahme (Z5.PR.GD) und eine 10-mm- Kernverlängerung (Z5.CORE.10). Damit können Sie den verkürzten Knauf beispielsweise an Muschelgriffen in Turnhallen nutzen.
Seite 33 Digital Cylinder AX (Z5) SmartIntego 7. Zubehör (Handbuch) 33 / 218 Mitnehmer Standard Mitnehmer PM1 (lang) Mitnehmer PM2 (kurz) Z5.CAM.WP Z5.CAM.PM1 Z5.CAM.PM2    Mitnehmer Zahnrad 10 Mitnehmer Zahnrad 18 Doppelmitnehmer Zähne Zähne Z5.CAM.DOUBLE Z5.CAM.GEAR10 Z5.GEAR.18   ...
Seite 34 Digital Cylinder AX (Z5) SmartIntego 7. Zubehör (Handbuch) 34 / 218 Z5.LE.11.01 Z5.LE.11.02 Z5.LE.11.03 Z5.LE.11.04 Z5.LE.12.01 Z5.LE.12.02 Z5.LE.12.03 Z5.LE.12.04 Maßzeichnungen entnehmen Sie bitte dem Kapitel Abmessungen der Hebel [ 212] Hebel tauschen [ 195] , zur Montage siehe...
Seite 35 Digital Cylinder AX (Z5) SmartIntego 8. Programmierung (Handbuch) 35 / 218 8. Programmierung Siehe Systembeschreibungen bzw. Step-by-step-Guides für Wireless Online und VirtualCard Network: WO Systembeschreibung  WO Step-by-step-Guide  VCN Systembeschreibung  VCN Step-by-step-Guide ...
Seite 36 9. Montage ACHTUNG Unbefugter Zutritt durch Aufbohren auf Innenseite Die Außenseite der SI Digital Cylinder AX ist je nach Ausführung auf der Au- ßenseite mit einem Bohrschutz ausgerüstet. Wenn Sie am Zylinderkörper eine Markierung der Innenseite ( IN ) finden, ...
Seite 37 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 37 / 218 ü Spezialwerkzeug vorhanden. PH2-Schraubendreher vorhanden. ü 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus-...
Seite 38 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 38 / 218 4. Drehen Sie das Spezialwerkzeug und den Knauf gleichzeitig gegen den Uhrzeigersinn. 5. Ziehen Sie das Spezialwerkzeug und den Knauf gleichzeitig ab. Mechanischer Knauf ist demontiert.
Seite 39 9. Montage (Handbuch) 39 / 218 6. Stecken Sie den SI Digital Cylinder AX mit der knauffreien Seite in das Einsteckschloss. SI Digital Cylinder AX ist im Einsteckschloss positioniert. 7. Schrauben Sie den SI Digital Cylinder AX mit der Stulpschraube fest.
Seite 40 SI Digital Cylinder AX ist fertig montiert. 9.1.2 Montage mit Aufsteckblenden Diese Möglichkeit ermöglicht es Ihnen, den SI Digital Cylinder AX mit bestimmten Blenden zu kombinieren. Manche Blenden werden auf den montierten Zylinder aufgesteckt und befinden sich dann zwischen Knauf und Tür.
Seite 41 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 41 / 218 ü Spezialwerkzeug vorhanden. 1,5-mm-Sechskantschlüssel vorhanden. ü PH2-Schraubendreher vorhanden. ü 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus-...
Seite 42 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 42 / 218 4. Drehen Sie das Spezialwerkzeug und den Knauf gleichzeitig gegen den Uhrzeigersinn. 5. Ziehen Sie das Spezialwerkzeug und den Knauf gleichzeitig ab. Mechanischer Knauf ist demontiert. 6. Richten Sie den Knauf waagrecht aus.
Seite 43 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 43 / 218 7. Setzen Sie das Spezialwerkzeug an. 8. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 9. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
Seite 44 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 44 / 218 10. Ziehen Sie das Werkzeug und die Kappe ab. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen ...
Seite 45 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 45 / 218 11. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 12. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 13. Ziehen Sie den Sechskantschlüssel wieder heraus.
Seite 46 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 46 / 218 14. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. 15. Stecken Sie den SI Digital Cylinder AX in das Einsteckschloss. SI Digital Cylinder AX ist im Einsteckschloss positioniert.
Seite 47 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 47 / 218 16. Schrauben Sie den SI Digital Cylinder AX mit der Stulpschraube fest. SI Digital Cylinder AX ist im Einsteckschloss befestigt. 17. Montieren Sie gegebenenfalls die Blenden. 18. Richten Sie die Knaufaufnahme waagrecht aus.
Seite 48 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 48 / 218 19. Stecken Sie den Knauf auf. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren.
Seite 49 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 49 / 218 20.Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 21. Drehen Sie den Sechskantschlüssel um 270 Grad im Uhrzeigersinn. 22. Ziehen Sie den Sechskantschlüssel wieder heraus.
Seite 50 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 50 / 218 23. Stecken Sie die Kappe auf. 24.Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein.
Seite 51 26.Drehen Sie den Knauf im Uhrzeigersinn. Knauf rastet mit einem Klicken ein. Mechanischer Knauf ist montiert. Funktionstest [ 89] 27. Führen Sie einen Funktionstest durch (siehe 28.Führen Sie für Antipanik-Zylinder zusätzlich den Antipanik-Funktionstest durch (siehe Antipanik-Funktionstest). SI Digital Cylinder AX ist mit Aufsteckblenden montiert.
Seite 52 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 52 / 218 9.2 Freidrehender Zylinder (FD, beidseitig lesend) 9.2.1 Standardmontage Spezialwerkzeug vorhanden. ü 1,5-mm-Sechskantschlüssel vorhanden. ü ü PH2-Schraubendreher vorhanden. 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an.
Seite 53 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 53 / 218 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2° im Uhrzeigersinn und danach ge- gen den Uhrzeigersinn weg.
Seite 54 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 54 / 218 5. Ziehen Sie das Werkzeug und die Kappe ab. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen ...
Seite 55 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 55 / 218 7. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 8. Ziehen Sie den Sechskantschlüssel wieder heraus. 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert.
Seite 56 9. Montage (Handbuch) 56 / 218 10. Stecken Sie den SI Digital Cylinder AX mit der knauffreien Seite in das Einsteckschloss. SI Digital Cylinder AX ist im Einsteckschloss positioniert. 11. Schrauben Sie den SI Digital Cylinder AX mit der Stulpschraube fest.
Seite 57 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 57 / 218 12. Richten Sie die Knaufaufnahme waagrecht aus. 13. Stecken Sie den Knauf auf.
Seite 58 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 58 / 218 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren. 14. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor-...
Seite 59 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 59 / 218 15. Drehen Sie den Sechskantschlüssel um 270 Grad im Uhrzeigersinn. 16. Ziehen Sie den Sechskantschlüssel wieder heraus. 17. Stecken Sie die Kappe auf.
Seite 60 18. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. Elektronischer Knauf ist montiert. 19. Führen Sie einen Funktionstest durch (siehe Funktionstest [ 89] 20.Führen Sie für Antipanik-Zylinder zusätzlich den Antipanik-Funktionstest durch (siehe Antipanik-Funktionstest). SI Digital Cylinder AX ist fertig montiert.
Seite 61 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 61 / 218 9.2.2 Montage mit Aufsteckblenden ü Spezialwerkzeug vorhanden. ü 1,5-mm-Sechskantschlüssel vorhanden. PH2-Schraubendreher vorhanden. ü 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus-...
Seite 62 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 62 / 218 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2° im Uhrzeigersinn und danach ge- gen den Uhrzeigersinn weg. HINWEIS Abrutschen beim Drehen Die Oberfläche der Knaufkappe kann rutschig sein und die Kappe sich (ins-...
Seite 63 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 63 / 218 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren. 6. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch.
Seite 64 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 64 / 218 8. Ziehen Sie den Sechskantschlüssel wieder heraus. 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. 10. Demontieren Sie auch den anderen Knauf.
Seite 65 65 / 218 11. Stecken Sie den SI Digital Cylinder AX in das Einsteckschloss. SI Digital Cylinder AX ist im Einsteckschloss positioniert. 12. Schrauben Sie den SI Digital Cylinder AX mit der Stulpschraube fest. 13. Montieren Sie gegebenenfalls die Blenden.
Seite 66 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 66 / 218 14. Richten Sie die Knaufaufnahme waagrecht aus. 15. Stecken Sie den Knauf auf.
Seite 67 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 67 / 218 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren. 16. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor-...
Seite 68 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 68 / 218 17. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 18. Ziehen Sie den Sechskantschlüssel wieder heraus.
Seite 69 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 69 / 218 19. Stecken Sie die Kappe auf. 20.Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein.
Seite 70 SI Digital Cylinder AX ist mit Aufsteckblenden montiert. 9.3 Halbzylinder (HZ, einseitig lesend) 9.3.1 Standardmontage PH2-Schraubendreher vorhanden. ü 1. Stecken Sie den SI Digital Cylinder AX mit der knauffreien Seite in das Einsteckschloss. SI Digital Cylinder AX ist im Einsteckschloss positioniert.
Seite 71 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 71 / 218 2. Schrauben Sie den SI Digital Cylinder AX mit der Stulpschraube fest. SI Digital Cylinder AX ist im Einsteckschloss befestigt. SI Digital Cylinder AX ist fertig montiert. 9.3.2 Montage mit Aufsteckblende Spezialwerkzeug vorhanden.
Seite 72 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 72 / 218 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
Seite 73 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 73 / 218 5. Ziehen Sie das Werkzeug und die Kappe ab. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen ...
Seite 74 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 74 / 218 6. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 7. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 8. Ziehen Sie den Sechskantschlüssel wieder heraus.
Seite 75 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 75 / 218 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. 10. Stecken Sie den SI Digital Cylinder AX in das Einsteckschloss.
Seite 76 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 76 / 218 11. Schrauben Sie den SI Digital Cylinder AX mit der Stulpschraube fest. 12. Montieren Sie gegebenenfalls die Blenden. 13. Richten Sie die Knaufaufnahme waagrecht aus.
Seite 77 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 77 / 218 14. Stecken Sie den Knauf auf. HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren.
Seite 78 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 78 / 218 15. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 16. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 17. Ziehen Sie den Sechskantschlüssel wieder heraus.
Seite 79 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 79 / 218 18. Stecken Sie die Kappe auf. 19. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein.
Seite 80 9.4 Scandinavian Oval/Round (SO/RS) HINWEIS Auflagen zur SSF-Zulassung Die Zulassung des SI Digital Cylinder AX ist an folgende Auflagen gebun- den: 1. Montieren Sie den SSF-zugelassenen SI Digital Cylinder AX zusammen mit einem Schutzbeschlag nach SSF 1096 / SSF 3522.
Seite 81 81 / 218 ACHTUNG Unbefugter Zutritt durch Aufbohren auf Innenseite Die Außenseite der SI Digital Cylinder AX ist je nach Ausführung auf der Au- ßenseite mit einem Bohrschutz ausgerüstet. Wenn Sie am Zylinderkörper eine Markierung der Innenseite ( IN ) finden, ...
Seite 82 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 82 / 218 9.5 Glastürzylinder AX montieren ü 1,5-mm-Sechskantschlüssel vorhanden. ü PH2-Schraubendreher vorhanden. 1. Schrauben Sie die Madenschraube aus dem Innenknauf (SW 1,5 mm). 2. Drehen Sie den Innenknauf gegen den Uhrzeigersinn ab.
Seite 83 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 83 / 218 4. Schrauben Sie den SI Digital Glass Door Cylinder AX mit der Stul- pschraube fest (PH2). 5. Drehen Sie den Innenknauf im Uhrzeigersinn wieder auf den SI Digital Glass Door Cylinder AX.
Seite 84 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 84 / 218 6. Sichern Sie den Innenknauf mit der Madenschraube (SW 1,5 mm). SI Digital Glass Door Cylinder AX ist montiert.
Seite 85 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 85 / 218 9.6 Hebelzylinder montieren ü Gabel-/Ringschlüssel SW22 vorhanden. ü Gabel-/Ringschlüssel SW10 vorhanden. 1. Stecken Sie den SI Digital Lever Cylinder AX in die vorgesehene Öffnung der Spindtür.
Seite 86 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 86 / 218 2. Stecken Sie die große runde Beilagscheibe so auf das Zylinderprofil, dass diese eben an der Innenseite der Spindtür anliegt. 3. Stecken Sie die Mutter auf das Zylinderprofil und schrauben Sie diese...
Seite 87 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 87 / 218 4. Stecken Sie die kleine Beilagscheibe auf das Ende des Zylinderprofils. 5. Stecken Sie die Vierkantbuchse auf die kleine Beilagscheibe. 6. Stecken Sie den Hebel auf die Vierkantbuchse auf.
Seite 88 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 88 / 218 7. Stecken Sie die zweite kleine Beilagscheibe auf den Hebel. 8. Schrauben Sie anschließend die Sechskantmutter auf den Hebel (SW10). SI Digital Lever Cylinder AX ist fertig montiert.
Seite 89 2. Drehen Sie an den elektronischen Knäufen. Der SI Digital Cylinder AX darf nicht schwergängig sein oder den Mitnehmer drehen. 3. Betätigen Sie ein berechtigtes Identmedium. 4. Prüfen Sie, ob der SI Digital Cylinder AX eingekuppelt hat und den Schließbart herausdrückt. Montage bzw. Batteriewechsel erfolgreich durchgeführt.
Seite 90 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 90 / 218 Bereich O: 15° bis 345° 345° 15° (15)° (15)° Bereich R: Bereich R: 210° bis 345° 15° bis 150° 210° 150° Bereich U: 150° bis 210° Bereich U: Keine Rückstellkraft auf den Mitnehmer Bereich R: Rückstellbereich Richtung Bereich U...
Seite 91 Digital Cylinder AX (Z5) SmartIntego 9. Montage (Handbuch) 91 / 218 Sollte sich der Knauf nicht selbstständig in den Bereich U drehen, ist entweder die Stulpschraube zu fest angezogen oder das Schloss falsch ausgerichtet worden. Nach der Fehlerbehebung ist der Test erneut durchzuführen.
Seite 92 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 92 / 218 10. Cylinder AX individualisieren 10.1 LockNode 10.1.1 Kappe abnehmen ü Spezialwerkzeug vorhanden. 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an.
Seite 93 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 93 / 218 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2° im Uhrzeigersinn und danach ge- gen den Uhrzeigersinn weg.
Seite 94 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 94 / 218 10.1.2 Einbau 1. Drücken Sie die Rastnase nach innen und öffnen Sie die Batteriefachab- deckung. 2. Schieben Sie den LockNode wie gezeigt in die vorgesehenen Führungen.
Seite 95 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 95 / 218 3. Schließen Sie die Batteriefachabdeckung samt LockNode. Zylinder piept und blinkt viermal rot. LockNode ist installiert.
Seite 96 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 96 / 218 10.1.3 Kappe aufsetzen ü Spezialwerkzeug vorhanden. 1. Stecken Sie die Kappe auf.
Seite 97 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 97 / 218 2. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. 10.2 Austausch-Kappen Die Kappen können ausgetauscht werden, ohne dass Sie den SI Digital Cylinder AX ausbauen oder programmieren müssen.
Seite 98 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 98 / 218 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
Seite 99 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 99 / 218 5. Ziehen Sie das Werkzeug und die Kappe ab. Kappe ist demontiert. 10.2.2 Kappe aufsetzen Spezialwerkzeug vorhanden. ü 1. Stecken Sie die Kappe auf.
Seite 100 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 100 / 218 2. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. 10.3 Längenmodularität 10.3.1 Cylinder AX verlängern...
Seite 101 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 101 / 218 Die Kernverlängerung und die Profilverlängerung müssen gleich lang sein. Zusätzlich benötigen Sie einen Verlängerungsbolzen für die gewünschte Länge. ü Ausheber zum Lösen der Klammer Abstandshalter zum Ausrichten des Verlängerungsbolzens ü...
Seite 102 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 102 / 218 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
Seite 103 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 103 / 218 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
Seite 104 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 104 / 218 5. Nehmen Sie die beiden Zylinderhälften auseinander.
Seite 105 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 105 / 218 6. Schrauben Sie mit dem Ausheber den Verlängerungsbolzen heraus. 7. Setzen Sie passende Kernverlängerungen ein.
Seite 106 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 106 / 218 8. Stecken Sie passende Profilverlängerungen auf. 9. Legen Sie den Abstandshalter an.
Seite 107 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 107 / 218 10. Schrauben Sie mit dem Ausheber einen passenden Verlängerungsbol- zen ein, bis er am Abstandshalter anliegt. HINWEIS Länge auf Bolzenkopf Sie finden auf dem Bolzenkopf eine Zahl. Diese Zahl ist die Länge des Zylin-...
Seite 108 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 108 / 218 11. Setzen Sie die beiden Zylinderhälften wieder zusammen. Verlängerungsbolzen ist gegen Verdrehen geschützt.
Seite 109 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 109 / 218 12. Ziehen Sie den Abstandshalter wieder ab.
Seite 110 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 110 / 218 13. Schieben Sie die Hälften vollständig zusammen.
Seite 111 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 111 / 218 14. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein und drücken Sie die Klammer mit dem Daumen fest, damit sie nicht mehr herausfallen kann.
Seite 112 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 112 / 218 Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses Metallplättchens. 16. Drücken Sie den Hebel des Klemmblocks zur Bodenplatte, bis die Klam- mer wieder vollständig im Profilzylinder sitzt.
Seite 113 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 113 / 218 10.3.2 Cylinder AX verkürzen Sie benötigen einen Bolzen für die gewünschte Länge. Ausheber zum Lösen der Klammer ü ü Abstandshalter zum Ausrichten des Bolzens ü Klemmblock zum Einpressen der Klammer...
Seite 114 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 114 / 218 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
Seite 115 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 115 / 218 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
Seite 116 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 116 / 218 5. Nehmen Sie die beiden Zylinderhälften auseinander.
Seite 117 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 117 / 218 6. Schrauben Sie mit dem Ausheber den Bolzen heraus. 7. Nehmen Sie die Profilverlängerungen ab.
Seite 118 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 118 / 218 8. Nehmen Sie die Kernverlängerungen ab. 9. Legen Sie den Abstandshalter an.
Seite 119 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 119 / 218 10. Schrauben Sie mit dem Ausheber einen passenden Bolzen ein, bis er am Abstandshalter anliegt. HINWEIS Länge auf Bolzenkopf Sie finden auf dem Bolzenkopf eine Zahl. Diese Zahl ist die Länge des Zylin-...
Seite 120 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 120 / 218 11. Setzen Sie die beiden Zylinderhälften wieder zusammen. Bolzen ist gegen Verdrehen geschützt.
Seite 121 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 121 / 218 12. Ziehen Sie den Abstandshalter wieder ab.
Seite 122 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 122 / 218 13. Schieben Sie die Hälften vollständig zusammen.
Seite 123 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 123 / 218 14. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein. 15. Setzen Sie den Zylinder in den Klemmblock ein, sodass der Profilzylinder...
Seite 124 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 124 / 218 Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses Metallplättchens. 16. Drücken Sie den Hebel des Klemmblocks zur Bodenplatte, bis die Klam- mer wieder vollständig im Profilzylinder sitzt.
Seite 125 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 125 / 218 10.3.3 CO-Zylinder zu FD kombinieren Aus zwei AX-Comfortzylindern können Sie einen freidrehenden Cylinder AX zusammensetzen. ü Ausheber zum Lösen der Klammer Abstandshalter zum Ausrichten des Verlängerungsbolzens ü...
Seite 126 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 126 / 218 2. Haken Sie die Spitze des Aushebers in die Klammer ein.
Seite 127 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 127 / 218 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
Seite 128 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 128 / 218 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
Seite 129 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 129 / 218 5. Nehmen Sie die beiden Zylinderhälften auseinander. Erste Zylinderhälfte mit Mittelstück und Mitnehmerbart vorbereitet.
Seite 130 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 130 / 218...
Seite 131 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 131 / 218 6. Stellen Sie den zweiten Comfortzylinder AX mit dem elektronischen Knauf nach oben in das Knauf-Montagewerkzeug.
Seite 132 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 132 / 218 7. Haken Sie die Spitze des Aushebers in die Klammer ein.
Seite 133 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 133 / 218 8. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
Seite 134 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 134 / 218 9. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
Seite 135 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 135 / 218 10. Nehmen Sie die beiden Zylinderhälften auseinander. Zweite Zylinderhälfte ohne Mittelstück vorbereitet.
Seite 136 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 136 / 218...
Seite 137 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 137 / 218 11. Setzen Sie die erste Zylinderhälfte auf die zweite Zylinderhälfte.
Seite 138 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 138 / 218 12. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein. 13. Setzen Sie den Zylinder in den Klemmblock ein, sodass der Profilzylinder...
Seite 139 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 139 / 218 Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses Metallplättchens. 14. Drücken Sie den Hebel des Klemmblocks zur Bodenplatte, bis die Klam- mer wieder vollständig im Profilzylinder sitzt.
Seite 140 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 140 / 218 10.3.4 CO-Zylinder zu HZ reduzieren Aus einem AX-Comfortzylinder oder einem freidrehenden Zylinder können Sie mit einem speziellen Mittelstück einen Halbzylinder zusammensetzen. ü Ausheber zum Lösen der Klammer ü...
Seite 141 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 141 / 218 2. Haken Sie die Spitze des Aushebers in die Klammer ein.
Seite 142 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 142 / 218 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
Seite 143 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 143 / 218 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
Seite 144 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 144 / 218 5. Nehmen Sie die beiden Zylinderhälften auseinander. Erste Zylinderhälfte ohne Mittelstück vorbereitet.
Seite 145 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 145 / 218 6. Legen Sie den Abstandshalter an das Halbzylinder-Mittelstück an.
Seite 146 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 146 / 218 7. Schrauben Sie mit dem Ausheber einen passenden Verlängerungsbol- zen ein, bis er am Abstandshalter anliegt. 8. Stellen Sie die vorbereitete Zylinderhälfte in das Knauf-Montagewerk- zeug.
Seite 147 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 147 / 218 9. Setzen Sie das Halbzylinder-Mittelstück auf die vorbereitete Zylinder- hälfte. Verlängerungsbolzen ist gegen Verdrehen geschützt.
Seite 148 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 148 / 218 10. Ziehen Sie den Abstandshalter wieder ab.
Seite 149 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 149 / 218 11. Schieben Sie die Zylinderteile vollständig zusammen.
Seite 150 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 150 / 218 12. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein. 13. Setzen Sie den Zylinder in den Klemmblock ein, sodass der Profilzylinder...
Seite 151 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 151 / 218 Der Hebel des Klemmblocks ist an einer Stelle mit einem Metallplättchen verstärkt. Die vorhin eingeschobene Klammer liegt gegenüber dieses Metallplättchens. 14. Drücken Sie den Hebel des Klemmblocks zur Bodenplatte, bis die Klam- mer wieder vollständig im Profilzylinder sitzt.
Seite 152 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 152 / 218 10.4 Kernverlängerung...
Seite 153 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 153 / 218 10.4.1 Lieferumfang Kernverlängerungsstück mit vormontierter Klammer  Konischer Sicherungsring  10.4.2 Montage Elektronischen Knauf demontieren Spezialwerkzeug vorhanden. ü ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Richten Sie den Knauf waagrecht aus.
Seite 154 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 154 / 218 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
Seite 155 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 155 / 218 5. Ziehen Sie das Werkzeug und die Kappe ab. 6. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch.
Seite 156 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 156 / 218 7. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 8. Ziehen Sie den Sechskantschlüssel wieder heraus.
Seite 157 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 157 / 218 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. Verlängerung einsetzen 1. Ziehen Sie die Zentrierbuchse aus der Knaufaufnahme.
Seite 158 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 158 / 218 2. Stecken Sie das Verlängerungsstück in die Knaufaufnahme. ACHTUNG Beschädigung durch fehlerhafte Ausrichtung Das Verlängerungsstück oder dessen Kontaktstifte können bei unsachge- mäßer Montage nicht eingesetzt werden. Prüfen Sie die Ausrichtung der Kontaktstifte.
Seite 159 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 159 / 218 3. Schieben Sie die vormontierte Klammer vom Verlängerungsstück in Richtung des Mitnehmers, bis sie in die dafür vorgesehene Nut rutscht.
Seite 160 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 160 / 218 4. Schieben Sie den Sicherungsring mit dem kleineren Durchmesser in Richtung des Mitnehmers bis zum Anschlag auf die Knaufaufnahme. Klammer kann nicht mehr verrutschen.
Seite 161 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 161 / 218 Elektronischen Knauf montieren ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Richten Sie die Knaufaufnahme waagrecht aus. 2. Stecken Sie den Knauf auf.
Seite 162 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 162 / 218 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren.
Seite 163 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 163 / 218 4. Drehen Sie den Sechskantschlüssel um 270 Grad im Uhrzeigersinn. 5. Ziehen Sie den Sechskantschlüssel wieder heraus. 6. Stecken Sie die Kappe auf.
Seite 164 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 164 / 218 7. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. Elektronischer Knauf ist montiert.
Seite 165 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 165 / 218 10.5 Escape-Knauf 10.5.1 Montage am eingebauten Zylinder (Entriegeln im Uhrzeigersinn) Mechanischen Knauf demontieren ü Spezialwerkzeug vorhanden. 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an.
Seite 166 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 166 / 218 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Drehen Sie das Spezialwerkzeug und den Knauf gleichzeitig gegen den Uhrzeigersinn.
Seite 167 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 167 / 218 Escape-Knauf montieren ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Stecken Sie den 1,5-mm-Sechskantschlüssel in den Escape-Knauf. 2. Drehen Sie den Sechskantschlüssel bis zum Anschlag im Uhrzeigersinn. Escape-Knauf klickt. 3. Ziehen Sie den Sechskantschlüssel wieder heraus.
Seite 168 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 168 / 218 4. Stecken Sie den Escape-Knauf auf den Zylinderschaft. 5. Drehen Sie den Escape-Knauf im Uhrzeigersinn, bis er einrastet. Funktionstest 1. Drehen und ziehen Sie am Escape-Knauf, um festzustellen, ob er ord- nungsgemäß...
Seite 169 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 169 / 218 10.5.2 Montage am ausgebauten Zylinder (Entriegeln gegen den Uhrzeigersinn) Mechanischen Knauf demontieren Spezialwerkzeug vorhanden. ü 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an.
Seite 170 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 170 / 218 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Drehen Sie das Spezialwerkzeug und den Knauf gleichzeitig gegen den Uhrzeigersinn.
Seite 171 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 171 / 218 Zylinder ausbauen 1. Schrauben Sie die Stulpschraube heraus. 2. Bauen Sie den Zylinder aus.
Seite 172 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 172 / 218 Elektronischen Knauf demontieren ü Spezialwerkzeug vorhanden. ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Richten Sie den Knauf waagrecht aus. 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus-...
Seite 173 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 173 / 218 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2° im Uhrzeigersinn und danach ge- gen den Uhrzeigersinn weg. HINWEIS Abrutschen beim Drehen Die Oberfläche der Knaufkappe kann rutschig sein und die Kappe sich (ins-...
Seite 174 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 174 / 218 6. Stecken Sie den Sechskantschlüssel bis zum Anschlag in das dafür vor- gesehene Loch. 7. Drehen Sie den Sechskantschlüssel um 270 Grad gegen den Uhrzeiger- sinn. 8. Ziehen Sie den Sechskantschlüssel wieder heraus.
Seite 175 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 175 / 218 9. Ziehen Sie den Knauf ab. Elektronischer Knauf ist demontiert. Escape-Knauf montieren ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Stecken Sie den 1,5-mm-Sechskantschlüssel in den Escape-Knauf. 2. Drehen Sie den Sechskantschlüssel bis zum Anschlag im Uhrzeigersinn.
Seite 176 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 176 / 218 3. Ziehen Sie den Sechskantschlüssel wieder heraus. 4. Stecken Sie den Escape-Knauf auf den Zylinderschaft. 5. Halten Sie den Schließbart fest und drehen Sie den Escape-Knauf bis...
Seite 177 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 177 / 218 6. Stecken Sie den 1,5-mm-Sechskantschlüssel in den Escape-Knauf. 7. Drehen Sie den 1,5-mm-Sechskantschlüssel bis zum Anschlag gegen den Uhrzeigersinn. Escape-Knauf klickt.
Seite 178 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 178 / 218 8. Bauen Sie den Zylinder wieder ein. 9. Schrauben Sie die Stulpschraube fest.
Seite 179 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 179 / 218 Elektronischen Knauf wieder montieren ü 1,5-mm-Sechskantschlüssel vorhanden. 1. Richten Sie die Knaufaufnahme waagrecht aus. 2. Stecken Sie den Knauf auf.
Seite 180 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 180 / 218 HINWEIS Mitgelieferten Sechskantschlüssel verwenden Im Lieferumfang des Spezialwerkzeugs befindet sich auch ein Sechskant- schlüssel. Verwenden Sie diesen Sechskantschlüssel, um den elektronischen  Knauf zu montieren und zu demontieren.
Seite 181 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 181 / 218 4. Drehen Sie den Sechskantschlüssel um 270 Grad im Uhrzeigersinn. 5. Ziehen Sie den Sechskantschlüssel wieder heraus. 6. Stecken Sie die Kappe auf.
Seite 182 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 182 / 218 7. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein. Elektronischer Knauf ist montiert. Funktionstest 1. Drehen und ziehen Sie am Escape-Knauf, um festzustellen, ob er ord- nungsgemäß...
Seite 183 10.6 Mitnehmer austauschen ü Ausheber zum Lösen der Klammer vorhanden. ü Abstandshalter zum Ausrichten des Verlängerungsbolzens vorhanden. Geeignetes Werkzeug zum Einpressen der Klammer (z.B. Klemmblock ü oder Armaturenzange) vorhanden. 1. Stellen Sie den SI Digital Cylinder AX in das Knauf-Montagewerkzeug.
Seite 184 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 184 / 218 2. Haken Sie die Spitze des Aushebers in die Klammer ein. 3. Hebeln Sie die Klammer aus dem Profilzylinder, indem Sie den Aushe- ber in die Mitte des Zylinders bewegen.
Seite 185 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 185 / 218 4. Ziehen Sie die Klammer vollständig aus dem Profilzylinder.
Seite 186 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 186 / 218 5. Nehmen Sie die beiden Zylinderhälften auseinander. 6. Haken Sie die Spitze des Aushebers in die zweite Klammer ein.
Seite 187 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 187 / 218 7. Hebeln Sie die zweite Klammer aus dem Profilzylinder, indem Sie den Ausheber in die Mitte des Zylinders bewegen. 8. Ziehen Sie die zweite Klammer vollständig aus dem Profilzylinder.
Seite 188 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 188 / 218 9. Drehen Sie beide Verlängerungsbolzen heraus. 10. Entfernen Sie den Mitnehmer.
Seite 189 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 189 / 218 11. Setzen Sie einen neuen Mitnehmer ein. 12. Legen Sie den Abstandshalter an. 13. Schrauben Sie mit dem Ausheber einen passenden Verlängerungsbol- zen ein, bis er am Abstandshalter anliegt.
Seite 190 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 190 / 218 14. Stecken Sie eine Zylinderhälfte auf den Verlängerungsbolzen. Verlängerungsbolzen ist gegen Verdrehen geschützt.
Seite 191 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 191 / 218 15. Ziehen Sie den Abstandshalter wieder ab. 16. Schieben Sie die Hälften vollständig zusammen. 17. Setzen Sie die Klammer mit der Nase zur Stulpschraube wieder in den Schlitz des Profilzylinders ein und drücken Sie die Klammer mit dem...
Seite 192 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 192 / 218 HINWEIS Klemmblock mit Austausch-Mitnehmern inkompatibel Einige Austausch-Mitnehmer passen nicht in die Aussparung des Klemm- blocks. Bei Zylindern mit diesen Mitnehmern können die Klammern nicht mit dem Klemmblock eingepresst werden.
Seite 193 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 193 / 218 21. Stecken Sie eine Zylinderhälfte auf den Verlängerungsbolzen. Verlängerungsbolzen ist gegen Verdrehen geschützt. 22. Ziehen Sie den Abstandshalter wieder ab.
Seite 194 (z.B. Klemmblock oder Armaturenzange). HINWEIS Klemmblock mit Austausch-Mitnehmern inkompatibel Einige Austausch-Mitnehmer passen nicht in die Aussparung des Klemm- blocks. Bei Zylindern mit diesen Mitnehmern können die Klammern nicht mit dem Klemmblock eingepresst werden. Mitnehmer am SI Digital Cylinder AX ist ausgetauscht.
Seite 195 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 195 / 218 10.7 Hebel tauschen Gabel-/Ringschlüssel SW10 vorhanden. ü 1. Entfernen Sie die Sechskantmutter (SW10). 2. Entfernen Sie die kleine Beilagscheibe.
Seite 196 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 196 / 218 3. Entfernen Sie den Hebel. 4. Setzen Sie den neuen Hebel auf die Vierkantbuchse. 5. Stecken Sie die kleine Beilagscheibe wieder auf den Hebel.
Seite 197 Digital Cylinder AX (Z5) SmartIntego 10. Cylinder AX individualisieren (Handbuch) 197 / 218 6. Schrauben Sie die Sechskantmutter wieder fest (SW10). Hebel ist ausgetauscht.
Seite 198 Digital Cylinder AX (Z5) SmartIntego 11. Signalisierung (Handbuch) 198 / 218 11. Signalisierung Siehe TechGuide WO/SVCN.
Seite 199 2. Verwenden Sie saubere und fettfreie Handschuhe. Beibehaltung des Zustands während des Batteriewechsels Der SI Digital Cylinder AX kann ohne Stromversorgung nicht ein- oder auskuppeln. Während die Batterien ausgebaut sind, behält der SI Digital Cylinder AX deshalb seinen aktuellen Schließungs- zustand und seinen Datenstand (Programmierung und gespeicherte Protokolle) bei.
Seite 200 Digital Cylinder AX (Z5) SmartIntego 12. Wartung (Handbuch) 200 / 218 2. Setzen Sie das Spezialwerkzeug an. 3. Richten Sie das Spezialwerkzeug so aus, dass das Logo parallel zur Aus- sparung ist. 4. Halten Sie Spezialwerkzeug und Knaufkappe gleichzeitig fest und dre- hen Sie beides zusammen zuerst 1-2°...
Seite 201 Digital Cylinder AX (Z5) SmartIntego 12. Wartung (Handbuch) 201 / 218 5. Ziehen Sie das Werkzeug und die Kappe ab. 6. Drücken Sie die Rastnase nach innen und öffnen Sie die Batteriefachab- deckung. 7. Entnehmen Sie die Batterien mit dem magnetischen Spezialwerkzeug.
Seite 202 Digital Cylinder AX (Z5) SmartIntego 12. Wartung (Handbuch) 202 / 218 8. Setzen Sie die neuen Batterien ein (Pluspole mittig aufeinanderliegend). 9. Schließen Sie die Batteriefachabdeckung. Zylinder signalisiert mit dreifachem roten Blinken und Piepen den erfolgreichen Wechsel. 10. Stecken Sie die Kappe auf.
Seite 203 Digital Cylinder AX (Z5) SmartIntego 12. Wartung (Handbuch) 203 / 218 11. Drehen Sie die Kappe im Uhrzeigersinn. Kappe rastet mit einem Klicken ein.
Seite 204 Digital Cylinder AX (Z5) SmartIntego 12. Wartung (Handbuch) 204 / 218 12. Führen Sie einen Funktionstest durch. Batterien sind gewechselt. 12.2 Reinigung und Desinfektion ACHTUNG Beschädigung durch aggressive Reinigungsmittel Die Oberfläche dieses Produkts kann durch ungeeignete Reinigungsmittel beschädigt werden. Verwenden Sie ausschließlich Reinigungsmittel, die für Kunststoff- bzw. Metalloberflächen ...
Seite 205 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 205 / 218 13. Technische Daten 13.1 Europrofil und SwissRound Ø 32 mm × 39,5 mm (elektronisch), Maße Knauf (ØxL) Ø 32 mm × 37,5 mm (mechanisch) 30 mm, für Europrofil in 5 mm Schritten auf bis zu 90 mm verlän-...
Seite 206 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 206 / 218 Upgradefähigkeit Firmware upgradefähig über BLE Funkemissionen 13,560006 MHz - 13,560780 MHz 1,04 dBµA/m (3 m Entfernung) 868,000 MHz - 868,600 MHz / 869,700 MHz - 870,000 MHz <25 mW ERP Nur für Artikelnummern: SI-...
Seite 207 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 207 / 218 Funkemissionen 13,560006 MHz - 13,560780 MHz 1,04 dBµA/m (3 m Entfernung) 868,000 MHz - 868,600 MHz / 869,700 MHz - 870,000 MHz <25 mW ERP Nur für Artikelnummern: SI- Z5.*M.WO*...
Seite 208 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 208 / 218 HZ (Halbzylinder) SR (Schweizer Rundprofil) SO (Scandinavian Oval) 39,5 39,5...
Seite 209 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 209 / 218 RS (Scandinavian Round) 39,5 39,5 LE (Hebelzylinder) ca. 7,3 ca. 24 ca. 39 (normale Knauflänge) Beilagscheibe M19×1 13.3.1 Abmessungen der Mitnehmer Mitnehmer Standard (Z5.CAM.WP)
Seite 210 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 210 / 218 Mitnehmer PM1, lang (Z5.CAM.PM1) Mitnehmer PM2 ,kurz (Z5.CAM.PM2) Doppelmitnehmer (Z5.CAM.DOUBLE)
Seite 211 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 211 / 218 Mitnehmer Zahnrad 10 Zähne (Z5.CAM.GEAR10) Modul Zähnezahl Flankendurchmesser Mitnehmer Zahnrad 18 Zähne (Z5.CAM.GEAR18) Modul Zähnezahl Flankendurchmesser...
Seite 212 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 212 / 218 13.3.2 Abmessungen der Hebel Z5.LE.11.01 Z5.LE.11.02 Z5.LE.11.03...
Seite 213 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 213 / 218 Z5.LE.11.04 Z5.LE.12.01 Z5.LE.12.02...
Seite 214 Digital Cylinder AX (Z5) SmartIntego 13. Technische Daten (Handbuch) 214 / 218 Z5.LE.12.03 Z5.LE.12.04...
Seite 215 Digital Cylinder AX (Z5) SmartIntego 14. Konformitätserklärung (Handbuch) 215 / 218 14. Konformitätserklärung Hiermit erklärt die SimonsVoss Technologies GmbH , dass die Artikel (SI- Z5.*M.VCN*, SI-Z5.*M.WO*) folgenden Richtlinien entsprechen: 2014/53/EU -Funkanlagen-  bzw. für UK: Rechtsverordnung 2017 Nr. 1206 -Funkanlagen- 2011/65/EU -RoHS- ...
Seite 216 Digital Cylinder AX (Z5) SmartIntego 15. Hilfe und weitere Informationen (Handbuch) 216 / 218 15. Hilfe und weitere Informationen Infomaterial/Dokumente Detaillierte Informationen zum Betrieb und zur Konfiguration sowie weitere Dokumente finden Sie auf der Homepage: https://www.smartintego.com/de/home/infocenter/dokumentation Konformitätserklärungen und Zertifikate Konformitätserklärungen und Zertifikate finden Sie auf der Homepage: https://www.simons-voss.com/de/zertifikate.html...
Seite 217 Digital Cylinder AX (Z5) SmartIntego 15. Hilfe und weitere Informationen (Handbuch) 217 / 218 Adresse SimonsVoss Technologies GmbH Feringastr. 4 D-85774 Unterfoehring Deutschland...
Seite 218 Das ist SimonsVoss SimonsVoss, der Pionier funkgesteuerter, kabelloser Schließtechnik, bietet Systemlösungen mit breiter Produktpalette für die Bereiche SOHO, kleine und große Unternehmen sowie öffentliche Einrichtungen. SimonsVoss-Schließsysteme verbinden intelligente Funktionalität, hohe Qualität und preisgekröntes Design Made in Germany. Als innovativer Systemanbieter legt SimonsVoss Wert auf skalierbare Systeme, hohe Sicherheit, zuverlässige Komponenten, leistungsstarke Software und einfache Bedienung.
