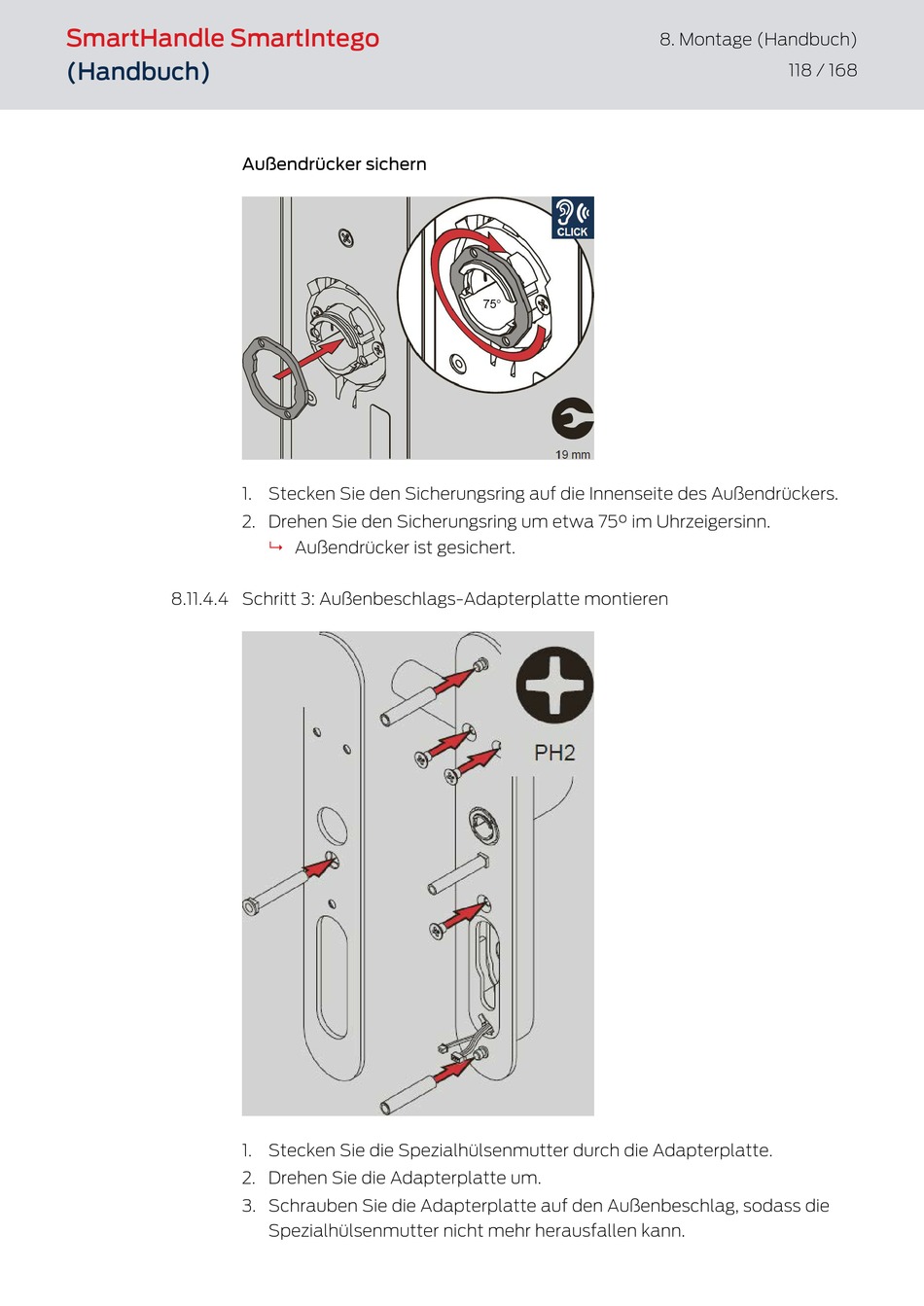

8.11.4.4 Schritt 3: Außenbeschlags-Adapterplatte montieren
Außendrücker sichern
1. Stecken Sie den Sicherungsring auf die Innenseite des Außendrückers.
2. Drehen Sie den Sicherungsring um etwa 75° im Uhrzeigersinn.
Außendrücker ist gesichert.
9
1. Stecken Sie die Spezialhülsenmutter durch die Adapterplatte.
2. Drehen Sie die Adapterplatte um.
3. Schrauben Sie die Adapterplatte auf den Außenbeschlag, sodass die
Spezialhülsenmutter nicht mehr herausfallen kann.
