8.7 Ergänzung: DoorMonitoring Sensorschloss
8.7.1 Sensorschloss-Komponenten
8.7.2 Montage (Handbuch)
8.7.2.1 Schritt 1:Sensorschloss prüfen und verdrahten
3. Den Stulpschraubenkopf vorsichtig heraushebeln.
4. Stulpschraubenkopf vorsichtig gegen die Federspannung herausziehen.

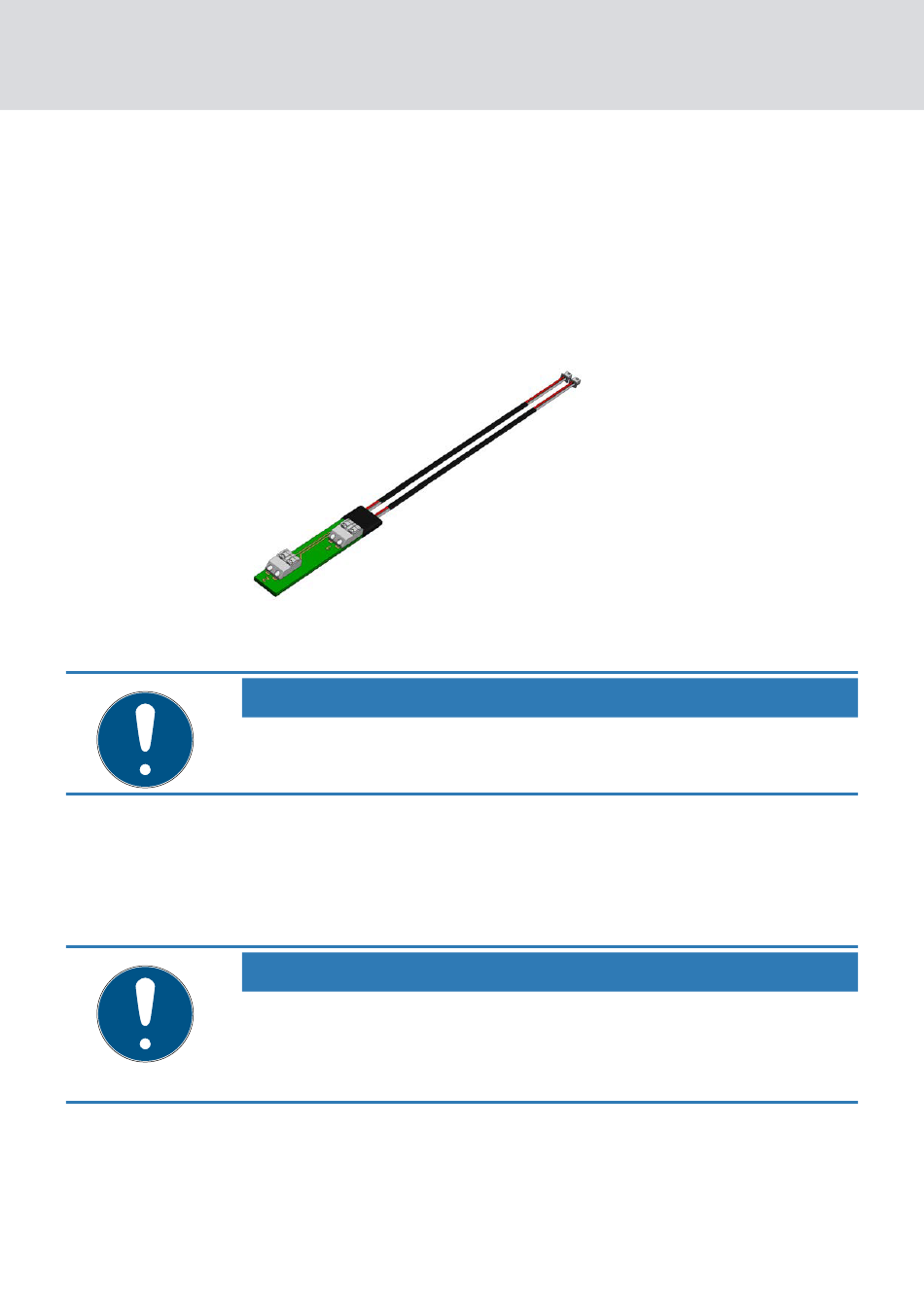

Adapter-Platine für Sensorschloss:
HINWEIS
Beachten Sie unbedingt die Dokumentation des verwendeten Einsteck-
schlosses um mögliche Schäden zu vermeiden!
In diesem Kapitel wird der Anschluss des Sensorschloss-Adapters an das
Sensorschloss erläutert. Die allgemeine Montage des SmartHandle
entnehmen Sie bitte den entsprechenden Kapiteln dieses Handbuches.
HINWEIS
Die zur Verfügung gestellte PIN-Belegung des Schlosses dient zur Unter-
stützung bei der Inbetriebnahme. Es wird empfohlen, diese Pinbelegung mit
einem Multimeter zu verifizieren, da es seitens des Schlossherstellers zu
Änderungen kommen kann.
1. Aktuelle Pinbelegung für den Anschluss eines ausgewählten Sensor-
schlosses herunterladen. Diese ist online im SimonsVoss Händlerbe-
reich für registrierte Benutzer zu finden. Wenden Sie sich für den Down-
load der aktuellen Pinbelegung ggf. an Ihren Fachhändler.
