2. INSTALLATION

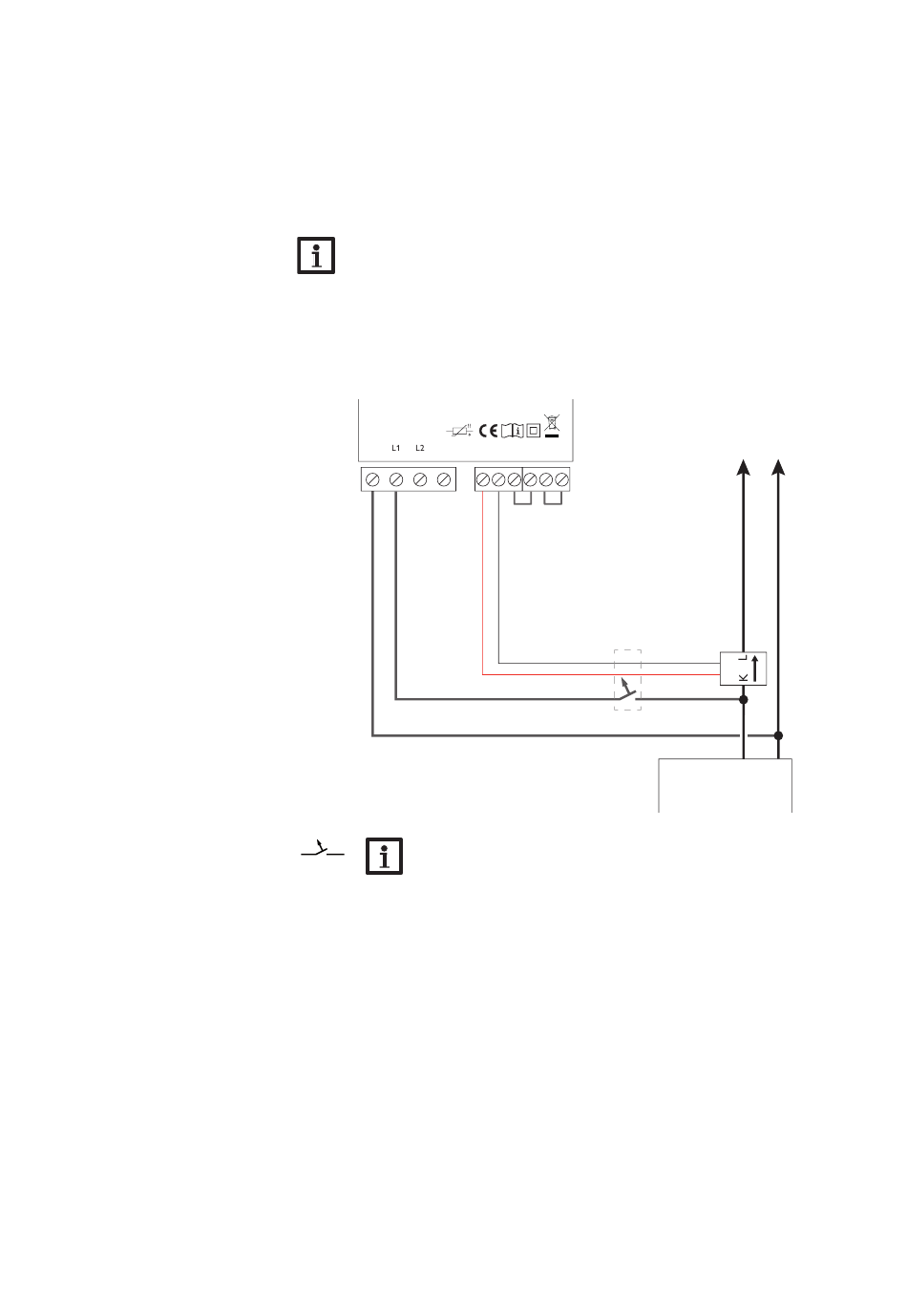

EINPHASIGER ANSCHLUSS
HINWEIS
Nur für Gebäude mit ausschließlich einphasiger Stromversorgung. Bei
dreiphasigem Gebäudeanschluss müssen alle Stromsensoren ange-
schlossen werden.
1. Den Stromsensor und den Leiter L1 des Sensormoduls unmittelbar vor dem Energiezähler
anschließen. Der im Stromsensor aufgeprägte Pfeil muss in Richtung der Verbraucher zeigen.
2. Darauf achten, dass kein Verbraucher zwischen dem Energiezähler und dem Stromsensor
angeschlossen wird.
Versorgung / Power supply
160mA 240V~
N
L3
HINWEIS
Die Phase muss über einen 1-phasigen Leitungsschutzschalter 16 A (nicht
im Lieferumfang erhalten) abgesichert werden.
CTL1
CTL2
CTL3
schwarz
rot
Verbraucher
L1
N
L1
N
EVU / Energiezähler
