8

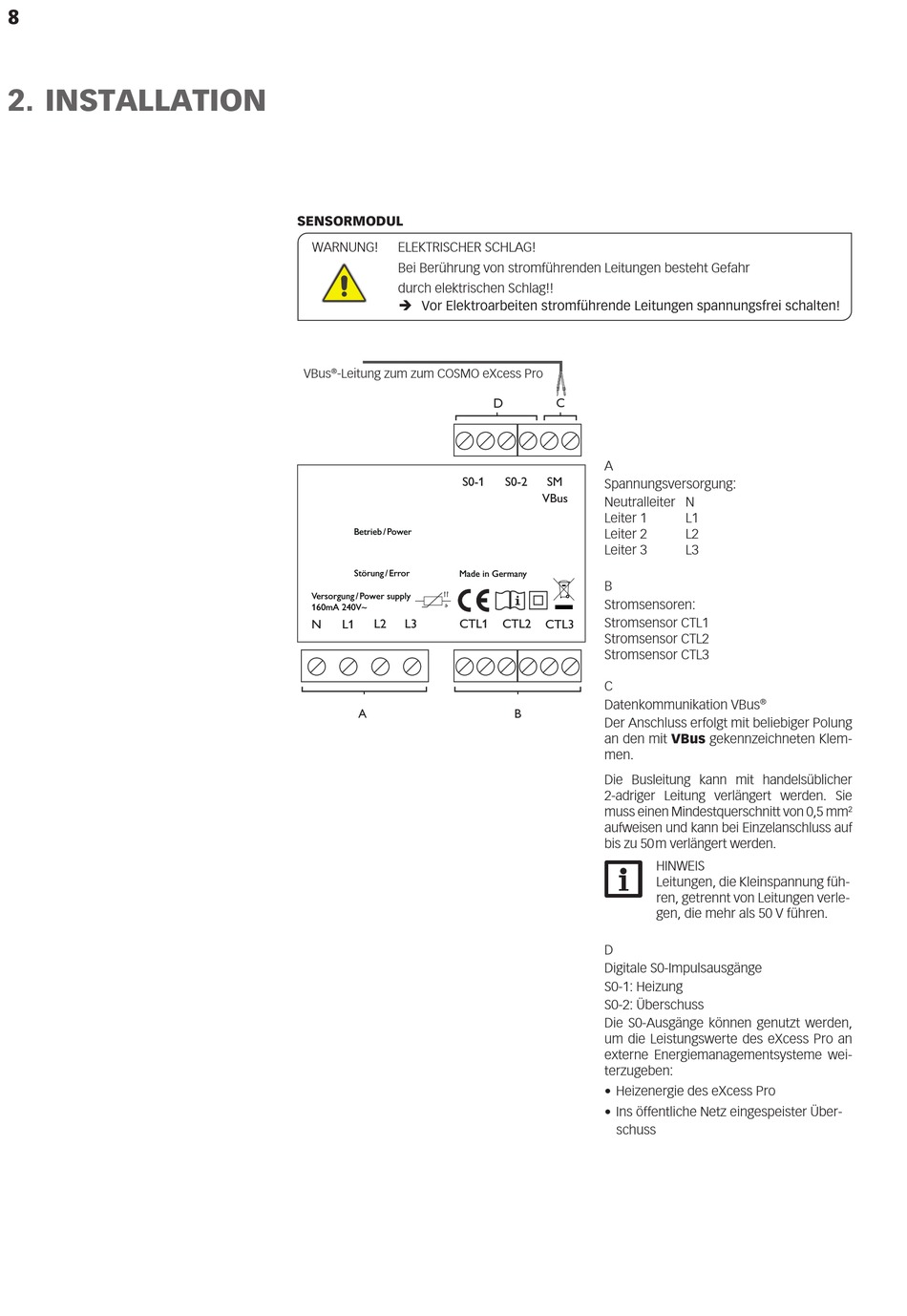

2. INSTALLATION
SENSORMODUL
WARNUNG!
ELEKTRISCHER SCHLAG!
Bei Berührung von stromführenden Leitungen besteht Gefahr
durch elektrischen Schlag!!
Î Vor Elektroarbeiten stromführende Leitungen spannungsfrei schalten!
VBus
®
-Leitung zum zum COSMO eXcess Pro
S0-1
Betrieb / Power
Störung / Error
Made in Germany
Versorgung / Power supply
160mA 240V~
N
L3
CTL1
A
D
C
A
S0-2
SM
Spannungsversorgung:
VBus
Neutralleiter N
Leiter 1
Leiter 2
Leiter 3
B
Stromsensoren:
Stromsensor CTL1
CTL2
CTL3
Stromsensor CTL2
Stromsensor CTL3
C
Datenkommunikation VBus
B
Der Anschluss erfolgt mit beliebiger Polung
an den mit VBus gekennzeichneten Klem-
men.
Die Busleitung kann mit handelsüblicher
2-adriger Leitung verlängert werden. Sie
muss einen Mindestquerschnitt von 0,5 mm
aufweisen und kann bei Einzelanschluss auf
bis zu 50 m verlängert werden.
HINWEIS
Leitungen, die Kleinspannung füh-
ren, getrennt von Leitungen verle-
gen, die mehr als 50 V führen.
D
Digitale S0-Impulsausgänge
S0-1: Heizung
S0-2: Überschuss
Die S0-Ausgänge können genutzt werden,
um die Leistungswerte des eXcess Pro an
externe Energiemanagementsysteme wei-
terzugeben:
• Heizenergie des eXcess Pro
• Ins öffentliche Netz eingespeister Über-
schuss
L1
L2
L3
®
2
