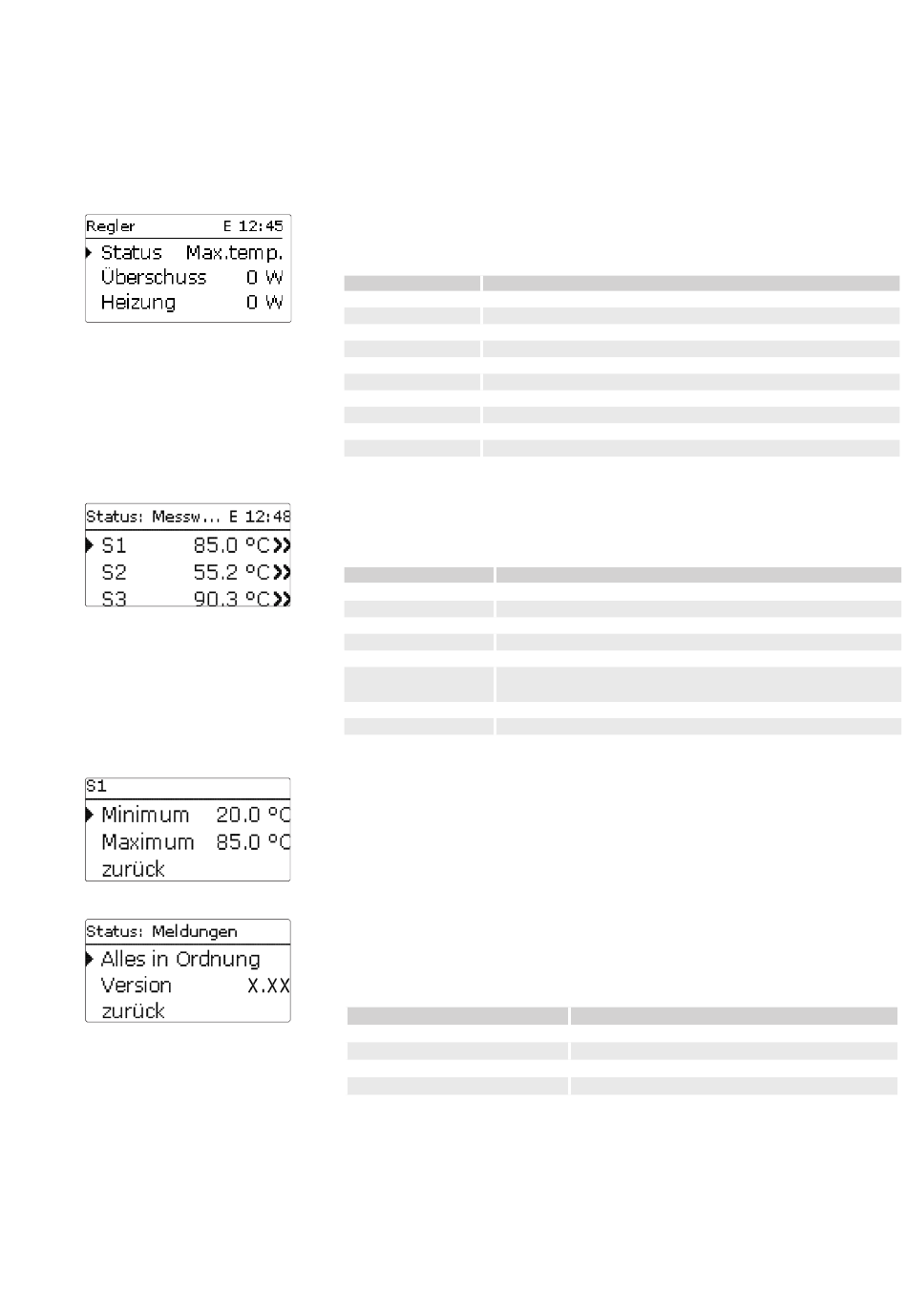

3. BEDIENUNG UND FUNKTION DES REGLERS
3.6.1
REGLER
Im Menü Status / Regler werden alle aktuellen Werte des Reglers (Leistungswerte, Temperatu-
ren, etc.) angezeigt.
Anzeige
Bedeutung
Status
Funktionsstatus
WR-Grenze
Leistungsbegrenzung des Wechselrichters aktiv/inaktiv
Überschuss
Überschussleistung (Reserve / P
Heizung
Heizleistung
Verbr. ext.
Leistung der externen Verbraucher
Heizung
Temperatur Heizung (S1)
Sp. unten
Temperatur Speicher unten (S2)
Sp. oben
Temperatur Speicher oben (S3) (optional)
Sensor 4
Temperatur Sensor 4
Ladepumpe
Drehzahl Ladepumpe
Druck
Systemdruck
3.6.2
MESS- / BILANZWERTE
Status
/
Mess-/Bilanzwerte
Im Menü
Bilanzwerte angezeigt.
Anzeige
Bedeutung
S1 ... S4
Temperatur S1 ... S4
S4, S5
Schaltzustand S4, S5
S6
Temperatur und Druck S6
R1 ... R4
Betriebszustand Relais 1 ... 4
PWM
Betriebszustand PWM-Ausgang
Überschuss
Überschussenergie in Wh / kWh / MWh
Wh / kWh / MWh
Heizung Wh / kWh / MWh Erzeugte Heizenergie in Wh / kWh / MWh
Heizung h
Betriebsstunden der Elektroheizung
Nachheizung h
Betriebsstunden der internen Nachheizung
Wenn eine Zeile mit einem Messwert angewählt wird, öffnet sich ein weiteres Untermenü.
Wenn z. B. S1 angewählt wird, öffnet sich ein Untermenü, in dem der Minimal- und Maximalwert
angezeigt werden.
3.6.3
MELDUNGEN
Im Menü Status / Meldungen werden Fehler- und Warnmeldungen angezeigt.
Im Normalbetrieb wird Alles in Ordnung angezeigt.
Bei einer Meldung zeigt das Display einen Kurztext zur Art des Fehlers an.
Anzeige
!VBus Sensormodul
!VBus Powermodul
!Minderdruck
!Sensorfehler S1 ... S3, S6
Im Falle eines Fehlers blinkt die Kontroll-LED rot und eine Meldung wird in der Statusanzeige
angezeigt. Bei einem Sensorfehler schaltet das System aus, eine Fehlermeldung erscheint im
Display.
Bei gestörter VBus
-Kommunikation blinkt die Kontroll-LED rot / grün.
®
Nachdem der Fehler behoben und quittiert wurde, erlischt die Meldung.
> 3000 W)
PV
werden alle aktuellen Messwerte sowie verschiedene
Beschreibung
VBus
-Kommunikation gestört
®
VBus
-Kommunikation gestört
®
Systemdruck unterschritten
Sensor defekt
25
