2. INSTALLATION

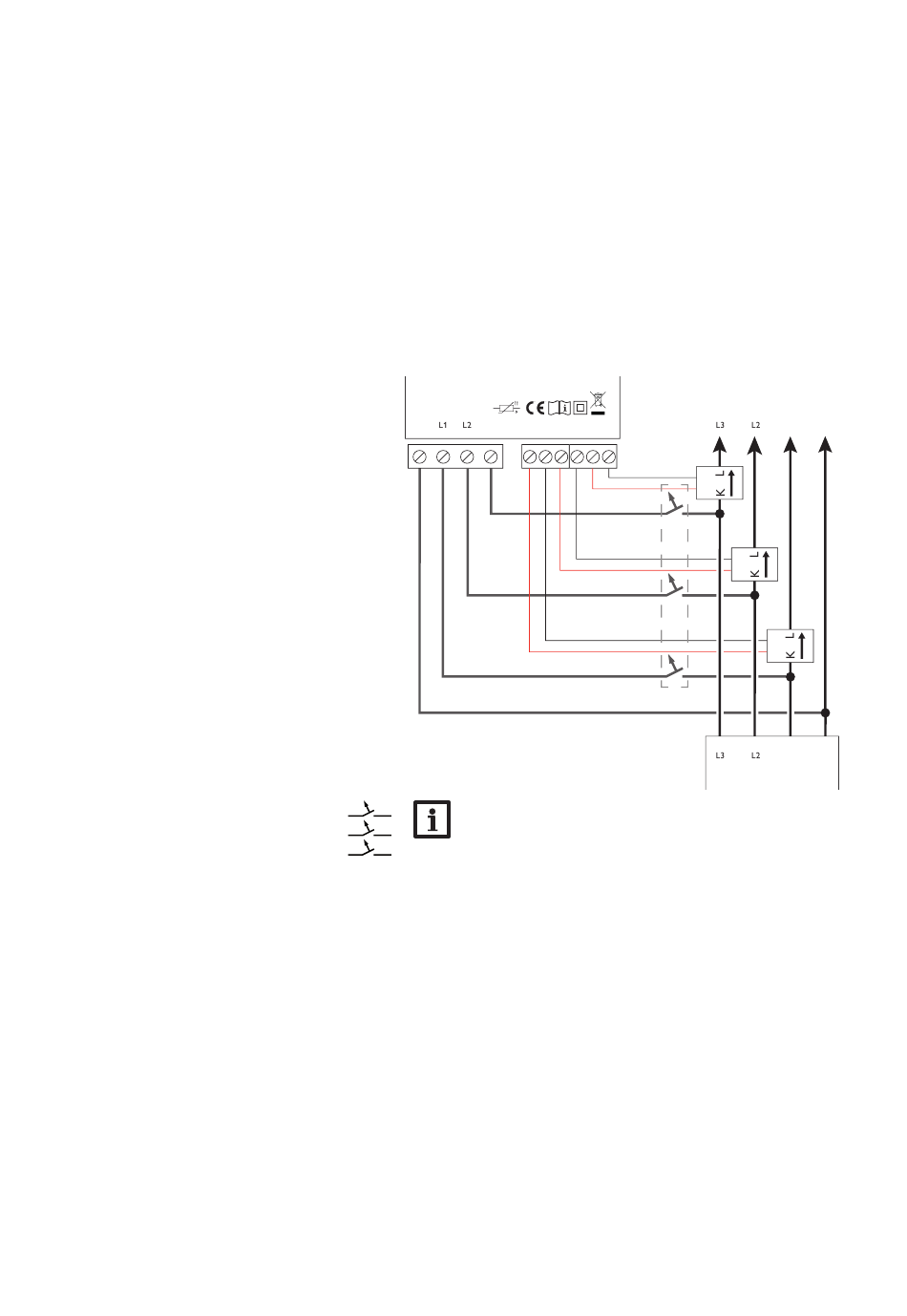

DREIPHASIGER ANSCHLUSS

1. Die Stromsensoren und die Leiter des Sensormoduls phasengleich unmittelbar vor dem
Energiezähler anschließen. Der in den Stromsensoren aufgeprägte Pfeil muss in Richtung
der Verbraucher zeigen.
2. Darauf achten, dass kein Verbraucher zwischen dem Energiezähler und den Stromsensoren
angeschlossen wird.
Das Sensormodul summiert die Leistungswerte aller 3 Phasen auf. Alle 3 Phasen müssen an das
Sensormodul angeschlossen werden.
Versorgung / Power supply
160mA 240V~
L3
N
HINWEIS
Alle 3 Phasen müssen über einen 3-phasigen Leitungsschutzschalter 16 A
(nicht im Lieferumfang erhalten) abgesichert werden.
CTL1 CTL2 CTL3
schwarz
rot
schwarz
rot
schwarz
rot
9
Verbraucher
L1 N
L1 N
EVU / Energiezähler
