10
2. INSTALLATION

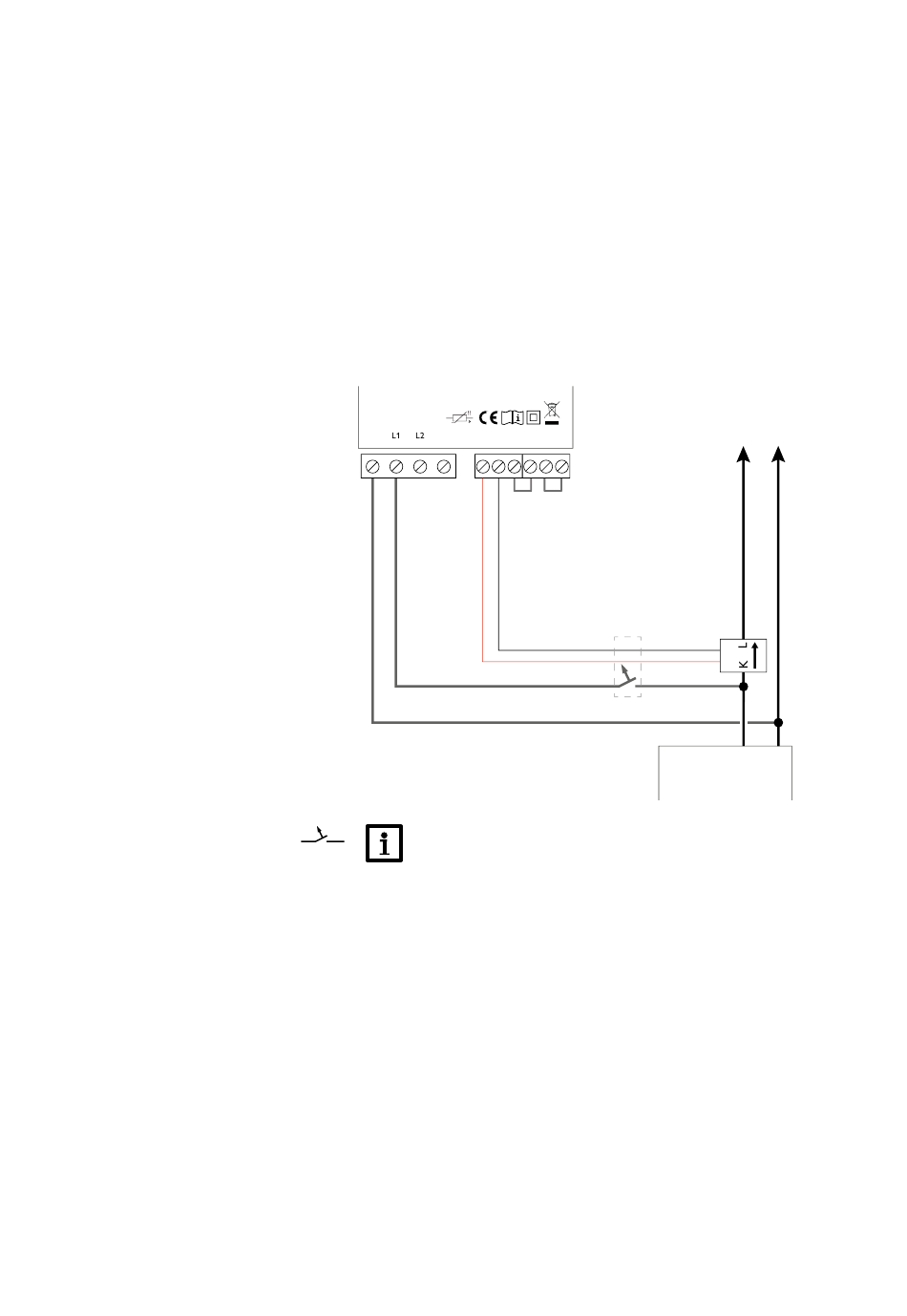

EINPHASIGER ANSCHLUSS
1. Den Stromsensor und den Leiter L1 des Sensormoduls unmittelbar vor dem Energiezäh-
ler anschließen. Der im Stromsensor aufgeprägte Pfeil muss in Richtung der Verbraucher
zeigen.
2. Darauf achten, dass kein Verbraucher zwischen dem Energiezähler und dem Stromsensor
angeschlossen wird.
3. Die Anschlüsse von CTL2 sowie von CTL3 kurzschließen. Die übrigen Stromsensoren werden
nicht verwendet.
Versorgung / Power supply
160mA 240V~
N
L3
HINWEIS
Die Phase muss über einen 1-phasigen Leitungsschutzschalter 16 A (nicht
im Lieferumfang erhalten) abgesichert werden.
CTL1
CTL2
CTL3
schwarz
rot
Verbraucher
L1
N
L1
N
EVU / Energiezähler
