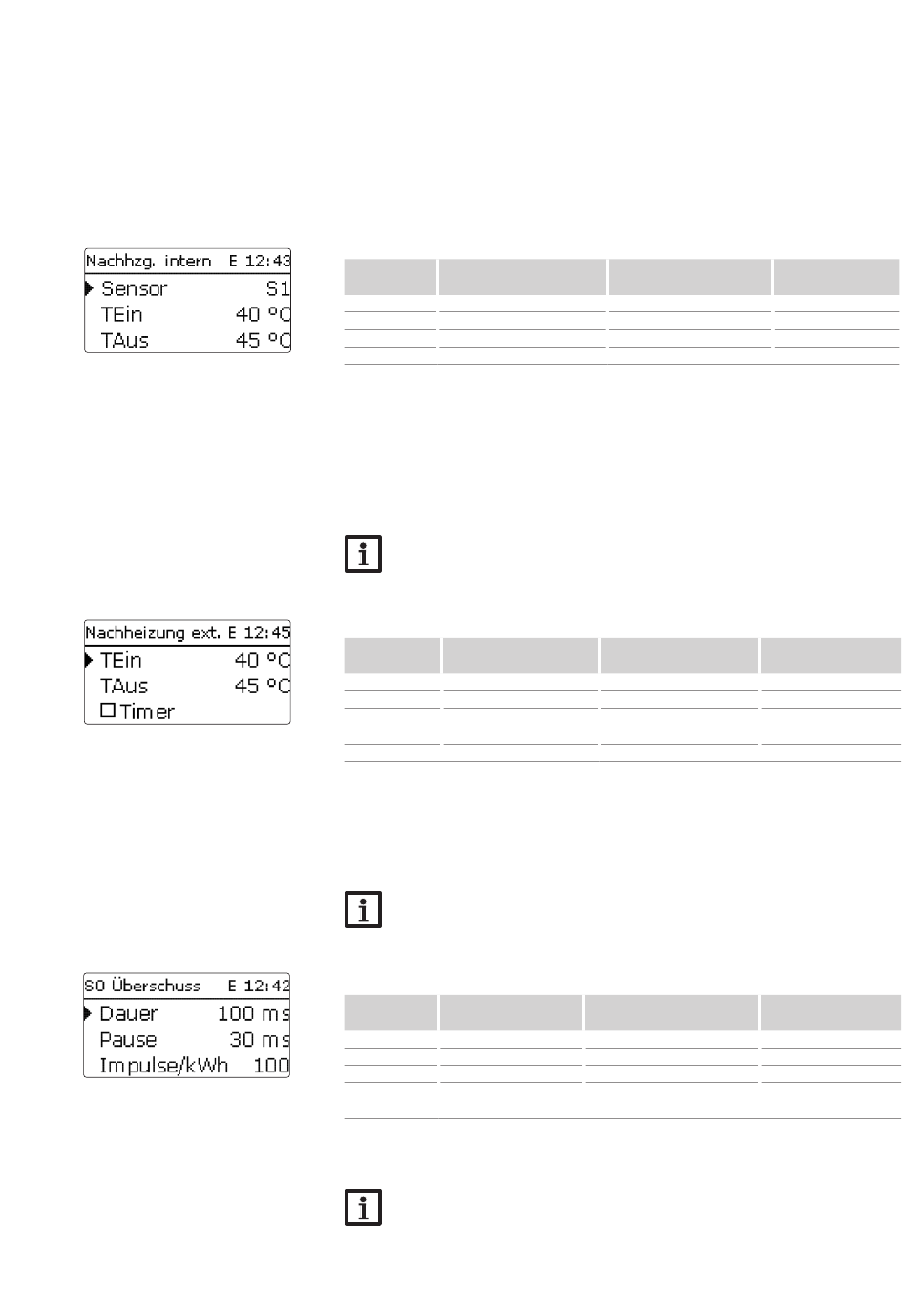

3. BEDIENUNG UND FUNKTION DES REGLERS
NACHHEIZUNG INTERN
Wahlfunktionen / neue Funktion... / Nachheizung int.
Einstellkanal Bedeutung
TEin
Einschalttemperatur
TAus
Ausschalttemperatur
Timer
Option Wochenzeitschaltuhr Ja, Nein
Funkt.
Aktivierung / Deaktivierung
Die Funktion Nachheizung int. dient dazu, die elektrothermische Station zur Nachheizung mit
Strom aus dem Netz zu betreiben. Dazu werden die Leistungsstufen des Leistungsteils und die
Pumpe (R1) eingeschaltet. Als Bezugsparameter gelten die Ein- und Ausschalttemperaturen TEin
und TAus.
Wenn die Temperatur unter die eingegebene Schaltschwelle TEin sinkt, werden die Leistungs-
stufen und das Relais eingeschaltet. Sie werden wieder ausgeschaltet, wenn die Temperatur über
TAus angestiegen ist.
Der Bezugssensor ist S3 (nicht einstellbar).
HINWEIS
Für Informationen zur Timereinstellung siehe Seite 15.
NACHHEIZUNG EXTERN
Wahlfunktionen / neue Funktion... / Nachheizung ext.
Einstellkanal Bedeutung
TEin
Einschalttemperatur
TAus
Ausschalttemperatur
Option Wochenzeitschalt-
Timer
uhr
Funkt.
Aktivierung / Deaktivierung Aktiviert, Deaktiviert
Die Funktion Nachheizung ext. dient dazu, die elektrothermische Station zur Nachheizung
über eine externe Wärmequelle (z. B. Wärmepumpe, Festbrennstoffkessel) zu betreiben. Als Be-
zugsparameter gelten die Ein- und Ausschalttemperaturen TEin und TAus.
Wenn die Temperatur unter die eingegebene Schaltschwelle TEin sinkt, wird R2 mit 100 % einge-
schaltet. Es wird wieder ausgeschaltet, wenn die Temperatur über TAus angestiegen ist.
Der Bezugssensor ist S3 (nicht einstellbar).
HINWEIS
Für Informationen zur Timereinstellung siehe Seite 15.
S0 ÜBERSCHUSS
Wahlfunktionen / neue Funktion... / S0 Überschuss
Einstellkanal Bedeutung
Dauer
Impulsdauer
Pause
Impulspause
Impulse/kWh
Impulswertigkeit
Aktivierung / Deaktivie-
Funkt.
rung
Die Funktion S0 Überschuss dient dazu, den digitalen Impulsausgang S0-2 des Sensormoduls
zu aktivieren, um die bilanzierte Überschussenergie in Form von Impulsen auszugeben.
Die Impulsdauer, -pause und -wertigkeit können eingestellt werden.
HINWEIS
Die Funktion steht nur zur Verfügung, wenn zuvor im Menü Variante die Variante Sen-
sormodul ausgewählt wurde.
Einstellbereich / Aus-
wahl
20 ... 74 °C
21 ... 75 °C
Aktiviert, Deaktiviert
Einstellbereich / Aus-
wahl
20 ... 84 °C
21 ... 85 °C
Ja, Nein
Einstellbereich / Aus-
wahl
30 ... 120 ms
30 ... 120 ms
1 ... 1000
Aktiviert, Deaktiviert
29
Werkseinstellung
40 °C
45 °C
Nein
Aktiviert
Werkseinstellung
40 °C
45 °C
Nein
Aktiviert
Werkseinstellung
100 ms
30 ms
100
Aktiviert
