3. BEDIENUNG UND FUNKTION DES REGLERS
3.7

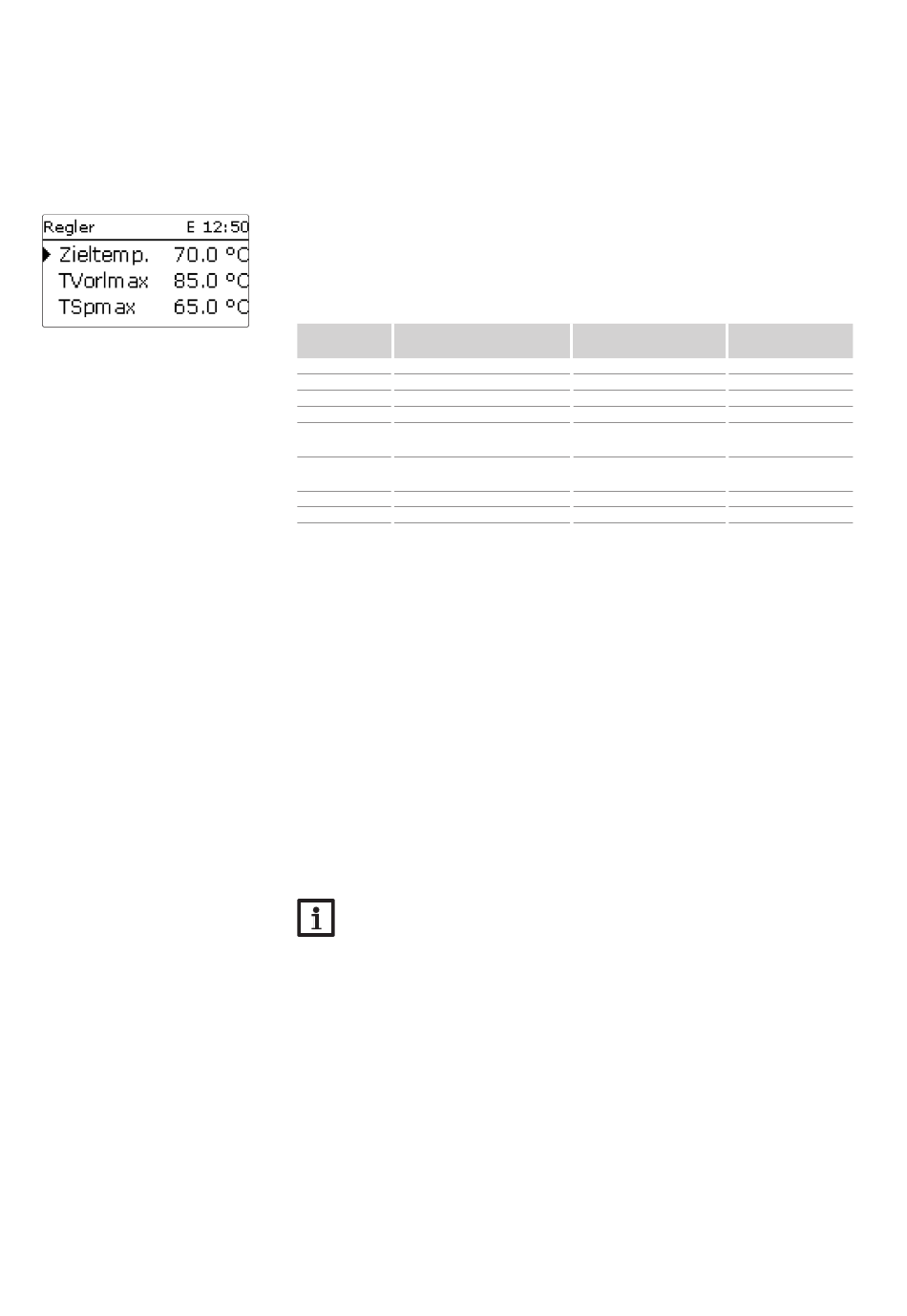

REGLER
In diesem Menü können alle Einstellungen für den Hydraulikteil des eXcess Pro vorgenommen
werden.
Die Zieltemperatur, Minimaltemperatur und Speichermaximaltemperatur sind bereits im Inbetrieb-
nahmemenü eingestellt worden.
Einstellkanal Bedeutung
Zieltemp.
Zieltemperatur
TVorlmax
Vorlaufmaximaltemperatur
TSpmax
Speichermaximaltemperatur
Minimaltemp.
Minimaltemperatur
Drucküberwachung Einschalt-
Druck ein
schwelle
Drucküberwachung Aus-
Druck aus
schaltschwelle
Min. Drehz.
Minimaldrehzahl
Max. Drehz.
Maximaldrehzahl
Reserve, die nicht zur Heizung
Reserve
verwendet wird
Wenn der eingestellte Wert für die Minimaltemperatur an S1 überschritten wird, wird die Pumpe
eingeschaltet.
Der Regler versucht, die Vorlauftemperatur auf die eingestellte Zieltemperatur zu regeln. Dazu wird
die Pumpendrehzahl angepasst. Die Minimal- und Maximalwerte der Pumpendrehzahl können mit
den Parametern Min. Drehz. und Max. Drehz. eingestellt werden.
Wenn die Zieltemperatur überschritten ist, wird die Drehzahl der Pumpe stufenweise bis auf 100 %
erhöht. Die Elektroheizung bleibt währenddessen eingeschaltet.
Wenn die Temperatur am Vorlaufsensor die eingestellte Vorlaufmaximaltemperatur erreicht, schaltet
die Elektroheizung aus und die Pumpe läuft für einige Sekunden weiter.
Wenn die Temperatur am Speichersensor die eingestellte Speichermaximaltemperatur erreicht, wird
die Elektroheizung ausgeschaltet und die Pumpe läuft für einige Sekunden weiter. Der Regler wechselt
in den Status Max.temp. (Maximalabschaltung).
Die Maximalabschaltung dient dazu, die Elektroheizung zu sperren, wenn der Speicher die einge-
stellte Maximaltemperatur erreicht hat.
Wenn der Systemdruck die Einschaltschwelle unterschreitet, wird die Elektroheizung abgeschal-
tet. Dadurch werden Dampfbildung und Siedegeräusche in der Elektroheizung vermieden. Wenn
der Systemdruck die Ausschaltschwelle überschreitet, wird die Elektroheizung wieder eingeschal-
tet.
Die Reserve ist eine einstellbare Überschussleistung, die ins Netz eingespeist und nicht für die
Heizung verwendet wird. Die Reserve kann genutzt werden, um bei großen PV-Anlagen erst spä-
ter mit der Heizung zu beginnen. Dadurch kann die Leistungsspitze am Mittag reduziert werden.
HINWEIS
Die Zieltemperatur ist um 10 K gegen die Minimaltemperatur verriegelt.
Einstellbereich /
Werkseinstellung
Auswahl
45 ... 70 °C
70 °C
55 ... 85 °C
85 °C
30 ... 75°C
65 °C
35 ... 65 °C
55 °C
0,3 ... 1,5 bar
0,8 bar
0,4 ... 1,6 bar
1,0 bar
5 ... 100 %
15 %
24 ... 100 %
100 %
0 ... 9000 W
100 W
