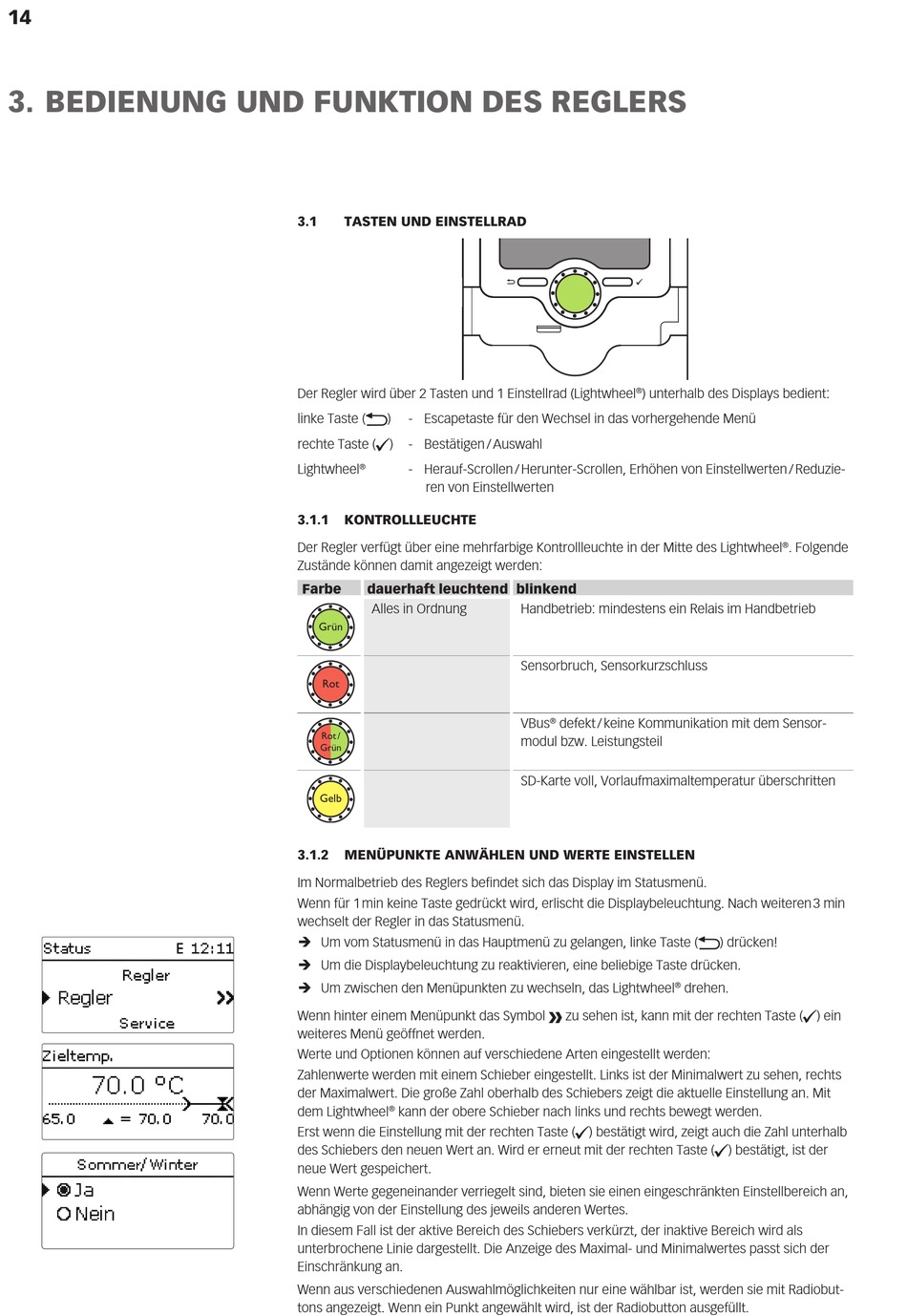

3. BEDIENUNG UND FUNKTION DES REGLERS
3.1
TASTEN UND EINSTELLRAD
Der Regler wird über 2 Tasten und 1 Einstellrad (Lightwheel
linke Taste (⟲)
- Escapetaste für den Wechsel in das vorhergehende Menü
rechte Taste (✓)
- Bestätigen / Auswahl
Lightwheel
- Herauf-Scrollen / Herunter-Scrollen, Erhöhen von Einstellwerten / Reduzie-
®
ren von Einstellwerten
3.1.1
KONTROLLLEUCHTE
Der Regler verfügt über eine mehrfarbige Kontrollleuchte in der Mitte des Lightwheel
Zustände können damit angezeigt werden:
Farbe
dauerhaft leuchtend blinkend
Alles in Ordnung
Grün
Rot
Rot /
Grün
Gelb
3.1.2
MENÜPUNKTE ANWÄHLEN UND WERTE EINSTELLEN
Im Normalbetrieb des Reglers befindet sich das Display im Statusmenü.
Wenn für 1 min keine Taste gedrückt wird, erlischt die Displaybeleuchtung. Nach weiteren 3 min
wechselt der Regler in das Statusmenü.
Î Um vom Statusmenü in das Hauptmenü zu gelangen, linke Taste (⟲) drücken!
Î Um die Displaybeleuchtung zu reaktivieren, eine beliebige Taste drücken.
Î Um zwischen den Menüpunkten zu wechseln, das Lightwheel
Wenn hinter einem Menüpunkt das Symbol ⏩ zu sehen ist, kann mit der rechten Taste (✓) ein
weiteres Menü geöffnet werden.
Werte und Optionen können auf verschiedene Arten eingestellt werden:
Zahlenwerte werden mit einem Schieber eingestellt. Links ist der Minimalwert zu sehen, rechts
der Maximalwert. Die große Zahl oberhalb des Schiebers zeigt die aktuelle Einstellung an. Mit
dem Lightwheel
kann der obere Schieber nach links und rechts bewegt werden.
®
Erst wenn die Einstellung mit der rechten Taste (✓) bestätigt wird, zeigt auch die Zahl unterhalb
des Schiebers den neuen Wert an. Wird er erneut mit der rechten Taste (✓) bestätigt, ist der
neue Wert gespeichert.
Wenn Werte gegeneinander verriegelt sind, bieten sie einen eingeschränkten Einstellbereich an,
abhängig von der Einstellung des jeweils anderen Wertes.
In diesem Fall ist der aktive Bereich des Schiebers verkürzt, der inaktive Bereich wird als
unterbrochene Linie dargestellt. Die Anzeige des Maximal- und Minimalwertes passt sich der
Einschränkung an.
Wenn aus verschiedenen Auswahlmöglichkeiten nur eine wählbar ist, werden sie mit Radiobut-
tons angezeigt. Wenn ein Punkt angewählt wird, ist der Radiobutton ausgefüllt.
) unterhalb des Displays bedient:
®
Handbetrieb: mindestens ein Relais im Handbetrieb
Sensorbruch, Sensorkurzschluss
VBus
®
defekt / keine Kommunikation mit dem Sensor-
modul bzw. Leistungsteil
SD-Karte voll, Vorlaufmaximaltemperatur überschritten
®
drehen.
®
. Folgende
