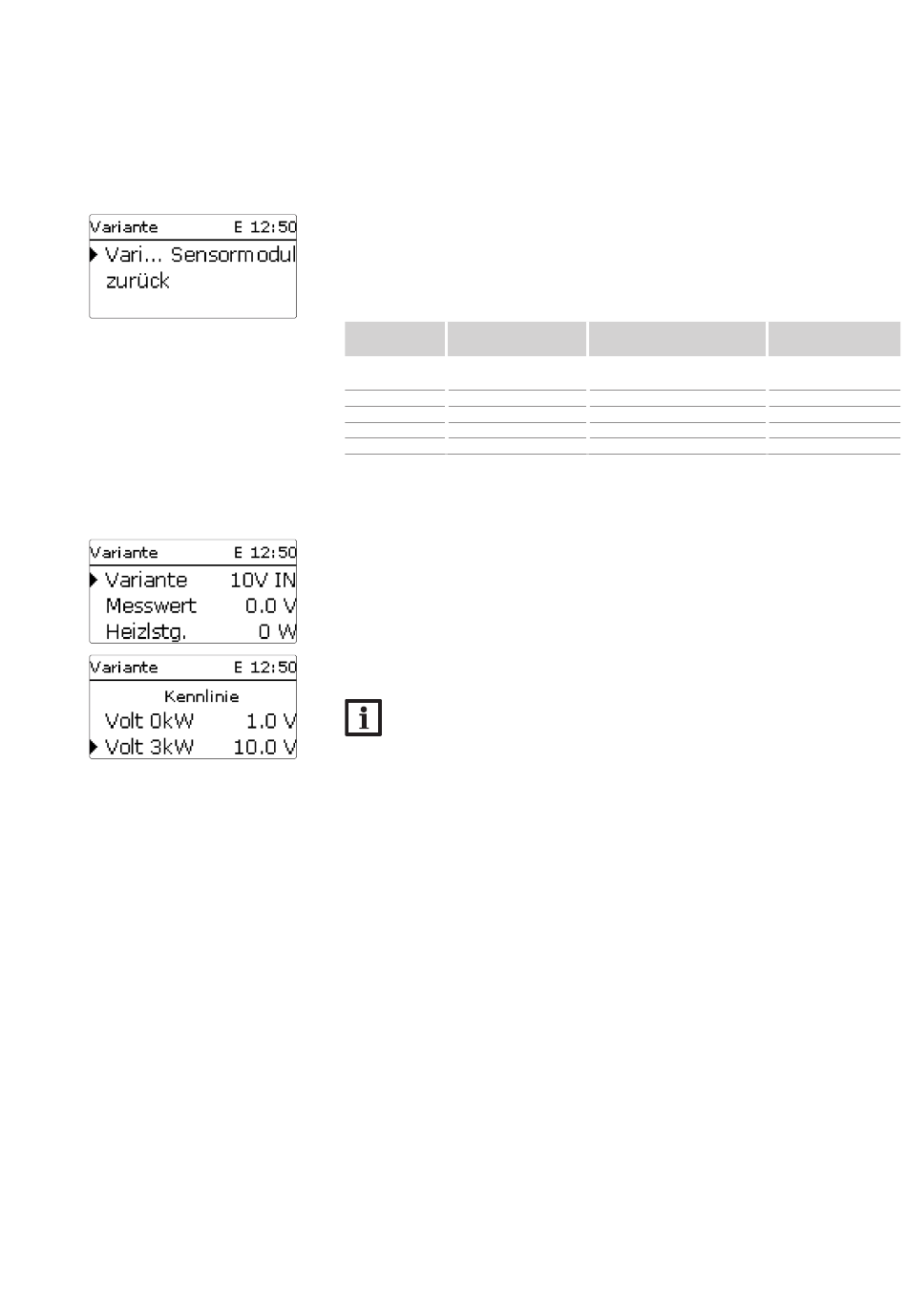

3. BEDIENUNG UND FUNKTION DES REGLERS
3.8
VARIANTE
In diesem Menü kann die Quelle für die Leistungsansteuerung der Elektroheizung festgelegt wer-
den. Folgende Möglichkeiten stehen zur Verfügung:
• Sensormodul (Sensormodul)
• externe 0-10-V-Leistungsanforderung (10V IN)
Einstellkanal /
Bedeutung
Anzeige
Quelle der Leistungsan-
Variante
steuerung
Messwert
Anzeige Signal
Heizlstg.
Anzeige Heizleistung
Volt 0kW
Untere Spannung
Volt 3kW
Obere Spannung
10V IN
Bei der Variante 10V IN erfolgt die Leistungsansteuerung über ein externes 0-10V-Signal. Das
Signal wird an den Klemmen 7 und 8 des Leistungsteils angelegt.
Mit den Parametern Volt 0kW und Volt 3kW kann die Kennlinie der Leistungsansteuerung
eingestellt werden.
HINWEIS
Da bei dieser Variante keine Kommunikation mit dem Sensormodul stattfindet, wird kein
Überschuss gemessen und bilanziert.
Wahlfunktionen, die das Sensormodul benötigen, stehen nicht zur Verfügung bzw. wer-
den gelöscht.
Einstellbereich / Anzeige-
bereich / Auswahl
Sensormodul, 10V IN
0,0 ... 10,0 V
1 ... 3000 W
0,0 ... 9,0 V
1,0 ... 10,0 V
27
Werkseinstellung
Sensormodul
-
-
1,0 V
10,0 V
