1. Installation

1.2 Elektrischer Anschluss

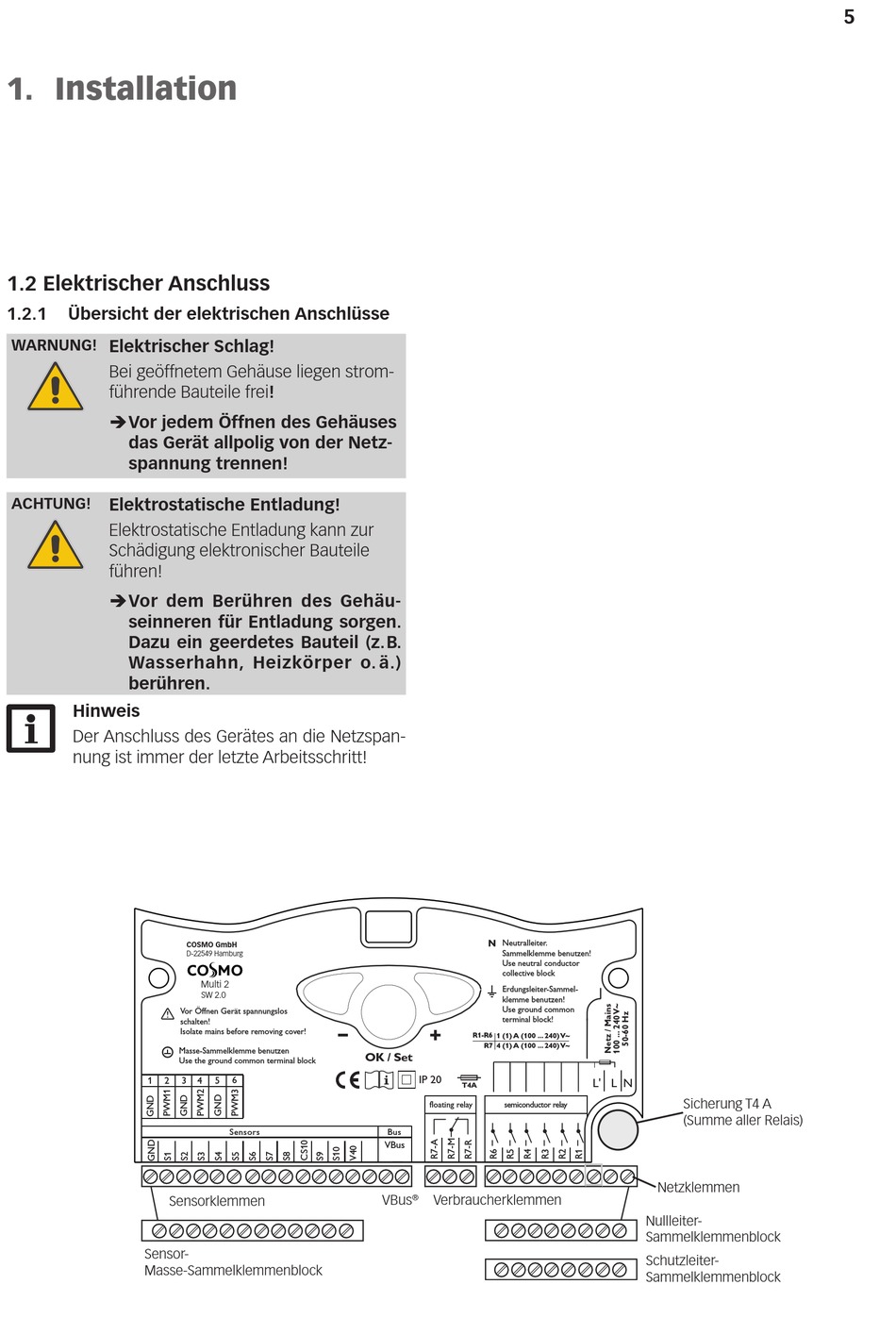

1.2.1 Übersicht der elektrischen Anschlüsse

Elektrischer Schlag!

WARNUNG!
Bei geöffnetem Gehäuse liegen strom-
führende Bauteile frei!
ÎVor jedem Öffnen des Gehäuses
das Gerät allpolig von der Netz-
spannung trennen!
Elektrostatische Entladung!
ACHTUNG!
Elektrostatische Entladung kann zur
Schädigung elektronischer Bauteile
führen!
ÎVor dem Berühren des Gehäu-
seinneren für Entladung sorgen.
Dazu ein geerdetes Bauteil (z. B.
Wasserhahn, Heizkörper o. ä.)
berühren.
Hinweis
Der Anschluss des Gerätes an die Netzspan-
nung ist immer der letzte Arbeitsschritt!
1 2
Sensorklemmen
Sensor-
Masse-Sammelklemmenblock
COSMO GmbH
D-22549 Hamburg
Multi 2
SW 2.0
Vor Öffnen Gerät spannungslos
schalten!
Isolate mains before removing cover!
Masse-Sammelklemme benutzen
Use the ground common terminal block
3 4 5 6
Sensors
Neutralleiter.
Sammelklemme benutzen!
Use neutral conductor
collective block
Erdungsleiter-Sammel-
klemme benutzen!
Use ground common
terminal block!
R1-R6 1 (1) A (100 ... 240) V~
R7 4 (1) A (100 ... 240) V~
OK / Set
IP 20
T4A
floating relay semiconductor relay
Bus
VBus
VBus Verbraucherklemmen
®
L' L N
Sicherung T4 A
(Summe aller Relais)
Netzklemmen
Nullleiter-
Sammelklemmenblock
Schutzleiter-
Sammelklemmenblock
5
