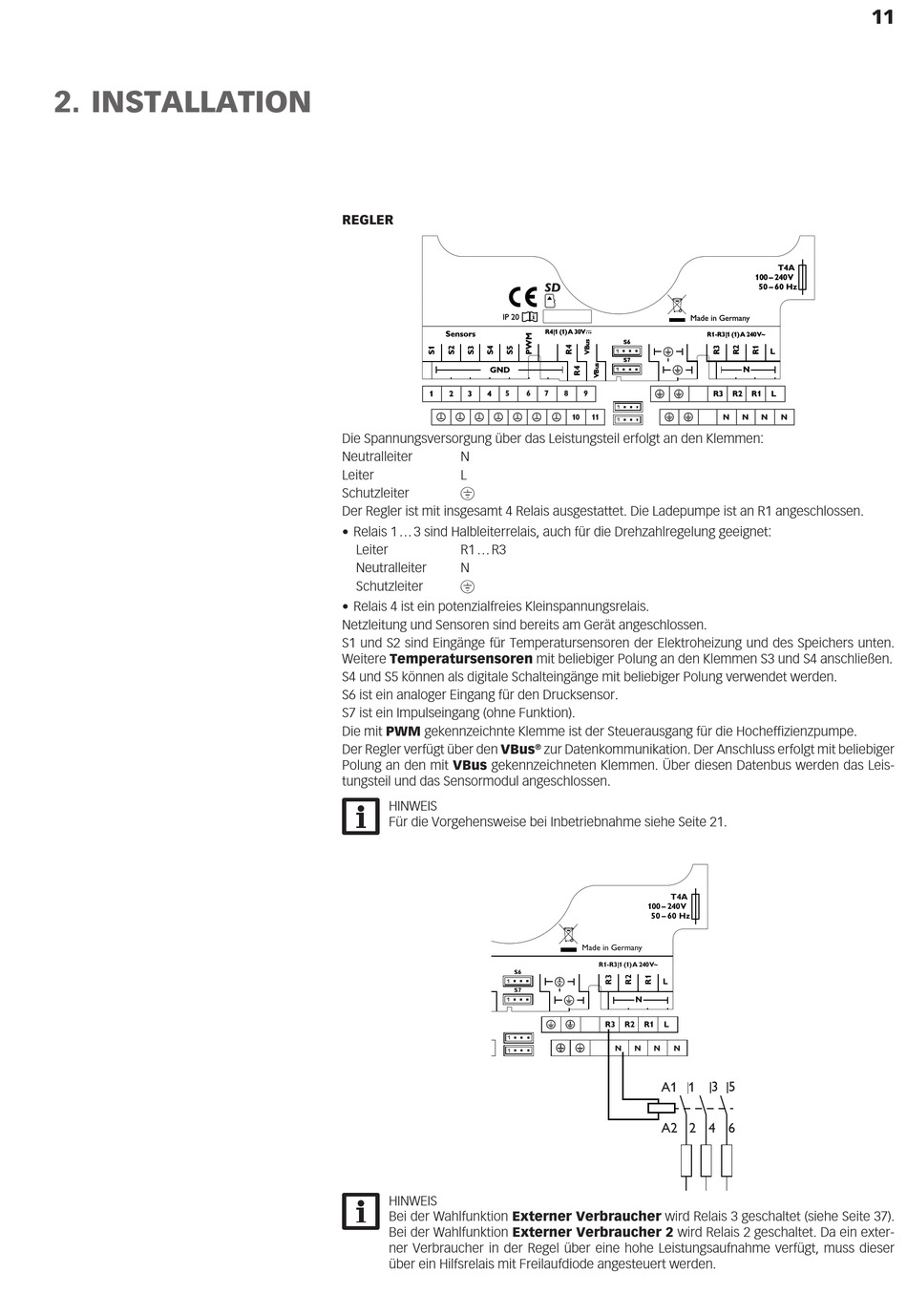

2. INSTALLATION
REGLER
Sensors
1
2
3
4
Die Spannungsversorgung über das Leistungsteil erfolgt an den Klemmen:
Neutralleiter
N
Leiter
L
Schutzleiter
⏚
Der Regler ist mit insgesamt 4 Relais ausgestattet. Die Ladepumpe ist an R1 angeschlossen.
• Relais 1 ... 3 sind Halbleiterrelais, auch für die Drehzahlregelung geeignet:
Leiter
R1 ... R3
Neutralleiter
N
Schutzleiter
⏚
• Relais 4 ist ein potenzialfreies Kleinspannungsrelais.
Netzleitung und Sensoren sind bereits am Gerät angeschlossen.
S1 und S2 sind Eingänge für Temperatursensoren der Elektroheizung und des Speichers unten.
Weitere Temperatursensoren mit beliebiger Polung an den Klemmen S3 und S4 anschließen.
S4 und S5 können als digitale Schalteingänge mit beliebiger Polung verwendet werden.
S6 ist ein analoger Eingang für den Drucksensor.
S7 ist ein Impulseingang (ohne Funktion).
Die mit PWM gekennzeichnte Klemme ist der Steuerausgang für die Hocheffizienzpumpe.
Der Regler verfügt über den VBus
Polung an den mit VBus gekennzeichneten Klemmen. Über diesen Datenbus werden das Leis-
tungsteil und das Sensormodul angeschlossen.
HINWEIS
Für die Vorgehensweise bei Inbetriebnahme siehe Seite 21.
SD
IP 20
R4|1 (1) A 30V
Sensors
GND
1
2
3
4
5
6
7
8
9
10
11
HINWEIS
Bei der Wahlfunktion Externer Verbraucher wird Relais 3 geschaltet (siehe Seite 37).
Bei der Wahlfunktion Externer Verbraucher 2 wird Relais 2 geschaltet. Da ein exter-
ner Verbraucher in der Regel über eine hohe Leistungsaufnahme verfügt, muss dieser
über ein Hilfsrelais mit Freilaufdiode angesteuert werden.
SD
IP 20
R4|1 (1) A 30V
S6
S7
GND
5
6
7
8
9
10
11
®
zur Datenkommunikation. Der Anschluss erfolgt mit beliebiger
100 – 240 V
50 – 60 Hz
Made in Germany
R1-R3|1 (1) A 240 V~
S6
S7
N
R3
R2
R1
N
N
N
T4A
100 – 240 V
50 – 60 Hz
Made in Germany
R1-R3|1 (1) A 240 V~
L
N
R3
R2
R1
L
N
N
N
N
T4A
L
L
N
A1 1
3 5
A2 2 4 6
11
