True-RMS-Wechselspannungsmessungen
Auf True RMS ansprechende Multimeter wie die Agilent Truevolt Series Modelle messen das Heizpotential der
angelegten Spannung. Die Verlustspannung in einem Widerstandskörper ist proportional zum Quadrat der angelegten
Spannung, unabhängig von der Wellenform des Signals. Dieses Multimeter ist so lange in der Lage, den tatsächlichen
Spannungs- bzw. Stromeffektivwert (True RMS-Wert) exakt zu ermitteln, wie der Energieanteil der Wellenform
oberhalb der Nutzbandbreite des Geräts zu vernachlässigen ist.
Dabei wenden die Agilent Truevolt Series Modelle zur Messung der tatsächlichen Effektivspannung und des
tatsächlichen Effektivstroms die gleiche Technik an. Die AC-Spannungs-Nutzbandbreite beträgt 300 kHz, die AC-
Strom-Nutzbandbreite 10 kHz.
Die Wechselspannungs- und Wechselstromfunktionen (AC-Funktionen) des DMM messen den AC-gekoppelten True-
RMS-Wert. Bei diesem DMM wird nur der „Heizpotenzialwert" der AC-Komponenten des Eingangssignals gemessen (die

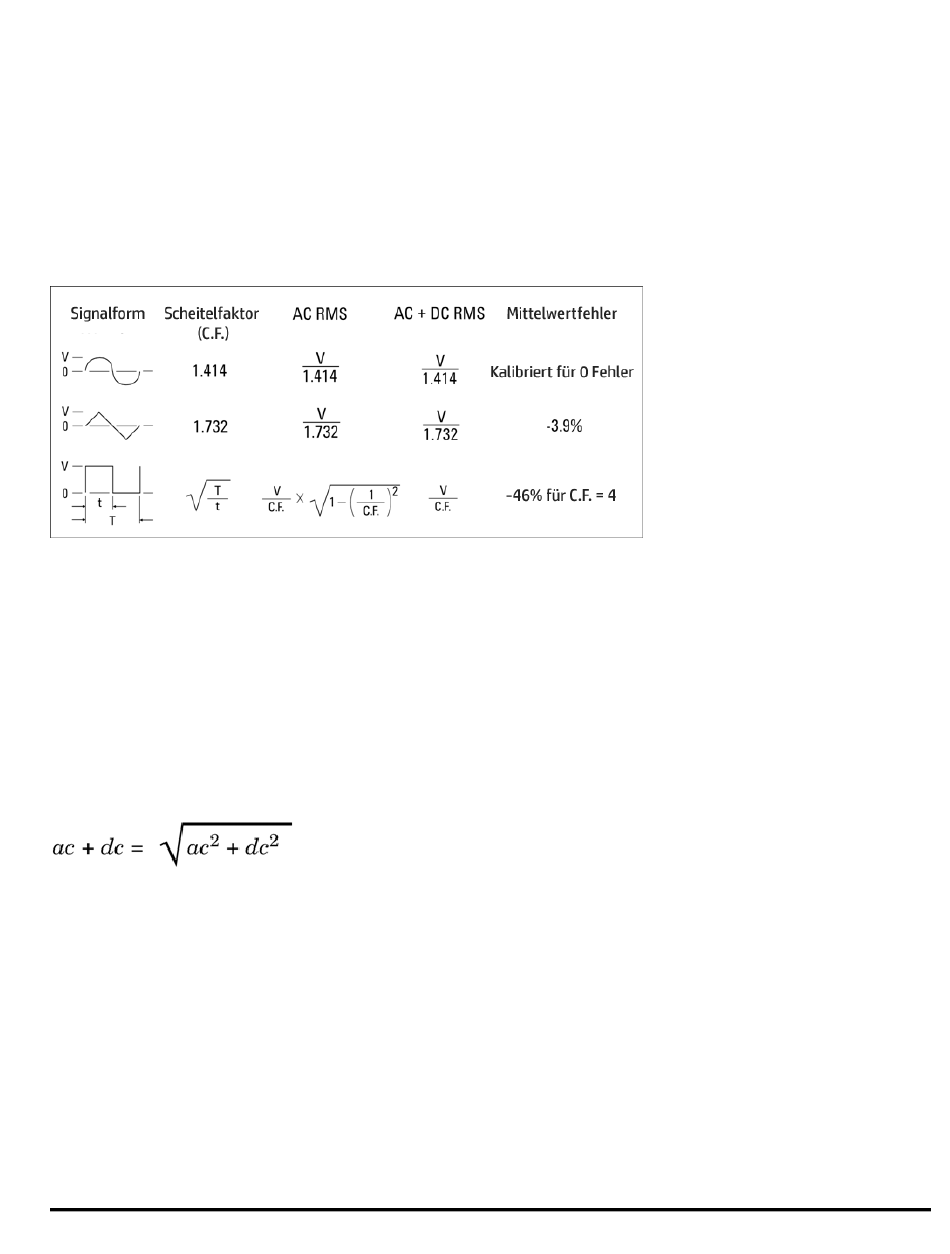

DC-Komponenten werden unterdrückt). Wie Sie der Abbildung oben entnehmen können, sind bei Sinus-, Dreiecks-
und Rechtecksignalen die AC-gekoppelten und AC+DC-Werte gleich, da diese Signalformen keinen DC-Offset
enthalten. Bei nicht-symmetrischen Wellenformen wie etwa Impulszügen gibt es jedoch einen Gleichspannungsanteil
(DC Volts), der von der AC-gekoppelten True-RMS-Messtechnik unterdrückt wird. Diese Technik kann entscheidende
Vorteile bieten.
Die Möglichkeit, eine AC-gekoppelte True RMS-Messung durchzuführen, sollte genutzt werden, wenn kleine AC-Signale
in Gegenwart großer DC-Offsets zu messen sind, beispielsweise beim Messen der in Gleichstromnetzteilen
auftretenden AC-Welligkeit. Es gibt allerdings Fälle, in denen der tatsächliche AC+DC-Effektivwert (True RMS-Wert) zu
ermitteln ist. Diesen Wert können Sie bestimmen, indem Sie die Ergebnisse der DC- und der AC-Messungen wie unten
dargestellt zusammenführen:
Für eine optimale AC-Rauschunterdrückung sollten Sie die DC-Messung mit einer Integrationszeit von mindestens 10
Netzzyklen (PLCs) ausführen.
Bedienungs- und Servicehandbuch Agilent Truevolt Series DMM
