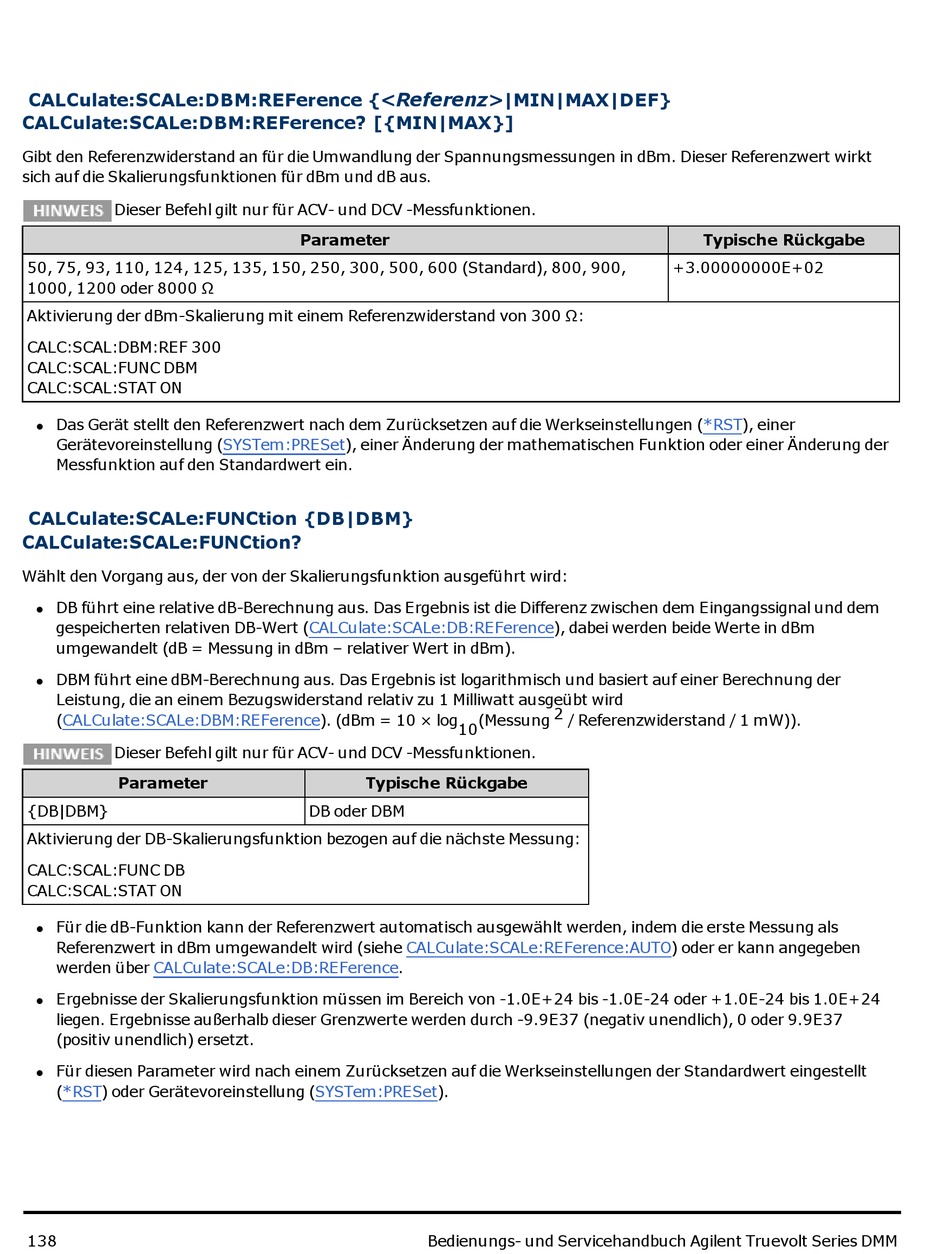

CALCulate:SCALe:DBM:REFerence {< Referenz >|MIN|MAX|DEF}
CALCulate:SCALe:DBM:REFerence? [{MIN|MAX}]
Gibt den Referenzwiderstand an für die Umwandlung der Spannungsmessungen in dBm. Dieser Referenzwert wirkt
sich auf die Skalierungsfunktionen für dBm und dB aus.
Dieser Befehl gilt nur für ACV- und DCV -Messfunktionen.
50, 75, 93, 110, 124, 125, 135, 150, 250, 300, 500, 600 (Standard), 800, 900,
1000, 1200 oder 8000 Ω
Aktivierung der dBm-Skalierung mit einem Referenzwiderstand von 300 Ω:
CALC:SCAL:DBM:REF 300
CALC:SCAL:FUNC DBM
CALC:SCAL:STAT ON
Das Gerät stellt den Referenzwert nach dem Zurücksetzen auf die Werkseinstellungen (*RST), einer
l
Gerätevoreinstellung (SYSTem:PRESet), einer Änderung der mathematischen Funktion oder einer Änderung der
Messfunktion auf den Standardwert ein.
CALCulate:SCALe:FUNCtion {DB|DBM}
CALCulate:SCALe:FUNCtion?
Wählt den Vorgang aus, der von der Skalierungsfunktion ausgeführt wird:
DB führt eine relative dB-Berechnung aus. Das Ergebnis ist die Differenz zwischen dem Eingangssignal und dem
l
gespeicherten relativen DB-Wert (CALCulate:SCALe:DB:REFerence), dabei werden beide Werte in dBm
umgewandelt (dB = Messung in dBm – relativer Wert in dBm).
DBM führt eine dBM-Berechnung aus. Das Ergebnis ist logarithmisch und basiert auf einer Berechnung der
l
Leistung, die an einem Bezugswiderstand relativ zu 1 Milliwatt ausgeübt wird
(CALCulate:SCALe:DBM:REFerence). (dBm = 10 × log
Dieser Befehl gilt nur für ACV- und DCV -Messfunktionen.
Parameter
{DB|DBM}
Aktivierung der DB-Skalierungsfunktion bezogen auf die nächste Messung:
CALC:SCAL:FUNC DB
CALC:SCAL:STAT ON
Für die dB-Funktion kann der Referenzwert automatisch ausgewählt werden, indem die erste Messung als
l
Referenzwert in dBm umgewandelt wird (siehe CALCulate:SCALe:REFerence:AUTO) oder er kann angegeben
werden über CALCulate:SCALe:DB:REFerence.
Ergebnisse der Skalierungsfunktion müssen im Bereich von -1.0E+24 bis -1.0E-24 oder +1.0E-24 bis 1.0E+24
l
liegen. Ergebnisse außerhalb dieser Grenzwerte werden durch -9.9E37 (negativ unendlich), 0 oder 9.9E37
(positiv unendlich) ersetzt.
Für diesen Parameter wird nach einem Zurücksetzen auf die Werkseinstellungen der Standardwert eingestellt
l
(*RST) oder Gerätevoreinstellung (SYSTem:PRESet).
138
Parameter
(Messung 2 / Referenzwiderstand / 1 mW)).
10
Typische Rückgabe
DB oder DBM
Bedienungs- und Servicehandbuch Agilent Truevolt Series DMM
Typische Rückgabe
+3.00000000E+02
