Hochfrequenzbedingte (bandexterne) Fehler einschätzen

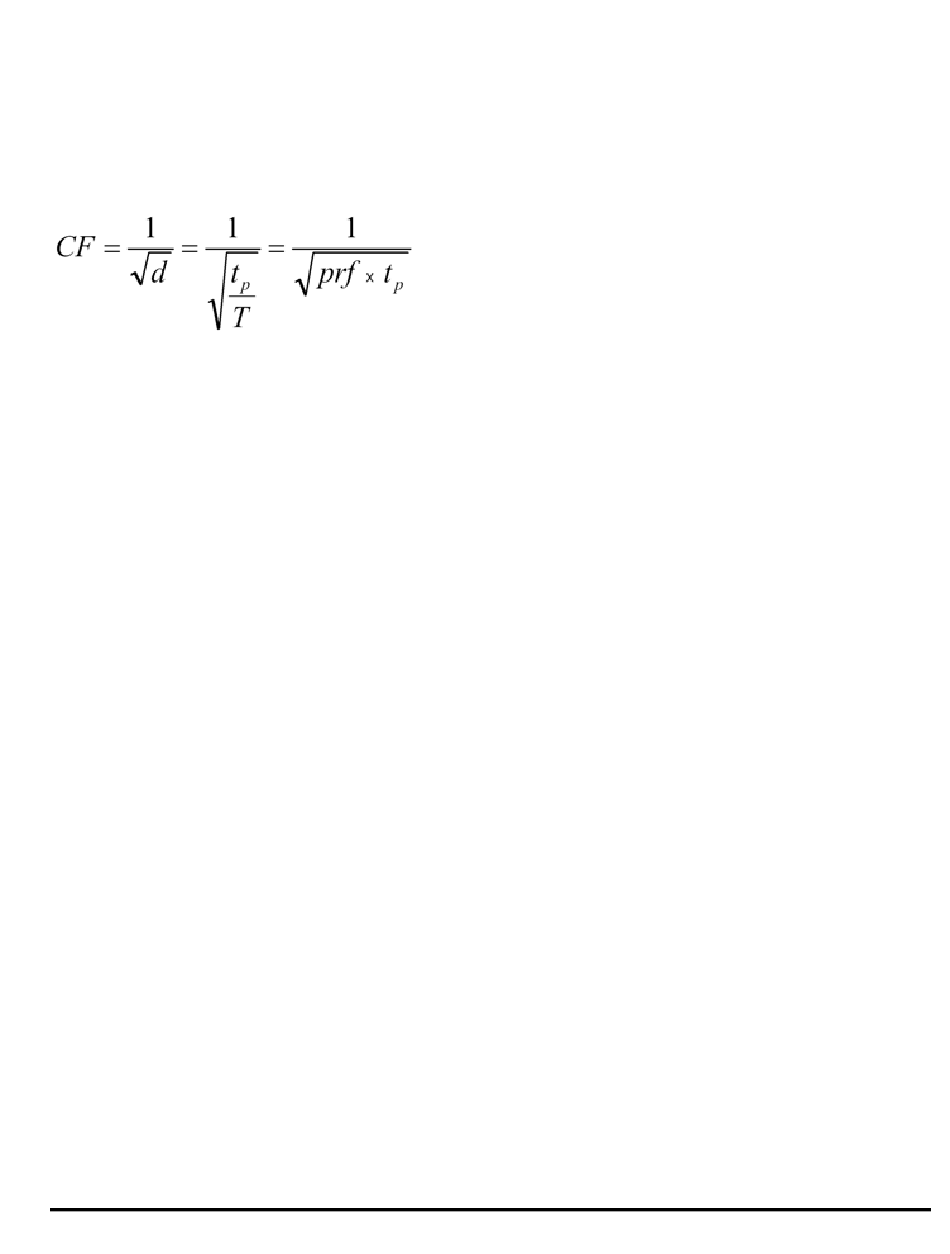

Ein gängiger Parameter zur Beschreibung einer Signalform ist die Angabe ihres "Scheitelfaktors" (engl. crest factor,
CF). Der Scheitelfaktor ist der Quotient aus dem Spitzenwertes und dem Effektivwert (RMS-Wert) eines Signals. So
entspricht beispielsweise der Scheitelfaktor eines Impulszugs ungefähr der Quadratwurzel des Kehrwerts des
Tastverhältnisses.
Beachten Sie: Der Scheitelfaktor ist ein zusammengesetzter, von der Pulsbreite und der Folgefrequenz abhängiger
Parameter. Der Scheitelfaktor allein ist für die Beschreibung des Frequenzgehalts eines Signals nicht ausreichend.
Für gewöhnlich umfassen DMMs eine Tabelle für die Scheitelfaktorreduzierung, die bei allen Frequenzen anwendbar ist.
Der von Truevolt Series DMMs angewendete Messalgorithmus ist nicht inhärent empfindlich für Scheitelfaktoren,
weshalb eine solche Reduzierung (Derating) nicht erforderlich ist. Bei diesem Multimeter liegt, wie im vorhergehenden
Abschnitt erläutert, der Schwerpunkt auf der Einschätzung des Hochfrequenzgehalts eines Signals, der sich oberhalb
der Bandbreite des Multimeters bewegt.
Bei periodischen Signalen kann die Kombination von Scheitelfaktor und Folgefrequenz Hinweise auf den
Hochfrequenzgehalt und den damit einhergehenden Messfehler geben. Der erste Nulldurchgang eines einfachen
Impulses erfolgt bei f = 1/t .
1 p
Indem Sie diesen Nulldurchgang als Funktion des Scheitelfaktors bestimmen, können Sie sich sofort eine Vorstellung
2
von der Größenordnung des Hochfrequenzgehalts machen: f =(CF )(prf).
1
