DC-Messaspekte
Um bei Messungen mit Agilent Truevolt Series Multimetern höchste Präzision zu erzielen, müssen Sie potentielle
Messfehler vermeiden. Dieses Kapitel beschreibt häufig auftretende Fehler und Möglichkeiten, sie zu vermeiden.
Thermische EMF-Fehler
Thermoelektrische Spannungen sind die häufigste Fehlerquelle bei Messungen niedriger Gleichstromspannungen.
Thermoelektrische Spannungen entstehen durch Schaltverbindungen mit ungleichen Metallen mit unterschiedlichen
Temperaturen. Jede Metall-Metall-Verbindung bildet ein Thermoelement, das eine Spannung erzeugt, die proportional
zur Vergleichsstellentemperaturdifferenz ist, wie in der Tabelle unten dargestellt. Daher sollten
Thermoelementspannungen und Temperaturschwankungen in Niederspannungsmessungen minimiert werden. Die
besten Verbindungen werden mit Kupfer-Kupfer-Crimpverbindungen erzeugt, da die DMM-Eingangsterminals aus
einer Kupferlegierung bestehen.
Kupfer-:
Kadmium-Lötzinn
Kupfer
Gold
Silber
Messing
Berylliumkupfer
Aluminium
Weichlot
Kovar oder Legierung 42 40
Silicium
Kupferoxid

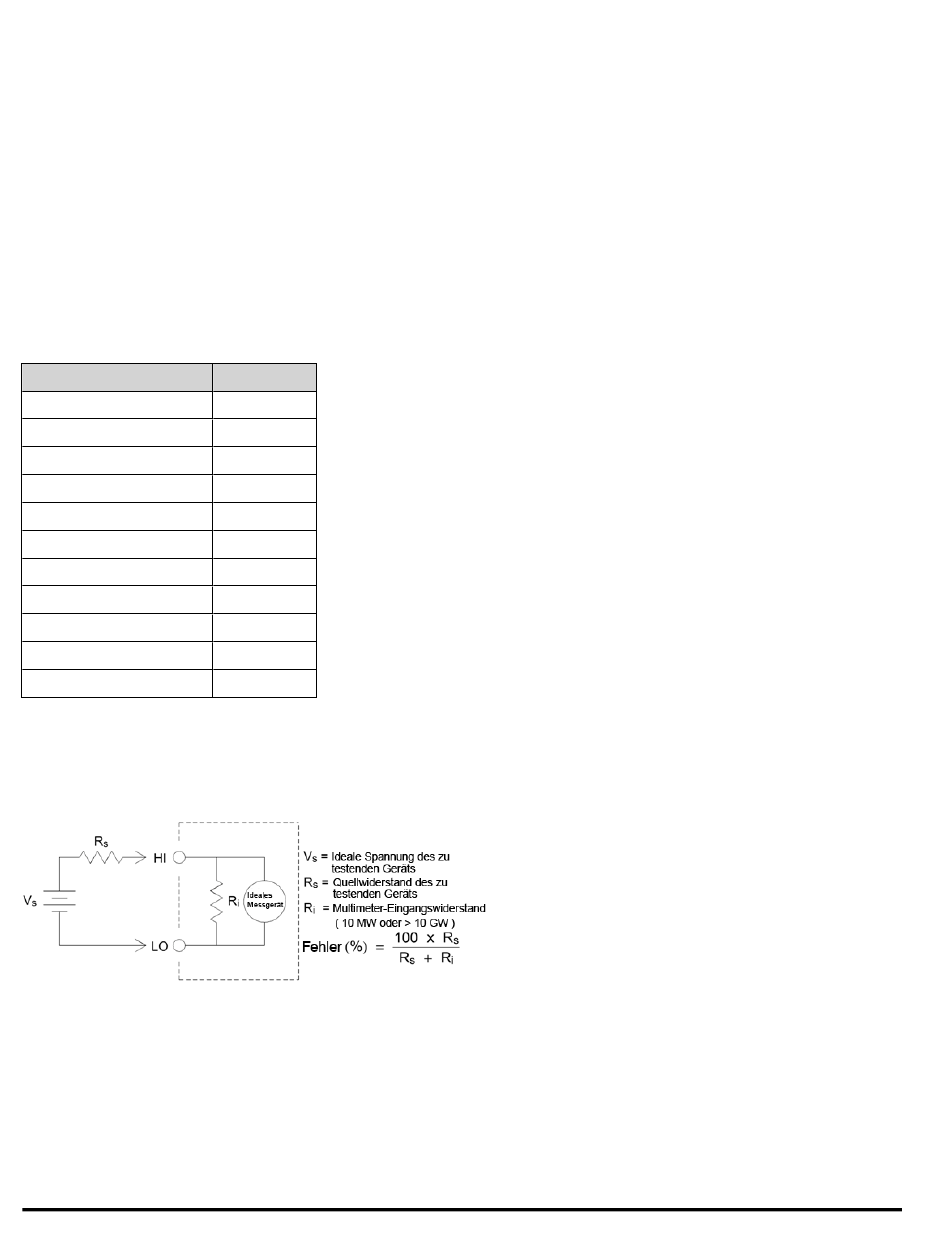

Ladefehler (DC-Spannung)
Ladefehler bei Messungen treten auf, wenn der Widerstand des zu testenden Geräts einem akzeptablen Prozentsatz
des Eingangswiderstands des Multimeters entspricht, wie unten dargestellt.
Um den Einfluss von messungsbezogenen Ladefehlern zu verringern und die Rauschaufnahme zu minimieren, muss
der Eingangswiderstand des Multimeters für die Bereiche 100 mVDC, 1 VDC und 10 VDC auf >10 GΩ (hochohmig)
gesetzt werden. Für den Eingangswiderstand der Bereiche 100 VDC und 1000 VDC werden 10 MΩ beibehalten.
92
Ca. µV / °C
0.2
<0.3
0.5
0.5
3
5
5
5
500
1000
