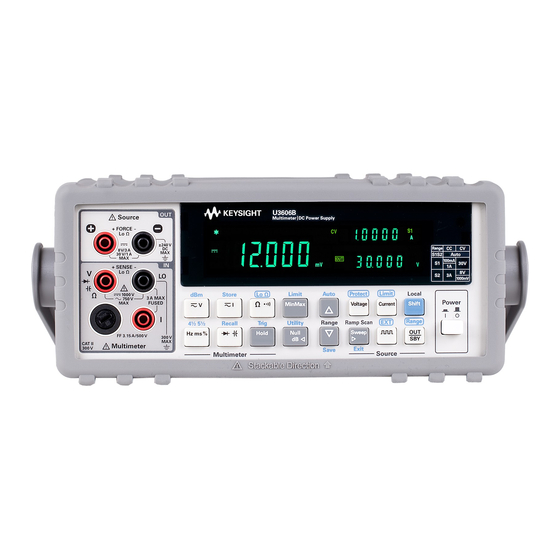

Agilent U3606B
Multimeter|DC-Netzteil
Benutzerhandbuch
Agilent Technologies

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Agilent Technologies U3606B

Inhaltszusammenfassung für Agilent Technologies U3606B

  • Seite 1 Agilent U3606B Multimeter|DC-Netzteil Benutzerhandbuch Agilent Technologies...
  • Seite 2 Hinweise Garantie © Agilent Technologies, Inc. 2013 kommerzielle Produkte) und DFARS 227.7202-3 (Rechte an kommerzieller Kein Teil dieses Handbuchs darf in Das in diesem Dokument enthaltene Computersoftware oder irgendwelcher Form oder mit irgendwelchen Material wird im vorliegenden Zustand zur Computersoftware-Dokumentation) bereit.

  • Seite 3: Sicherheitssymbole

    Vorsicht, Stromschlagrisiko (spezifische Sowohl Gleich- als auch Wechselstrom Warn- und Vorsichtshinweise finden Sie im Handbuch). Anschluss an Schutzerde (Masse) Aus-Stellung eines bistabilen Druckknopfes Rahmen- oder Gehäuseanschluss Ein-Stellung eines bistabilen Druckknopfes CAT II Kategorie II 300 V Überspannungsschutz 300 V U3606B Benutzerhandbuch...

  • Seite 4: Sicherheitshinweise

    Stelle dieses Handbuchs werden die Sicherheitsstandards beim Entwurf, bei der Bereitstellung und bei der vorgesehenen Verwendung dieses Geräts verletzt. Agilent Technologies übernimmt bei Missachtung dieser Voraussetzungen durch den Kunden keine Haftung. • Verwenden Sie das Gerät nicht, wenn es beschädigt ist. Prüfen WARNUNG Sie vor Verwendung des Geräts das Gehäuse.

  • Seite 5: Umgebungsbedingungen

    • Bis zu 95% relative Luftfeuchtigkeit bei 40 °C (keine Kondensation) Höhe Bis zu 2000 m Verschmutzungsgrad Das U3606B entspricht den folgenden Sicherheits- und EMC-Normen: HINWEIS Sicherheitsnormen • IEC 61010-1:2001/EN61010-1:2001 (2. Ausgabe) • Kanada: CAN/CSA-C22.2 Nr. 61010-1-04 • USA: ANSI/UL 61010-1:2004 EMC-Norm •...

  • Seite 6: Aufsichtsrechtliche Kennzeichnungen

    Das CSA-Zeichen ist eine eingetragene gefährliche oder giftige Substanzen bei Marke der Canadian Standards sachgemäßer Benutzung aus dem Association. Gerät entweichen oder verfallen. Die erwartete Nutzungsdauer dieses Produkts liegt bei vierzig Jahren. U3606B Benutzerhandbuch...

  • Seite 7: Europäische Richtlinie Über Elektro- Und Elektronik-Altgeräte (Waste Electrical And Electronic Equipment, Weee) 2002/96/Ec

    Instrument als „Überwachungs- und Kontrollinstrument“. Das angebrachte Produktetikett ist unten abgebildet. Entsorgen Sie dieses Gerät nicht im Hausmüll. Zur Entsorgung dieses Geräts wenden Sie sich an das nächste Agilent Service Center oder besuchen Sie: www.agilent.com/environment/product Dort erhalten Sie weitere Informationen. U3606B Benutzerhandbuch...

  • Seite 8: Konformitätserklärung

    Die Konformitätserklärung (KE) für dieses Gerät ist auf der Website von Agilent verfügbar. Unter Eingabe des Produktmodells oder der Beschreibung können Sie nach der KE suchen. http://regulations.corporate.agilent.com/DoC/search.htm Wenn Sie die richtige Konformitätserklärung nicht finden, wenden Sie sich HINWEIS an Ihren lokalen Agilent Vertreter. VIII U3606B Benutzerhandbuch...

  • Seite 9: Inhaltsverzeichnis

    Inhalt Einleitung Über dieses Handbuch Dokumentationen Sicherheitshinweise Vorbereiten des U3606B Überprüfen der Lieferung Instrument an das Netz anschließen Anpassen des Tragegriffs Rackmontage des Instruments Mehrere U3606B-Geräte stapeln U3606B im Überblick Maße Übersicht Bildschirmanzeige Tastenfeld Eingangs-/Ausgangsanschlüsse Betrieb und Funktionen Messen der Spannung Messen der Stromstärke...
  • Seite 10 MinMax Limit Hold Triggern des Multimeters Triggern über das vordere Bedienfeld Triggern über die Remoteschnittstelle DC-Netzteilbetrieb Konstantspannungsbetrieb Konstantstrombetrieb Schutzfunktionen Überspannungsschutz (OVP) Überstromschutz (OCP) Überspannungsgrenzwert (OV) Überstromgrenzwert (OC) Rechteckwellenfunktion Durchlauffunktionen Rampensignal Abtastsignal Auswählen eines Bereichs Aktivieren des Ausgangs Remote-Abtastung U3606B Benutzerhandbuch...
  • Seite 11 Konfigurieren des Signaltons Ändern des Einschaltstatus Anpassen der Anzeigehelligkeit Lesen der Programmcoderevision Speichern und Abrufen von Instrumentenstatus Speichern eines Status Abrufen eines gespeicherten Status Remotebetrieb Konfigurieren und Verbinden der GPIB-Schnittstelle Konfigurieren und Verbinden der USB-Schnittstelle SCPI-Befehle Eigenschaften und Spezifikationen Produkteigenschaften U3606B Benutzerhandbuch...
  • Seite 12 Spezifikationen des digitalen Multimeters Spezifikationsannahmen DC-Spezifikationen AC-Spezifikationen Frequenzspezifikationen Arbeitszyklus- und Impulsbreitenspezifikationen Betriebsspezifikationen Zusätzliche Eigenschaften Spezifikationen für DC-Netzteil Sicherheitsaspekte Spezifikationsannahmen Leistungsspezifikationen Zusätzliche Eigenschaften Liste der Fehlermeldungen Fehlermeldungen Befehlsfehler Ausführungsfehler Interne Fehler Abfragefehler Gerätespezifische Fehler Selbsttestfehler Kalibrierungsfehler U3606B Benutzerhandbuch...

  • Seite 13: Liste Der Abbildungen

    Liste der Abbildungen Abbildung 1-1 EinzelrackmontageU3606B Abbildung 1-2 Zwei nebeneinander als Rack montierte U3606B Abbildung 1-3 Rackmontagemaße Abbildung 1-4 U3606B Maße Abbildung 1-5 Das vordere Bedienfeld auf einen Blick Abbildung 1-6 Das hintere Bedienfeld auf einen Blick Abbildung 1-7 Die VFD-Anzeige auf einen Blick...
  • Seite 14 DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. U3606B Benutzerhandbuch...

  • Seite 15: Liste Der Tabellen

    Überspannungsbereich und -werte im CC-Modus Tabelle 3-4 Überspannungsbereich und -werte im CV-Modus Tabelle 3-5 Mindest- und Höchstwert der Rechteckwellenamplitude Tabelle 3-6 Verfügbare Bereiche für DC-Stromversorgungsfunktionen Tabelle 4-1 Zusammenfassung des Utility-Menüs Tabelle 4-2 Abtastsignalparameter Tabelle 4-3 Rampensignalparameter Tabelle 4-4 Systemschutzwerte U3606B Benutzerhandbuch...
  • Seite 16 Ramp-Ausgabeeigenschaften Tabelle 6-1 Liste der Befehlsfehler Tabelle 6-2 Liste der Ausführungsfehler Tabelle 6-3 Liste der internen Fehler Tabelle 6-4 Liste der Abfragefehler Tabelle 6-5 Liste der gerätespezifischen Fehler Tabelle 6-6 Liste der Selbsttestfehler Tabelle 6-7 Liste der Kalibrierungsfehler U3606B Benutzerhandbuch...

  • Seite 17: Einleitung

    Instrument an das Netz anschließen Anpassen des Tragegriffs Rackmontage des Instruments Mehrere U3606B-Geräte stapeln U3606B im Überblick Maße Übersicht Bildschirmanzeige Tastenfeld Eingangs-/Ausgangsanschlüsse In diesem Kapitel wird die Einrichtung des U3606B beschrieben. Außerdem ist eine Übersicht aller Funktionen des U3606B enthalten. Agilent Technologies...

  • Seite 18: Über Dieses Handbuch

    Einleitung Über dieses Handbuch Über dieses Handbuch Die Beschreibungen und Anleitungen in diesem Handbuch beziehen sich auf das Agilent U3606B Multimeter|DC-Netzteil (im Folgenden als U3606B- oder -Instrument bezeichnet). Dokumentationen Für Ihr Instrument sind die folgenden Handbücher verfügbar. Die aktuellen Versionen finden Sie auf unserer Webseite unter: http://www.agilent.com/find/U3606B.

  • Seite 19: Vorbereiten Des U3606B

    Im Lieferumfang enthaltene Teile Überprüfen Sie, ob Sie die folgenden Teile mit der Lieferung des U3606B erhalten haben. Wenn etwas fehlt oder beschädigt sein sollte, wenden Sie sich an den nächsten Agilent Händler. Bewahren Sie die Originalverpackung auf, falls das Gerät U3606B an Agilent zurückgeschickt werden muss.
  • Seite 20 Einleitung Vorbereiten des U3606B Agilent U3606B Multimeter|DC-Netzteil Schnittstellenkabel USB Stromkabel Standard-A zu Typ-B U8201A Combo Test Lead Kit Agilent CD-ROM für Agilent U3606B Zertifikat für die Agilent U3606B Automatisierung Produktreferenz-CD-ROM Kalibrierung Schnellstarthandbuch U3606B Benutzerhandbuch...

  • Seite 21: Instrument An Das Netz Anschließen

    Einleitung Vorbereiten des U3606B Instrument an das Netz anschließen Das U3606B wird vom Werk aus mit einem Netzkabel ausgeliefert, dessen Stecker mit HINWEIS den Steckdosen an Ihrem Standort kompatibel ist. Das U3606B wird mit einem dreiadrigen Netzkabel geliefert, wobei die dritte Ader die Erdung ist.
  • Seite 22 Die Abbildung oben zeigt den U3606B-Status nach dem Einschalten. • DC-Spannungsmessfunktion mit aktivierter automatischer Bereichsauswahl und • Betrieb bei Konstantspannung mit deaktiviertem Ausgang (Standby). • Bei nachfolgendem Aus- und Einschalten kehrt das U3606B standardmäßig zum HINWEIS letzten Status vor dem Ausschalten zurück. Sie können dies im Utility-Menü ändern.

  • Seite 23: Anpassen Des Tragegriffs

    Einleitung Vorbereiten des U3606B Anpassen des Tragegriffs U3606B Benutzerhandbuch...

  • Seite 24: Rackmontage Des Instruments

    Einleitung Vorbereiten des U3606B Rackmontage des Instruments Sie können das U3606B mithilfe eines der zwei optional verfügbaren Sätze in einem standardmäßigen 19-Zoll-Rack montieren. Anleitungen und Montageteile sind in jedem Rackmontagesatz enthalten. Bestellen Sie 34190A, wenn Sie eine Rackmontage eines einzelnen Instruments durchführen möchten.

  • Seite 25: Abbildung 1-3 Rackmontagemaße

    Einleitung Vorbereiten des U3606B Alle Maßangaben in Millimetern Abbildung 1-3 Rackmontagemaße U3606B Benutzerhandbuch...

  • Seite 26: Mehrere U3606B-Geräte Stapeln

    Einleitung Vorbereiten des U3606B Mehrere U3606B-Geräte stapeln Sie können mehrere U3606B-Geräte übereinander stapeln Durch die Gummipuffer werden die gestapelten Geräte in Position gehalten, und unerwünschte Bewegungen werden verhindert. Der Pfeil für Stackable Direction muss nach oben zeigen. U3606B Benutzerhandbuch...

  • Seite 27: U3606B Im Überblick

    Einleitung U3606B im Überblick U3606B im Überblick Maße 105 mm 334 mm 226 mm Abbildung 1-4 U3606B Maße U3606B Benutzerhandbuch...

  • Seite 28: Übersicht

    Einleitung U3606B im Überblick Übersicht Vorderes Bedienfeld In diesem Abschnitt werden die Komponenten des vorderen Bedienfelds des U3606B beschrieben. Abbildung 1-5 Das vordere Bedienfeld auf einen Blick Tabelle 1-1 Beschreibungen des vorderen Bedienfelds Legende Beschreibung Ausgangsanschlüsse Positive und negative Anschlüsse für Ausgangsverbindungen Positive Anschlüsse und negativer Anschluss (gemeinsam) für...

  • Seite 29: Hinteres Bedienfeld

    Einleitung U3606B im Überblick Tabelle 1-1 Beschreibungen des vorderen Bedienfelds (Fortsetzung) Legende Beschreibung [Shift]/[Local] Wählt Shift-Funktionen aus und aktiviert Bedienfeldfunktionen bei Remotesperre [Power] Schaltet das Gerät ein oder aus Tasten für Multimeterbetrieb Funktionstasten für Multimeterbetrieb Automatische und manuelle Wählt einen manuellen Bereich aus oder aktiviert automatische Bereichsauswahl Bereichsauswahl für Multimeterbetrieb...

  • Seite 30: Tabelle 1-2 Beschreibungen Des Hinteren Bedienfelds

    Einleitung U3606B im Überblick Tabelle 1-2 Beschreibungen des hinteren Bedienfelds Legende Beschreibung Netzanschluss Stellt die Verbindung mit der Stromquelle her - setzen Sie den Stecker hier fest ein Um den Schutz zu gewährleisten, ersetzen Sie diese Sicherung nur durch eine AC-Leitungssicherung Sicherung mit angegebenem Typ und Nennwert.

  • Seite 31: Bildschirmanzeige

    Einleitung U3606B im Überblick Bildschirmanzeige In diesem Abschnitt werden die Meldeanzeigen des U3606B beschrieben. Abbildung 1-7 Die VFD-Anzeige auf einen Blick Tabelle 1-3 VFD-Anzeigebeschreibungen Legende Beschreibung An den Eingangsanschlüssen wird eine einzelne Ablesung vorgenommen Trig Trigger-Funktion ist aktiv Hold Math. Hold-Operation aktiviert MinMaxAvg Math.
  • Seite 32 Einleitung U3606B im Überblick Tabelle 1-3 VFD-Anzeigebeschreibungen (Fortsetzung) Legende Beschreibung Remote-Abtastbetrieb aktiviert Konstantstrombetrieb ausgewählt Konstantspannungsbetrieb ausgewählt Lo Ω Niedrigwiderstands-(4-Draht)-Messung ausgewählt Rechteckwellenausgabe ausgewählt –1.8.8.8.8.8 Sekundäranzeige für Quellbetrieb Ausgabebereich S1 ausgewählt — 30 V/1 A oder 30 V/100 mA Ausgabebereich S2 ausgewählt — 8 V/3 A oder 1000 mV/3 A Automatische Bereichsauswahl aktiviert für Konstantspannung, Konstantstrom...
  • Seite 33 Einleitung U3606B im Überblick Tabelle 1-3 VFD-Anzeigebeschreibungen (Fortsetzung) Legende Beschreibung Datenprotokollierung wird ausgeführt Store Ausgewählten Instrumentstatus speichern Recall Ausgewählten Instrumentstatus abrufen Ramp Rampensignalausgabe ausgewählt Scan Abtastsignalausgabe ausgewählt Error Mindestens ein Fehler in der Fehlerschlange Remoteschnittstellensteuerung aktiv Überspannung aktiv Überstromstärke aktiv –1.8.8.8.8.8...

  • Seite 34: Tastenfeld

    Einleitung U3606B im Überblick Tabelle 1-3 VFD-Anzeigebeschreibungen (Fortsetzung) Legende Beschreibung Impulsbreiteeinheit für Rechteckwellenausgabe Arbeitszykluseinheit für Rechteckwellenausgabe Spannungseinheit: V für Überspannungsschutz Stromstärkeeinheit: A für Überstromschutz Tastenfeld Abbildung 1-8 Das Tastenfeld auf einen Blick Durch Tastendruck wird der aktuelle Betrieb geändert, eine entsprechende...

  • Seite 35: Verwenden Der Shift-Taste

    • Wenn 3 Sekunden nach Drücken auf [Shift] keine Taste gedrückt wird, schaltet das Instrument wieder in den Normalbetrieb (die Shift-Meldeanzeige wird deaktiviert). Tabelle 1-4 Tastenfeldbeschreibungen Legende Beschreibung Systembezogener Betrieb Drücken Sie auf [Power], um das Gerät U3606B ein- oder auszuschalten. U3606B Benutzerhandbuch...
  • Seite 36 Einleitung U3606B im Überblick Tabelle 1-4 Tastenfeldbeschreibungen (Fortsetzung) Legende Beschreibung • Drücken Sie auf [Shift], wenn Sie eine Shift-Funktion auswählen möchten. • Drücken Sie auf [Local], wenn Sie die Tasten auf dem vorderen Bedienfeld entsperren möchten, wenn die Remote-Funktionssperre aktiv ist.
  • Seite 37 Einleitung U3606B im Überblick Tabelle 1-4 Tastenfeldbeschreibungen (Fortsetzung) Legende Beschreibung Drücken Sie auf [ ] um zwischen den DC-, AC- und AC+DC-Spannungsmessfunktionen zu wechseln. • Drücken Sie auf [ ], um die Wiederstandsmessfunktion (2-Draht) auszuwählen. • Drücken Sie erneut auf [ ], wenn Sie die Durchgangstestfunktion auswählen möchten.
  • Seite 38 Einleitung U3606B im Überblick Tabelle 1-4 Tastenfeldbeschreibungen (Fortsetzung) Legende Beschreibung Drücken Sie auf [Hold], wenn Sie einen Ablesungswert innerhalb der angegebenen Änderungs- und Schwellenwerte erfassen möchten. • Drücken Sie auf [ ], wenn Sie einen größeren Bereich auswählen und automatische Bereichsauswahl deaktivieren möchten.

  • Seite 39: Tabelle 1-4 Tastenfeldbeschreibungen

    [3] Für die Durchgangs- und Diodentestfunktionen ist eine 4½-stellige Auflösung festgelegt. Kapazitätsmessungen sind auf eine 3½-stellige Auflösung festgelegt. [4] Die Durchlauffunktionen sind nur verfügbar, wenn das Gerät U3606B im Konstantspannungs- oder -strombetrieb ist. Sie können die Durchlauffunktionen nicht aufrufen, während für das U3606B Rechteckwellenausgabe aktiviert ist.

  • Seite 40: Eingangs-/Ausgangsanschlüsse

    Einleitung U3606B im Überblick Eingangs-/Ausgangsanschlüsse Bevor Sie Testanschlüsse mit den Anschlüssen am vorderen WARNUNG Ausgang verbinden können, müssen Sie zuerst den U3606B-Ausgang deaktivieren, um Beschädigungen der verbundenen Schaltkreise zu vermeiden. Um eine Beschädigung des Geräts zu vermeiden, überschreiten Sie VORSICHT nicht die Eingangsbeschränkung.

  • Seite 41: Tabelle 1-5 Eingangsanschlüsse

    Einleitung U3606B im Überblick Tabelle 1-5 Eingangsanschlüsse Funktion Eingangsanschlüsse (+ SENSE –) Eingangsschutz DC-Spannungsmessung 1.000 V für alle Bereiche AC-Spannungsmessung Frequenz-, Arbeitszyklus- und 750 V für alle Bereiche Impulsbreitenmessung über den Spannungspfad 1.000 V in allen Bereichen, Kapazitätsmessung < 0,3 A Kurzschluss 1.000 V...

  • Seite 42: Tabelle 1-6 Ausgangsanschlüsse

    Einleitung U3606B im Überblick Tabelle 1-6 Ausgangsanschlüsse Funktion Ausgangsanschlüsse (+ FORCE –) Maximalausgabe • Amplitude: 0 V bis 30 V • OCP • S1: 0 A bis 1,1 A • S2: 0 A bis 3,3 A • S2m: 0 A bis 3,3 A Konstantspannungsausgabe •...
  • Seite 43 Einleitung U3606B im Überblick Tabelle 1-6 Ausgangsanschlüsse (Fortsetzung) Funktion Ausgangsanschlüsse (+ FORCE –) Maximalausgabe • Amplitude: 0 V bis 30 V • Frequenz: Mehrere vordefinierte Rechteckwellenausgabe Werte • Arbeitszyklus: 256 Schritte • Impulsbreite: 256 Schritte [1] Begrenzt durch den ausgewählten Bereich, S1 (30 V/1 A), S2 (8 V/3 A), S2m (1000 mV/3 A) oder S1S2 (automatische Bereichsauswahl).
  • Seite 44 Einleitung U3606B im Überblick DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. U3606B Benutzerhandbuch...

  • Seite 45: Betrieb Und Funktionen

    U3606B Multimeter|DC-Netzteil Benutzerhandbuch Betrieb und Funktionen Messen der Spannung Messen der Stromstärke Widerstandsmessung Durchgangstests Messen von Niedrigwiderstand Messen der Kapazität Testen von Dioden Messen von Frequenz/Impulsbreite/Arbeitszyklus (Spannungspfad) Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad) Auswählen eines Bereichs Einstellung der Auflösung Mathematische Operationen Null dBm-Messungen dB-Messungen...

  • Seite 46: Messen Der Spannung

    Betrieb und Funktionen Messen der Spannung Messen der Spannung Testanschlüsse verbinden Spannungsmessfunktion auswählen Drücken Sie erneut [ wenn Sie zwischen den DC-, AC- und AC+DC-Messungen Die DC-, AC- und AC wechseln möchten. +DC-Meldeanzeige wird entsprechend Ihrer Auswahl angezeigt. U3606B Benutzerhandbuch...

  • Seite 47: Tabelle 2-1 Spannungsmessungsübersicht

    Element Beschreibung DC-Spannungsmessung Verfügbare 19,9999 mV, 100,000 mV, 1,00000 V, 10,0000 V, 100,000 V, Bereiche 1000,00 V Messverfahren Sigma-Delta-A/D-Wandler Eingangsimpedanz 10 MΩ ± 2 %-Bereich (typisch) parallel zu Kapazität < 120 pF Eingangsschutz 1,000 V für alle Bereiche U3606B Benutzerhandbuch...

  • Seite 48: Verwenden Der Ac+Dc-Funktion

    Spitzenwerteingabe 300 % des Bereichs. Begrenzt durch maximale Eingabe. Verwenden der AC+DC-Funktion HINWEIS Das U3606B ist ein True-RMS-Multimeter, der eine präzise RMS-Ablesung nicht nur für Sinuswellen ermöglicht, sondern auch für andere AC-Signale wie Rechteck-, Dreieck- und Treppenwellenformen ohne DC-Versatz ermöglicht. Sie können jedoch auch das gemessene AC-Signal mit seinem DC-Versatz mit der AC+DC-Funktion ausgeben.

  • Seite 49: Messen Der Stromstärke

    Betrieb und Funktionen Messen der Stromstärke Messen der Stromstärke Testanschlüsse verbinden Strommessungsfunktion auswählen Drücken Sie erneut [ wenn Sie zwischen den DC-, AC- und AC+DC-Messungen Die DC-, AC- und AC wechseln möchten. +DC-Meldeanzeige wird entsprechend Ihrer Auswahl angezeigt. U3606B Benutzerhandbuch...

  • Seite 50: Strommessungsübersicht

    • < 0,2 V, 1 Ω für 100 mA-Bereich Nebenschluss- • < 0,3 V, 0,05 Ω für 1 A-Bereich widerstand • < 0,7 V, 0,05 Ω für 3 A-Bereich Eingangsschutz Sicherungsschutz mit einer 3,15 A/500 V Sicherung (FF) U3606B Benutzerhandbuch...

  • Seite 51: Tabelle 2-2 Strommessungsübersicht

    Spitzenwerteingabe 300 % des Bereichs. Begrenzt durch maximale Eingabe. Verwenden der AC+DC-Funktion HINWEIS Das U3606B ist ein True-RMS-Multimeter, der eine präzise RMS-Ablesung nicht nur für Sinuswellen ermöglicht, sondern auch für andere AC-Signale wie Rechteck-, Dreieck- und Treppenwellenformen ohne DC-Versatz ermöglicht. Sie können jedoch auch das gemessene AC-Signal mit seinem DC-Versatz mit der AC+DC-Funktion ausgeben.

  • Seite 52: Widerstandsmessung

    Betrieb und Funktionen Widerstandsmessung Widerstandsmessung Testanschlüsse verbinden Widerstandmessungsfunktion auswählen Drücken Sie auf [ ], wenn Sie zwischen Widerstandsmessungen und Durchgangstests wechseln möchten. Die Ω-Meldeanzeige wird für Widerstandsmessungen aktiviert. U3606B Benutzerhandbuch...
  • Seite 53 Trennen Sie den Schaltkreis, und entladen Sie alle VORSICHT Hochspannungskondensatoren, bevor Sie den Widerstand oder die Leitfähigkeit messen oder den Durchgang am Strom testen, um möglichen Schaden am U3606B oder an dem Gerät, das Sie testen, zu verhindern. U3606B Benutzerhandbuch...

  • Seite 54: Tabelle 2-3 Übersicht Zur Widerstandsmessung

    Übersicht zur Widerstandsmessung Element Beschreibung 100,000 Ω, 1,00000 kΩ, 10,0000 kΩ, 100,000 kΩ, Verfügbare Bereiche 1,00000 MΩ, 10,0000 MΩ, 100,000 MΩ Messverfahren 2-Draht, Leerlaufspannung begrenzt auf < 5 V Eingangsschutz 1,000 V in allen Bereichen, < 0,3 A Kurzschluss U3606B Benutzerhandbuch...

  • Seite 55: Durchgangstests

    Betrieb und Funktionen Durchgangstests Durchgangstests Testanschlüsse verbinden Durchgangstestfunktion Drücken Sie auf [ ], wenn Sie zwischen Widerstandsmessungen und Durchgangstests wechseln möchten. -Meldeanzeige wird für Durchgangstests aktiviert. U3606B Benutzerhandbuch...

  • Seite 56: Warnsignal Bei Erkennung Eines Kurzschlusses

    Trennen Sie den Schaltkreis, und entladen Sie alle VORSICHT Hochspannungskondensatoren, bevor Sie den Widerstand oder die Leitfähigkeit messen oder den Durchgang am Strom testen, um möglichen Schaden am U3606B oder an dem Gerät, das Sie testen, zu verhindern. Warnsignal bei Erkennung eines Kurzschlusses HINWEIS Das U3606B gibt ein Warnsignal aus, wenn die Durchgangsmessung geringer oder gleich dem Durchgangsgrenzwert ist.

  • Seite 57: Tabelle 2-4 Durchgangstestübersicht

    Messverfahren offenen Schaltkreises beschränkt auf <5 V Akustisches Durchgehendes Audiosignal, wenn der Messwert Signal unterhalb des Schwellenwerts für den Widerstand von 10 Ω im Bereich 1,0 kΩ liegt. Eingangsschutz 1,000 V in allen Bereichen, < 0,3 A Kurzschluss U3606B Benutzerhandbuch...

  • Seite 58: Messen Von Niedrigwiderstand

    Betrieb und Funktionen Messen von Niedrigwiderstand Messen von Niedrigwiderstand Testanschlüsse verbinden U3606B Benutzerhandbuch...

  • Seite 59: Messungsfunktion Für Niedrigwiderstand Auswählen

    Testpunkte prüfen und die Anzeige ablesen In disem Beispiel erhalten wir eine Widerstandsmessung von 12,345 mΩ, wobei standardgemäß automatische Bereichsauswahl aktiviert und 5½-stellige Auflösung ausgewählt ist. VORSICHT: Die Wattleistung der Last muss für den verwendeten Strom geeignet sein. Teststrom U3606B Benutzerhandbuch...
  • Seite 60 Trennen Sie den Schaltkreis, und entladen Sie alle VORSICHT Hochspannungskondensatoren, bevor Sie den Widerstand oder die Leitfähigkeit messen oder den Durchgang am Strom testen, um möglichen Schaden am U3606B oder an dem Gerät, das Sie testen, zu verhindern. DC-Stromversorgungsfunktionen sind gesperrt HINWEIS Die DC-Stromversorgungsfunktionen sind gesperrt, wenn Sie die Mesungen mit geringem Widerstand (Lo Ω) auswählen.

  • Seite 61: Tabelle 2-5 Übersicht Zur Niedrigwiderstandsmessung

    4,0 mA 10,0 mA [1] Verwenden Sie immer den Erkennungsstrom, wenn „OL“ angezeigt wird. [2] Drücken Sie auf [Current], wenn Sie den ausgewählten Teststrom ändern möchten (siehe Seite 46). [3] „X“ folgt der Teststromeinstellung des Bereichs von 1000 Ω. U3606B Benutzerhandbuch...
  • Seite 62 • Drücken Sie auf [ ] oder [ ], wenn Sie eine Ziffernposition oder einen Bereich auswählen möchten. • Drücken Sie auf [ ] oder [ ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. U3606B Benutzerhandbuch...

  • Seite 63: Messen Der Kapazität

    Betrieb und Funktionen Messen der Kapazität Messen der Kapazität Testanschlüsse verbinden Kapazitätsmessfunktion auswählen Drücken Sie auf [ ], wenn Sie zwischen Kapazitätsmessungen und Diodentests wechseln möchten. Die F-Meldeanzeige wird für Kapazitätsmessungen aktiviert. U3606B Benutzerhandbuch...
  • Seite 64 Trennen Sie den Schaltkreis und entladen Sie alle VORSICHT Hochspannungskondensatoren, bevor Sie die Kapazität messen, um möglichen Schaden am U3606Boder an dem Gerät, das Sie testen, zu verhindern. Um zu bestätigen, dass die Kondensatoren vollständig entladen sind, verwenden Sie die DC-Spannungsmessung. U3606B Benutzerhandbuch...

  • Seite 65: Tabelle 2-7 Übersicht Zur Kapazitätsmessung

    Messen der Kapazität Messungstipps HINWEIS • Das U3606B misst die Kapazität, indem der Kondensator über einen bestimmten Zeitraum mit einer bekannten Stromstärke aufgeladen und anschließend die Spannung gemessen wird. • Zum Messen von Kapazitäten über 10,000 μF, entladen Sie zunächst den Kondensator, und wählen anschließend einen angemessenen...

  • Seite 66: Testen Von Dioden

    Betrieb und Funktionen Testen von Dioden Testen von Dioden Testanschlüsse verbinden Diodentestfunktion auswählen Drücken Sie auf [ ], wenn Sie zwischen Kapazitätsmessungen und Diodentests wechseln möchten. -Meldeanzeige wird für Diodentests aktiviert. U3606B Benutzerhandbuch...
  • Seite 67 Reverse-Bias-Diode. Diese Reaktion weist auf eine intakte Diode hin. Teststrom In diesem Beispiel erhalten wir ein offenes Ergebnis von einer Forward-Bias-Diode. Diese Reaktion weist auf eine intakte Diode hin. Für die Auflösung sind 4½ Stellen bei Diodentests festgelegt. Teststrom U3606B Benutzerhandbuch...

  • Seite 68: Tabelle 2-8 Diodentestübersicht

    Messleitung an den negativen Anschluss (Kathode) an. Die Kathode einer Diode ist mit einem Streifen versehen. • Das U3606B kann eine Vorwärtsspannung von Dioden von bis zu 1,2 V anzeigen. Die Vorwärtsspannung von typischen Dioden liegt im Bereich 0,3 V bis 0,8 V.

  • Seite 69: Messen Von Frequenz/Impulsbreite/Arbeitszyklus (Spannungspfad)

    Messen von Frequenz/Impulsbreite/Arbeitszyklus (Spannungspfad) Testanschlüsse verbinden Frequenzmessungsfunktion auswählen Drücken Sie erneut auf [Hz ms %], um zwischen den Messungen der Entsprechend Ihrer Auswahl wird Frequenz, der Impulsbreite die Hz-, ms- oder %-Meldeanzeige und des Arbeitszyklus zu aktiviert. wechseln. U3606B Benutzerhandbuch...
  • Seite 70 • Der Bereich und die Auflösung der Frequenz, der Impulsbreite und der HINWEIS Arbeitszyklusmessung folgt der Konfiguration der Messung der AC-Spannung und des AC-Stroms (entsprechend dem gewählten Pfad). • Die Anzeige der Messung der AC-Spannung oder des AC-Stroms leuchtet kurz auf, bevor die Frequenzmessung angezeigt wird. U3606B Benutzerhandbuch...

  • Seite 71: Übersicht Der Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Spannungspfad)

    100,000 mV, 1,00000 V, 10,0000 V, 100,000 V, 750,00 V – Verfügbare Bereich basiert auf dem Spannungsniveau des Signals und Bereiche nicht der Frequenz Messverfahren Wechselseitiges Zählverfahren 10 % des Bereichs bis Full Scale-Eingang in allen Signalebene Bereichen Eingangsschutz 750 V in allen Bereichen U3606B Benutzerhandbuch...

  • Seite 72: Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad)

    Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad) Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad) Testanschlüsse verbinden Frequenzmessungsfunktion auswählen Drücken Sie erneut auf [Hz ms %], um zwischen den Messungen der Entsprechend Ihrer Auswahl wird Frequenz, der Impulsbreite die Hz-, ms- oder %-Meldeanzeige und des Arbeitszyklus zu aktiviert. wechseln. U3606B Benutzerhandbuch...
  • Seite 73 • Der Bereich und die Auflösung der Frequenz, der Impulsbreite und der HINWEIS Arbeitszyklusmessung folgt der Konfiguration der Messung der AC-Spannung und des AC-Stroms (entsprechend dem gewählten Pfad). • Die Anzeige der Messung der AC-Spannung oder des AC-Stroms leuchtet kurz auf, bevor die Frequenzmessung angezeigt wird. U3606B Benutzerhandbuch...

  • Seite 74: Übersicht Der Frequenz-/Impulsbreite-/Arbeitszyklusmessung (Strompfad)

    10,0000 mA, 100,000 mA, 1,00000 A, 3,0000 A – Bereich Verfügbare basiert auf dem Stromniveau des Signals und nicht der Bereiche Frequenz Messverfahren Wechselseitiges Zählverfahren 10 % des Bereichs bis Full Scale-Eingang in allen Signalebene Bereichen Eingangsschutz Sicherungsschutz mit einer 3,15 A/500 V Sicherung (FF) U3606B Benutzerhandbuch...

  • Seite 75: Auswählen Eines Bereichs

    HINWEIS den geeigneten Bereich für die Erkennung und Anzeige jeder Messung automatisch auswählt. • Bei der manuellen Bereichsauswahl werden jedoch bessere Leistungen erzielt, da das U3606B den für jede Messung zu verwendeten Bereich nicht erst ermitteln muss. Taste Beschreibung Drücken Sie auf [ ], wenn Sie einen größeren Bereich auswählen und...
  • Seite 76 Signals und nicht der Frequenz. • Der Bereich ist für Diodentests (1 V -Bereich) festgelegt. • Das U3606B speichert die ausgewählte Bereichsmethode (automatische oder manuelle Auswahl) und den ausgewählten manuellen Bereich für jede Messfunktion. • Schwellenwerte bei der automatischen Bereichsauswahl – Das U3606B nimmt Bereichswechsel wie folgt vor: Unterer Bereich bei <...

  • Seite 77: Einstellung Der Auflösung

    • Durchgangs- und Diodentests weisen eine festgelegte 4½-stellige Anzeige auf. • Kapazitätsmessungen weisen eine festgelegte 3½-stellige Anzeige auf. Taste Beschreibung Drücken Sie auf [Shift] > [4½ 5½], wenn Sie zwischen dem 4½- und dem 5½-stelligen Modus wechseln möchten. U3606B Benutzerhandbuch...

  • Seite 78: Mathematische Operationen

    Betrieb und Funktionen Mathematische Operationen Mathematische Operationen Das U3606B bietet sechs mathematische Operationen: Nullmessungen, dB-Messungen, dBm-Messungen, Statistiken (MinMax) für akkumulierte Messwerte, Grenzwerttests (Limit) und eine Anhaltefunktion (Hold). Die nachstehende Tabelle beschreibt die mathematischen Operationen, die mit jeder Messfunktion verwendet werden können.

  • Seite 79: Null

    • Ändern des Bereichs ist für alle mathematischen Operationen außer der Hold-Funktion zugelassen. • Informationen zum Remote-Betrieb finden Sie im Untersystem CALCulate, der U3606B Programmer’s Reference. Null Beim Durchführen von Nullmessungen, ebenfalls als relativ bezeichnet, steht jeder Messwert für den Unterschied zwischen einem gespeicherten (ausgewählten oder gemessenen) Nullwert...

  • Seite 80: Nullfunktion Aktivieren

    HINWEIS Bereichsauswahl festgelegt werden, aber nicht im Fall einer Überspannung. • Bei der Widerstandsmessung wird mit dem U3606B auch dann ein Nicht-Null-Wert abgelesen, wenn die beiden Testanschlüsse aufgrund des Widerstands dieser Anschlüsse in direktem Kontakt stehen. Verwenden Sie die Nullfunktion, um die Anzeige auf null einzustellen.

  • Seite 81: Nullwert Aktivieren

    • Drücken Sie auf [ ] oder [ ], wenn Sie eine Ziffernposition oder einen Bereich auswählen möchten. • Drücken Sie auf [ ] oder [ ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. U3606B Benutzerhandbuch...

  • Seite 82: Dbm-Messungen

    Der logarithmische dBm-Maßstab (Dezibel im Verhältnis zu einem Milliwatt) wird häufig für RF-Signalmessungen verwendet. Das U3606B führt eine Messung durch und berechnet die Leistung, die an einem Bezugswiderstand (in der Regel 50 Ω, 75 Ω oder 600 Ω) erzeugt wird Die Spannungsmessung wird dann in dBm konvertiert.

  • Seite 83: Db-Messungen

    Werts vornehmen lassen oder einen spezifischen Wert eingeben. Die mathematische Operation kann nur für Spannungsmessungen HINWEIS angewendet werden. dB-Funktion aktivieren So deaktivieren Sie die Aktivieren Sie die dBm-Funktion zuerst. dB-Funktion Der erste angezeigt Messwert ist immer genau 00,000 dB. U3606B Benutzerhandbuch...
  • Seite 84 • Drücken Sie auf [ ] oder [ ], wenn Sie eine Ziffernposition oder einen Bereich auswählen möchten. • Drücken Sie auf [ ] oder [ ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. U3606B Benutzerhandbuch...

  • Seite 85: Minmax

    ), nach Anwendung von *RST Voreinstellungen für das Instrument (Befehl ) oder SYSTem:PRESet nach Änderung der Messfunktion. • Die Durchschnittsfunktion kann neu gestartet werden, indem [MinMax] länger als eine Sekunde gedrückt wird. MinMax-Funktion aktivieren So deaktivieren Sie die MinMax-Funktion U3606B Benutzerhandbuch...

  • Seite 86: Limit

    Jedes Mal, wenn ein neuer Mindest-, Maximal- oder Durchschnittswert HINWEIS gespeichert wird, ertönt ein akustisches Signal (wenn diese Funktion aktiviert ist). Das U3606B berechnet den Durchschnitt aller Messwerte und zeichnet die Anzahl der Messungen auf, die seit Aktivierung der MinMax-Funktion durchgeführt wurden.

  • Seite 87: Limit-Funktion Aktivieren

    Bei jedem Übergang des Eingangswerts von PASS zu HI oder von PASS zu HINWEIS LO oder beim direkten Übergang von HI zu LO oder von LO zu HI gibt das U3606B ein Signal aus (wenn diese Funktion aktiviert ist). U3606B Benutzerhandbuch...

  • Seite 88: Werte Der Ober- Und Untergrenze Bearbeiten

    • Drücken Sie auf [ ] oder [ ], wenn Sie eine Ziffernposition oder einen Bereich auswählen möchten. • Drücken Sie auf [ ] oder [ ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. U3606B Benutzerhandbuch...

  • Seite 89: Hold

    Legen Sie für die Abweichung im Utility-Menü „OFF“ fest, wenn Sie Datenhalten aktivieren möchten. Im Modus Datenhalten wird der Messwert auch dann nicht aktualisiert, wenn sich der Wert des Eingangssignals ändert. Der gehaltene Messwert verbleibt auf der Anzeige, bis Sie den Haltemodus beenden. U3606B Benutzerhandbuch...

  • Seite 90: Haltefunktion Aktivieren

    Betrieb und Funktionen Mathematische Operationen Haltefunktion aktivieren So deaktivieren Sie die Hold-Funktion U3606B Benutzerhandbuch...

  • Seite 91: Triggern Des Multimeters

    Über die Remoteschnittstelle erfolgt die Triggerung des U3606B in drei Schritten: 1 Konfigurieren Sie das U3606B für die Messung, indem Sie die Funktion, den Bereich, die Auflösung usw. auswählen. 2 Geben Sie die Triggerquelle für das U3606B an. Das U3606B akzeptiert einen Softwarebefehl (Busbefehl) oder einen unmittelbaren (kontinuierlichen) Trigger.

  • Seite 92: Triggern Über Das Vordere Bedienfeld

    Betrieb und Funktionen Triggern des Multimeters Triggern über das vordere Bedienfeld Einzeltrigger Das U3606B führt bei jedem Drücken von [Trig] eine Ablesung durch. Der Einzeltriggermodus ist nur über die lokale Schnittstelle verfügbar. HINWEIS Einzelne Triggerfunktion aktivieren So deaktivieren Sie die Trig-Funktion Drücken Sie erneut auf [Trig], wenn Sie eine weitere Ablesung...

  • Seite 93: Triggern Über Die Remoteschnittstelle

    READ?. Es wird erst dann ein Trigger aus der ausgewählten Triggerquelle akzeptiert, wenn das Instrument sich im Status „Warten auf Trigger“ befindet. Informationen zur Syntax und eine vollständige Beschreibung dieser Befehle finden Sie in der U3606B Programmer’s Reference. Software-Triggerung (Bus-Triggerung) Der Bus-Trigger-Modus entspricht in der Funktionsweise dem...
  • Seite 94 Trigger IMMEdiate ausgewählt wurde. • Der Befehl INITiate initiiert die Messung nur und benötigt einen Trigger (Befehl *TRG), um die tatsächliche Messung durchzuführen. Informationen zur Syntax und eine vollständige Beschreibung dieser Befehle finden Sie in der U3606B Programmer’s Reference. U3606B Benutzerhandbuch...

  • Seite 95: Dc-Netzteilbetrieb

    U3606B Multimeter|DC-Netzteil Benutzerhandbuch DC-Netzteilbetrieb Konstantspannungsbetrieb Konstantstrombetrieb Schutzfunktionen Überspannungsschutz (OVP) Überstromschutz (OCP) Überspannungsgrenzwert (OV) Überstromgrenzwert (OC) Rechteckwellenfunktion Durchlauffunktionen Rampensignal Abtastsignal Auswählen eines Bereichs Aktivieren des Ausgangs Remote-Abtastung Dieses Kapitel enthält Beispiele zum Betrieb des DC-Netzteils über das vordere Bedienfeld. Agilent Technologies...

  • Seite 96: Konstantspannungsbetrieb

    DC-Netzteilbetrieb Konstantspannungsbetrieb Konstantspannungsbetrieb Last verbinden LOAD U3606B Benutzerhandbuch...

  • Seite 97: Konstantspannungsfunktion Auswählen

    ] oder [ ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. Hinweis: Wenn die CV-Meldeanzeige nicht blinkt, drücken Sie erneut auf [Voltage]. Die Ausgangsspannung kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist. U3606B Benutzerhandbuch...
  • Seite 98 Wert auswählen möchten. Sie können erst dann einen Bereich auswählen, wenn die Ausgabe deaktiviert ist (die SBY-Meldeanzeige leuchtet). • Während Sie den Konstantspannungswert anpassen, können Sie auch auf [Voltage] oder [Shift] > [Exit] drücken, um den Bearbeitungsmodus zu beenden. U3606B Benutzerhandbuch...

  • Seite 99: Konstantstrombetrieb

    DC-Netzteilbetrieb Konstantstrombetrieb Konstantstrombetrieb Last verbinden LOAD U3606B Benutzerhandbuch...

  • Seite 100: Funktion Für Konstantstrom Auswählen

    ] oder [ ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. Hinweis: Wenn die CC-Meldeanzeige nicht blinkt, drücken Sie erneut auf [Current]. Der Ausgangsstrom kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist. U3606B Benutzerhandbuch...
  • Seite 101 Sie können erst dann einen Bereich auswählen, wenn die Ausgabe deaktiviert ist (die SBY-Meldeanzeige leuchtet). • Während Sie den Konstantstromwert anpassen, können Sie auch erneut [Current] oder [Shift] > [Exit] auswählen, um den Bearbeitungsmodus zu verlassen. U3606B Benutzerhandbuch...

  • Seite 102: Schutzfunktionen

    DC-Netzteilbetrieb Schutzfunktionen Schutzfunktionen Überspannungsschutz (OVP) Im Konstantstrommodus reguliert das U3606B den Ausgangsstrom auf den ausgewählten Wert, während die Spannung je nach Anforderung der Last variiert. Der Überspannungsschutz bietet Schutz vor Überspannung beim Ausgang. Wenn die Last versucht, mehr Spannung als erforderlich zu beziehen, sodass sie den programmierten Schutzwerk überschreitet, schützt der...

  • Seite 103: Ovp-Funktion Auswählen

    ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. Hinweis: Der OVP-Wert ist standardmäßig auf den maximalen Schutzgrenzwert Sie können den OVP-Wert abrufen, festgelegt. der festgelegt wird, wenn Sie „LASt“ mit P-on aus dem Utility-Menü auswählen (Seite 145). U3606B Benutzerhandbuch...

  • Seite 104: Tabelle 3-1 Überspannungsschutzbereich Und -Werte Im Cc-Modus

    Um den OVP-Betrieb zu überprüfen, steigern Sie langsam die regulierte Ausgangsstromstärke. Beobachten Sie die Spannung, die von der Last bezogen wird, während sie sich dem Auslösepunkt nähert. Erhöhen Sie die Ausgangsspannung langsam mit den Pfeiltasten, bis der OVP-Schaltkreis ausgelöst wird. U3606B Benutzerhandbuch...
  • Seite 105 DC-Netzteilbetrieb Schutzfunktionen Auf diese Weise wird die Ausgabe des U3606B deaktiviert, woraufhin die CC-Meldeanzeige blinkt und die OV- und Fehlermeldeanzeigen leuchten. Nach wenigen Sekunden Ruhestand erscheint die „triP“-Meldung auf der Anzeige. Fehlernummer 510, „Voltage output over protection“ wird in der HINWEIS Fehlerschlange gespeichert, wenn der OVP-Schaltkreis ausgelöst wird.

  • Seite 106: Überstromschutz (Ocp)

    DC-Netzteilbetrieb Schutzfunktionen Überstromschutz (OCP) Im Konstantspannungsmodus reguliert das U3606B die Ausgangsspannung auf den ausgewählten Wert, während der Laststrom je nach Anforderung der Last variiert. Der Überstromschutz deaktiviert die Ausgabe, wenn der Lasteffekt den festgelegten Schutzwert überschreitet. Dieser Schutz ist nützlich, wenn die Last gegenüber einem Überstromzustand empfindlich ist.

  • Seite 107: Ocp-Funktion Auswählen

    ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. Hinweis: Der OCP-Wert ist standardmäßig auf den maximalen Schutzgrenzwert Sie können den OVP-Wert abrufen, festgelegt. der festgelegt wird, wenn Sie „LASt“ mit P-on aus dem Utility-Menü auswählen (Seite 145). U3606B Benutzerhandbuch...

  • Seite 108: Tabelle 3-2 Überspannungsschutzbereich Und -Werte Im

    Erhöhen Sie die geregelte Ausgangsspannung langsam, wenn Sie die OCP-Funktion prüfen. Beobachten Sie die Spannung, die von der Last bezogen wird, während sie sich dem Auslösepunkt nähert. Erhöhen Sie die Ausgangsspannung dann langsam mit den Pfeiltasten, bis der OCP-Schaltkreis ausgelöst wird. U3606B Benutzerhandbuch...
  • Seite 109 DC-Netzteilbetrieb Schutzfunktionen Auf diese Weise wird der Ausgang des U3606B deaktiviert, woraufhin die CC-Meldeanzeige blinkt und die OC- und Fehlermeldeanzeigen leuchten. Nach wenigen Sekunden Ruhestand erscheint die „triP“-Meldung auf der Anzeige. Fehlernummer 511, „Current output over protection“ wird in der HINWEIS Fehlerschlange gespeichert, wenn der OCP-Schaltkreis ausgelöst wird.

  • Seite 110: Überspannungsgrenzwert (Ov)

    Lasteinwirkung die programmierte Überspannungsgrenze übersteigt, wird die CC-Ausgabe gesenkt, um die Ausgabeleistung für die gesamte Last aufrechtzuerhalten. Die Kombination der OV- und OVP-Funktion gewährleistet einen geschlossenen Stromkreisschutz für empfindliche Lastverhalten. Funktion für Konstantstrom auswählen Die CC-Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert. U3606B Benutzerhandbuch...

  • Seite 111: Ov-Funktion Auswählen

    ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. Hinweis: Der OV-Wert ist standardmäßig auf den maximalen Schutzgrenzwert Sie können den OV-Wert abrufen, der festgelegt. festgelegt wird, wenn Sie „LASt“ mit P-on aus dem Utility-Menü auswählen (Seite 145). U3606B Benutzerhandbuch...

  • Seite 112: Tabelle 3-3 Überspannungsbereich Und -Werte Im Cc-Modus

    Minimum Maximum S1 (30 V/1 A) 31,5 V S1m (30 V/100 mA) 31,5 V S2 (8 V/3 A) 8,4 V S1S2 (automatische k. A. Bereichsauswahl) [1] Wenn der S1S2-Bereich (Autoranging) ausgewählt ist, können Sie den OV-Wert nicht anpassen. U3606B Benutzerhandbuch...

  • Seite 113: Überstromgrenzwert (Oc)

    Überstromgrenze übersteigt, wird die CV-Ausgabe gesenkt, um die Ausgabeleistung für die gesamte Last aufrechtzuerhalten. Die Kombination der OC- und OCP-Funktion gewährleistet einen geschlossenen Stromkreisschutz für empfindliche Lastverhalten. Funktion für Konstantstrom auswählen Die CV-Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert. U3606B Benutzerhandbuch...

  • Seite 114: Oc-Funkton Auswählen

    ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. Hinweis: Der OC-Wert ist standardmäßig auf den maximalen Schutzgrenzwert Sie können den OC-Wert abrufen festgelegt. abrufen, der festgelegt wird, wenn Sie „LASt“ mit P-on im Utility-Menü auswählen (Seite 145). U3606B Benutzerhandbuch...

  • Seite 115: Tabelle 3-4 Überspannungsbereich Und -Werte Im Cv-Modus

    S1 (30 V/1 A) 1,05 A S2 (8 V/3 A) 3,15 A S2m (1000 mV/3 A) 3,15 A S1S2 (automatische k. A. Bereichsauswahl) [1] Wenn der S1S2-Bereich (automatische Bereichsauswahl) ausgewählt ist, kön- nen Sie den OC-Wert nicht anpassen. U3606B Benutzerhandbuch...

  • Seite 116: Rechteckwellenfunktion

    Anwendungen, wie beispielsweise die Impulsbreitenmodulation (PWM), die anpassbare Spannungsregelung und den synchronen Zeitgeber (Baudrategenerator). Sie können diese Funktion auch zum Überprüfen und Kalibrieren von Durchflussmesseranzeigen, Zählern, Tachometern, Oszilloskopen, Frequenzwandlern, Frequenzübermittlern und anderen Frequenzeingabegeräten verwenden. Last verbinden LOAD U3606B Benutzerhandbuch...

  • Seite 117: Höhen-, Arbeitszyklus- Und Impulsbreitenwerte Anzeigen

    DC-Netzteilbetrieb Rechteckwellenfunktion Rechteckwellenfunktion -Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert. LOAD Höhen-, Arbeitszyklus- und Impulsbreitenwerte anzeigen Drücken Sie erneut auf [ ], um zwischen den Amplituden-, Arbeitszyklus- und Impulsbreitenwerten zu wechseln. U3606B Benutzerhandbuch...
  • Seite 118 DC-Netzteilbetrieb Rechteckwellenfunktion Ausgang aktivieren U3606B Benutzerhandbuch...

  • Seite 119: Höhen-, Arbeitszyklus- Und Impulsbreitenwerte Anpassen

    • Drücken Sie auf [ ] oder [ ], wenn Sie eine Ziffernposition oder einen Bereich auswählen möchten. • Drücken Sie auf [ ] oder [ ], wenn Sie den ausgewählten Wert erhöhen oder verringern möchten. Hinweis: Wenn die -Meldeanzeige nicht blinkt, drücken Sie erneut auf [ U3606B Benutzerhandbuch...

  • Seite 120: Frequenz-, Arbeitszyklus- Oder Impulsbreitenwert Anpassen Und Änderungen Speichern

    Wert auswählen möchten. Sie können erst dann einen Bereich auswählen, wenn die Ausgabe deaktiviert ist (die SBY-Meldeanzeige leuchtet). • Änderungen des Rechteckwellenfrequenzwertes wirken sich auf die Werte des Rechteckwellen-Arbeitszyklus und der Impulsbreite aus, da sie in gegenseitiger Beziehung stehen. U3606B Benutzerhandbuch...

  • Seite 121: Tabelle 3-5 Mindest- Und Höchstwert Der

    Auflösung der Anzeige ist 0,001 %. • Die Impulsbreite kann für 256 Schritte eingerichtet werden und jeder Schritt beträgt 1/(256 x Frequenz) mehr als der vorherige Schritt. Für die Anzeige wird automatisch eine fünfstellige Auflösung festgelegt (von 9,9999 ms bis 999,99 ms) U3606B Benutzerhandbuch...

  • Seite 122: Durchlauffunktionen

    DC-Netzteilbetrieb Durchlauffunktionen Durchlauffunktionen Das U3606B ist mit einer Rampen- und Abtastfunktion ausgestattet. Verwenden Sie die Rampenfunktion, um ein Rampensignal mit der Amplitudenendposition und der Anzahl an Schritten basierend auf den voreingestellten Eingabeparametern zu erstellen. Verwenden Sie die Abtastfunktion, um ein Abtastsignal mit der...
  • Seite 123 DC-Netzteilbetrieb Durchlauffunktionen Last verbinden LOAD U3606B Benutzerhandbuch...

  • Seite 124: Funktion Für Konstantspannung Oder-Strom Auswählen

    Funktion für Konstantspannung oder-strom auswählen Die CV- oder CC-Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert. Rampenfunktion auswählen und Ausgang aktivieren Drücken Sie auf [Sweep], wenn Sie zwischen Rampen- und Abtastfunktionen umschalten möchten. Die Rampen-Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert. U3606B Benutzerhandbuch...

  • Seite 125: Abtastsignal

    DC-Netzteilbetrieb Durchlauffunktionen • Die typische Rampenverweilzeit pro Schritt im U3606B wird bei 100 ms HINWEIS gemessen. Es sollte mit einer längeren Verzögerungszeit gerechnet werden, wenn eine höhere Anzahl an Schritten programmiert wurde. So erzielt z. B. ein Rampensignal mit 1000 Schritten eine Gesamtverweilzeit von 200 Minuten (1000 x 100 ms x2).
  • Seite 126 Durchlauffunktionen Die Gesamtverweildauer erhöht sich bezüglich der Anzahl an Schritten und der ausgewählten Abtastverweilzeit pro Schritt. Die Abtastverweilzeit ist der Zeitraum, in dem das Abtastsignal im aktuellen Schritt „verweilt“, bevor es zum nächsten Schritt inkrementiert. Last verbinden LOAD U3606B Benutzerhandbuch...

  • Seite 127: Abtastfunktion Auswählen Und Ausgang Aktivieren

    Funktion für Konstantspannung oder -strom auswählen Die CV- oder CC-Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert. Abtastfunktion auswählen und Ausgang aktivieren Drücken Sie auf [Sweep], wenn Sie zwischen Rampen- und Abtastfunktionen umschalten möchten. Die Abtast-Meldeanzeige wird entsprechend Ihrer Auswahl aktiviert. U3606B Benutzerhandbuch...
  • Seite 128 Anfangsverzögerung (für die Dauer der voreingestellten Abtastverweilzeit) erwartet. • Wenn Sie die Abtastsignalparameter anpassen möchten, drücken Sie auf [Shift] > [Utility], um das Utility-Menü zu öffnen. • Die maximale Amplitudenendposition wird durch den/die ausgewählte/n Bereich und Funktion (CV oder CC) begrenzt. U3606B Benutzerhandbuch...

  • Seite 129: Auswählen Eines Bereichs

    DC-Netzteilbetrieb Auswählen eines Bereichs Auswählen eines Bereichs Sie können das U3606B über die automatische Bereichsauswahl den Bereich automatisch auswählen lassen, oder Sie wählen einen festen Bereich mithilfe der manuellen Bereichsauswahl aus. Taste Beschreibung Drücken Sie auf [Shift] > [Range], wenn Sie zwischen den verfügbaren Bereichen wechseln möchten.

  • Seite 130: Aktivieren Des Ausgangs

    • Wenn der Ausgang deaktiviert ist, nehmen Ausgangsspannung und -strom den Wert Null an und die SBY-Meldeanzeige leuchtet. • Wenn der Ausgang aktiviert ist, reguliert das U3606B die Ausgangsspannung und den Ausgangsstrom auf den ausgewählten Wert und die OUT-Meldeanzeige leuchtet.

  • Seite 131: Remote-Abtastung

    Lasterdung. Der optimale Punkt für die Schirmerdung ist durch Experimentieren zu ermitteln. Während der Einrichtung der Remoteabtastung ist sehr zu empfehlen, das HINWEIS Instrument auszuschalten, um Schäden an der Last oder dem U3606B zu vermeiden. U3606B Benutzerhandbuch...

  • Seite 132: Abbildung 3-1 Remote-Abtastverbindungen

    Die Metallkurzschlussbrücken sollten für die Remote-Abtastverbindungen HINWEIS von den hinteren Ausgangs- und Abtastanschlüssen entfernt werden. Für lokale Spannungsabtastverbindungen müssen die Abtastleitungen mit den Ausgangsanschlüssen verbunden werden. Hintere Ausgangsanschlüsse Abgeschirmtes Zweidrahtkabel LOAD Abbildung 3-1 Remote-Abtastverbindungen Hintere Ausgangsanschlüsse Kurzschlussbrücke LOAD Kurzschlussbrücke Abbildung 3-2 Lokale Abtastverbindungen U3606B Benutzerhandbuch...
  • Seite 133 Ausgangsanschlüssen und der Last. Entfernen Sie alle Metallkurzschlussbrücken, die mit den hinteren Ausgangsanschlüssen verbunden sind. 2 Lösen Sie die beiden Halterungsschrauben der hinteren Ausgangsanschlussleiste mit einem Phillips-Schraubendreher 3 Ziehen Sie vorsichtig die hintere Ausgangsanschlussleiste heraus. U3606B Benutzerhandbuch...
  • Seite 134 3-1. Verwenden Sie die Abschirmung nicht als Abtastleiter.Erden Sie die Abschirmung nur am Ende des U3606B. Das andere Ende der Abschirmung sollte unverbunden bleiben. Beobachten Sie die Polarität beim Verbinden der Abtastleitungen mit der Last. Sie können die Ausgangslasten mit beiden Anschlüssen (+ oder -) verbinden.
  • Seite 135 Winkel. Vermeiden Sie es, die Lastleitungen der hinteren Anschlussleiste an VORSICHT die Last wie oben dargestellt anzuschließen. Wenn Sie die oberen Schrauben im schrägen Winkel lösen, führt dies zu Schäden an den Schrauben der Anschlussleiste. U3606B Benutzerhandbuch...
  • Seite 136 DC-Netzteilbetrieb Remote-Abtastung Aktivieren der Remote-Abtastung So konfigurieren Sie das U3606B für die Remote-Abtastung: 1 Schalten Sie das U3606B aus. 2 Entfernen Sie die Verbindungen zwischen der U3606B-Abtastung (S+ and S–) und den Ausgangsanschlüssen (+ and –). Verbinden Sie mithilfe eines abgeschirmten Zweidrahtkabels die Abtastanschlüsse des...

  • Seite 137: Stabilität

    1-V-Abfall zwischen dem positiven Abtastpunkt (S+) und den Ausgangsanschlüssen (+) aufgrund der Änderung des Laststroms. Da die Abtastleitungen Teil des Rückkopplungswegs des U3606B sind, sorgen Sie für einen Widerstand der Abtastleitungen bei oder unter 0,5 Ω pro Last, um die oben genannte Leistung aufrechtzuerhalten.

  • Seite 138: Ausgangsnennwerte

    überschritten wird. Ausgangsrauschen Das Rauschen, das an den Abtastleitungen aufgenommen wird, tritt auch am Ausgang des U3606B auf und kann die Regulierung der Spannungslast beeinträchtigen. Verdrillen Sie die Abtastleitungen miteinander, um die externe Rauschaufnahme zu minimieren, und führen Sie sie parallel und nahe an den Lastleitungen entlang.

  • Seite 139: Systembezogener Betrieb

    U3606B Multimeter|DC-Netzteil Benutzerhandbuch Systembezogener Betrieb Verwenden des Utility-Menüs Zusammenfassung des Utility-Menüs Elemente des Utility-Menüs Lesen von Fehlermeldungen Komfigurieren der Datenprotokollierungsparameter Aufzeichnen von Messdaten (Datenprotokollierung) Aktivieren der Aktualisierung Einstellen der Glättungsfunktion Konfigurieren der Abtastsignalparameter Konfigurieren der Rampensignalparameter Einstellen des Ausgangsschutzstatus Einstellen eines Soft-Start-Ausgangs Auswählen eines dBm-Referenzwiderstandswerts...

  • Seite 140: Verwenden Des Utility-Menüs

    Wert aus der Liste auswählen oder einen Wert erhöhen bzw. verringern möchten. Drücken Sie auf [Shift] > [Save], um eine Einstellung zu speichern. Drücken Sie auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu verlassen oder um das Utility-Menü zu beenden. U3606B Benutzerhandbuch...
  • Seite 141 Wert aus der Liste auswählen oder einen Wert erhöhen bzw. verringern möchten. Drücken Sie auf [Shift] > [Exit], um das Utility-Menü zu verlassen. Das U3606B nimmt den Normalbetrieb wieder auf. Die gespeicherten Einstellungen werden im nichtflüchtige Speicher des U3606B gespeichert. U3606B Benutzerhandbuch...

  • Seite 142: Zusammenfassung Des Utility-Menüs

    - N.N % Sie den Datenhaltemodus aktivieren Seite 132 möchten. • Legen Sie den Refresh Hold-Schwellenwert (nH - N.N %) in Prozent für Spannungs-, Strom- und Kapazitätsmessungen fest. Der Messwert wird nicht aktualisiert, wenn der Messwert unter den Schwellenwert fällt. U3606B Benutzerhandbuch...
  • Seite 143 (1000 mV/3 A) umschalten möchten • Das Inkrement jedes Schritts ist die Amplitudenendposition (NNNN.N mV/NNN.NN mA) geteilt durch die Zahl der NN.NNN V N.NNNN A NNNNN Schritte (NNN). • Die Rampenverweilzeit ist die schnellste Ausgangsfunktion (typischerweise ~100 ms pro Schritt). U3606B Benutzerhandbuch...
  • Seite 144 • Wählen Sie „iob“, um die Programmcoderevision der Schnittstellenplatine anzuzeigen. • Wählen Sie „Sb“, um die P.CodE NN.NN iob NN.NN Sb NN.NN Mb Programmcoderevision der Quellplatine Seite 146 anzuzeigen. • Wählen Sie „Mb“, um die Programmcoderevision der Messplatine anzuzeigen. U3606B Benutzerhandbuch...

  • Seite 145: Elemente Des Utility-Menüs

    Fehlerschlange nummeriert und gespeichert. Wenn die Fehlerwarteschlange Fehler enthält, drücken Sie auf [ ], um den ersten Fehler zu lesen. Die Fehlernummer in der Fehlerschlange wird in der Primäranzeige angezeigt: „(-)Er.NNN“, wobei „NNN“ für die aktuelle Fehlernummer steht. U3606B Benutzerhandbuch...

  • Seite 146: Komfigurieren Der Datenprotokollierungsparameter

    [ ], wenn Sie das Datenprotokollierungsintervall (1 bis 99999) ändern möchten. • Sie können bis zu 28800 Daten erfassen (8 Stunden × 60 Minuten × HINWEIS 60 Sekunden). • Die Datenprotokollierung stoppt automatisch, wenn sie beendet oder der Speicher des U3606B voll ist. U3606B Benutzerhandbuch...

  • Seite 147: Aufzeichnen Von Messdaten (Datenprotokollierung)

    „StoP“ beenden Sie die Datenprotokollierung, und wenn Sie „Cont“ auswählen, können Sie die Datenprotokollierung fortsetzen. Wenn „StArt“ ausgewählt wird, beendet das U3606B das Utility-Menü sofort, und es beginnt mit der Datenprotokollierung. Die LOG-Meldeanzeige bleibt für die gesamte Dauer der Datenprotokollierung aktiviert.

  • Seite 148: Aktivieren Der Aktualisierung

    (0,0% bis 9,9%) für die Spaltungs-, Strom- und Kapazitätsmessungen ändern möchten. • Wenn die Änderung des Messwerts die voreingestellte Prozentangabe HINWEIS übersteigt, ist der Refresh Hold-Modus auslösebereit. • Bei Spannungs-, Strom- und Kapazitätsmessungen wird der Messwert nicht aktualisiert, wenn der Messwert unter den Schwellenwert fällt. U3606B Benutzerhandbuch...

  • Seite 149: Einstellen Der Glättungsfunktion

    Glättungsfunktion beginnt mit ihren Berechnungen die im Utility-Menü festgelegten Parameter. Um die Glättungsfunktion neu zu starten, kann [MinMax] länger als eine HINWEIS Sekunde gedrückt werden. Drücken Sie auf [ ] oder [ ], um die Glättungsfunktion zu aktivieren oder zu deaktivieren („on“ oder „oF“). U3606B Benutzerhandbuch...
  • Seite 150 Dies ist z. B. der Fall, wenn der Signalbereich vom 10-V-Bereich in den 100-V-Bereich springt. • Sie können die Glättungsfunktion auch manuell neu starten, indem Sie länger als eine Sekunde auf [MinMax] drücken. • Die Einstellung des Fluktuationszählers auf 0,0% deaktiviert den Fluktuationszähler. Der Fluktuationszähler sollte aktiviert sein. U3606B Benutzerhandbuch...
  • Seite 151 )/12 … … = [(V * 9) + r ]/10 = [r + … + r ]/(x–1) x–1 x–2 x–1 x–1 x–2 x–1 = [(V * 9) + r ]/10 = [r + … + r x–1 x–1 U3606B Benutzerhandbuch...

  • Seite 152: Konfigurieren Der Abtastsignalparameter

    3,1500 A 105,00 mA Anzahl der Schritte 1 bis 100 Schritte Verweilzeit 1 s bis 99 s [1] Bereich S1S2 (Automatische Bereichsauswahl) wird für die Abtastfunktion nicht unterstützt. [2] Amplitudenstartposition ist standardgemäß fest bei 0 (V oder A). U3606B Benutzerhandbuch...
  • Seite 153 Amplitudenendposition dividiert durch die Anzahl der Schritte. Eine 15-V-Amplitudenendposition dividiert durch 100 Schritte ergibt ein Inkrement von 0,15 V pro Schritt. • Das Abtastsignal „verweilt“ im aktuellen Schritt für den in der Abtastverweilzeit angegebenen Zeitraum, bevor es zum nächsten Schritt inkrementiert. U3606B Benutzerhandbuch...

  • Seite 154: Konfigurieren Der Rampensignalparameter

    105,00 mA Anzahl der Schritte 1 bis 10000 Schritte Verweilzeit Schnellste Instrumentenausgangsfunktion [1] Der Bereich S1S2 (Automatische Bereichsauswahl) wird für die Rampenfunktion nicht unterstützt. [2] Amplitudenstartposition ist standardgemäß fest bei 0 (V oder A). [3] Typischerweise~100 ms pro Schritt. U3606B Benutzerhandbuch...
  • Seite 155 • Das Inkrement von jedem Schritt im Rampensignal ist die HINWEIS Amplitudenendposition dividiert durch die Anzahl der Schritte. Eine 15-V-Amplitudenendposition dividiert durch 100 Schritte ergibt ein Inkrement von 0,15 V pro Schritt. • Die ausgewählte Rampenverweilzeit ist die schnellste Instrumentenausgangsfunktion. (Typischerweise~100 ms pro Schritt.) U3606B Benutzerhandbuch...

  • Seite 156: Einstellen Des Ausgangsschutzstatus

    VORSICHT führen, wenn eine Überspannung auftritt Der Ausgangsschutzstatus sollte aktiviert sein. • Wenn eine beträchtliche Spannungsüberschreitung der Systemschutzwerte vorliegt (Tabelle 4-4), schützt sich das U3606B selbst, auch wenn die triP-Option im Utility-Menü auf „no“ gesetzt ist. Tabelle 4-4 Systemschutzwerte Bereich Systemschutz (ca.)

  • Seite 157: Einstellen Eines Soft-Start-Ausgangs

    Ausgangsschutzstatus zu aktivieren, oder „no“, um den Ausgangsschutzstatus zu deaktivieren. Einstellen eines Soft-Start-Ausgangs Mit dem U3606B haben Sie die Möglichkeit eines Soft-Starts der Wechselstromversorgung. Sie können einen Wert von 1 bis 10000 Schritten für den Soft-Start-Ausgang bestimmen Diese Funktion ist zum Starten eines Gleichstrommotors zu empfehlen.

  • Seite 158: Auswählen Eines Dbm-Referenzwiderstandswerts

    Bei einem vollständigen Selbsttest wird eine Reihe von internen Tests durchgeführt. Er kann bis zu 30 Sekunden dauern. Informationen zu dem Remoteschnittstellenbefehl *TST finden Sie in der U3606B Programmer’s Reference. Stellen Sie vor der Durchführung des vollständigen Selbsttests sicher, VORSICHT dass alle Testleitungen von den Eingangs- und Ausgangsanschlüssen...

  • Seite 159: Verbindung Mit Einer Remoteschnittstelle

    Instrument schließt automatisch das Utility-Menü und führt den Selbsttest aus. Bei erfolgreicher Durchführung des Selbsttests kehrt das U3606B in den normalen Betrieb zurück. Wenn der Einschalt- oder vollständige Selbsttest fehlschlägt, leuchtet die Fehlermeldeanzeige und ein Fehler wird in der Fehlerschlange gespeichert.

  • Seite 160: Konfigurieren Des Signaltons

    Elemente des Utility-Menüs Konfigurieren des Signaltons Das U3606B gibt normalerweise einen Signalton aus, wenn bestimmte Bedingungen erfüllt sind (z. B. gibt das U3606B einen Signalton aus, wenn ein stabiler Messwert beim Lesen des Hold-Modus erfasst wird). Die Signaltonfrequenz ist standardmäßig auf „3840 Hz“ eingestellt, sie kann jedoch über das vordere Bedienfeld deaktiviert werden.

  • Seite 161: Ändern Des Einschaltstatus

    Der Deaktivierungsstatus beinhaltet nicht • Mathematische Operationen • Rampen-, Abtast-, Schutz- und Begrenzungsfunktionen [1] Das U3606B speichert nicht den Deaktivierungsschutz und die Beschränkung der Quelle, aber es kann Ihre gespeicherten Einstellungen als Remote- oder Lokalfunktion abrufen, wenn Sie „LASt“ auswählen. U3606B Benutzerhandbuch...

  • Seite 162: Anpassen Der Anzeigehelligkeit

    Drücken Sie auf [ ] oder [ ], um zwischen den verfügbaren Helligkeitsstufen zu wechseln (L-01, L-02 oder L-03). Lesen der Programmcoderevision Drücken Sie auf [ ] oder [ ], um zwischen den Programmcoderevisionen Schnittstellenplatine (IOb), Quellplatine (Sb) und Messplatine (Mb) zu wechseln. U3606B Benutzerhandbuch...

  • Seite 163: Speichern Und Abrufen Von Instrumentenstatus

    1 bis 16. Das Instrument verwaltet einen zusätzlichen Status, Status 0, der den letzten Ausschaltstatus speichert. Das Instrument speichert automatisch die vollständige Instrumentenkonfiguration in Status 00, wenn ein Ausschaltstatus auftritt. Informationen zu den Remoteschnittstellenbefehlen MEMory:STATe:RECall:AUTO, *SAV und *RCL finden Sie in der U3606B Programmer’s Reference. U3606B Benutzerhandbuch...

  • Seite 164: Speichern Eines Status

    Verwenden Sie die Pfeiltasten zum Navigieren des Bearbeitungsmodus. ausgewählten Status Drücken Sie auf oder , bis die zu speichernde Statusnummer (01 bis 16) auf der Primäranzeige erscheint. Sie können auch auf [Shift] > [Save] drücken, um den ausgewählten HINWEIS Status zu speichern. U3606B Benutzerhandbuch...

  • Seite 165: Abrufen Eines Gespeicherten Status

    Statusnummer (00 bis 16), aus der abgerufen werden soll, auf der Primäranzeige erscheint. • Sie können auch [Shift] > [Save] drücken, um den ausgewählten HINWEIS Status abzurufen. • Wählen Sie Status 00, um den letzten Ausschaltstatus des Instruments abzurufen. U3606B Benutzerhandbuch...

  • Seite 166: Remotebetrieb

    Das Instrument wechselt automatisch in den Remotestatus, sobald über die GPIB- oder USB-Schnittstelle SCPI-Befehle empfangen werden. Im Remotestatus leuchtet die Rmt-Meldeanzeige und die Tasten des vorderen Bedienfelds sind gesperrt. Drücken Sie auf [Local], damit das U3606B in den Betrieb des vorderen Bedienfelds wechselt. U3606B Benutzerhandbuch...

  • Seite 167: Konfigurieren Und Verbinden Der Gpib-Schnittstelle

    Remotebetrieb Konfigurieren und Verbinden der GPIB-Schnittstelle Der GPIB-Anschluss (IEEE-488) auf der Rückseite stellt die Verbindung zwischen dem U3606B und dem Computer und den anderen GPIB-Geräten her. Ein GPIB-System kann in allen Konfigurationen (Stern- oder/und lineare Konfiguration) verbunden werden, solange folgende Regeln eingehalten werden.

  • Seite 168: Konfigurieren Und Verbinden Der Usb-Schnittstelle

    Das U3606B entspricht den Syntaxregeln und SCPI-Konventionen (Standardbefehle für programmierbare Geräte). Ausführliche Informationen zur verfügbaren U3606B SCPI-Syntax finden HINWEIS Sie in der U3606B Programmer’s Reference. Dieses Dokument ist auf der U3606B Product Reference CD-ROM enthalten, die mit Ihrem Instrument geliefert wird. U3606B Benutzerhandbuch...
  • Seite 169 Ressource auf eine Antwort des Geräts wartet, bevor dieser Vorgang einen Fehler zurückgibt (der Standardwert beträgt 5000 Millisekunden). Einige Messungen führen ggf. zu verzögerten Antwortzeiten im U3606B . Es wird empfohlen, die Zeitüberschreitung der SCPI-Abfrage auf mindestens 15000 Millisekunden zu erweitern, um Zeitüberschreitungsfehler bei der SCPI-Abfrage zu vermeiden.
  • Seite 170 Systembezogener Betrieb Remotebetrieb DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. U3606B Benutzerhandbuch...

  • Seite 171: Eigenschaften Und Spezifikationen

    U3606B Multimeter|DC-Netzteil Benutzerhandbuch Eigenschaften und Spezifikationen Produkteigenschaften Spezifikationen des digitalen Multimeters Spezifikationsannahmen DC-Spezifikationen AC-Spezifikationen Frequenzspezifikationen Arbeitszyklus- und Impulsbreitenspezifikationen Betriebsspezifikationen Zusätzliche Eigenschaften Spezifikationen für DC-Netzteil Sicherheitsaspekte Spezifikationsannahmen Leistungsspezifikationen Zusätzliche Eigenschaften Dieses Kapitel listet Spezifikationen, Umweltbedingungen und Eigenschaften des U3606B auf. Agilent Technologies...

  • Seite 172: Produkteigenschaften

    ABMESSUNGEN (B × H × T) • 226 × 105 × 334 mm (mit Gummi-Stoßschutzvorrichtungen) • 215 × 87 × 312 mm (ohne Gummi-Stoßschutzvorrichtungen) GEWICHT • ca. 3,77 kg (mit Gumi-Stoßschutzvorrichtungen) • ca. 3,54 kg (ohne Gummi-Stoßschutzvorrichtungen) U3606B Benutzerhandbuch...
  • Seite 173 Drei Monate auf Standardzubehör des Produkts, sofern nicht anders angegeben • Beachten Sie, dass Folgendes nicht von der Produktgarantie abgedeckt wird: • Schäden durch Verunreinigung • Normale Abnutzung der mechanischen Komponenten • Handbücher oder Sicherungen KALIBRIERUNGSZYKLUS 1 Jahr AUFWÄRMZEIT 60 Minuten U3606B Benutzerhandbuch...

  • Seite 174: Spezifikationen Des Digitalen Multimeters

    1 × (zutreffende Genauigkeit) / °C] • Temperaturkoeffizient: [0 hinzufügen für 0 °C bis 18 °C und 28 °C bis 55 °C. • Relative Luftfeuchtigkeit (RH) bis zu 80 % bei 30 °C, proportional zu 50 % für 30 °C bis 55 °C. U3606B Benutzerhandbuch...

  • Seite 175: Dc-Spezifikationen

    0,0100 10 μA 1,00000 A < 0,3 V 0,05 + 0,007 0,05 + 0,007 0,15 + 0,007 + 0,0005 0,0150 100 μA 3,0000 A < 0,7 V 0,05 + 0,007 0,05 + 0,007 0,15 + 0,007 + 0,0010 U3606B Benutzerhandbuch...
  • Seite 176 0,0050 Durchgang 1,0000 kΩ 100 mΩ 0,83 mA 0,04 + 0,005 0,04 + 0,005 0,05 + 0,005 + 0,0005 0,0050 Diode 1,0000 V 0,0001 V 0,83 mA 0,04 + 0,005 0,04 + 0,005 0,05 + 0,005 + 0,0005 U3606B Benutzerhandbuch...
  • Seite 177 [3] Alle Strommessungen von mehr als 500 mA haben einen temporären Thermoeffekt. Wenn Sie eine niedrigere Stromstärke oder einen Offsetstrom direkt nach einer Messung mit einer hohen Stromstärke messen möchten, stellen Sie sicher, dass das U3606B abgekühlt ist. [4] Die angegebenen Spezifikationen gelten für 2-Draht-Widerstandsmessungen, bei denen die math. NULL-Funktion verwendet wird.
  • Seite 178 [7] Die angegebenen Spezifikationen gelten für Messungen mit offenen Testleitungen und einem Schichtkondensator bei Verwendung der math. Null-Operation. Fügen Sie für die Gesamtmessungspräzision den Prüffehler hinzu. Die Kontaktintensität HINWEIS hat einen starken Einfluss auf das Messergebnis. Stellen Sie einen einwandfreien Kontakt am zu messenden Testpunkt sicher. U3606B Benutzerhandbuch...

  • Seite 179: Ac-Spezifikationen

    [7] Für den Bereich 750 V ist die Präzision für Eingaben von weniger als 200 V festgelegt. [8] Für den Bereich 750 V ist die Präzision für Eingaben von weniger als 300 V festgelegt. [9] Verfügbare Bereiche: 10,0000 mA, 100,000 mA, 1,00000 A, 3,0000 A. U3606B Benutzerhandbuch...
  • Seite 180 [11] Für 1-A- und 3-A-Bereiche wird die Genauigkeit für Frequenzen von weniger als 5 kHz angegeben. Die Spezifikation der AC+DC-Messung ist die Summe der AC- und DC-Genauigkeit. Der HINWEIS Frequenzbereich reicht von 50 Hz für eine 5½-stellige Auflösung und 225 Hz für eine 4½-stellige Auflösung. U3606B Benutzerhandbuch...

  • Seite 181: Frequenzspezifikationen

    [1] Für die Bereiche 100 mV und 1 V können Frequenzen bis zu 1 MHz bei einem 0,5-V-Signal gemessen werden. Die Minimaleingabefrequenz beträgt 1 Hz. Alle Frequenzzähler sind bei der Messung von Signalen mit niedriger Spannung und HINWEIS niedriger Frequenz fehleranfällig. Abschirmung der Eingänge von externem Rauschen ist entscheidend für die Minimierung der Messfehler. U3606B Benutzerhandbuch...

  • Seite 182: Tabelle 5-4 Frequenzempfindlichkeit Während

    [1] Maximaler Eingang für angegebene Genauigkeit = 10 × Bereich oder 750 V oder 1000 V Tabelle 5-5 Frequenzempfindlichkeit während Stromstärkenmessung Eingangsbereich Mindestempfindlichkeit (RMS-Sinuskurve) 20 Hz bis 10 kHz 10 mA 1 mA 100 mA 10 mA 1,000 A 100 mA 300 mA U3606B Benutzerhandbuch...

  • Seite 183: Arbeitszyklus- Und Impulsbreitenspezifikationen

    über USB über GPIB (Messwerte/Sekunde) (Messwerte/Sekunde) Langsam (5½-stellig) DC-Spannung (10 V) Schnell (4½-stellig) Langsam (5½-stellig) DC-Stromstärke (1 A) Schnell (4½-stellig) Langsam (5½-stellig) AC-Spannung (10 V bei 1 kHz) Schnell (4½-stellig) Langsam (5½-stellig) AC-Stromstärke (1A bei 1 kHz) Schnell (4½-stellig) U3606B Benutzerhandbuch...
  • Seite 184 [1] Basierend auf einem Durchschnitt von 500 Ablesungen. [2] Lesegeschwindigkeit des A/D-Wandlers. [3] Anzahl der Messungen pro Sekunde, die über USB mithilfe des Befehls SCPI „READ?“ gelesen werden. [4] Anzahl der Messungen pro Sekunde, die über GPIB mithilfe des Befehls SCPI „READ?“ gelesen werden. U3606B Benutzerhandbuch...

  • Seite 185: Zusätzliche Eigenschaften

    1 MΩ ± 2 %-Bereich (typisch) parallel zu Kapazität < 120 pF Eingangsschutz: 750 V in allen Bereichen Scheitelfaktor: Für < 5:1-Fehler inklusive. Begrenzt durch den Spitzeneingang und 100 kHz Bandbreite. Maximal 3,0 bei Skalenendwert. Spitzenwerteingabe; 300 % des Bereichs. Begrenzt durch maximale Eingabe. U3606B Benutzerhandbuch...
  • Seite 186 Sie sicher, dass das U3606Babgekühlt ist. Widerstand Messverfahren: Zweidraht, Leerlaufspannung begrenzt auf < 5 V Leerlaufspannung : < +5,0 V Eingangsschutz: 1,000 V in allen Bereichen, < 0,3 A Kurzschluss Reaktionszeit: Etwa 0,15 Sekunden für 1 MΩ und Bereiche unter 1 MΩ. U3606B Benutzerhandbuch...
  • Seite 187 • Für 100 μF bis 10000 μF: <0,33 V Skalenendwert Eingangsschutz: 1,000 V in allen Bereichen, < 0,3 A Kurzschluss Etwa 1 s für den Bereich 100 μF und die Bereiche Reaktionszeit: unter 100 μF Lade- und (ungefähr von +3 V bis –2 V) Entladespannung: U3606B Benutzerhandbuch...
  • Seite 188 1 kΩ unsymmetrisch in LO-Leitung: NMRR (Normal Mode 60 Hz ± 0,1 % Rejection Ratio): • 5½-stellig 65 dB • 4½-stellig: 0 dB 50 Hz ± 0,1 % • 5½-stellig 55 dB • 4½-stellig: 0 dB U3606B Benutzerhandbuch...

  • Seite 189: Spezifikationen Für Dc-Netzteil

    Eigenschaften und Spezifikationen Spezifikationen für DC-Netzteil Spezifikationen für DC-Netzteil Sicherheitsaspekte Das U3606B ist ein Instrument der Sicherheitsklasse I. Dies bedeutet, dass es über einen Schutzerdungsanschluss verfügt. Der Anschluss muss mit einer Erdung über eine Spannungsquelle mit einem dreiadrigen Kabel verbunden werden.

  • Seite 190: Leistungsspezifikationen

    0,03 mA 0,3 mA 0,3 mA 3 mV 3 mV 3 mV 3 mV 0,3 mV Spannung typisch typisch typisch typisch typisch Leitungsregelung 1,5 mA 1,5 mA 0,15 mA 1,5 mA 1,5 mA Stromstärke typisch typisch typical typisch typisch U3606B Benutzerhandbuch...
  • Seite 191 [1] Die Anschlussabtastung bezieht sich auf den Widerstand der Kontakte oder Lasten und ist proportional zu der Lastbedingung. [2] Durchschnittliche Zeit für die Erkennung eines OVP- oder OCP-Zustands. Der Ausgang wird deaktiviert und auf Standby innerhalb von 20 ms gesetzt. U3606B Benutzerhandbuch...

  • Seite 192: Zusätzliche Eigenschaften

    < 0,01 % + 3 mV < 0,01 % + 3 mV < 0,01 % + 3 mV + 0,3 mV Maximale Spannungssabfall pro Last abziehen Lastspannung Oben: 50 ms Spannungsprogrammierge- Volle Last Unten: 50 ms schwindigkeit (ausgenommen Oben: 50 ms Keine Last Befehlsverarbeitungszeit) Unten: 50 ms U3606B Benutzerhandbuch...

  • Seite 193: Tabelle 5-10 Eigenschaften Der Rechteckwellenausgabe

    Wenn der Bereich S1S2 (AUTO) ausgewählt ist, beträgt der verfügbare Frequenzbereich 10 bis 4800 Hz mit einem festen Pflichtzyklus von 50%. Ausgabe Bereich Veränderbarer Genauigkeit Schritt Frequenz 10,0 Hz bis 10 Hz/100 Hz/ 0,005% + 0,1 Hz 4800,0 Hz 1000 Hz (entsprechend der Anzeige der Frequenzangabe) U3606B Benutzerhandbuch...
  • Seite 194 Die Impulsbreitengenauigkeit (für Frequenzeinstellung 4800 Hz und Arbeitszykluseinstellung 50 %) berechnet sich als 0,1042 ms ±10,625 μs. • Die Anstiegs- und Abfallzeiten sind 25 μs normalerweise zwischen HINWEIS 10% und 90% der Signalamplitude. • Die zusätzliche Lastregelung beträgt 0,15 V/A. U3606B Benutzerhandbuch...

  • Seite 195: Durchlaufeigenschaften

    1050,0 mV 1,0500 A 105,00 mA 3,1500 A Amplitude Schritt 1 bis 10000 Schritte 1 bis 10000 Schritte Verweilzeit 100 ms (typisch) pro Schritt 100 ms (typisch) pro Schritt [1] Amplitudenstartposition ist standardgemäß fest bei 0 (V oder A). U3606B Benutzerhandbuch...
  • Seite 196 Eigenschaften und Spezifikationen Spezifikationen für DC-Netzteil DIESE SEITE WURDE ABSICHTLICH LEER GELASSEN. U3606B Benutzerhandbuch...

  • Seite 197: Liste Der Fehlermeldungen

    U3606B Multimeter|DC-Netzteil Benutzerhandbuch Liste der Fehlermeldungen Fehlermeldungen Befehlsfehler Ausführungsfehler Interne Fehler Abfragefehler Gerätespezifische Fehler Selbsttestfehler Kalibrierungsfehler Diese Kapitel enthält eine Zusammenfassung der Feldermeldungen des U3606B. Agilent Technologies...

  • Seite 198: Fehlermeldungen

    +0,„No error“ oder „nonE“, wenn der Abruf über das vordere Bedienfeld erfolgt. Die schnittstellenspezifischen und globalen Fehlerschlangen werden mithilfe des Befehls (*CLS) gelöscht, wenn das Instrument eingeschalten wird. Die Fehlerschlange wird nicht durch Zurücksetzen auf die Werkseinstellung (*RST-Befehl) oder durch eine Instrumentenvoreinstellung (SYSTem:PRESet-Befehl) gelöscht. U3606B Benutzerhandbuch...

  • Seite 199: Befehlsfehler

    Invalid character in number –123 Exponent too large –128 Numeric data not allowed –130 Suffix error –131 Invalid suffix –134 Suffix too long –138 Suffix not allowed –141 Invalid character data –144 Character data too long –148 Character data not allowed U3606B Benutzerhandbuch...

  • Seite 200: Ausführungsfehler

    Tabelle 6-2 Liste der Ausführungsfehler Fehlercode Fehlermeldung –200 Execution error –211 Trigger ignored –213 Init ignored –214 Trigger deadlock –220 Parameter error –221 Settings conflict –222 Data out of range –223 Too much data –230 Data corrupt or stale U3606B Benutzerhandbuch...

  • Seite 201: Interne Fehler

    Query UNTERMINATED Gerätespezifische Fehler Die folgende Tabelle enthält eine Liste der gerätespezifischen Fehler. Diese Fehler werden im Bit 3 des Standard-Event-Status-Registers gespeichert. Tabelle 6-5 Liste der gerätespezifischen Fehler Fehlercode Fehlermeldung Voltage output over protection Current output over protection U3606B Benutzerhandbuch...

  • Seite 202: Selbsttestfehler

    Display board failed ADC failed Interface board failed Source board failed I/O Processor Failed Self-Test Source Processor Failed Self-Test DC Path error AC Path attenuated error AC Path attenuated 10 error AC Path attenuated 100 or amplified 10 error U3606B Benutzerhandbuch...

  • Seite 203: Kalibrierungsfehler

    Cal-Wert außerhalb des Bereichs Cal signal measurement out of range Cal signal frequency out of range Cal source unfinished EEPROM write failure Cal DCV offset out of range Cal DCI offset out of range Cal RES offset out of range U3606B Benutzerhandbuch...
  • Seite 204 Cal checksum failed, DCI corrections Cal checksum failed, RES corrections Cal checksum failed, ACV corrections Cal checksum failed, ACI corrections Cal checksum failed, FREQ correction Cal checksum failed, CAP corrections Source board failed on reading Source board failed on sense U3606B Benutzerhandbuch...
