Seite 1 Agilent U3606A Multimeter|DC-Netzteil Benutzer- und Servicehandbuch Agilent Technologies...
Seite 2 Hinweise Garantie © Agilent Technologies, Inc., 2009-2012 (Computer-Software) – für das US-Verteidigungsministerium – gemäß DFARS Vervielfältigung, Anpassung oder Das in diesem Dokument enthaltene 252.227-7015 (technische Daten – kommerzielle Übersetzung ist gemäß den Bestimmungen Material wird im vorliegenden Produkte) und DFARS 227.7202-3 (Rechte an des Urheberrechtsgesetzes ohne vorherige Zustand zur Verfügung gestellt und...
Seite 3: Sicherheitssymbole
Anschluss an Schutzerde (Masse) Vorsicht, heiße Oberfläche Schutzleiteranschluss Aus-Stellung eines bistabilen Druckknopfes Rahmen- oder Gehäuseanschluss Ein-Stellung eines bistabilen Druckknopfes CAT II Equipotenzialität Kategorie II 300 V Überspannungsschutz 300 V Ausrüstung ständig durch Doppelisolierung oder verstärkte Isolierung geschützt U3606A Benutzer- und Servicehandbuch...
Seite 4: Allgemeine Sicherheitsinformationen
Geräteschutz beeinträchtigt werden. • Zur Reinigung des Gerätes dürfen ausschließlich trockene Tücher verwendet werden. Ethylalkohol sowie andere flüchtige Lösungsmittel dürfen nicht zum Reinigen des Geräts verwendet werden. • Blockieren Sie nicht die Lüftungsöffnungen des Geräts. U3606A Benutzer- und Servicehandbuch...
Seite 5: Umgebungsbedingungen
Lagerungstemperatur -40 °C bis 70 °C Bis zu 80% relative Luftfeuchtigkeit bei 30 °C (nicht Relative Luftfeuchtigkeit kondensierend) Das U3606A Multimeter|DC-Netzteil entspricht den folgenden Sicherheits- und HINWEIS EMC-Anforderungen: • IEC 61010-1:2001/EN61010-1:2001 (2. Ausgabe) • Kanada: CAN/CSA-C22.2 No. 61010-1-04 • USA: ANSI/UL 61010-1:2004 •...
Seite 6: Aufsichtsrechtliche Kennzeichnungen
Produktetikett weist Cet appareil ISM est confomre a la darauf hin, dass Sie dieses norme NMB-001 du Canada. elektrische/elektronische Produkt nicht im Hausmüll entsorgen dürfen. Das CSA-Zeichen ist eine eingetragene Marke der Canadian Standards Association. U3606A Benutzer- und Servicehandbuch...
Seite 7: Europäische Richtlinie Über Elektro- Und Elektronik-Altgeräte
Im Bezug auf die Ausrüstungstypen in der WEEE-Richtlinie Zusatz 1, gilt dieses Instrument als „Überwachungs- und Kontrollinstrument“. Das angebrachte Produktetikett ist unten abgebildet. Entsorgen Sie dieses Gerät nicht im Hausmüll Zur Entsorgung dieses Instruments wenden Sie sich an die nächste Agilent Technologies Geschäftsstelle oder besuchen Sie: www.agilent.com/environment/product Dort erhalten Sie weitere Informationen.
Seite 8 In diesem Handbuch… Erste Schritte Dieses Kapitel dient dazu, das U3606A Multimeter|DC-Netzteil zur Nutzung vorzubereiten, und enthält eine Kurzbeschreibung von vorderem Bedienfeld des Instruments, Anzeige, Tastatur, Anschlüssen und Rückseite. Betrieb als digitales Multimeter Dieses Kapitel enthält detaillierte Informationen zur Durchführung von Messungen mit dem U3606A Multimeter|DC-Netzteil.
Seite 9 Funktionsstörungen erläutert. Darüber hinaus wird erläutert, wie Sie den Kundendienst in Anspruch nehmen können, sowie die austauschbaren Baugruppen aufgelistet. Eigenschaften und Spezifikationen Dieses Kapitel listet Spezifikationen, Umweltbedingungen und Eigenschaften des U3606A auf. Liste der Fehlermeldungen Diese Kapitel enthält eine Zusammenfassung der Feldermeldungen des U3606A.
Seite 10 6-May-09 Date Tay Eng Su Quality Manager For further information, please contact your local Agilent Technologies sales office, agent or distributor, or Agilent Technologies Deutschland GmbH, Herrenberger Straße 130, 71034 Böblingen, Germany. Template: A5971-5302-2, Rev. E.00 U3606A DoC Revision A...
Seite 11 Regulatory Information for Canada ICES/NMB-001:2004 This ISM device complies with Canadian ICES-001. Cet appareil ISM est confomre à la norme NMB-001 du Canada. Regulatory Information for Australia/New Zealand This ISM device complies with Australian/New Zealand AS/NZS CISPR11:2004 U3606A Benutzer- und Servicehandbuch...
Seite 12 U3606A Benutzer- und Servicehandbuch...
Seite 13: Inhaltsverzeichnis
Das hintere Bedienfeld auf einen Blick Betrieb als digitales Multimeter Vornehmen von Messungen Durchführen von Spannungsmessungen Durchführen von Strommessungen Durchführen von Widerstandsmessungen (2-Draht) Durchführen von Niedrigwiderstandsmessungen (4-Draht) Durchführen vom Frequenz-, Impulsbreiten- und Arbeitszyklusmessungen Durchführen von Kapazitätsmessungen Durchführen von Durchgangstests U3606A Benutzer- und Servicehandbuch XIII...
Seite 14 Triggern des Multimeters Triggern über das vordere Bedienfeld Triggern über die Remoteschnittstelle DC-Netzteilbetrieb Basisbetrieb Konstantspannungsmodus (CV) Konstantstrommodus (CC) Schutzfunktionen Überspannungsschutz (OVP) Überstromschutz (OCP) Überspannungsgrenze (OV) Überstromgrenze (OC) Rechteckwellenausgabe Durchlauffunktionen Rampensignal Abtastsignal Auswählen eines Bereichs Aktivieren des Ausgangs U3606A Benutzer- und Servicehandbuch...
Seite 15 Aktivieren des Refresh Hold-Modus Aktivieren des Datenhaltemodus Speichern und Abrufen von Instrumentenstatus Speichern eines Status Abrufen eines gespeicherten Status Remotebetrieb Konfigurieren und Verbinden der GPIB-Schnittstelle Konfigurieren und Verbinden der USB-Schnittstelle SCPI-Befehle Überprüfungs- und Leistungstests Empfohlene Testausrüstung Allgemeine Messtechniken U3606A Benutzer- und Servicehandbuch...
Seite 16 Optionaler Kapazitätsverstärkungs-Überprüfungstest Optionaler Überprüfungstest für Rechteckwellenausgabe Kalibrierungsverfahren Kalibrierungsübersicht Elektronische Kalibrierung bei geschlossenem Gehäuse Agilent Technologies Kalibrierungsservices Kalibrierungsintervall Einstellung wird empfohlen Für die Kalibrierung erforderliche Zeit Empfohlene Testausrüstung Kalibrierungsprozess Kalibrierungssicherheit Entsichern des Instruments zur Kalibrierung Ändern des Kalibrierungssicherheitscodes U3606A Benutzer- und Servicehandbuch...
Seite 17 Betriebs-Checkliste Reinigen Sicherungsaustausch So tauschen Sie die Netzleitungssicherung aus So tauschen Sie eine Stromeingangssicherung aus Vorkehrungen gegen elektrostatische Entladung (ESD) Mechanische Demontage Allgemeine Demontage Ersatzteile So bestellen Sie Ersatzteile Verfügbare Serviceleistungen Verpackung für den Versand U3606A Benutzer- und Servicehandbuch XVII...
Seite 18 Eigenschaften und Spezifikationen Produkteigenschaften Spezifikationen des digitalen Multimeters Spezifikationsannahmen DC-Spezifikationen Frequenzspezifikationen Arbeitszyklus- und Impulsbreitenspezifikationen Betriebsspezifikationen Zusatzspezifikationen Spezifikationen für DC-Netzteil Sicherheitsaspekte Spezifikationsannahmen Leistungsspezifikationen Zusatzspezifikationen Liste der Fehlermeldungen Fehlermeldungen Befehlsfehler Ausführungsfehler Interne Fehler Abfragefehler Gerätespezifische Fehler Selbsttestfehler Kalibrierungsfehler XVIII U3606A Benutzer- und Servicehandbuch...
Seite 19: Liste Der Abbildungen
U3606A Maße Abbildung 1-4 Vorderes Bedienfeld des U3606A Abbildung 1-5 VFD-Vollanzeige, wobei alle Segmente beleuchtet sind Abbildung 1-6 Tastenfeld von U3606A für Multimeter- und Quellbetrieb Abbildung 1-7 U3606A Anschlüsse Abbildung 1-8 Hinteres Bedienfeld des U3606A Abbildung 2-1 Anschlüsse zur Spannungsmessungs Abbildung 2-2 Anschlussverbindungen für Strommessungen...
Seite 20 Testeinrichtung für Lasteinschwing-Antwortzeit-Überprüfung Abbildung 5-9 Testeinrichtung für CC-Programmierungs- und Rücklesegenauigkeitsüberprüfung Abbildung 5-10 Testeinrichtung für CC-Leitungs- und Lastregelungsüberprüfung Abbildung 5-11 Testeinrichtung für CC-Geräuschwirkungsüberprüfung Abbildung 5-12 Testeinrichtung für Rechteckwellenausgabeüberprüfung Abbildung 5-13 Antwortzeit für Laständerungen Abbildung 6-1 Position der SECUR-Pads U3606A Benutzer- und Servicehandbuch...
Seite 21: Liste Der Tabellen
Tabelle 5-5 AC-Spannungsverstärkungs-Überprüfungstest Tabelle 5-6 AC-Stromverstärkungs-Überprüfungstest Tabelle 5-7 Widerstandsverstärkungs-Überprüfungstest Tabelle 5-8 Frequenzverstärkungs-Überprüfungstest Tabelle 5-9 Überprüfungstest für Konstantspannungs-Programmierung und Rücklesegenauigkeit Tabelle 5-10 Überprüfungstest für Konstantspannungs-Lastwirkung Tabelle 5-11 Überprüfungstest für Konstantspannungsquellenwirkung Tabelle 5-12 Überprüfungstest für Konstantstrom-Programmierung und Rücklesegenauigkeit U3606A Benutzer- und Servicehandbuch...
Seite 22 Tabelle 8-9 Spezifikationen der Rechteckwellenausgabe Tabelle 8-10 Spezifikationen für Abtastausgabe Tabelle 8-11 Spezifikationen der Rampenausgabe Tabelle 9-1 Liste der Befehlsfehler Tabelle 9-2 Liste der Ausführungsfehler Tabelle 9-3 Liste der internen Fehler Tabelle 9-4 Liste der Abfragefehler XXII U3606A Benutzer- und Servicehandbuch...
Seite 23 Liste der Tabellen Tabelle 9-5 Liste der gerätespezifischen Fehler Tabelle 9-6 Liste der Selbsttestfehler Tabelle 9-7 Liste der Kalibrierungsfehler U3606A Benutzer- und Servicehandbuch XXIII...
Seite 24 Liste der Tabellen XXIV U3606A Benutzer- und Servicehandbuch...
Seite 25: Erste Schritte
Das Tastenfeld auf einen Blick Die Anschlüsse auf einen Blick Das hintere Bedienfeld auf einen Blick Dieses Kapitel dient dazu, das U3606A Multimeter|DC-Netzteil zur Nutzung vorzubereiten, und enthält eine Kurzbeschreibung von vorderem Bedienfeld des Instruments, Anzeige, Tastatur, Anschlüssen und Rückseite.
Seite 26: Einleitung
Testlösung dar. Das U3606A hat eine Höhe von 2½U (Rack-Einheit) und kann sowohl auf dem Arbeitstisch aufgestellt als auch im Rack montiert werden. Mithilfe der Bedienelemente auf dem vorderen Bedienfeld können Sie Messparameter, mathematische Operationen, Ausgangsparameter, Schutzfunktionen und Instrumenteneinstellungen einstellen.
Seite 27: Ausgangsfunktionen
• Fehlermeldungen werden am vorderen Bedienfeld angezeigt • Benutzerkalibrierung über vorderes Bedienfeld und Remoteschnittstelle – Softwarekalibrierung, keine internen physikalischen Einstellungen • Sechzehn Speicherplätze für benutzerdefinierte Betriebsstatus • Tragbares, robustes Gehäuse mit rutschfesten Füssen • Kensington-Sicherheitsschlitz – Diebstahlsicherungssystem U3606A Benutzer- und Servicehandbuch...
Seite 28: Eingangsprüfung
Agilent U3606A Product Reference CD-ROM ✔ Zertifikat für die Kalibrierung Bewahren Sie die Originalverpackung auf, falls das Gerät U3606A an zurückgeschickt werden muss.Agilent Wenn Sie das Gerät U3606A zum Service einsenden, bringen Sie ein Etikett mit Informationen zum Besitzer und Modellnummer an.
Seite 29: Spannungsversorgung Des Instruments
Seite 220). Ist der Selbsttest erfolgreich, wechselt das U3606A in den Normalbetrieb. Wenn es zum ersten Mal eingeschaltet wird, startet das U3606A in den folgenden Modi: • DC-Spannungsmessfunktion mit aktivierter automatischer Bereichsauswahl und • Konstantspannungsmodus (CV) mit deaktivierter Ausgabe (im Standby).
Seite 30: Anpassen Des Handgriffs
Fassen Sie den Griff zum Ausrichten an den Seiten und ziehen Sie ihn heraus. Drehen Sie den Griff dann in die gewünschte Position. Die verschiedenen möglichen Positionen sind unten dargestellt. Anzeigepositionen auf Unterlage Trageposition Abbildung 1-1 U3606A Griffanpassungen U3606A Benutzer- und Servicehandbuch...
Seite 31: So Montieren Sie Das Instrument In Einem Rack
So montieren Sie das Instrument in einem Rack So montieren Sie das Instrument in einem Rack Sie können das U3606A mithilfe eines der drei optional verfügbaren Sätze in einem standardmäßigen 19-Zoll-Rack montieren. Anleitungen und Montageteile sind in jedem Rackmontagesatz enthalten. Jedes Agilent Technologies Instrument derselben Größe kann neben dem U3606A...
Seite 32: Stapeln Des Instruments
Erste Schritte Stapeln des Instruments Stapeln des Instruments Wenn Sie mehrere Einheiten von U3606A Multimeter|DC-Netzteil erworben haben, können Sie die Einheiten übereinander stapeln. Der Warnhinweis Stackable Direction an der Unterseite des vorderen und hinteren Gummipuffers gibt deren Ausrichtung an. Die Gummipuffer sind so konzipiert, dass sie den darüber gestapelten Einheiten festen Sitz bieten und unerwünschte Bewegungen vermeiden.
Seite 33: Das Produkt Auf Einen Blick
Erste Schritte Das Produkt auf einen Blick Das Produkt auf einen Blick Produktabmessungen 105 mm 329 mm 255 mm Abbildung 1-3 U3606A Maße U3606A Benutzer- und Servicehandbuch...

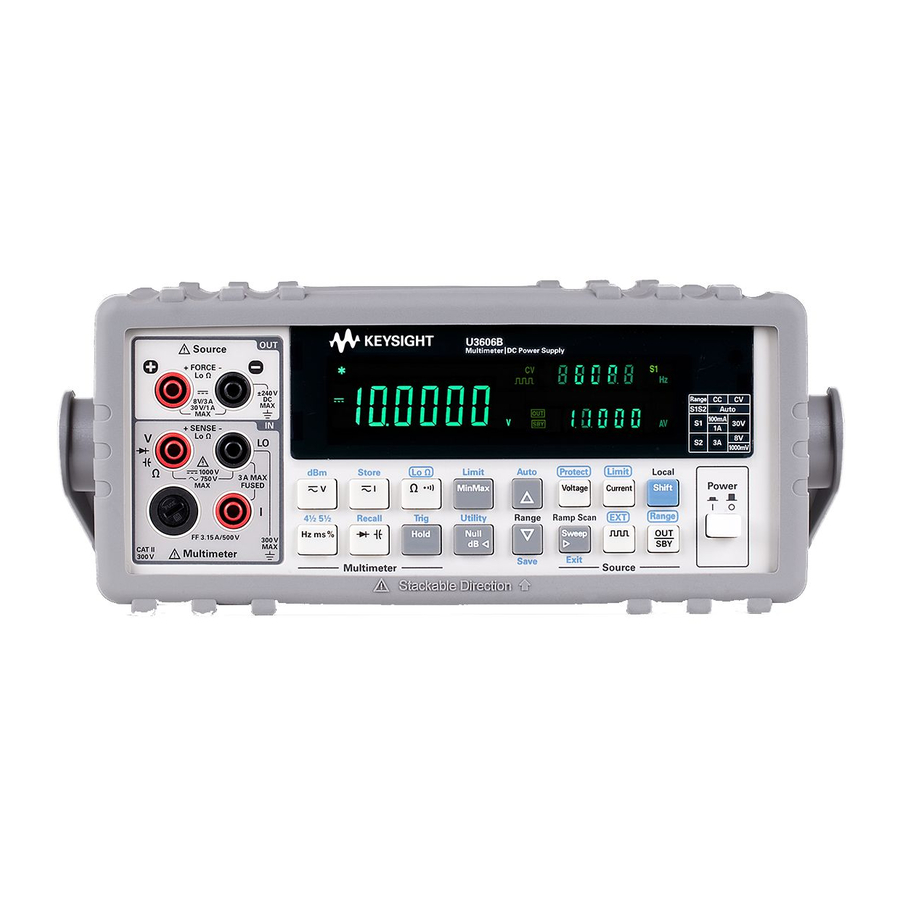

Seite 34: Das Vordere Bedienfeld Auf Einen Blick
Erste Schritte Das Produkt auf einen Blick Das vordere Bedienfeld auf einen Blick Abbildung 1-4 Vorderes Bedienfeld des U3606A Element Beschreibung Positiver (FORCE +) und negativer (FORCE -) Anschluss für Quellanschlüsse Quellbetrieb und 4-Draht-Niedrigwiderstandsmessung. Vakuumfluoreszenzan Zeigt die Instrumenteneinstellungen und Messwerte an. Eine vollständige...
Seite 35: Die Anzeige Auf Einen Blick
VFD-Vollanzeige, wobei alle Segmente beleuchtet sind Halten Sie zur Anzeige der gesamten Anzeige (mit Beleuchtung aller Segmente) Hold gedrückt, während Sie das U3606A einschalten. Drücken Sie nach Anzeige der gesamten Anzeige erneut auf Hold, um den normalen Betrieb wieder aufzunehmen.
Seite 36 Tabelle 1-1 U3606A Meldeanzeigen (Fortsetzung) Meldeanzeige Beschreibung AC-Messung ausgewählt AC+DC-Messung ausgewählt ºC Temperatureinheit Celsius (Funktion nicht anwendbar mit U3606A) ºF Temperatureinheit Fahrenheit (Funktion nicht anwendbar mit U3606A) Dezibeleinheit relativ zu 1 dBm Dezibeleinheit relativ zu 1 mW Impulsbreiteeinheit Arbeitszykluseinheit Widerstandseinheiten: Ω, kΩ, MΩ...
Seite 37 Remoteschnittstellensteuerung aktiv Überspannungsbedingung aktiv Überstrombedingung aktiv Ausgang ist an den Ausgangsanschlüssen (+ FORCE -) und Remote-Abtastungsanschlüssen (rückseitiger Ausgang) aktiviert Ausgang im Standby-Modus (deaktiviert) Impulsbreiteeinheit für Rechteckwellenausgabe Arbeitszykluseinheit für Rechteckwellenausgabe Spannungseinheit: V für Überspannungssicherung Stromstärkeeinheit: A für Überstromsicherung U3606A Benutzer- und Servicehandbuch...
Seite 38: Das Tastenfeld Auf Einen Blick
Das Produkt auf einen Blick Das Tastenfeld auf einen Blick Abbildung 1-6 Tastenfeld von U3606A für Multimeter- und Quellbetrieb Die Funktion jeder Taste ist nachstehend dargestellt. Durch Tastendruck wird der aktuelle Betrieb geändert, eine entsprechende Meldeanzeige auf der Anzeige beleuchtet und ein Tastenton (Piepen) erzeugt.
Seite 39: Tabelle 1-2 U3606A Tastenfeldfunktionen
Tabelle 1-2 U3606A Tastenfeldfunktionen Taste Beschreibung Systembezogene Funktionen Drücken Sie auf Power, um U3606A Multimeter|DC-Netzteil ein- oder auszuschalten. • Drücken Sie auf Shift, um eine Shift-Funktion auszuführen. In „Verwenden der Shift-Taste“ auf Seite 14 erhalten Sie weitere Informationen. • Drücken Sie auf Shift, um die Tasten des vorderen Bedienfelds während der Sperre im Remote-Betrieb freizugeben.
Seite 40 > dB, um den gemessenen Spannungswert in dB zu konvertieren. In „dB-Messungen“ auf Seite 59 erhalten Sie weitere Informationen. Drücken Sie auf MinMax, um statistische Daten für die aktuellen Messwerte zu speichern. „MinMax“ auf Seite 61 erhalten Sie weitere Informationen. U3606A Benutzer- und Servicehandbuch...
Seite 41 • Drücken Sie erneut auf , um die Arbeitszyklus-, Impulsbreiten- und Spannungsamplitudeneinstellungen zu durchlaufen. • In „Rechteckwellenausgabe“ auf Seite 88 erhalten Sie weitere Informationen. Wenn die -Meldeanzeige blinkt, drücken Sie oder , um die verfügbaren Frequenzen zu durchlaufen. U3606A Benutzer- und Servicehandbuch...
Seite 42 [3] Für die Durchgangs- und Diodentestfunktionen ist eine 4½-stellige Auflösung festgelegt. Kapazitätsmessungen sind auf eine 3½-stellige Auflösung festgelegt. [4] Die Durchlauffunktionen sind nur zugänglich, wenn das U3606A sich im Konstantspannungs- oder Konstantstrommodus befindet. Die Durchlauffunktionen können nicht aufgerufen werden, solange das U3606A sich im Rechteckwellenausgabe-Modus befindet.
Seite 43: Die Anschlüsse Auf Einen Blick
Die Anschlüsse auf einen Blick Um eine Beschädigung des Geräts zu vermeiden, überschreiten Sie VORSICHT nicht die Eingangsbeschränkung. Positive Ausgangsanschlüsse ( Negative Ausgangsanschlüsse ( Positive Eingangsanschlüsse (V, Negative Eingangsanschlüsse (LO) Positive Eingangsanschlüsse (I) Stromeingangssicherung Abbildung 1-7 U3606A Anschlüsse U3606A Benutzer- und Servicehandbuch...
Seite 44: Tabelle 1-3 Eingangsanschlüsse Für Messfunktionen
Bereichen, < 0,3 A Kurzschluss Durchgangstest 1.000 V in allen Bereichen, < 0,3 A Kurzschluss Niedrigwiderstands-(4-Draht)-Messung 1.000 V in allen Bereichen, 3,15 A/ 250 V FF-Sicherung DC-Stromstärkenmessung AC-Stromstärkenmessung 3,15 A/500 V FF-Sicherung Frequenz-, Arbeitszyklus- und Impulsbreitenmessung über den Strompfad U3606A Benutzer- und Servicehandbuch...
Seite 45: Tabelle 1-4 Ausgangsanschlüsse Für Quellfunktionen
• Arbeitszyklus: 256 Schritte • Impulsbreite: 256 Schritte [1] Begrenzt bei ausgewähltem Bereich, S1 (30 V/1 A) oder S2 (8 V/3 A). In „Auswählen eines Bereichs“ auf Seite 97 finden Sie weitere Informationen zur Auswahl eines passenden Bereichs. U3606A Benutzer- und Servicehandbuch...
Seite 46: Das Hintere Bedienfeld Auf Einen Blick
Erste Schritte Das Produkt auf einen Blick Das hintere Bedienfeld auf einen Blick Abbildung 1-8 Hinteres Bedienfeld des U3606A Element Beschreibung Achten Sie darauf, dass das Netzkabel fest im Netzkabelanschluss auf AC-Netzanschluss der Rückseite des Instruments sitzt. In „Spannungsversorgung des Instruments“...
Seite 47: Betrieb Als Digitales Multimeter
Grenzwert Hold Triggern des Multimeters Triggern über das vordere Bedienfeld Triggern über die Remoteschnittstelle Dieses Kapitel enthält detaillierte Informationen zur Durchführung von Messungen mit dem U3606A Multimeter|DC-Netzteil. Außerdem werden dort die verschiedenen Multimeterfunktionen und -merkmale des U3606A beschrieben. Agilent Technologies...
Seite 48: Vornehmen Von Messungen
Betrieb als digitales Multimeter Vornehmen von Messungen Vornehmen von Messungen Auf den folgenden Seiten werden viele mit dem U3606A durchführbare Typen von Messungen vorgestellt, und Sie erfahren, wie Sie die Verbindungen für jede Messung herstellen. • Die meisten grundsätzlichen Messungen sind mit den werkseitigen HINWEIS Einstellungen des Instruments durchführbar.
Seite 49: Durchführen Von Spannungsmessungen
Bereich für Spannungsmessungen aus(automatische Bereichsauswahl). Weitere Informationen zur manuellen Bereichsauswahl finden Sie in „Auswählen eines Bereichs“ auf Seite 53. • Die Auflösung von U3606A ist standardmäßig auf 5½ Stellen eingestellt. Weitere Informationen zur Änderung der Auflösung finden Sie in „Einstellung der Auflösung“...
Seite 50 Bereichen, < 0,3 A Kurzschluss 2 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen V (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-1. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 51 300% des Bereichs. Begrenzt durch maximale Eingabe. 2 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen V (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-1. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 52 Betrieb als digitales Multimeter Vornehmen von Messungen Messen von AC- und DC-Spannung Das U3606A Multimeter|DC-Netzteil umfasst ein True-RMS-Multimeter, das nicht nur für Sinuswellen einen genauen RMS-Messwert, sondern zudem andere AC-Signale wie Sinus-, Dreieck- und treppenförmige Wellen ohne DC-Versatz ausgibt. Sie können das gemessene AC-Signal jedoch mit DC-Versatz ausgeben, indem Sie die AC+DC-Funktion wählen.
Seite 53: Durchführen Von Strommessungen
Bereich für Strommessungen aus (automatische Bereichsauswahl). Weitere Informationen zur manuellen Bereichsauswahl finden Sie in „Auswählen eines Bereichs“ auf Seite 53. • Die Auflösung von U3606A ist standardmäßig auf 5½ Stellen eingestellt. Weitere Informationen zur Änderung der Auflösung finden Sie in „Einstellung der Auflösung“...
Seite 54 Sicherungsschutz mit einer 3,15 A/500 V Sicherung (FF) 2 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen I (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-2. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 55 300% des Bereichs. Begrenzt durch maximale Eingabe. 2 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen I (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-2. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 56 Betrieb als digitales Multimeter Vornehmen von Messungen Messen von AC- und DC-Strom Das U3606A Multimeter|DC-Netzteil umfasst ein True-RMS-Multimeter, das nicht nur für Sinuswellen einen genauen RMS-Messwert, sondern zudem andere AC-Signale wie Sinus-, Dreieck- und treppenförmige Wellen ohne DC-Versatz ausgibt. Sie können das gemessene AC-Signal jedoch mit DC-Versatz ausgeben, indem Sie die AC+DC-Funktion wählen.
Seite 57: Durchführen Von Widerstandsmessungen (2-Draht)
Hochspannungskondensatoren, bevor Sie den Widerstand oder die Leitfähigkeit messen oder den Durchgang am Strom testen, um möglichen Schaden am U3606A oder an dem Gerät, das Sie testen, zu verhindern. Herstellen der Verbindungen Schließen Sie die Testleitungen wie nachstehend gezeigt an:...
Seite 58 Bereichen, < 0,3 A Kurzschluss 2 Verbinden Sie die roten und schwarzen Testleitungen mit den (rot) und LO (schwarz) gemäß Darstellung in Eingangsanschlüssen Abbildung 2-3. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 59: Durchführen Von Niedrigwiderstandsmessungen (4-Draht)
Hochspannungskondensatoren, bevor Sie den Widerstand oder die Leitfähigkeit messen oder den Durchgang am Strom testen, um möglichen Schaden am U3606A oder an dem Gerät, das Sie testen, zu verhindern. Bei Niedrigwiderstandsmessungen ist eine verzögerte Reaktion auf dem vorderen Bedienfeld zu erwarten. Erhöhen Sie für den Remoteschnittstellenbetrieb den Zeitüberschreitungswert der SCPI-Abfrage.
Seite 60: Messen Von Niedrigwiderstand
(FORCE -) gemäß Darstellung Abbildung 2-4. 3 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen (SENSE +) und LO (SENSE -) gemäß Darstellung in Abbildung 2-4. 4 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 61: Durchführen Vom Frequenz-, Impulsbreiten- Und Arbeitszyklusmessungen
Seite 27) oder die AC-Strommessungen (siehe „Messen von AC-Strom (RMS)“ auf Seite 31) zu konfigurieren. Herstellen der Verbindungen Schließen Sie die Testleitungen wie nachstehend gezeigt an: Frequenzquelle Abbildung 2-5 Anschlüsse für Frequenz-, Impulsbreiten- und Arbeitszyklusmessungen über den Spannungspfad U3606A Benutzer- und Servicehandbuch...
Seite 62 Bereichsauswahl). Weitere Informationen zur manuellen Bereichswahl finden Sie in „Auswählen eines Bereichs“ auf Seite 53. • Die Auflösung von U3606A ist standardmäßig auf 5½ Stellen eingestellt. Weitere Informationen zur Änderung der Auflösung finden Sie in „Einstellung der Auflösung“ auf Seite 54.
Seite 63 Bereichen, < 0,3 A Kurzschluss 2 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen V (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-5. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 64 Anzeige angezeigt wird), um Impulsbreitenmessungen vorzunehmen. Impulsbreite-Meldeanzeige 3 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen V (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-5. 4 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 65 Anzeige angezeigt wird), um Arbeitszyklusmessungen vorzunehmen. Arbeitszyklus-Meldeanzeige 3 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen V (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-5. 4 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 66 Sicherungsschutz mit einer 3,15 A/500 V Sicherung (FF) 2 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen I (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-6. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 67 Anzeige angezeigt wird), um Impulsbreitenmessungen vorzunehmen. Impulsbreite-Meldeanzeige 3 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen I (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-6. 4 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 68 Anzeige angezeigt wird), um Arbeitszyklusmessungen vorzunehmen. Arbeitszyklus-Meldeanzeige 3 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen I (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-6. 4 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 69: Durchführen Von Kapazitätsmessungen
Trennen Sie den Schaltkreis und entladen Sie alle VORSICHT Hochspannungskondensatoren, bevor Sie die Kapazität messen, um möglichen Schaden am U3606A oder an dem Gerät, das Sie testen, zu verhindern. Um zu bestätigen, dass die Kondensatoren vollständig entladen sind, verwenden Sie die DC-Spannungsmessung. In „Messen...
Seite 70 Schließen Sie die Testleitungen wie nachstehend gezeigt an: – Kapazität Abbildung 2-7 Anschlussverbindungen für Kapazitätsmessungen • Das U3606A wählt standardmäßig automatisch einen geeigneten HINWEIS Bereich für Kapazitätsmessungen aus (automatische Bereichsauswahl). Weitere Informationen zur manuellen Bereichswahl finden Sie in „Auswählen eines Bereichs“...
Seite 71 Bereichen, < 0,3 A Kurzschluss 2 Verbinden Sie die roten und schwarzen Testleitungen mit den (rot) und LO (schwarz) gemäß Darstellung Eingangsanschlüssen Abbildung 2-7 auf Seite 46. 3 Prüfen Sie die Testpunkte und lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 72: Durchführen Von Durchgangstests
Hochspannungskondensatoren, bevor Sie den Widerstand oder die Leitfähigkeit messen oder den Durchgang am Strom testen, um möglichen Schaden am U3606A oder an dem Gerät, das Sie testen, zu verhindern. Herstellen der Verbindungen Schließen Sie die Testleitungen wie nachstehend gezeigt an:...
Seite 73: Tabelle 2-10 Übersicht Zur Durchgangsfunktion
2 Verbinden Sie die roten und schwarzen Testleitungen mit den Eingangsanschlüssen (rot) und LO (schwarz) gemäß Darstellung in Abbildung 2-8. 3 Prüfen Sie die Testpunkte. Das Instrument gibt ein Signal aus, wenn die Durchgangsmessung kleiner oder gleich dem Durchgangsschwellwert ist. U3606A Benutzer- und Servicehandbuch...
Seite 74: Durchführen Von Diodentests
Trennen Sie den Schaltkreis und entladen Sie alle VORSICHT Hochspannungskondensatoren, bevor Sie die Dioden testen, um möglichen Schaden am U3606A oder an dem Gerät, das Sie testen, zu verhindern. Herstellen der Verbindungen Schließen Sie die Testleitungen wie nachstehend gezeigt an: –...
Seite 75: Tabelle 2-11 Übersicht Zur Diodenfunktion
3 Schließen Sie das andere Ende der roten Messleitung an den positiven Anschluss (Anode) und die schwarze Messleitung an den negativen Anschluss (Kathode) an. Siehe Abbildung 2-9 auf Seite 50. Die Kathode einer Diode ist mit einem Streifen versehen. HINWEIS 4 Lesen Sie die Anzeige. U3606A Benutzer- und Servicehandbuch...
Seite 76 Betrieb als digitales Multimeter Vornehmen von Messungen Das U3606A kann eine Vorwärtsspannung von Dioden von bis zu 1,2 V HINWEIS anzeigen. Die Vorwärtsspannung von typischen Dioden liegt im Bereich 0,3 V bis 0,8 V. 5 Tauschen Sie die Messleitungen aus und messen Sie die Spannung...
Seite 77: Auswählen Eines Bereichs
Die automatische Bereichsauswahl ist komfortabel, da das U3606A den geeigneten Bereich für die Erkennung und Anzeige jeder Messung automatisch auswählt. Bei der manuellen Bereichsauswahl werden jedoch bessere Leistungen erzielt, da das U3606A den für jede Messung zu verwendeten Bereich nicht erst ermitteln muss. Taste Beschreibung Drücken Sie auf...
Seite 78: Einstellung Der Auflösung
AC-Stromfunktion. • Durchgangs- und Diodentests weisen eine festgelegte 4½-stellige Anzeige auf. • Kapazitätsmessungen weisen eine festgelegte 3½-stellige Anzeige auf. Taste Beschreibung Drücken Sie auf Shift > 4½ 5½, um zwischen 4½-stelligem und 5½-stelligem Modus zu wechseln. U3606A Benutzer- und Servicehandbuch...
Seite 79: Mathematische Operationen
Betrieb als digitales Multimeter Mathematische Operationen Mathematische Operationen Das U3606A bietet Multimeter|DC-Netzteil bietet sechs mathematische Operationen: Nullmessungen, dB-Messungen, dBm-Messungen, Statistiken (MinMax) für akkumulierte Messwerte, Grenzwerttests (Limit) und eine Anhaltefunktion (Hold). Die nachstehende Tabelle beschreibt die mathematischen Operationen, die mit jeder Messfunktion verwendet werden können.
Seite 80: Null
Betrieb als digitales Multimeter Mathematische Operationen • Informationen zum Remote-Betrieb finden Sie im Untersystem CALCulate, der U3606A Programmer’s Reference. Null Beim Durchführen von Nullmessungen, ebenfalls als relativ bezeichnet, steht jeder Messwert für den Unterschied zwischen einem gespeicherten (ausgewählten oder gemessenen) Nullwert und dem Eingangssignal. Eine mögliche Anwendung liegt in der Erhöhung der Genauigkeit einer 2-Draht-Widerstandmessung durch Nullsetzen...
Seite 81 Betrieb. 5 Drücken Sie auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu verlassen. • Bei der Widerstandsmessung liest das U3606A aufgrund der HINWEIS Testleitungen des Widerstands einen anderen Wert als null, selbst wenn zwischen den beiden Testleitungen direkter Kontakt besteht.
Seite 82: Dbm-Messungen
Der logarithmische dBm-Maßstab (Dezibel im Verhältnis zu einem Milliwatt) wird häufig für RF-Signalmessungen verwendet. Das U3606A führt eine Messung durch und berechnet die Leistung, die an einem Bezugswiderstand (in der Regel 50 Ω, 75 Ω oder 600 Ω) erzeugt wird Die Spannungsmessung wird dann in dBm konvertiert.
Seite 83: Db-Messungen
> dB, um den dB-Betrieb zu aktivieren. Der erste angezeigt Messwert ist immer genau 00,000 dB. Die dB-Meldeanzeige wird beleuchtet und die dB-Funktion ist aktiviert. dB-Meldeanzeige Drücken Sie auf Shift > Exit, um den dB-Modus zu verlassen. U3606A Benutzer- und Servicehandbuch...
Seite 84 4 Drücken Sie auf Shift > Save, um die Änderungen zu speichern. „donE“ wird im oberen Bereich der Sekundäranzeige angezeigt. Die Anzeige wechselt dann wieder in den normalen Betrieb. 5 Drücken Sie auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu verlassen. U3606A Benutzer- und Servicehandbuch...
Seite 85: Minmax
Sekunde gedrückt werden. Aktivieren des MinMax-Betriebs Drücken Sie auf MinMax, um den MinMax-Betrieb zu aktivieren. Die Max-Meldeanzeige leuchtet und das U3606A beginnt mit der Erfassung verschiedener Statistiken zu den angezeigten Messwerten. Max-Meldeanzeige Drücken Sie erneut auf MinMax, um zwischen folgenden Meldeanzeigen zu...
Seite 86 Jedes Mal, wenn ein neuer Mindest-, Maximal- oder Durchschnittswert gespeichert wird, ertönt ein akustisches Signal (wenn diese Funktion aktiviert ist). Das U3606A berechnet den Durchschnitt aller Messwerte und zeichnet die Anzahl der Messungen auf, die seit Aktivierung der MinMax-Funktion durchgeführt wurden.
Seite 87: Grenzwert
*RST Voreinstellungen für das Instrument (Befehl SYSTem:PRESet) oder bei Änderung der Messfunktion. Aktivieren des Grenzwertbetriebs Drücken Sie auf Shift > Limit, um den Grenzwertbetrieb zu aktivieren. Die Grenzwert-Meldeanzeige wird beleuchtet und die Grenzwertfunktion ist aktiviert. Grenzwert-Meldeanzeige U3606A Benutzer- und Servicehandbuch...
Seite 88 Jedes Mal, wenn der Eingangswert von „PASS“ nach „HI“, von „PASS“ nach „LO“ oder direkt von „HI“ nach „LO“ bzw. von „LO“ nach „HI“ übergeht, ertönt ein akustisches Signal (sofern diese Funktion aktiviert ist). Drücken Sie auf Shift > Exit, um den Grenzwertmodus zu verlassen. U3606A Benutzer- und Servicehandbuch...
Seite 89 Wert erneut gespeichert und die Anzeige wechselt zurück zum oberen Grenzwert (HI). 7 Drücken Sie auf Shift > Exit, um den Bearbeitungsmodus zu verlassen. Nach einigen Sekunden Inaktivität wechselt die Anzeige ebenfalls in den Normalmodus zurück. U3606A Benutzer- und Servicehandbuch...
Seite 90: Hold
Seite 133 erhalten Sie weitere Informationen. Im Modus Datenhalten wird der Messwert auch dann nicht aktualisiert, wenn sich der Wert des Eingangssignals ändert. Der gehaltene Messwert verbleibt auf der Anzeige, bis Sie den Haltemodus beenden. U3606A Benutzer- und Servicehandbuch...
Seite 91 Drücken Sie auf Hold, um das Halten von Daten zu aktivieren. Die Halten-Meldeanzeige wird beleuchtet und die Haltenfunktion ist aktiviert. Halten-Meldeanzeige Drücken Sie erneut auf Hold oder drücken Sie auf Shift > Exit, um den Haltemodus zu beenden. U3606A Benutzer- und Servicehandbuch...
Seite 92: Triggern Des Multimeters
Über die Remoteschnittstelle erfolgt die Triggerung des U3606A in drei Schritten: 1 Konfigurieren Sie das U3606A für die Messung, indem Sie die Funktion, den Bereich, die Auflösung usw. auswählen. 2 Geben Sie die Triggerquelle für das U3606A an. Das U3606A Multimeter|DC-Netzteil akzeptiert einen Softwarebefehl (Busbefehl) oder einen unmittelbaren (kontinuierlichen) Trigger.
Seite 93: Triggern Über Das Vordere Bedienfeld
Triggern des Multimeters Triggern über das vordere Bedienfeld Einzeltrigger Trig Das U3606A empfängt bei jedem Drücken von einen Messwert. Der Einzeltriggermodus ist nur über die lokale Schnittstelle verfügbar. HINWEIS Drücken Sie einmal auf Shift > Trig, um den Einzeltriggermodus zu aktivieren.
Seite 94: Triggern Über Die Remoteschnittstelle
Das Triggersignal tritt im unmittelbaren Triggermodus immer auf. Wenn das Multimeter in den Status „Warten auf Trigger“ versetzt wird, wird der Trigger sofort ausgelöst. Dies ist die standardmäßige Triggerquelle für das U3606A Multimeter|DC-Netzteil. Der unmittelbare Triggermodus steht nur über die Remoteschnittstelle zur HINWEIS Verfügung.
Seite 95 Triggern des Multimeters Remoteschnittstellenbetrieb: • Der Befehl TRIGger:SOURce BUS wählt die Bus-Trigger-Quelle aus. • Der Befehl MEASure? überschreibt den Bus-Trigger, triggert das U3606A und gibt einen Messwert zurück. • Der Befehl READ? überschreibt den Bus-Trigger nicht und generiert bei Auswahl einen Fehler. Dieser Befehl triggert das Instrument und gibt einen Messwert nur dann zurück, wenn der Trigger IMMEdiate ausgewählt...
Seite 96 Betrieb als digitales Multimeter Triggern des Multimeters U3606A Benutzer- und Servicehandbuch...
Seite 97: Dc-Netzteilbetrieb
U3606A Multimeter|DC-Netzteil Benutzer- und Servicehandbuch DC-Netzteilbetrieb Basisbetrieb Konstantspannungsmodus (CV) Konstantstrommodus (CC) Schutzfunktionen Überspannungsschutz (OVP) Überstromschutz (OCP) Überspannungsgrenze (OV) Überstromgrenze (OC) Rechteckwellenausgabe Durchlauffunktionen Rampensignal Abtastsignal Auswählen eines Bereichs Aktivieren des Ausgangs Remote-Abtastung Dieses Kapitel enthält Beispiele zum Betrieb des DC-Netzteils über das vordere Bedienfeld.
Seite 98: Dc-Netzteilbetrieb Basisbetrieb
Ausgangsspannung auf den ausgewählten Wert, während der Laststrom je nach Anforderung der Last variiert. Im Konstantstrommodus reguliert das U3606A den Ausgangsstrom auf den ausgewählten Wert, während die Spannung je nach Anforderung der Last variiert. Zudem kann das U3606A Rechteckwellen mit auswählbaren Frequenz-, Impulsbreiten- und Arbeitszykluswerten erzeugen.
Seite 99 DC-Netzteilbetrieb Basisbetrieb Konstantspannungsversorgung 1 Drücken Sie auf Voltage, um den Konstantspannungsmodus auszuwählen. Wenn das U3606A im Konstantspannungsmodus betrieben wird, leuchtet die CV-Meldeanzeige auf dem vorderen Bedienfeld. CV-Meldeanzeige 2 Die Ausgangsspannung kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist. Vergewissern Sie sich, dass die CV-Meldeanzeige blinkt.
Seite 100: Konstantstrommodus (Cc)
DC-Netzteilbetrieb Basisbetrieb Konstantstrommodus (CC) Verbindungen herstellen Schließen Sie die Last wie unten angezeigt an: LOAD Abbildung 3-2 Konstantstrommodus-Anschlussverbindungen U3606A Benutzer- und Servicehandbuch...
Seite 101 DC-Netzteilbetrieb Basisbetrieb Konstantstromversorgung 1 Drücken Sie auf Current, um den Konstantstrommodus auszuwählen. Wenn das U3606A im Konstantstrommodus betrieben wird, leuchtet die CC-Meldeanzeige auf dem vorderen Bedienfeld. CC-Meldeanzeige 2 Der Ausgangsstrom kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist. Vergewissern Sie sicher, dass die CC-Meldeanzeige blinkt.
Seite 102: Schutzfunktionen
Festlegen des OVP-Auslöseniveaus 1 Das OVP-Auslöseniveau kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist. Stellen Sie sicher, dass das U3606A im Konstantstrommodus betrieben wird. (Die CC-Meldeanzeige leuchtet.) Drücken Sie auf Shift > Protect, um das OVP-Bearbeitungsmenü aufzurufen.
Seite 103 Auslösepunkt nähert. Erhöhen Sie dann mithilfe der Richtungstasten schrittweise die Ausgangsstromstärke, bis der OVP-Schaltkreis ausgelöst wird. Auf diese Weise wird die Ausgabe des U3606A deaktiviert, woraufhin die CC-Meldeanzeige blinkt und die OV- und Fehlermeldeanzeigen leuchten. Nach wenigen Sekunden Ruhestand erscheint die „triP“-Meldung auf der Anzeige.
Seite 104 Überspannungsabschaltung führte, noch vorhanden ist, wird der Ausgang vom OVP-Schaltkreis erneut ausgeschaltet. 1 Wenn der OVP-Schaltkreis ausgelöst wird, werden Sie unmittelbar vom U3606A aufgefordert, das OVP-Auslöseniveau zu ändern. Wählen Sie mithilfe der Richtungstasten ein höheres OVP-Auslöseniveau und drücken Sie auf Shift >...
Seite 105: Überstromschutz (Ocp)
DC-Netzteilbetrieb Schutzfunktionen Überstromschutz (OCP) Im Konstantspannungsmodus reguliert das U3606A die Ausgangsspannung auf den ausgewählten Wert, während der Laststrom je nach Anforderung der Last variiert. Der Überstromschutz deaktiviert den Ausgang, wenn die Lasteinwirkung den programmierten Schutzwert übersteigt. Dieser Schutz ist nützlich, wenn die Last gegenüber einem Überstromzustand empfindlich ist.
Seite 106 Auslösepunkt nähert. Erhöhen Sie dann mithilfe der Richtungstasten schrittweise die Ausgangsspannung, bis der OCP-Schaltkreis ausgelöst wird. Auf diese Weise wird die Ausgabe des U3606A deaktiviert, woraufhin die CV-Meldeanzeige blinkt und die OC- und Fehlermeldeanzeigen leuchten. Nach wenigen Sekunden Ruhestand erscheint die „triP“-Meldung auf der Anzeige.
Seite 107 Überstromabschaltung führte, noch vorhanden ist, wird der Ausgang vom OCP-Schaltkreis erneut ausgeschaltet. 1 Wenn der OCP-Schaltkreis ausgelöst wird, werden Sie unmittelbar vom U3606A aufgefordert, das OCP-Auslöseniveau zu ändern. Wählen Sie mithilfe der Richtungstasten ein höheres OCP-Auslöseniveau und drücken Sie auf Shift >...
Seite 108: Überspannungsgrenze (Ov)
Festlegen des OV-Niveaus Das OV-Niveau kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist. Stellen Sie sicher, dass das U3606A im Konstantstrommodus betrieben wird. (Die CC-Meldeanzeige leuchtet.) 1 Drücken Sie auf Shift > Limit, um das OV-Bearbeitungsmenü aufzurufen.
Seite 109 • Der OV-Wert wird durch den ausgewählten Bereich beschränkt. Drücken Sie auf Shift > Range, um einen entsprechenden Bereich auszuwählen. Sie können erst dann einen Bereich auswählen, wenn die Ausgabe deaktiviert ist (die SBY-Meldeanzeige leuchtet). U3606A Benutzer- und Servicehandbuch...
Seite 110: Überstromgrenze (Oc)
Festlegen des OC-Niveaus Das OC-Niveau kann programmiert werden, wenn der Ausgang aktiviert (OUT) oder deaktiviert (SBY) ist. Stellen Sie sicher, dass das U3606A im Konstantspannungsmodus betrieben wird. (Die CV-Meldeanzeige leuchtet.) 1 Drücken Sie auf Shift > Limit, um das OC-Bearbeitungsmenü aufzurufen.
Seite 111 • Der OC-Wert wird durch den ausgewählten Bereich beschränkt. Drücken Sie auf Shift > Range, um einen entsprechenden Bereich auszuwählen. Sie können erst dann einen Bereich auswählen, wenn die Ausgabe deaktiviert ist (die SBY-Meldeanzeige leuchtet). U3606A Benutzer- und Servicehandbuch...
Seite 112: Rechteckwellenausgabe
Frequenzeingabegeräten verwenden. Auswählen der Recheckwellenausgabe 1 Drücken Sie auf , um den Rechteckwellenmodus auszuwählen. Wenn das U3606A im Rechteckwellenmodus betrieben wird, leuchtet die Rechteckwellen-Meldeanzeige ( ) auf dem vorderen Bedienfeld. Rechteckwellen-Meldeanzeige 2 Die Standardfrequenz beträgt 600 Hz, wie auf der oberen Sekundäranzeige dargestellt.
Seite 113 Bearbeitungsmodus beendet. • Die Rechteckwellenamplitude wird durch den ausgewählten Bereich beschränkt. Drücken Sie auf Shift > Range, um einen entsprechenden Bereich auszuwählen. Sie können erst dann einen Bereich auswählen, wenn die Ausgabe deaktiviert ist (die SBY-Meldeanzeige leuchtet). U3606A Benutzer- und Servicehandbuch...
Seite 114 • Durch Drücken auf Shift > Save werden die Änderungen gespeichert und der Bearbeitungsmodus beendet. • Änderungen des Rechteckwellenfrequenzwertes wirken sich auf die Werte des Rechteckwellen-Arbeitszyklus und der Impulsbreite aus, da sie in gegenseitiger Beziehung stehen. U3606A Benutzer- und Servicehandbuch...
Seite 115 • Durch Drücken auf Shift > Save werden die Änderungen gespeichert und der Bearbeitungsmodus beendet. • Änderungen des Rechteckwellen-Arbeitszyklus-Wertes wirken sich auf die Werte der Rechteckwellenfrequenz und der Impulsbreite aus, da sie in gegenseitiger Beziehung stehen. U3606A Benutzer- und Servicehandbuch...
Seite 116 • Änderungen des Rechteckwellen-Impulsbreitenwertes wirken sich auf die Werte der Rechteckwellenfrequenz und des Arbeitzyklus aus, da sie in gegenseitiger Beziehung stehen. O UT Wenn alle entsprechenden Parameter festgelegt wurden, drücken Sie auf S BY um die Rechteckwelle zu erzeugen. U3606A Benutzer- und Servicehandbuch...
Seite 117: Durchlauffunktionen
DC-Netzteilbetrieb Durchlauffunktionen Durchlauffunktionen Das U3606A Multimeter|DC-Netzteil ist mit einer Rampen- und Abtastfunktion ausgestattet. Verwenden Sie die Rampenfunktion, um ein Rampensignal mit der Amplitudenendposition und der Anzahl an Schritten basierend auf den voreingestellten Eingabeparametern zu erstellen. Verwenden Sie die Abtastfunktion, um ein Abtastsignal mit der Amplitudenendposition, Schrittverweilzeit und der Anzahl an Schritten basierend auf den voreingestellten Eingabeparametern zu erstellen.
Seite 118 5 Drücken Sie auf , um das Rampensignal zu erzeugen. S BY Die typische Rampenverweilzeit pro Schritt im U3606A wird bei 300 ms HINWEIS gemessen. Es sollte mit einer längeren Verzögerungszeit gerechnet werden, wenn eine höhere Anzahl an Schritten programmiert wurde. So erzielt z.
Seite 119: Abtastsignal
Zeitraum, in dem das Abtastsignal im aktuellen Schritt „verweilt“, bevor es zum nächsten Schritt inkrementiert. Die Abtastverweilzeit wirkt sich auch auf den ersten Schritt bei Amplitude 0 aus. HINWEIS Für jeden vollständigen Abtastsignaldurchlauf wird eine Anfangsverzögerung (für die Dauer der voreingestellten Abtastverweilzeit) erwartet. U3606A Benutzer- und Servicehandbuch...
Seite 120 Änderungen zu speichern, und auf Shift > Exit, um das Utility-Menü zu schließen. 4 Drücken Sie auf Ramp Scan, um die Abtastfunktion auszuwählen. Vergewissern Sie sich, dass die Abtast-Meldeanzeige auf der Anzeige erscheint. Abtast-Meldeanzeige O UT 5 Drücken Sie auf , um das Abtastsignal zu erzeugen. S BY U3606A Benutzer- und Servicehandbuch...
Seite 121: Auswählen Eines Bereichs
DC-Netzteilbetrieb Auswählen eines Bereichs Auswählen eines Bereichs Das U3606A Multimeter|DC-Netzteil verfügt über die Funktionen eines Doppelbereichs-Einzelausgangsnetzteils. Sie können das U3606A im 30 V/ 1 A-Bereich (S1) oder im 8 V/3 A-Bereich (S2) für alle Ausgabeoperationen (CV-Modus, CC-Modus, Rechteckwellenausgabe und Durchlauffunktionen) ausführen.
Seite 122: Aktivieren Des Ausgangs
O UT -Steuerelemente aktivieren oder deaktivieren den Ausgang des U3606A. S BY Wenn der Ausgang ausgeschaltet ist, können am U3606A oder an der Last Einstellungen vorgenommen werden, ohne das Instrument ausschalten zu müssen. O UT -Taste kann jederzeit gedrückt werden, um den Ausgang des U3606A zu S BY aktivieren bzw.
Seite 123: Remote-Abtastung
Lastspannung an den Remote-Abtastungspunkten überwacht. Durch Anschließen der Netzteils zur Remote-Spannungsabtastung wird die Spannung an der Last und nicht an den U3606A-Ausgangsanschlüssen (+ FORCE -) abgetastet. Dies ermöglicht dem U3606A die automatische Kompensation von Spannungsabfällen in Anwendungen mit langen Leitungslängen sowie das exakte Rücklesen der Spannung auf der gesamten Last.
Seite 124 Ausgangs- und Abtastanschlüssen entfernt werden. Für lokale Spannungsabtastverbindungen müssen die Abtastleitungen mit den Ausgangsanschlüssen verbunden werden. Hintere Ausgangsanschlüsse Abgeschirmtes Zweidrahtkabel LOAD Abbildung 3-3 Remote-Abtastverbindungen Hintere Ausgangsanschlüsse Kurzschlussbrücke LOAD Kurzschlussbrücke Abbildung 3-4 Lokale Abtastverbindungen U3606A Benutzer- und Servicehandbuch...
Seite 125 Ausgangsanschlüssen und der Last. Entfernen Sie alle Metallkurzschlussbrücken, die mit den hinteren Ausgangsanschlüssen verbunden sind. 2 Lösen Sie mithilfe eines Phillips-Schraubendrehers die zwei unverlierbaren Schrauben der hinteren Ausgangsanschlussleiste. 3 Ziehen Sie vorsichtig die hintere Ausgangsanschlussleiste heraus. U3606A Benutzer- und Servicehandbuch...
Seite 126 3-3. Verwenden Sie die Abschirmung nicht als Abtastleiter. Erden Sie die Abschirmung nur am Ende des U3606A. Das andere Ende der Abschirmung sollte unverbunden bleiben. Beobachten Sie die Polarität beim Verbinden der Abtastleitungen mit der Last. Sie können die Ausgangsleitungen mit einem oder beiden „+“- oder „-“-Anschlüssen verbinden.
Seite 127 Schrauben im schrägen Winkel lösen, führt dies zu Schäden an den Schrauben der Anschlussleiste. Unter „Anschließen der Lastleitungen an die hintere Anschlussleiste“ auf Seite 101 finden Sie die Schritte zum richtigen Anschließen der Lastleitungen der hinteren Anschlussleiste an die Last erläutert. U3606A Benutzer- und Servicehandbuch...
Seite 128 So konfigurieren Sie das U3606A für die Remote-Abtastung: 1 Schalten Sie das U3606A aus. 2 Entfernen Sie die Verbindungen zwischen den Abtastanschlüssen (S+ und S-) und Ausgangsanschlüssen (+ und -) des U3606A. Verbinden Sie mithilfe eines abgeschirmten Zweidrahtkabels die Abtastanschlüsse des U3606A mit der Last. Siehe hierzu Abbildung 3-3.
Seite 129 Spezifikation 5 mV für jeden 1-V-Abfall zwischen dem positiven Abtastpunkt (S+) und den Ausgangsanschlüssen (+) aufgrund der Änderung des Laststroms. Da die Abtastleitungen Teil des Rückkopplungswegs des U3606A sind, sorgen Sie für einen Widerstand der Abtastleitungen bei oder unter 0,5 Ω pro Last, um die oben genannte Leistung aufrechtzuerhalten.
Seite 130 DC-Netzteilbetrieb Remote-Abtastung Lastleitungen entlang. In lauten Umgebungen müssen die Abtastleitungen ggf. abgeschirmt werden. Erden Sie die Abschirmung nur am Ende des U3606A. Verwenden Sie die Abschirmung nicht als Abtastleiter. U3606A Benutzer- und Servicehandbuch...
Seite 131: 4 Systembezogene Funktionen
Konfigurieren und Verbinden der GPIB-Schnittstelle Konfigurieren und Verbinden der USB-Schnittstelle SCPI-Befehle Dieses Kapitel enthält die verschiedenen Elemente und Einstellungen im Utility-Menü. Dieses Kapitel befasst sich zudem mit der Vorgehensweise beim Speichern und Abrufen des Instrumentenstatus des U3606A Multimeter|DC-Netzteil. Agilent Technologies...
Seite 132: Verwenden Des Utility-Menüs
Wert aus der Liste auszuwählen oder einen Wert zu verringern oder zu erhöhen. Drücken Sie auf Shift > Save, um eine Einstellung zu speichern. Drücken Sie auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu verlassen oder um das Utility-Menü zu beenden. U3606A Benutzer- und Servicehandbuch...
Seite 133: Ändern Der Konfigurierbaren Einstellungen
Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu verlassen.) 6 Wiederholen Sie Schritt Schritt 4 Schritt 5 für alle Elemente im Utility-Menü. 7 Drücken Sie auf Shift > Exit, um das Utility-Menü zu schließen. Das U3606A kehrt in den normalen Betrieb zurück. U3606A Benutzer- und Servicehandbuch...
Seite 134 , um die Ziffer herabzusetzen. Wenn Sie die Bearbeitung abgeschlossen haben, speichern Sie den Wert, indem Sie auf Shift > Save drücken. (Oder drücken Sie auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu verlassen.) U3606A Benutzer- und Servicehandbuch...
Seite 135: Zusammenfassung Des Utility-Menüs
• Legen Sie die Signaltonfrequenz auf „2.400 Hz“ oder „3.840 Hz“ fest. bEEP 2.400 Hz 3.840 Hz • Wählen Sie „OFF“, um den Signalton zu deaktivieren. • In „Konfigurieren des Signaltons“ auf Seite 118 erhalten Sie weitere Informationen. U3606A Benutzer- und Servicehandbuch...
Seite 136 • Wählen Sie „YES“, um den Ausgangsschutz zu aktivieren, oder „no“, um den Ausgangsschutz zu deaktivieren. • Werkseitig ist der Ausgangsschutzstatus auf „YES“ triP Sby eingestellt. • In „Einstellen des Ausgangsschutzstatus“ auf Seite 123 erhalten Sie weitere Informationen. U3606A Benutzer- und Servicehandbuch...
Seite 137 Amplitudenendposition (NN.NNN V/N.NNNN A) dividiert durch die Anzahl an Schritten (NNNNN). NN.NNN V N.NNNN A NNNNN S • Die Rampenverweilzeit ist die schnellste Ausgangsfunktion (typischerweise ~300 ms pro Schritt). • In „Konfigurieren der Rampensignalparameter“ Seite 124 erhalten Sie weitere Informationen. U3606A Benutzer- und Servicehandbuch...
Seite 138 Prozent für Spannungs-, Strom- und Kapazitätsmessungen fest. Der Messwert wird nicht aktualisiert, wenn der Messwert unter den Schwellenwert fällt. • Unter „Aktivieren des Refresh Hold-Modus“ auf Seite 132 „Aktivieren des Datenhaltemodus“ auf Seite 133 erhalten Sie weitere Informationen. U3606A Benutzer- und Servicehandbuch...
Seite 139: Lesen Von Fehlermeldungen
Gehen Sie wie folgt vor, um Fehlermeldungen auf dem vorderen Bedienfeld zu lesen. Informationen zum Remoteschnittstellenbefehl SYSTem:ERRor? finden Sie in der U3606A Programmer’s Reference. 1 Um auf das Utility-Menü zuzugreifen, drücken Sie auf Shift > Utility. 2 Das erste Element des Utility-Menüs (Error) wird in der oberen Sekundäranzeige angezeigt.
Seite 140: Lesen Der Programmcoderevision
4 Drücken Sie auf oder , um zwischen den Programmcoderevisionen Schnittstellenplatine (IOb), Quellplatine (Sb) und Messplatine (Mb) zu wechseln. 5 Nachdem Sie die Programmcoderevisionen abgelesen haben, drücken Sie zum Schließen des Utility-Menüs auf Shift > Exit. U3606A Benutzer- und Servicehandbuch...
Seite 141: Anpassen Der Anzeigehelligkeit
Gehen Sie wie folgt vor, um die Funktion zum automatischen Abrufen des Ausschaltstatus zu aktivieren oder zu deaktivieren, wenn das Netzteil eingeschaltet ist. Informationen zu dem Remoteschnittstellenbefehl MEMory:STATe:RECall:AUTO finden Sie in der U3606A Programmer’s Reference. 1 Um auf das Utility-Menü zuzugreifen, drücken Sie auf Shift > Utility.
Seite 142: Konfigurieren Des Signaltons
Konfigurieren des Signaltons Das U3606A gibt normalerweise einen Signalton aus, wenn bestimmte Bedingungen erfüllt sind (z. B. gibt das U3606A einen Signalton aus, wenn ein stabiler Messwert beim Lesen des Hold-Modus erfasst wird). Die Signaltonfrequenz ist standardmäßig auf „3.840 Hz“ eingestellt, sie kann jedoch über das vordere Bedienfeld deaktiviert werden.
Seite 143: Verbindung Mit Einer Remoteschnittstelle
Verbindung mit einer Remoteschnittstelle Gehen Sie wie folgt vor, um eine geeignete Remoteschnittstellenverbindung auszuwählen. 1 Um auf das Utility-Menü zuzugreifen, drücken Sie auf Shift > Utility. 2 Das erste Element des Utility-Menüs (Error) wird in der oberen Sekundäranzeige angezeigt. U3606A Benutzer- und Servicehandbuch...
Seite 144 Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu beenden. 8 Drücken Sie auf Shift > Exit, um das Utility-Menü zu schließen. Unter „Remotebetrieb“ auf Seite 136 erhalten Sie weitere Informationen HINWEIS zu den verfügbaren Remoteschnittstellenverbindungen. U3606A Benutzer- und Servicehandbuch...
Seite 145: Durchführen Eines Selbsttests
, um „YES“ auszuwählen. 5 Drücken Sie zum Speichern auf Shift > Save. Das Instrument schließt automatisch das Utility-Menü und führt den Selbsttest aus. 6 Bei erfolgreicher Durchführung des Selbsttests kehrt das U3606A in den normalen Betrieb zurück. U3606A Benutzer- und Servicehandbuch...
Seite 146: Auswählen Eines Dbm-Referenzwiderstandswerts
5 Nachdem Sie einen geeigneten dBm-Referenzwiderstandswert ausgewählt haben, drücken Sie zum Speichern auf Shift > Save bzw. auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu beenden. 6 Drücken Sie auf Shift > Exit, um das Utility-Menü zu schließen. U3606A Benutzer- und Servicehandbuch...
Seite 147: Einstellen Des Ausgangsschutzstatus
Abbildung unten gezeigt in der sekundären Anzeige angezeigt wird. 4 Drücken Sie oder , um zwischen „YES“ und „no“ zu wechseln. Wählen Sie „YES“, um den Ausgangsschutzstatus zu aktivieren, oder „no“, um den Ausgangsschutzstatus zu deaktivieren. U3606A Benutzer- und Servicehandbuch...
Seite 148: Konfigurieren Der Rampensignalparameter
1 Um auf das Utility-Menü zuzugreifen, drücken Sie auf Shift > Utility. 2 Das erste Element des Utility-Menüs (Error) wird in der oberen Sekundäranzeige angezeigt. 3 Drücken Sie solange auf oder , bis das Menüelement „rAMP“ in der oberen Sekundäranzeige angezeigt wird. U3606A Benutzer- und Servicehandbuch...
Seite 149 Rampensignal erreicht hat. Drücken Sie auf oder , um die Anzahl der Schritte für das Rampensignal zu ändern, um von Null auf die Amplitudenendposition zu inkrementieren. In „Bearbeiten von Werten“ Seite 110 erhalten Sie weitere Informationen. U3606A Benutzer- und Servicehandbuch...
Seite 150 8 Drücken Sie nach dem Konfigurieren der Rampensignalparameter zum Speichern auf Shift > Save bzw. auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu beenden. 9 Drücken Sie auf Shift > Exit, um das Utility-Menü zu schließen. U3606A Benutzer- und Servicehandbuch...
Seite 151: Konfigurieren Der Abtastsignalparameter
CV-Meldeanzeige leuchtet bei entsprechender Auswahl.) 5 Wählen Sie einen geeigneten Ausgangsbereich, indem Sie auf Shift > Range drücken. Die Abtastsignal-Amplitudenendposition wird durch den ausgewählten Bereich beschränkt. (Die S1- bzw. S2-Meldeanzeige leuchtet, wenn der entsprechende Bereich ausgewählt wird.) U3606A Benutzer- und Servicehandbuch...
Seite 152 9 Drücken Sie nach dem Konfigurieren der Abtastsignalparameter zum Speichern auf Shift > Save bzw. auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu beenden. 10 Drücken Sie auf Shift > Exit, um das Utility-Menü zu schließen. U3606A Benutzer- und Servicehandbuch...
Seite 153: Einstellen Der Glättungsfunktion
1 Um auf das Utility-Menü zuzugreifen, drücken Sie auf Shift > Utility. 2 Das erste Element des Utility-Menüs (Error) wird in der oberen Sekundäranzeige angezeigt. 3 Drücken Sie solange auf oder , bis das Menüelement „SMoth“ in der oberen Sekundäranzeige angezeigt wird. U3606A Benutzer- und Servicehandbuch...
Seite 154 Dies ist z. B. der Fall, wenn der Signalbereich vom 10-V-Bereich in den 100-V-Bereich springt. • Sie können die Glättungsfunktion auch manuell neu starten, indem Sie MinMax länger als eine Sekunde drücken. • Die Einstellung des Fluktuationszählers auf 0,0% deaktiviert den Fluktuationszähler. Der Fluktuationszähler sollte aktiviert sein. U3606A Benutzer- und Servicehandbuch...
Seite 155 7 Nachdem Sie die Glättungsfunktion eingestellt haben, drücken Sie zum Speichern auf Shift > Save bzw. auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu beenden. 8 Drücken Sie auf Shift > Exit, um das Utility-Menü zu schließen. U3606A Benutzer- und Servicehandbuch...
Seite 156: Aktivieren Des Refresh Hold-Modus
6 Drücken Sie nach dem Konfigurieren der Refresh Hold-Änderung zum Speichern auf Shift > Save bzw. auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu beenden. 7 Drücken Sie auf Shift > Exit, um das Utility-Menü zu schließen. U3606A Benutzer- und Servicehandbuch...
Seite 157: Aktivieren Des Datenhaltemodus
• Der Schwellenwert (nH) kann nicht im Datenhaltemodus angewendet werden. 5 Drücken Sie zum Speichern auf Shift > Save oder auf Shift > Exit, um den Bearbeitungsmodus ohne Speichern zu beenden. 6 Drücken Sie auf Shift > Exit, um das Utility-Menü zu schließen. U3606A Benutzer- und Servicehandbuch...
Seite 158: Speichern Und Abrufen Von Instrumentenstatus
Ausschaltstatus speichert. Das Instrument speichert automatisch die vollständige Instrumentenkonfiguration in Status 0, wenn ein Ausschaltstatus auftritt. Informationen zu den Remoteschnittstellenbefehlen MEMory:STATe:RECall:AUTO, *SAV und *RCL finden Sie in der U3606A Programmer’s Reference. Speichern eines Status So speichern Sie einen Instrumentenstatus: 1 Drücken Sie auf Shift > Store. Die Store-Meldeanzeige beginnt an zu leuchten.
Seite 159: Abrufen Eines Gespeicherten Status
3 Drücken Sie auf Shift > Save, um den ausgewählten Status abzurufen. Nach dem Abrufen des Status wird in der oberen Sekundäranzeige kurz „donE“ angezeigt. 4 Das Instrument kehrt anschließend in den normalen Betrieb zurück. Wählen Sie Status 00, um den letzten Ausschaltstatus des Instruments HINWEIS abzurufen. U3606A Benutzer- und Servicehandbuch...
Seite 160: Remotebetrieb
Das Instrument wechselt automatisch in den Remotestatus, sobald über die GPIB- oder USB-Schnittstelle SCPI-Befehle empfangen werden. Im Remotestatus leuchtet die Rmt-Meldeanzeige und die Tasten des vorderen Bedienfelds sind gesperrt. Drücken Sie auf Local, damit das U3606A in den Betrieb des vorderen Bedienfelds wechselt. U3606A Benutzer- und Servicehandbuch...
Seite 161: Konfigurieren Und Verbinden Der Gpib-Schnittstelle
Konfigurieren und Verbinden der GPIB-Schnittstelle Der GPIB-Anschluss (IEEE-488) auf der Rückseite stellt die Verbindung zwischen dem U3606A und dem Computer und den anderen GPIB-Geräten her. Ein GPIB-System kann in allen Konfigurationen (Stern- oder/und lineare Konfiguration) verbunden werden, solange folgende Regeln eingehalten werden.
Seite 162: Konfigurieren Und Verbinden Der Usb-Schnittstelle
B. eine benutzerdefinierte Steuerungsschnittstelle, Datenschnittstelle, Audio- oder auf Massenspeicher bezogene Schnittstellen. Informationen zur Installation des USB-CDC-Treibers finden Sie im USB-CDC Driver Installation Guide auf der U3606A Product Reference CD-ROM. Schließen Sie anschließend das Instrument an Ihren PC mithilfe des USB 2.0-Kabels, das dem Instrument beiliegt.
Seite 163: Scpi-Befehle
Das U3606A entspricht den Syntaxregeln und SCPI-Konventionen (Standardbefehle für programmierbare Geräte). Ausführliche Informationen zur verfügbaren U3606A SCPI-Syntax finden HINWEIS Sie in der U3606A Programmer’s Reference. Dieses Dokument wird auf der U3606A Product Reference CD-ROM zur Verfügung gestellt, die mit Ihrem Instrument ausgeliefert wurde. SCPI-Sprachversion Sie können die SCPI-Sprachversion des Instruments festlegen, indem Sie den...
Seite 164 Systembezogene Funktionen Remotebetrieb U3606A Benutzer- und Servicehandbuch...
Seite 165: Überprüfungs- Und Leistungstests
U3606A Multimeter|DC-Netzteil Benutzer- und Servicehandbuch Überprüfungs- und Leistungstests Empfohlene Testausrüstung Allgemeine Messtechniken Verwenden einer elektronischen Last Anschließen des Stromüberwachungswiderstands Überlegungen zum Test Eingangsverbindungen Einrichten des Null-Versatz-Prüftests Einrichten des Verstärkungsprüftests Testeinrichtung für Ausgabeüberprüfung Überblick über die Überprüfungs- und Leistungstests Selbsttest Leistungsüberprüfungstests Null-Versatz-Prüftests...
Seite 166: Empfohlene Testausrüstung
Programmieren und Rücklesen der Digitales Multimeter Agilent 3458A 8½-stellige Auflösung Konstantspannung Digitales Multimeter Agilent 3458A 8½-stellige Auflösung Konstantspannungs- • Spannungsbereich: 30 V Lastwirkung Elektronische Last Agilent 6060B • Stromstärkebereich: 5 A (Lastregelung) • Offene und Kurzschlussschalter U3606A Benutzer- und Servicehandbuch...
Seite 167 • Spannungsbereich: 30 V Konstantstrom-La Elektronische Last Agilent 6060B • Stromstärkebereich: 5 A stwirkung • Offene und Kurzschlussschalter (Lastregelung) Stromüberwachungs • 0,01 Ω ± 0,1% ISOTEK Co. Modell widerstand • TCR weniger als 20 Seiten/Minute/°C (Nebenanschluss) U3606A Benutzer- und Servicehandbuch...
Seite 168 20 Hz bis 20 MHz Äquivalent Agilent DSO8064A • Empfindlichkeit: 1 mV Handoszilloskop oder • Bandbreitenlimit: 20 MHz Infiniium-Äquivalent • Messsonde: 1:1 mit HF-Spitze; 10:1 mit HF-Spitze für > 50 V Rechteckwelle Universal-Frequenzz Agilent 53131A ähler U3606A Benutzer- und Servicehandbuch...
Seite 169: Allgemeine Messtechniken
Um Ausgabemessfehler aufgrund von Spannungsabfall in den Leitungen und Verbindungen auszuschließen, schließen Sie den Stromüberwachungswiderstand zwischen dem -Ausgangsanschluss und der Last als ein Gerät mit vier Anschlüssen an. Schließen Sie die Stromüberwachungsleitungen in den Lastleitungsverbindungen direkt an die Überwachungspunkte auf dem Widerstandselement an. U3606A Benutzer- und Servicehandbuch...
Seite 170: Überlegungen Zum Test
Widerstand sollten Sie die Richtigkeit des „0“-Ausgangs des Eichgeräts sicherstellen. Sie müssen den Versatz für jeden Bereich der überprüften Messfunktion festlegen. [1] 120-minütige Aufwärmzeit für Instrumenteneinstellungen (Kalibrierung). Siehe Kapitel „Kalibrierungsverfahren“, ab Seite 177 für weitere Informationen zu den Kalibrierungsverfahren. U3606A Benutzer- und Servicehandbuch...
Seite 171: Eingangsverbindungen
Doppelbananensteckers mit Kupferdraht zum Kurzschließen von zwei Anschlüssen für Niedrigtemperatur-Versatzmessung hergestellt. Abgeschirmte Twisted Pair-PTFE-Kabel minimaler Länge werden zur Verbindung von Eichgerät und U3606A empfohlen. Kabelabschirmungen sollten mit der Erdung verbunden sein. Diese Konfiguration wird für optimale Rausch- und Settling-Zeit-Leistung während der Kalibrierung empfohlen.
Seite 172: Einrichten Des Verstärkungsprüftests
Überprüfungs- und Leistungstests Eingangsverbindungen Einrichten des Verstärkungsprüftests Eichgerät Abbildung 5-2 Testeinrichtung für DC-Spannungs-, AC-Spannungs-, Widerstands- und Kapazitätsverstärkungsüberprüfung Alternativer Verbindungspfad Eichgerät Abbildung 5-3 Testeinrichtung für DC-Strom- und AC-Stromverstärkungsüberprüfung U3606A Benutzer- und Servicehandbuch...
Seite 173: Testeinrichtung Für Ausgabeüberprüfung
Überprüfungs- und Leistungstests Eingangsverbindungen Funktionsgenerator/Generator für beliebige Wellenformen Abbildung 5-4 Testeinrichtung für Frequenzverstärkungsüberprüfung Testeinrichtung für Ausgabeüberprüfung Digitales Multimeter Abbildung 5-5 Testeinrichtung für CV-Programmierungs- und Rücklesegenauigkeitsüberprüfung U3606A Benutzer- und Servicehandbuch...
Seite 174 Überprüfungs- und Leistungstests Eingangsverbindungen LOAD Elektronische Digitales Multimeter Last Abbildung 5-6 Testeinrichtung für CV-Last- und Leitungsregelungsüberprüfung Feste Widerstandslast Differenzverstärker – – V Ω Handoszilloskop -Abschluss Ω RMS -Voltmeter -Abschluss Abbildung 5-7 Testeinrichtung für CV-Geräuschwirkungsüberprüfung U3606A Benutzer- und Servicehandbuch...
Seite 175: Lasteinschwing-Antwortzeit-Überprüfung
Überprüfungs- und Leistungstests Eingangsverbindungen LOAD Elektronische Last Handoszilloskop Abbildung 5-8 Testeinrichtung für Lasteinschwing-Antwortzeit-Überprüfung Stromüberwachungswiderstand Digitales Multimeter Abbildung 5-9 Testeinrichtung für CC-Programmierungs- und Rücklesegenauigkeitsüberprüfung U3606A Benutzer- und Servicehandbuch...
Seite 176: Abbildung 5-10 Testeinrichtung Für Cc-Leitungs- Und Lastregelungsüberprüfung
Überprüfungs- und Leistungstests Eingangsverbindungen Elektronische LOAD Stromüberwachungswiderstand Last Digitales Multimeter Abbildung 5-10 Testeinrichtung für CC-Leitungs- und Lastregelungsüberprüfung AC/DC-Wandler TCP305 TCPA300 Differenzverstärker – –V Feste Widerstandslast Ω RMS -Voltmeter -Abschluss Abbildung 5-11 Testeinrichtung für CC-Geräuschwirkungsüberprüfung U3606A Benutzer- und Servicehandbuch...
Seite 177: Abbildung 5-12 Testeinrichtung Für Rechteckwellenausgabeüberprüfung
Überprüfungs- und Leistungstests Eingangsverbindungen Handoszilloskop Universeller Frequenzzähler Alternativer Pfad für die Überprüfung der Rechteckwellenfrequenz- Ausgabe Abbildung 5-12 Testeinrichtung für Rechteckwellenausgabeüberprüfung U3606A Benutzer- und Servicehandbuch...
Seite 178: Überblick Über Die Überprüfungs- Und Leistungstests
Akzeptanztest empfohlen werden, wenn Sie erstmals das Instrument erhalten oder nachdem Einstellungen vorgenommen wurden. Weitere Überprüfungstests. Es werden nicht bei jeder Kalibrierung Tests durchgeführt. Führen Sie diese Tests durch, um zusätzliche Spezifikationen oder Funktionen des Instruments zu überprüfen. U3606A Benutzer- und Servicehandbuch...
Seite 179: Selbsttest
Rufen Sie die Fehler mithilfe des Utility-Menüs (siehe „Lesen von Fehlermeldungen“ auf Seite 115) oder des Befehls SYSTem:ERRor? über die Remoteschnittstelle (siehe U3606A Programmer’s Reference) ab. Die möglichen Selbsttestfehler werden auf Seite 266 aufgeführt. Wenn eine Reparatur erforderlich ist, kontaktieren Sie den Agilent Service Center.
Seite 180: Leistungsüberprüfungstests
2 Wählen Sie jede Funktion und jeden Bereich in der Reihenfolge, die in der Tabelle aufgeführt ist. (Denken Sie daran, den Kurzschlussstecker für die Null-Versatz-Kapazitätsüberprüfung zu entfernen.) Führen Sie eine Messung durch und prüfen Sie das Ergebnis. Vergleichen Sie die Messergebnisse mit den entsprechenden, in Tabelle 5-2 aufgeführten Testbeschränkungen. U3606A Benutzer- und Servicehandbuch...
Seite 181 ±0,00005 kΩ 10 kΩ ±0,0005 kΩ Widerstand 100 kΩ ±0,005 kΩ 1 MΩ ±0,00005 MΩ 10 MΩ ±0,0005 MΩ 100 MΩ ±0,005 MΩ 10 mA ±0,0015 mA 100 mA ±0,005 mA Öffnen DC-Stromstärke ±0,00007 A ±0,00021 A U3606A Benutzer- und Servicehandbuch...
Seite 182: Verstärkungsprüftests
10 V 10 V ±0,003 V 100 V 100 V ±0,03 V 1.000 V 1.000 V ±0,3 V Legen Sie für den Eichgerätausgang 0 V fest, bevor Sie die Verbindung VORSICHT mit den Eingangsanschlüssen des Instruments trennen. U3606A Benutzer- und Servicehandbuch...
Seite 183 3 Wählen Sie die jeweiligen Bereiche in der unten dargestellten Reihenfolge. Verwenden Sie die angegebene Eingangsspannung und Frequenz. Vergleichen Sie die Messergebnisse mit den entsprechenden, in Tabelle 5-5 aufgeführten Testbeschränkungen. (Stellen Sie bei Verwendung von Fluke 5520A sicher, dass die entsprechenden Quelleinstellungen vorgenommen werden können). U3606A Benutzer- und Servicehandbuch...
Seite 184 3 Wählen Sie die jeweiligen Bereiche in der unten dargestellten Reihenfolge. Verwenden Sie die angegebene Eingangsstromstärke und Frequenz. Vergleichen Sie die Messergebnisse mit den entsprechenden, in Tabelle 5-6 aufgeführten Testbeschränkungen. (Stellen Sie bei Verwendung von Fluke 5520A sicher, dass die entsprechenden Quelleinstellungen vorgenommen werden können). U3606A Benutzer- und Servicehandbuch...
Seite 185: Widerstandsverstärkungs-Überprüfungstest
100 Ω 100 Ω ±0,058 Ω 1 kΩ 1 kΩ ±0,00055 kΩ 10 kΩ 10 kΩ ±0,0055 kΩ 100 kΩ 100 kΩ ±0,055 kΩ 1 MΩ 1 MΩ ±0,00065 MΩ 10 MΩ 10 MΩ ±0,0255 MΩ U3606A Benutzer- und Servicehandbuch...
Seite 186: Frequenzverstärkungs-Überprüfungstest
Sie die Messergebnisse mit den entsprechenden, in Tabelle 5-8 aufgeführten Testbeschränkungen. (Stellen Sie bei Verwendung von Fluke 5520A sicher, dass die entsprechenden Quelleinstellungen vorgenommen werden können). Tabelle 5-8 Frequenzverstärkungs-Überprüfungstest Fehlerabweichung Eingangsfrequenz Eingangsspannung Bereich (1 Jahr) 1 kHz 100 kHz ±0,0032 kHz U3606A Benutzer- und Servicehandbuch...
Seite 187: Ausgabeüberprüfungstest
Konstantstrom) innerhalb der Spezifikationen befinden. Beachten Sie, dass die Messwerte über der Remoteschnittstelle identisch mit denen sein sollten, die auf dem vorderen Bedienfeld angezeigt werden. Für diesen Test sollten Sie die Programmierung des U3606A über die HINWEIS Remoteschnittstelle in Betracht ziehen, um Rundungsfehler zu vermeiden.
Seite 188: Tabelle 5-10 Überprüfungstest Für Konstantspannungs-Lastwirkung
Seite 150) an. 5 Verwenden Sie die elektronische Last im Konstantwiderstandmodus und legen Sie den Widerstand auf 30 Ω fest. Stellen Sie sicher, dass das U3606A innerhalb der angegebenen Grenz- und Schutzwerte betrieben wird. Wenn dies nicht der Fall ist, passen Sie die elektronische Last an, indem Sie den Widerstand erhöhen, sodass der Strom leicht abfällt, bis das U3606A...
Seite 189 Seite 150) an. 6 Verwenden Sie die elektronische Last im Konstantwiderstandmodus und legen Sie den Widerstand auf 30 Ω fest. Stellen Sie sicher, dass der U3606A innerhalb der angegebenen Grenz- und Schutzwerte betrieben wird. Wenn dies nicht der Fall ist, passen Sie die elektronische Last an, indem Sie den Widerstand erhöhen, sodass der Strom leicht abfällt, bis das U3606A...
Seite 190: Tabelle 5-11 Überprüfungstest Für Konstantspannungsquellenwirkung
Stellen Sie die Dämpfung auf 1 ein. v Stellen Sie den Tiefpassfilter auf das Bandbreitenlimit 1 MHz ein, um Eingangssignale mit höheren Frequenzen herauszufiltern. vi Stellen Sie den Null-Präzisionsspannungsgenerator ein. vii Stellen Sie die Eingangsimpedanz auf 1 MΩ ein. U3606A Benutzer- und Servicehandbuch...
Seite 191 1 Schalten Sie das Instrument aus und verbinden Sie das Oszilloskop zwischen den Ausgangsanschlüssen (rot) und (schwarz) des vorderen Bedienfelds (siehe Abbildung 5-8 auf Seite 151). 2 Schalten Sie das Instrument ein. Drücken Sie auf Voltage, um den Konstantspannungsmodus auszuwählen. Stellen Sie sicher, dass der U3606A Benutzer- und Servicehandbuch...
Seite 192: Abbildung 5-13 Antwortzeit Für Laständerungen
7 Stellen Sie das Oszilloskop ein, um die Transienten wie in Abbildung 5-13 anzuzeigen. Beachten Sie, dass die Impulsbreite (t ) der Transienten bei 50 mV von der Grundlinie höchstens 450 ms für die Ausgabe betragen sollte. Abbildung 5-13 Antwortzeit für Laständerungen U3606A Benutzer- und Servicehandbuch...
Seite 193: Rücklesegenauigkeit
2 Schalten Sie das Instrument ein. Drücken Sie auf Current, um den Konstantstrommodus auszuwählen. Stellen Sie sicher, dass der Bereich S2 (8 V/3 A) ausgewählt ist (die S2-Meldeanzeige leuchtet). Drücken Sie erneut auf Shift > Range, wenn dies nicht der Fall ist. U3606A Benutzer- und Servicehandbuch...
Seite 194: Tabelle 5-13 Überprüfungstest Für Konstantstrom-Lastwirkung
Seite 152) an. 5 Verwenden Sie die elektronische Last im Konstantwiderstandmodus und legen Sie den Widerstand auf 2,5 Ω fest. Stellen Sie sicher, dass der U3606A innerhalb der angegebenen Grenz- und Schutzwerte betrieben wird. Wenn dies nicht der Fall ist, passen Sie die elektronische Last an, indem Sie den Widerstand verringern, sodass die Spannung leicht abfällt, bis das U3606A...
Seite 195: Tabelle 5-14 Überprüfungstest Für Die Konstantstromquellenwirkung
Seite 152) an. 6 Verwenden Sie die elektronische Last im Konstantwiderstandmodus und legen Sie den Widerstand auf 2,5 Ω fest. Stellen Sie sicher, dass der U3606A innerhalb der angegebenen Grenz- und Schutzwerte betrieben wird. Wenn dies nicht der Fall ist, passen Sie die elektronische Last an, indem Sie den Widerstand verringern, sodass die Spannung leicht abfällt, bis das U3606A...
Seite 196 8 Erzielen Sie eine max. RMS-Strommessung wie im RMS-Voltmeter angegeben. Dividieren Sie den Wert durch 10 und multiplizieren Sie ihn anschließend mit 5, um den Messwert des Konstantstrom-RMS-Rauschens zu erhalten. Das Ergebnis sollte 0,001 A nicht überschreiten. U3606A Benutzer- und Servicehandbuch...
Seite 197: Weitere Überprüfungstests
1 nF 1 nF ±0,028 nF 10 nF 10 nF ±0,15 nF 0,1 nF 100 nF ±0,501 nF 1 μF 1 μF ±0,015 μF 10 μF 10 μF ±0,15 μF 100 μF 100 μF ±1,5 μF U3606A Benutzer- und Servicehandbuch...
Seite 198: Optionaler Überprüfungstest Für Rechteckwellenausgabe
Spezifikationen liegen. Beachten Sie, dass die Messwerte über der Remoteschnittstelle identisch mit denen sein sollten, die auf dem vorderen Bedienfeld angezeigt werden. Für diesen Test sollten Sie die Programmierung des U3606A über eine HINWEIS Remoteschnittstelle in Betracht ziehen, um Rundungsfehler zu vermeiden.
Seite 199: Tabelle 5-16 Überprüfungstest Für Rechteckwellenamplituden-Ausgabe
1 Schalten Sie das Instrument aus und verbinden Sie das Oszilloskop zwischen den Ausgangsanschlüssen (rot) und (schwarz) des vorderen Bedienfelds (siehe Abbildung 5-12 auf Seite 153). 2 Schalten Sie das Instrument ein. Drücken Sie auf , um den Rechteckwellenmodus auszuwählen. U3606A Benutzer- und Servicehandbuch...
Seite 200: Tabelle 5-18 Überprüfungstest Für Rechteckwellen-Arbeitszyklus-Ausgabe
Vergleichen Sie die Messergebnisse mit den entsprechenden, in Tabelle 5-18 aufgeführten Testbeschränkungen. Tabelle 5-18 Überprüfungstest für Rechteckwellen-Arbeitszyklus-Ausgabe Fehlerabweichung Ausgabe-Arbeitszyklus Ausgangsamplitude Bereich (1 Jahr) 50% bei 4.800 Hz 30 V 30 V ±2,55% 50% bei 4.800 Hz ±2,55% U3606A Benutzer- und Servicehandbuch...
Seite 201: Kalibrierungsverfahren
U3606A Multimeter|DC-Netzteil Benutzer- und Servicehandbuch Kalibrierungsverfahren Kalibrierungsübersicht Elektronische Kalibrierung bei geschlossenem Gehäuse Agilent Technologies Kalibrierungsservices Kalibrierungsintervall Einstellung wird empfohlen Für die Kalibrierung erforderliche Zeit Empfohlene Testausrüstung Kalibrierungsprozess Kalibrierungssicherheit Entsichern des Instruments zur Kalibrierung Ändern des Kalibrierungssicherheitscodes Zurücksetzen des Sicherheitscodes auf den Werksstandard...
Seite 202: Kalibrierungsverfahren Kalibrierungsübersicht
Stromversorgung nach dem Zurücksetzen auf die Werkseinstellungen (*RST-Befehl) oder nach Instrumentenvoreinstellungen (SYSTem:PRESet-Befehl) ausgeschaltet wurde. Agilent Technologies Kalibrierungsservices Agilent Technologies bietet Kalibrierungsservices zu günstigen Konditionen. Wenn Ihr Instrument kalibriert werden muss, fragen Sie bei Ihrem lokalen AgilentService Center nach einer Neukalibrierung. Unter „Verfügbare Serviceleistungen“...
Seite 203: Kalibrierungsintervall
Für die Kalibrierung erforderliche Zeit Das Instrument kann automatisch per Computersteuerung kalibriert werden. Mithilfe der Computersteuerung können Sie das vollständige Kalibrierungsverfahren sowie die Leistungsüberprüfungstests durchführen, sobald das Instrument aufgewärmt ist (siehe „Überlegungen zum Test“ auf Seite 146). U3606A Benutzer- und Servicehandbuch...
Seite 204: Tabelle 6-1 Empfohlene Testausrüstung Für Einstellungsverfahren
< 20% Instrument 1 Jahr Spezifikation Widerstand Eichgerät Fluke 5520A < 20% Instrument 1 Jahr Spezifikation Funktionsgenerator/ Frequenz Generator für beliebige Agilent 33250A < 20% Instrument 1 Jahr Spezifikation Wellenformen Kapazität Eichgerät Fluke 5520A < 20% Instrument 1 Jahr Spezifikation U3606A Benutzer- und Servicehandbuch...
Seite 205: Kalibrierungsprozess
Seite 185.) 6 Notieren Sie den neuen Sicherheitscode (wenn dieser geändert wurde) sowie die Kalibrierungszahl in den Wartungsunterlagen des Instruments. Stellen Sie sicher, dass Sie den Einstellungsmodus vor dem Ausschalten HINWEIS des Instruments beendet haben. U3606A Benutzer- und Servicehandbuch...
Seite 206: Kalibrierungssicherheit
Sicherheitscode eingeben oder ändern. Der Sicherheitscode kann nach Entsichern des Instruments nur über die Remoteschnittstelle geändert werden. Weitere Informationen zum -Befehl finden Sie in der U3606A CALibration:SECurity:CODE Programmer's Reference. Der Sicherheitscode kann bis zu 12 alphanumerische Zeichen enthalten. Das erste Zeichen muss ein Buchstabe sein.
Seite 207 So entsichern Sie das Instrument am vorderen Bedienfeld 1 Drücken Sie während des normalen Betriebs gleichzeitig auf die Shift-Taste + 2 Das Instrument wechselt in den Bearbeitungsmodus des Kalibrierungssicherheitscodes. „SECur“ wird in der oberen Sekundäranzeige und der Sicherheitscode in der Primäranzeige angezeigt. U3606A Benutzer- und Servicehandbuch...
Seite 208 Mit diesem Befehl wird das Instrument für die Kalibrierung entsichert. Der standardmäßige ATU3606A Sicherheitscode lautet ATU3606A. Der Sicherheitscode kann nur geändert werden, wenn das Instrument entsichert ist. & CAL:SEC:CODE ON, ATU3606A Mit diesem Befehl wird das Instrument vor versehentlichen oder unberechtigten Einstellungen gesichert. U3606A Benutzer- und Servicehandbuch...
Seite 209: Ändern Des Kalibrierungssicherheitscodes
Mit diesem Befehl wird das Instrument vor & CAL:SEC:CODE ON, ABC1234 versehentlichen oder unberechtigten Einstellungen gesichert. Lesen Sie über das CALIbration Untersystem in der U3606A Programmer’s Reference, um weitere Informationen zu dem Befehl CALibration:SECurity:CODE <new_code> zu erhalten. Zurücksetzen des Sicherheitscodes auf den Werksstandard Wenn Sie den Sicherheitscode vergessen haben, können Sie die folgenden...
Seite 210 3 Löten Sie eine temporäre Kurzschlussverbindung zwischen den zwei frei liegenden Metallpads auf der Leiterplattenbaugruppe an. Die übliche Stelle wird in Abbildung 6-1 gezeigt. Auf der U3606A Leiterplatte sind die Pads als „SECUR“ gekennzeichnet. Abbildung 6-1 Position der SECUR-Pads U3606A Benutzer- und Servicehandbuch...
Seite 211 10 Sie können nun bei Bedarf einen neuen Sicherheitscode eingeben. Siehe hierzu „Ändern des Kalibrierungssicherheitscodes“ auf Seite 185. Denken Sie daran, den neuen Sicherheitscode zu notieren. Kalibrieren Sie das Instrument niemals bei geöffnetem Gehäuse. VORSICHT Setzen Sie das Instrument wieder zusammen, bevor Sie Kalibrierungsverfahren durchführen. U3606A Benutzer- und Servicehandbuch...
Seite 212: Kalibrierungszahl
„Entsichern des Instruments zur Kalibrierung“ auf Seite 182. 2 Drücken Sie auf MinMax, um die Kalibrierungszahl anzuzeigen. Die Kalibrierungszahl wird in der unteren Sekundäranzeige angezeigt. 3 Das Instrument kehrt nach wenigen Sekunden Ruhezustand in den Kalibrierungsbetrieb zurück. U3606A Benutzer- und Servicehandbuch...
Seite 213: Kalibrierungsmeldung
& CAL:STR „CAL: 27 Nov 2009“ Kalibrierungsspeicher. Diese Abfrage gibt die derzeit im & CAL:STR? Kalibrierungsspeicher gespeicherte Meldung zurück (ebenfalls die Anführungsstriche). $ „CAL: 27 Nov 2009“ Die U3606A Programmer’s Reference enthält weitere Informationen zum CALibration-Untersystem. U3606A Benutzer- und Servicehandbuch...
Seite 214: Verwendung Des Vorderen Bedienfelds Für Einstellungen
Verwendung des vorderen Bedienfelds für Einstellungen Dieser Abschnitt beschreibt die Durchführung von Einstellungen am vorderen Bedienfeld. Informationen zu den Remoteschnittstellenbefehlen finden Sie in der U3606A Programmer's Reference. Auswählen des Einstellungsmodus Bevor Sie Einstellungen vornehmen, müssen Sie das Instrument zur Kalibrierung entsichern. In „Entsichern des Instruments zur Kalibrierung“...
Seite 215: Abbrechen Einer Kalibrierung In Bearbeitung
Es können auch die 705, „Cal:Aborted“ Fehler 742 bis 748 auftreten. Wenn dies der Fall ist, sollten Sie das Instrument erst wieder verwenden, nachdem eine vollständige Einstellung erneut durchgeführt wurde. Die möglichen Kalibrierungsfehler werden auf Seite 267 aufgeführt. U3606A Benutzer- und Servicehandbuch...
Seite 216: Allgemeines Kalibrierungsverfahren
Verwendung des vorderen Bedienfelds für Einstellungen Allgemeines Kalibrierungsverfahren Die nachfolgenden Schritte beschreiben die Durchführung der Kalibrierungseinstellungen. Eine ausführliche Beschreibung der Schritte in der jeweiligen Mess- und Stromquellenfunktion im U3606A Multimeter|DC-Netzteil finden Sie unter „Einstellungsverfahren“ auf Seite 195. 1 Entsichern Sie das Instrument (siehe hierzu „Entsichern des Instruments...
Seite 217 Verwendung des vorderen Bedienfelds für Einstellungen 3 Legen Sie die angegebene Referenzeingabe fest und wenden Sie diese an den richtigen Anschlüssen des U3606A an. Beispiel: • Wenn die erforderliche Referenzeingabe „Short“ lautet, verwenden Sie einen Kurzschlussstecker, um die zwei relevanten Anschlüsse kurzzuschließen.
Seite 218 8 Schalten Sie das Instrument aus und wieder ein. Das Instrument ist jetzt kalibriert und für den normalen Betrieb bereit. Der Abschnitt „Einstellungsverfahren“ auf Seite 195 und unter den HINWEIS jeweiligen Untermodulen finden Sie eine Liste der Einstellungselemente und Eingabeeinstellungswerte für die jeweilige Mess- und Stromquellenfunktion im U3606A. U3606A Benutzer- und Servicehandbuch...
Seite 219: Einstellungsverfahren
(„CALib“ wird in der unteren Sekundäranzeige angezeigt) und die obere Sekundäranzeige zeigt „Short“ an. Verbinden Sie den Kurzschlussstecker zwischen den Eingabeanschlüssen V (rot) und LO (schwarz) auf dem vorderen Bedienfeld. Lassen Sie den Stromeingang I (rot) offen. U3606A Benutzer- und Servicehandbuch...
Seite 220 • Ein langer Signalton, die Einblendung von „FAil“ in der Primäranzeige und eine Fehlernummer in der unteren Sekundäranzeige weisen auf einen Einstellungsfehler hin. Beheben Sie das Problem und wiederholen Sie das Verfahren. 8 Führen Sie den „Null-Versatz-Prüftests“ auf Seite 156 aus, um die Null-Kalibrierungsergebnisse zu überprüfen. U3606A Benutzer- und Servicehandbuch...
Seite 221: Verstärkungseinstellungen
Eichgerät und Instrument anschließen. Sie sollten nach Anschluss der Testleitungen 1 Minute warten, bevor Sie mit der Kalibrierung beginnen. Schalten Sie das Instrument niemals während einer VORSICHT Verstärkungseinstellung aus. Es kann dabei der Kalibrierungsspeicher für die aktuelle Funktion verloren gehen. U3606A Benutzer- und Servicehandbuch...
Seite 222: Gültige Verstärkungseinstellungs-Eingabewerte
0,9 bis 1,1 × Widerstand • 10 kΩ Seite 203 (2-Draht) • 100 kΩ Skalenendwert • 1 MΩ • 10 MΩ • 10 mA 0,9 bis 1,1 × DC-Stromstärke • 100 mA Seite 205 Skalenendwert • 1.000 mA U3606A Benutzer- und Servicehandbuch...
Seite 223 4 Verwenden Sie oder , um das Einstellungselement auszuwählen. 5 Wenden Sie das in der Eingangsspalte der Tabelle 6-3 gezeigte Eingangssignal an. Führen Sie die Tests in der Reihenfolge aus wie in Tabelle 6-3 vorgegeben. HINWEIS U3606A Benutzer- und Servicehandbuch...
Seite 224 +1 V -1,00000 V -1 V 10,0000 V 10 V 100,000 V 100 V 1000,00 V 1.000 V Legen Sie für den Eichgerätausgang 0 V fest, bevor Sie die Verbindung VORSICHT mit den Eingangsanschlüssen des Instruments trennen. U3606A Benutzer- und Servicehandbuch...
Seite 225 Einstellungsfehler hin. Beheben Sie das Problem und wiederholen Sie das Verfahren. 8 Wiederholen Sie Schritt 3 Schritt 7 für jeden in der Tabelle 6-4 aufgeführten Verstärkungseinstellungspunkt. 9 Überprüfen Sie die AC-Spannungsverstärkungseinstellungen. Siehe hierzu „Überprüfungstest für die AC-Spannung“ auf Seite 159. U3606A Benutzer- und Servicehandbuch...
Seite 226: Frequenzverstärkungs-Einstellungsverfahren
5 Wenden Sie das in der Eingangsspalte der Tabelle 6-5 gezeigte Eingangssignal an. Führen Sie die Tests in der Reihenfolge aus wie in Tabelle 6-5 vorgegeben. HINWEIS 6 Geben Sie den tatsächlich angewandten Eingang ein (siehe „Eingeben von Einstellungswerten“ auf Seite 190). U3606A Benutzer- und Servicehandbuch...
Seite 227 3 Konfigurieren Sie die in Tabelle 6-6 angezeigten Einstellungselemente. Wenn das Null-Versatz-Einstellungsverfahren kurz vor dem HINWEIS Widerstandsverstärkungs-Kalibrierungsverfahren durchgeführt wurde, können die Einstellungselemente „Short“ und „OPEn“ unberücksichtigt werden. 4 Verwenden Sie oder , um das Einstellungselement auszuwählen. U3606A Benutzer- und Servicehandbuch...
Seite 228 Eingangsanschlüsse offen (entfernen Sie OPEn sämtliche Testleitungen und Kurzschlussstecker von den Eingangsanschlüssen) 10,0000 MΩ 10 MΩ 1,00000 MΩ 1 MΩ 100,000 kΩ 100 kΩ 10,0000 kΩ 10 kΩ 1000,00 Ω 1.000 Ω 100,000 Ω 100 Ω U3606A Benutzer- und Servicehandbuch...
Seite 229 Einstellungsfehler hin. Beheben Sie das Problem und wiederholen Sie das Verfahren. 8 Wiederholen Sie Schritt 3 Schritt 7 für jeden in der Tabelle 6-7 aufgeführten Verstärkungseinstellungspunkt. 9 Überprüfen Sie die DC-Stromverstärkungseinstellungen. Siehe hierzu „DC-Spannungsverstärkungs-Überprüfungstest“ auf Seite 159. U3606A Benutzer- und Servicehandbuch...
Seite 230 SB Y unteren Sekundäranzeige beginnt zu blinken, um darauf hinzuweisen, dass die Kalibrierung in Bearbeitung ist. • Ein kurzer Signalton und die kurze Einblendung von „PASS“ in der Primäranzeige weisen auf die erfolgreiche Durchführung der Einstellung hin. U3606A Benutzer- und Servicehandbuch...
Seite 231 4 Verwenden Sie oder , um das Einstellungselement auszuwählen. 5 Wenden Sie das in der Eingangsspalte der Tabelle 6-9 gezeigte Eingangssignal an. Führen Sie die Tests in der Reihenfolge aus wie in Tabelle 6-9 vorgegeben. HINWEIS U3606A Benutzer- und Servicehandbuch...
Seite 232 0,400 nF 0,4 nF 1,000 nF 1 nF 10,00 nF 10 nF 100,0 nF 100 nF 1,000 μF 1 μF 10,00 μF 10 μF 100,0 μF 100 μF 1.000 μF 1.000 μF 10.000 μF 10.000 μF U3606A Benutzer- und Servicehandbuch...
Seite 233: Ausgabeeinstellungen
Reihenfolge durchgeführt werden. Einstellung der vorderen und hinteren Ausgangsanschlüssen HINWEIS U3606A Multimeter|DC-Netzteil muss zweimal kalibriert werden – einmal für die Ausgangsanschlüsse auf dem vorderen Bedienfeld und ein zweites Mal für die Ausgangsanschlüsse auf dem hinteren Bedienfeld. Wenn Sie die Einstellungen der Spannungs- und Stromausgabe für die Ausgangsanschlüsse des vorderen Bedienfeldes abgeschlossen haben,...
Seite 234 S BY unteren Sekundäranzeige beginnt zu blinken, um darauf hinzuweisen, dass die Kalibrierung in Bearbeitung ist. • Ein kurzer Signalton und die kurze Einblendung von „PASS“ in der Primäranzeige weisen auf die erfolgreiche Durchführung der Einstellung hin. U3606A Benutzer- und Servicehandbuch...
Seite 235: Tabelle 6-11 Einstellung Der Konstantstromausgabe
9 Überprüfen Sie die Konstantstromeinstellungen. Siehe hierzu „CC-Programmierung und Rücklesegenauigkeit“ auf Seite 169. Tabelle 6-11 Einstellung der Konstantstromausgabe Bereich Einstellungselement Ausgangsstrom OUt-L S2 (8 V/3 A) OUt-H OUt-L OUt-H S1 (30 V/1 A) 1 A mit zusätzlicher 30 Ω, LOAd 50 W-Last U3606A Benutzer- und Servicehandbuch...
Seite 236 Tabelle 6-12 vorgegeben. HINWEIS O UT 6 Drücken Sie , um die Einstellung zu starten. Die Anzeige „CALib“ in der S BY unteren Sekundäranzeige beginnt zu blinken, um darauf hinzuweisen, dass die Kalibrierung in Bearbeitung ist. U3606A Benutzer- und Servicehandbuch...
Seite 237 (schwarz) des vorderen Bedienfelds. Halten Sie die Verbindungen zwischen den ) und den Eingangsanschlüssen (V und LO) Ausgangsanschlüssen ( aufrecht. 30 Ω, 50 W-Last 9 Überprüfen Sie die Konstantspannungseinstellungen. Siehe hierzu „CV-Programmierung und Rücklesegenauigkeit“ auf Seite 163. U3606A Benutzer- und Servicehandbuch...
Seite 238: Tabelle 6-12 Einstellung Der Konstantspannungsausgabe
Stellen Sie sicher, dass die Abtastanschlüsse (+S und -S) des hinteren HINWEIS Bedienfelds mit den Ausgangsanschlüssen (+ und -) des hinteren Bedienfeldes kurzgeschlossen sind. Unter „Remote-Abtastverbindungen“ auf Seite 100 finden Sie weitere Informationen zum Verbinden der Lastleitungen. U3606A Benutzer- und Servicehandbuch...
Seite 239 Einstellungsverfahren +S + + – – –S 2 Drücken Sie auf Shift > EXT, um die Remote-Abtastung zu aktivieren. Wenn das U3606A im Remote-Abtastungs-Modus betrieben wird, leuchtet die EXT-Meldeanzeige auf dem vorderen Bedienfeld. 3 Führen Sie Schritt 2 Schritt 7 unter „CC-Ausgabeeinstellungsverfahren –...
Seite 240 Stellen Sie sicher, dass die Abtastanschlüsse (+S und -S) des hinteren HINWEIS Bedienfelds mit den Ausgangsanschlüssen (+ und -) des hinteren Bedienfeldes kurzgeschlossen sind. Unter „Remote-Abtastverbindungen“ auf Seite 100 finden Sie weitere Informationen zum Verbinden der Lastleitungen. U3606A Benutzer- und Servicehandbuch...
Seite 241 Einstellungsverfahren +S + + – – –S 2 Drücken Sie auf Shift > EXT, um die Remote-Abtastung zu aktivieren. Wenn das U3606A im Remote-Abtastungs-Modus betrieben wird, leuchtet die EXT-Meldeanzeige auf dem vorderen Bedienfeld. 3 Führen Sie Schritt 2 Schritt 7 unter „CV-Ausgabeeinstellungsverfahren –...
Seite 242: Beenden Der Einstellungen
3 Zeichnen Sie die neue Kalibrierungszahl auf („Kalibrierungszahl“ Seite 188). 4 Drücken Sie auf Shift > Exit oder Shift + , um den Einstellungsmodus zu beenden. 5 Das Instrument wird gesichert und kehrt zum normalen Betrieb zurück. U3606A Benutzer- und Servicehandbuch...
Seite 243: Demontage Und Reparatur
U3606A Multimeter|DC-Netzteil Benutzer- und Servicehandbuch Demontage und Reparatur Betriebs-Checkliste Reinigen Sicherungsaustausch So tauschen Sie die Netzleitungssicherung aus So tauschen Sie eine Stromeingangssicherung aus Vorkehrungen gegen elektrostatische Entladung (ESD) Mechanische Demontage Allgemeine Demontage Ersatzteile So bestellen Sie Ersatzteile Verfügbare Serviceleistungen Verpackung für den Versand In diesem Kapitel werden Fehlerbehebungsmaßnahmen für Multimeter mit...
Seite 244: Betriebs-Checkliste
Testleitungen können als Antenne wirken und so AC-Signale aufnehmen. ❏ Trennen Sie alle Verbindungen mit den Ausgangsanschlüssen. Stellen Sie sicher, das während der Durchführung des Selbsttests alle Verbindungen getrennt sind. Ist der Stromeingang des Instruments funktionsunfähig? ❏ Überprüfen Sie die Sicherung des Stromeingangs. U3606A Benutzer- und Servicehandbuch...
Seite 245: Reinigen
Schmutz heraus, der sich eventuell in den Anschlüssen angesammelt hat. 3 Wischen Sie das Gehäuse mit einem feuchten Tuch und einem milden Reinigungsmittel ab – verwenden Sie keine Scheuer- oder Lösungsmittel. Reinigen Sie die Kontakte jedes Anschlusses mit einem sauberen, mit Alkohol befeuchteten Wattetupfer. U3606A Benutzer- und Servicehandbuch...
Seite 246: Sicherungsaustausch
So tauschen Sie die Netzleitungssicherung aus Sie Netzleitungssicherung befindet sich in der Sicherungshalterungsbaugruppe im hinteren Bedienfeld des U3606A. Das U3606A ist werkseitig mit einer installierten Netzleitungssicherung ausgestattet. Die bereitgestellte Sicherung ist eine 2 A/250 V, S/B 5×20 mm-Sicherung mit Zeitverzögerung und kleinem Ausschaltvermögen (Agilent Teilenummer A02-62-25026-2U).
Seite 247 Demontage und Reparatur Sicherungsaustausch 2 Entfernen Sie die Sicherungshalterung auf der Rückseite. 3 Entfernen Sie die fehlerhafte Netzleitungssicherung und setzen Sie eine neue Netzleitungssicherung in die Sicherungshalterung ein. 4 Setzen Sie die Sicherungshalterung wieder auf de Rückseite ein. U3606A Benutzer- und Servicehandbuch...
Seite 248: So Tauschen Sie Eine Stromeingangssicherung Aus
A02-62-25657-1U). Wenn Sie einen Schaden an der Sicherung feststellen, tauschen Sie sie durch eine Sicherung der gleichen Größe und mit dem gleichen Wert aus. 1 Trennen Sie alle Eingangsverbindungen. Setzen Sie einen Längsschlitzschraubendreher wie unten dargestellt auf die Sicherungshalterung, und drücken Sie. U3606A Benutzer- und Servicehandbuch...
Seite 249 3 Entfernen Sie die fehlerhafte Stromeingangssicherung und setzen Sie eine neue Stromeingangssicherung in die Sicherungshalterung ein. 4 Setzen Sie die Sicherungshalterung wieder in das vordere Bedienfeld ein. Drehen Sie den Schraubendreher im Uhrzeigersinn, um die Sicherungshalterung festzuziehen. U3606A Benutzer- und Servicehandbuch...
Seite 250: Vorkehrungen Gegen Elektrostatische Entladung (Esd)
• Bewahren Sie Ersatzteile in der Originalverpackung auf, in der keine statische Aufladung auftritt. • Entfernen Sie alle Plastikteile, Schaum, Vinyl, Papier und weitere Materialien, die eine statische Aufladung begünstigen, aus dem direkten Arbeitsbereich. • Verwenden Sie ausschließlich anti-statische Entlötpumpen. U3606A Benutzer- und Servicehandbuch...
Seite 251: Mechanische Demontage
Spannung an, wenn der Stromschalter ausgeschaltet ist. Allgemeine Demontage 1 Schalten Sie den Strom ab. Entfernen Sie alle Kabel vom Instrument. 2 Entfernen Sie den Tragegriff. Drehen Sie den Griff nach oben und ziehen Sie ihn an den Seiten des Instruments heraus. U3606A Benutzer- und Servicehandbuch...
Seite 252 3 Entfernen Sie die Puffer des Instruments. Beginnen Sie an einer Ecke und ziehen Sie die Puffer vom Instrument. 4 Entfernen Sie die hintere Blende. Lösen Sie die beiden unverlierbaren Schrauben der hinteren Blende und nehmen die hintere Blende ab. U3606A Benutzer- und Servicehandbuch...
Seite 253 Demontage und Reparatur Mechanische Demontage 5 Entfernen Sie die Abdeckung. Entfernen Sie die Schrauben auf der Unterseite der Abdeckung. 6 Schieben Sie die Abdeckung vom Instrument. U3606A Benutzer- und Servicehandbuch...
Seite 254 Drehen Sie das Instrument um und schieben Sie die Schubstange des Stromschalters zur Vorderseite des Instruments, um sie vom Schalter zu lösen. Gehen Sie vorsichtig vor und drehen Sie die Schubstange nicht. b Trennen Sie die beiden Flachband-Kabelverbinder vom vorderen Bedienfeld. U3606A Benutzer- und Servicehandbuch...
Seite 255 Trennen Sie die einzelnen Kabel von der Oberseite der Platine wie nachfolgend dargestellt. 8 Entfernen Sie die obere Platine. Lösen Sie die vier unverlierbaren Schrauben auf der oberen Platine, um diese zu entfernen. Entfernen Sie auch den Metallschutz. U3606A Benutzer- und Servicehandbuch...
Seite 256 Demontage und Reparatur Mechanische Demontage 9 Trennen Sie die einzelnen Kabel von der unteren Platine wie nachfolgend dargestellt. 10 Entfernen Sie die zwei Schrauben, die der Befestigung des vorderen Bedienfelds dienen. U3606A Benutzer- und Servicehandbuch...
Seite 257 Mechanische Demontage 11 Sie können nun die Seite des vorderen Bedienfelds aus dem Gehäuse herausdrücken und entfernen. Demontage des vorderen Bedienfelds 12 Lösen Sie die beiden unverlierbaren Schrauben und entfernen Sie das Tastenfeld und die Anzeigenbaugruppe. U3606A Benutzer- und Servicehandbuch...
Seite 258 13 Entfernen Sie das Tastenfeld und die Anzeigenbaugruppe. Das Gummitastenfeld und die VFD-Anzeigenbaugruppe können nun aus dem Kunststoffgehäuse entfernt werden. 14 Um die Module wieder zusammenzusetzen, folgen Sie den Schritten der Demontage nur in umgekehrter Reihenfolge. U3606A Benutzer- und Servicehandbuch...
Seite 259: Ersatzteile
Sicherung 2 A/250 V S/B 5 × 20 mm A02-62-25026-2U A02-62-25600-2U Sicherungshalterung am vorderen Bedienfeld A02-62-25657-1U Sicherung 3,15 A/500 V F/B 6,3 × 32 mm U3401-40001 Gummipuffersatz (Vorder- und Rückseite) U3606-00200 Baugruppe des vorderen Bedienfelds U3606-40004 Tastenfeld U3606-45001 Tragegriff U3606-60034 Kurzschlussbrücke U3606-60035 Externe Anschlussleiste U3606A Benutzer- und Servicehandbuch...
Seite 260: So Bestellen Sie Ersatzteile
Agilent wie folgt vor: 1 Wenden Sie sich an das nächstgelegene Agilent Sales Office oder das Service Center. 2 Weisen Sie die Teile mit der Agilent Teilenummer der Ersatzteileliste aus. 3 Geben Sie Modell- und Seriennummer des Instruments an. U3606A Benutzer- und Servicehandbuch...
Seite 261: Verfügbare Serviceleistungen
Um Reparaturservices für Ihr Instrument in Anspruch zu nehmen (während des Garantiezeitraums, im Rahmen von Serviceverträgen oder nach Ablauf der Garantie), wenden Sie sich an ein Agilent Technologies Servicecenter in Ihrer Nähe. Die Reparatur oder der Austausch Ihres Instruments sowie Garantien und Informationen zu Reparaturkosten können über dieses Servicecenter...
Seite 262: Verpackung Für Den Versand
Verpackung, die groß genug ist, um rundherum mindestens etwa 10 cm Verpackungsmaterial anbringen zu können. Verwenden Sie Verpackungsmaterial, das sich nicht statisch aufladen kann, um weitere Beschädigungen Ihres Instruments zu vermeiden. Agilent empfiehlt Ihnen, Ihre Sendungen immer zu versichern. HINWEIS U3606A Benutzer- und Servicehandbuch...
Seite 263: Eigenschaften Und Spezifikationen
U3606A Multimeter|DC-Netzteil Benutzer- und Servicehandbuch Eigenschaften und Spezifikationen Produkteigenschaften Spezifikationen des digitalen Multimeters Spezifikationsannahmen DC-Spezifikationen AC-Spezifikationen Frequenzspezifikationen Arbeitszyklus- und Impulsbreitenspezifikationen Betriebsspezifikationen Zusatzspezifikationen Spezifikationen für DC-Netzteil Sicherheitsaspekte Spezifikationsannahmen Leistungsspezifikationen Zusatzspezifikationen Dieses Kapitel listet Spezifikationen, Umweltbedingungen und Eigenschaften des U3606A auf. Agilent Technologies...
Seite 264: Produkteigenschaften
• Kanada: ICES/NMB-001:2004 • Australien/Neuseeland: AS/NZS CISPR 11:2004 STOSS UND VIBRATION Geprüft nach IEC/EN 60068-2 REMOTESCHNITTSTELLE • Kompatibel mit GPIB-Standard, IEEE-488 • Volle USB 2.0-Geschwindigkeit (Standard-A zu Typ-B) • Kompatibel mit Geräteklasse USBTMC 488.2 • USB-CDC U3606A Benutzer- und Servicehandbuch...
Seite 265 Drei Monate auf Standardzubehör des Produkts, sofern nicht anders angegeben • Beachten Sie, dass Folgendes nicht von der Produktgarantie abgedeckt wird: • Schäden durch Verunreinigung • Normale Abnutzung der mechanischen Komponenten • Handbücher oder Sicherungen KALIBRIERUNGSZYKLUS 1 Jahr AUFWÄRMZEIT 60 Minuten U3606A Benutzer- und Servicehandbuch...
Seite 266: Spezifikationen Des Digitalen Multimeters
• Temperaturkoeffizient: Addieren Sie [0,1 × (die anwendbare Genauigkeit) / °C] für 0 °C bis 18 °C und 28 °C bis 55 °C. • Relative Luftfeuchtigkeit (RH) bis zu 80% bei 30 °C, proportional zu 50% für 30 °C bis 55 °C. U3606A Benutzer- und Servicehandbuch...
Seite 267: Dc-Spezifikationen
0,25 + 0,03 Durchgang 1,0000 kΩ 0,83 mA 0,04 + 0,005 0,04 + 0,005 0,05 + 0,005 0,0050 + 0,0005 Diode 1,0000 V 0,83 mA 0,04 + 0,005 0,04 + 0,005 0,05 + 0,005 0,0050 + 0,0005 U3606A Benutzer- und Servicehandbuch...
Seite 268 [3] Alle Strommessungen von mehr als 500 mA haben einen temporären Thermoeffekt. Wenn Sie eine niedrigere Stromstärke oder einen Offsetstrom direkt nach einer Messung mit einer hohen Stromstärke messen möchten, stellen Sie sicher, dass das U3606A abgekühlt ist. [4] Die angegebenen Spezifikationen gelten für 2-Draht-Widerstandsmessungen, bei denen die math. NULL-Funktion verwendet wird.
Seite 269: Ac-Spezifikationen
[11] Für 1-A- und 3-A-Bereiche wird die Genauigkeit für Frequenzen von weniger als 5 kHz angegeben. Die Spezifikation der AC+DC-Messung ist die Summe der AC- und DC-Genauigkeit. Der HINWEIS Frequenzbereich reicht von 50 Hz für eine 5½-stellige Auflösung und 225 Hz für eine 4½-stellige Auflösung. U3606A Benutzer- und Servicehandbuch...
Seite 270: Frequenzspezifikationen
100 mV 120 mV 0,5 V 10 V 1,2 V 100 V 10 V 12 V 750 V 100 V [1] Maximale Eingabe für angegebene Genauigkeit = 10 × Bereich oder 750 V oder 1.000 V U3606A Benutzer- und Servicehandbuch...
Seite 271: Arbeitszyklus- Und Impulsbreitenspezifikationen
[1] Der Bereich wird wie folgt berechnet: {10 μs × Frequenz × 100%} bis {[1 - (10 μs × Frequenz)] × 100%}. Ein 1-kHz-Signal kann z. B. von 1% bis 99% gemessen werden. [2] Die positive oder negative Impulsbreite muss größer als 10 μs sein. Der Bereich der Impulsbreite wird von der Frequenz des Signals festgelegt. U3606A Benutzer- und Servicehandbuch...
Seite 272: Betriebsspezifikationen
[1] Lesegeschwindigkeit des A/D-Wandlers. [2] Anzahl der Messungen pro Sekunde, die über USB mithilfe des Befehls SCPI „READ?“ gelesen werden. [3] Anzahl der Messungen pro Sekunde, die über GPIB mithilfe des Befehls SCPI „READ?“ gelesen werden. U3606A Benutzer- und Servicehandbuch...
Seite 273: Zusatzspezifikationen
Etwa 2,5 s, wenn die angezeigte Messung 99,9% des AC RMS-Werts des getesteten Eingangssignals des gleichen Bereichs erreicht. Überspannungsbereich: Auswahl eines höheren Bereichs, wenn Spitzen-Eingangsüberspannung während der automatischen Bereichsauswahl ermittelt wird. Überspannung wird in der manuellen Bereichsauswahl berichtet. U3606A Benutzer- und Servicehandbuch...
Seite 274 [1] Alle Strommessungen von mehr als 500 mA haben einen temporären Thermoeffekt. Wenn Sie eine niedrigere Stromstärke oder einen Offsetstrom direkt nach einer Messung mit einer hohen Stromstärke messen möchten, stellen Sie sicher, dass das U3606A abgekühlt ist. Widerstand Messverfahren: Zweidraht, Leerlaufspannung begrenzt auf <...
Seite 275 Signalebene: 0,2 V bis 1,4 V • Spannungspfad: 1.000 V in allen Bereichen, < 0,3 A Kurzschluss Eingangsschutz: • Strompfad: Sicherungsschutz mit einer 3,15 A/500 V Sicherung (FF) Maximaler Anzeigezähler (ausschließlich Frequenz) 5½-stellig: 120.000 4½-stellig: 12.000 U3606A Benutzer- und Servicehandbuch...
Seite 276 ältnis) für 1 kΩ unsymmetrisch • AC: 70 dB in LO-Leitung 60 Hz ± 0,1% • 5½-stellig: 65 dB NMRR • 4½-stellig: 0 dB (Serienstörspannungsunterd 50 Hz ± 0,1% rückungverhältnis) • 5½-stellig: 55 dB • 4½-stellig: 0 dB U3606A Benutzer- und Servicehandbuch...
Seite 277: Spezifikationen Für Dc-Netzteil
Eigenschaften und Spezifikationen Spezifikationen für DC-Netzteil Spezifikationen für DC-Netzteil Sicherheitsaspekte Das U3606A Multimeter|DC-Netzteil ist ein Instrument der Sicherheitsklasse I. Dies bedeutet, dass es über einen Schutzerdungsanschluss verfügt. Der Anschluss muss mit einer Erdung über eine Spannungsquelle mit einem dreiadrigen Kabel verbunden werden.
Seite 278: Leistungsspezifikationen
< 0,01% + 3 mV Anschlusses Stromstärke < 0,03% + 0,3 mA ±(% von Ausgang + Versatz) Spannung ±3 mV Leitungsregelung Stromstärke ±1,5 mA Spannung 1 mV Programmierauflösung Stromstärke 0,1 mA Spannung 1 mV Rückleseauflösung Stromstärke 0,1 mA U3606A Benutzer- und Servicehandbuch...
Seite 279 • Genauigkeit: 0,5% + 0,05 A Überstromschutz (für den CV-Modus): • Aktivierungszeit : < 2 ms [1] Kontakte und Leitungswiderstand können zu einem zusätzlichen Fehler von 6 mV/A (typisch) beitragen. [2] Durchschnittliche Zeit für die Erkennung eines OVP- oder OCP-Zustands. U3606A Benutzer- und Servicehandbuch...
Seite 280: Zusatzspezifikationen
• Bereich S2 (8 V/3 A): Bis zu einem Spannungsabfall von 0,5 Volt pro Lastleitung. Spannungsprogrammiergesch Volle Last windigkeit: (ausgenommen • Oben: 300 ms Befehlsverarbeitungszeit) • Unten: 400 ms Keine Last • Oben: 300 ms • Unten: 400 ms U3606A Benutzer- und Servicehandbuch...
Seite 281: Tabelle 8-9 Spezifikationen Der Rechteckwellenausgabe
± × ± -------- - Specification of duty cycle 0.4% ----------- - 1 – 0.1% 2.55         Die Arbeitszyklusgenauigkeit (für Frequenzeinstellung 4.800 Hz) berechnet sich als 50% ± 2,55%. U3606A Benutzer- und Servicehandbuch...
Seite 282 4800 4800 Die Impulsbreitengenauigkeit (für Frequenzeinstellung 4.800 Hz und Arbeitszykluseinstellung 50%) berechnet sich als 0,2083 ms ±10,625 μs. • Die Anstiegs- und Abfallzeit beträgt weniger als 25 μs. HINWEIS • Die zusätzliche Lastregelung beträgt 0,15 V/A. U3606A Benutzer- und Servicehandbuch...
Seite 283: Tabelle 8-10 Spezifikationen Für Abtastausgabe
0 A bis 1,0500 A 0 A bis 3,1500 A Schritt 1 bis 10.000 Schritte 1 bis 10.000 Schritte Verweilzeit 300 ms (typisch) pro Schritt 300 ms (typisch) pro Schritt [1] Die Rampenausgabe beginnt automatisch bei 0 (V oder A). U3606A Benutzer- und Servicehandbuch...
Seite 284 Eigenschaften und Spezifikationen Spezifikationen für DC-Netzteil U3606A Benutzer- und Servicehandbuch...
Seite 285: Liste Der Fehlermeldungen
U3606A Multimeter|DC-Netzteil Benutzer- und Servicehandbuch Liste der Fehlermeldungen Fehlermeldungen Befehlsfehler Ausführungsfehler Interne Fehler Abfragefehler Gerätespezifische Fehler Selbsttestfehler Kalibrierungsfehler Diese Kapitel enthält eine Zusammenfassung der Feldermeldungen des U3606A. Agilent Technologies...
Seite 286: Fehlermeldungen
Abruf über das vordere Bedienfeld erfolgt. Die schnittstellenspezifischen und globalen Fehlerschlangen werden mithilfe des Befehls (*CLS) gelöscht, wenn das Instrument eingeschalten wird. Die Fehlerschlange wird nicht durch Zurücksetzen auf die Werkseinstellung (*RST-Befehl) oder durch eine Instrumentenvoreinstellung (SYSTem:PRESet-Befehl) gelöscht. U3606A Benutzer- und Servicehandbuch...
Seite 287: Befehlsfehler
Exponent too large -128 Numeric data not allowed -130 Suffix error -131 Invalid suffix -134 Suffix too long -138 Suffix not allowed -141 Invalid character data -144 Character data too long -148 Character data not allowed U3606A Benutzer- und Servicehandbuch...
Seite 288: Ausführungsfehler
Liste der Ausführungsfehler Fehlercode Fehlermeldung -200 Execution error -211 Trigger ignored -213 Init ignored -214 Trigger deadlock -220 Parameter error -221 Settings conflict -222 Data out of range -223 Too much data -230 Data corrupt or stale U3606A Benutzer- und Servicehandbuch...
Seite 289: Interne Fehler
Die folgende Tabelle enthält eine Liste der gerätespezifischen Fehler. Diese Fehler werden im Bit 3 des Standard-Event-Status-Registers gespeichert. Tabelle 9-5 Liste der gerätespezifischen Fehler Fehlercode Fehlermeldung Voltage output over protection Current output over protection Voltage output over limit setting U3606A Benutzer- und Servicehandbuch...
Seite 290: Selbsttestfehler
Interface board failed Source board failed I/O Processor Failed Self-Test Source Processor Failed Self-Test DC Path error AC Path attenuated error AC Path attenuated 10 error AC Path attenuated 100 or amplified 10 error Frequency measurement path failed U3606A Benutzer- und Servicehandbuch...
Seite 291: Kalibrierungsfehler
Cal signal frequency out of range Cal für diese Funktion/diesen Bereich nicht verfügbar EEPROM write failure Cal DCV offset out of range Cal DCI offset out of range Cal RES offset out of range Cal CAP offset out of range U3606A Benutzer- und Servicehandbuch...
Seite 292 Cal checksum failed, DCI corrections Cal checksum failed, RES corrections Cal checksum failed, ACV corrections Cal checksum failed, ACI corrections Cal checksum failed, FREQ correction Cal checksum failed, CAP corrections Source board failed on reading Source board failed on sense U3606A Benutzer- und Servicehandbuch...
Seite 293 Liste der Fehlermeldungen Fehlermeldungen U3606A Benutzer- und Servicehandbuch...
Seite 294 (Tel) (65) 6375 8100 (Fax) (65) 6755 0042 Oder besuchen Sie uns im Internet: www.agilent.com/find/assist Änderungen der Produktspezifikationen und -beschreibungen in diesem Dokument vorbehalten. Aktuelle Änderungen finden Sie auf der Agilent Website. © Agilent Technologies, Inc., 2009-2012 Sechste Ausgabe, 4. Mai 2012 U3606-90020 Agilent Technologies...
